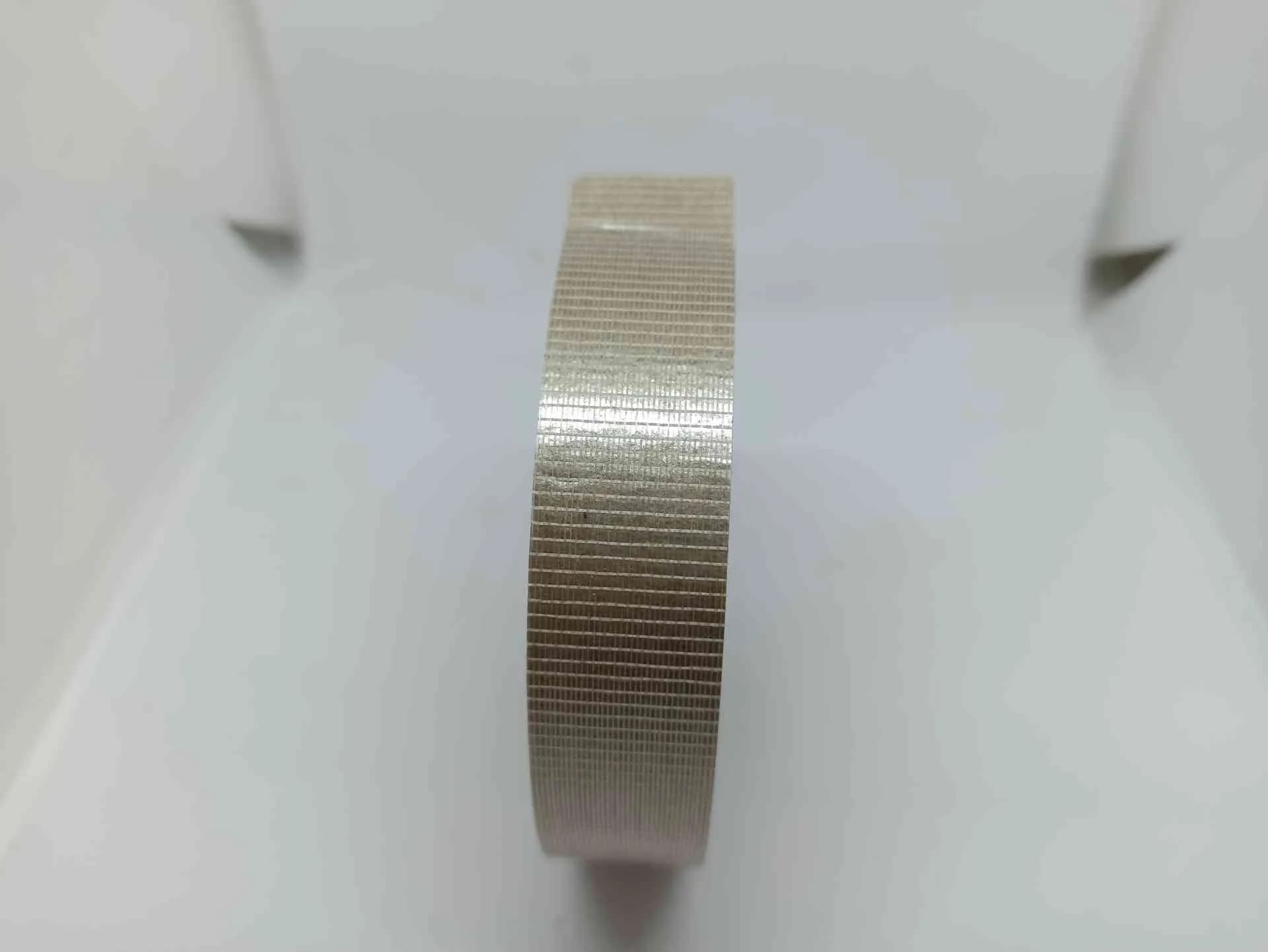

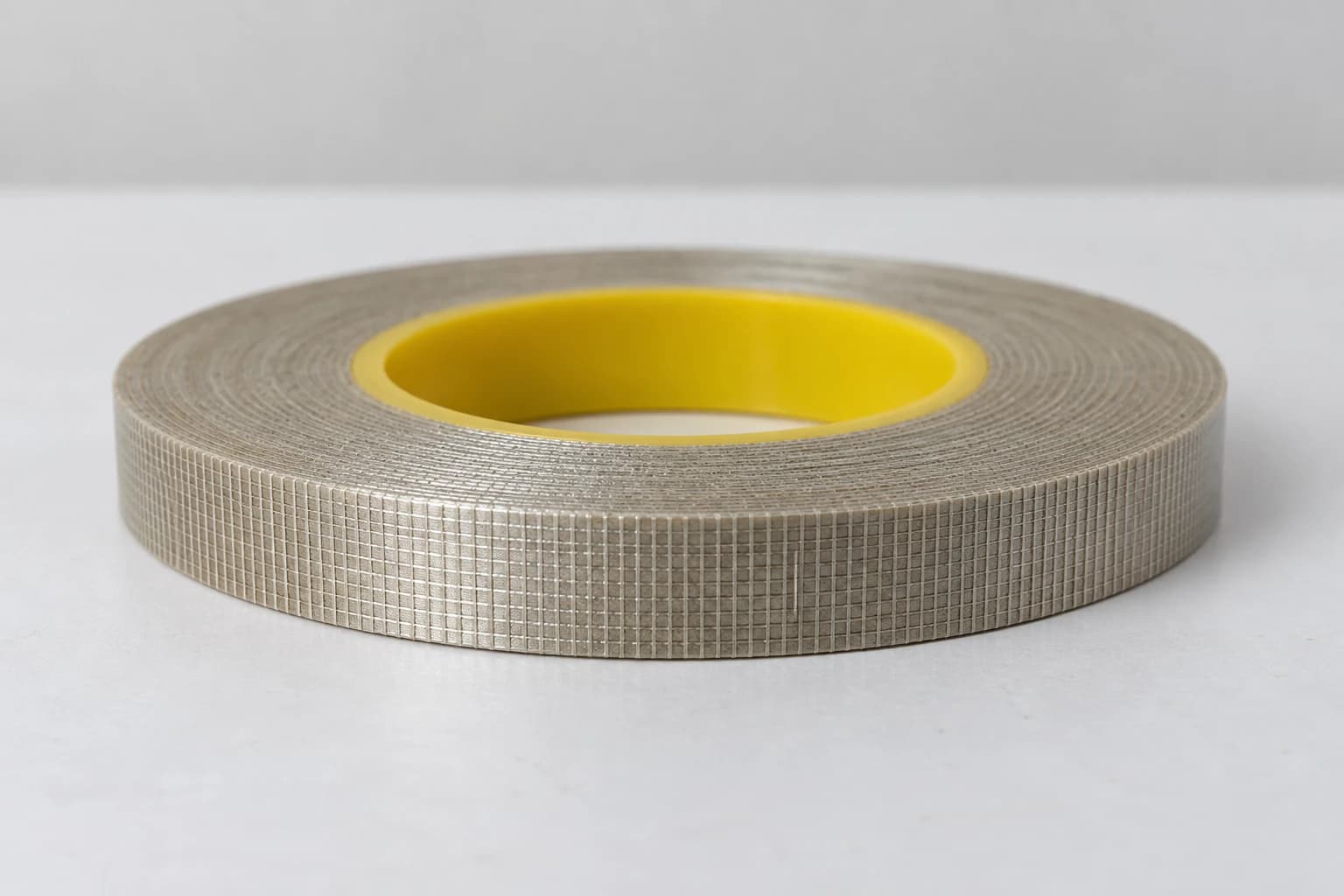

Лента слюдинитовая ЛСК-ТТ в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента ЛСК-ТТ — слюдинитовая лента кабельного назначения на флогопитовой бумаге, армированная двумя стеклотканями (отсюда суффикс «ТТ»), на кремнийорганическом связующем. Это диэлектрический барьер для огнестойких кабелей нг(А)-FRLS и нг(А)-FRHF, который сохраняет электрическую целостность жилы при пожаре до 900 °C — режим, без которого не аттестуют ни один кабель безопасности АЭС, метрополитена, аэропортов и высотных зданий по ГОСТ IEC 60331.

Основной смысл марки можно сформулировать в двух тезисах. Первый: пробивное макета не падает после трёх часов при 850 °C — для тонкой ленты 0,17 мм держится 3,5 кВ и до, и после прогрева; для усиленных 0,26 и 0,35 мм — 5,0 кВ. Второй: при пожаре флогопит не дегидратируется в отличие от мусковита, вследствие этого конструкция жилы сохраняет геометрию до 900 °C, а кабель — питание систем дымоудаления, противопожарной автоматики, аварийного освещения. Это и определяет нишу ЛСК-ТТ: не корпусная изоляция машин, а слой между токопроводящей жилой и оплёткой огнестойкого кабеля.

⚠️ Не путать с ЛСК-110-ТТ — это совершенно другая марка. ЛСК-110-ТТ выпускается на мусковите с эпоксидным компаундом, класс B (130 °C), машинного назначения для корпусной изоляции электрических машин среднего напряжения. ЛСК-ТТ — кабельная флогопитовая марка класса С (220 °C). Совпадает только подложка (две стеклоткани), всё остальное — слюда, связующее, класс, область применения — отличается принципиально. При получении заявки на «ленту ЛСК-ТТ для турбогенератора» обязательно уточняем, имеется ли в виду наша кабельная ЛСК-ТТ или ошибочно названная ЛСК-110-ТТ.

Что означает марка ЛСК-ТТ — расшифровка букв

Обозначение читается напрямую, без скрытых индексов и не привязано к температурам или ГОСТ-номерам:

• «Л» — лента (рулонный материал в виде узкой полосы).
• «С» — слюдяная (основа из слюдяной бумаги, изготовленной по технологии бумагоделательного производства из расслоённого слюдяного концентрата).
• «К» — Кремнийорганическое связующее. Силиконовая смола, обеспечивающая адгезию слюдобумаги к стеклоткани и сохраняющая эластичность ленты в роликах. Именно силикон даёт марке класс С и термостабильность при пожаре до 900 °C.
• «ТТ» — две стеклоТкани. Слюдяная бумага зажата между двумя слоями электротехнической стеклоткани, что вдвое увеличивает разрывную нагрузку по сравнению с однослойным армированием (вариант «Т»).

В обозначении нет цифр — индексы рецептур связующего, как в марках ЛСК-110, ЛСЭП-934 или ЛСКН-135, для ЛСК-ТТ не применяются. Выбор кремнийорганического связующего фиксирован одной рецептурой по действующему ТУ производства. Внутренние модификации силиконовой смолы у разных партий могут отличаться, но в обозначении это не отражается — нормирование идёт по итоговым свойствам ленты.

Для сравнения: у близкой кабельной марки ЛСК-Т (одна стеклоткань) востребован то же кремнийорганическое связующее и тот же тип флогопитовой бумаги, но конструкция другая — стеклоткань только с одной стороны, что даёт меньшую массу на метр и выбирается для тонких кабелей и применений с экономией по пожарной нагрузке.

Толщины ЛСК-ТТ и их типовое применение

Действующее ТУ заводы нормирует три рабочие толщины ленты — каждая под свой класс кабельной конструкции и способ намотки:

Толщина	Поверхностная плотность, г/м²	Содержание связующего	Типовое применение
0,17 мм	225,0 ± 15	20,0 ± 4 %	Тонкие кабели нг(А)-FRLS малых сечений 1,5–4 мм², плотная намотка с нахлёстом 50 %, кабели управления и сигнализации с требованиями FE 30/60
0,26 мм	440,0 ± 15	36,0 ± 5 %	Средние кабели нг(А)-FRLS и нг(А)-FRHF сечений 4–35 мм², силовые и контрольные кабели систем безопасности, FE 90 / PH 90
0,35 мм	470,0 ± 15	36,0 ± 5 %	Силовые кабели крупных сечений 35–240 мм², кабели аварийного питания АЭС и метро, FE 180 / PH 120, повышенные требования по механике

Резкий скачок плотности 225 → 440 г/м² между 0,17 и 0,26 связан не только с толщиной слюдяного слоя, но и с переходом на более насыщенное содержание связующего (с 20 до 36 %): для усиленных вариантов нужно больше силикона для плотной герметичной намотки на жилу большого диаметра. Поверхностная плотность ленты — суммарный вес квадратного метра готовой ленты со стеклотканью, флогопитовой бумагой и связующим.

Технические характеристики ленты ЛСК-ТТ

Тип слюдяной бумаги	Флогопит KMg₃[AlSi₃O₁₀](OH,F)₂ (магниевая слюда), плотность бумаги 150 ± 10 г/м²
Связующее	Кремнийорганическое (силиконовая смола), 20 ± 4 % для 0,17 мм / 36 ± 5 % для 0,26 и 0,35 мм
Подложка с обеих сторон	Стеклоткань электротехническая (двустороннее армирование, отсюда суффикс ТТ)
Поверхностная плотность ленты	225,0 ± 15 г/м² (0,17); 440,0 ± 15 г/м² (0,26); 470,0 ± 15 г/м² (0,35)
Класс нагревостойкости (длительно)	С (220 °C) по ГОСТ 8865-93
Работоспособность при пожаре	до 900 °C, продолжительность определяется конструкцией кабеля (FE 30 / 90 / 180 минут по ГОСТ IEC 60331)
Пробивное напряжение ленты, не менее	1,6 кВ (0,17); 5,0 кВ (0,26); 5,0 кВ (0,35)
Пробивное макета (исходное)	3,5 кВ (0,17); 5,0 кВ (0,26 и 0,35)
Пробивное макета после 850 °C / 3 ч	3,5 кВ (0,17); 5,0 кВ (0,26 и 0,35) — не падает после прогрева
Удельная разрушающая нагрузка	≥ 160 Н/см (0,17); ≥ 200 Н/см (0,26 и 0,35)
Ширина роликов	4, 5, 6, 8, 10, 15, 20, 25, 30, 35, 40, 45, 50 мм
Диаметр ролика	220–320 мм
Внутренний диаметр втулки	76 ± 1 мм
Гарантийный срок хранения	12 месяцев со дня изготовления при соблюдении условий

Электрическая прочность ленты в кВ/мм для кабельных лент не нормируется отдельным показателем — ключевая характеристика здесь именно пробивное напряжение макета, то есть короткой намотанной модели жилы с участком ленты, испытываемой в условиях, имитирующих эксплуатационные. Это связано с тем, что рабочее напряжение огнестойкого кабеля держится не на одном слое ленты, а на конструкции «жила + лента + оплётка» в целом. Источник характеристик — действующее ТУ предприятия и сводные данные паспортов партий.

Условное обозначение ЛСК-ТТ при заказе

Несколько примеров типовых формулировок для технических заданий: В обозначение при оформлении заявки входят: марка, толщина, ширина ролика, ссылка на ТУ.

Толщина 0,17 мм, ширина ролика 20 мм, для тонкого кабеля FE 30	Лента ЛСК-ТТ 0,17×20 ТУ предприятия
Толщина 0,26 мм, ширина 25 мм, для среднего кабеля FE 90	Лента ЛСК-ТТ 0,26×25 ТУ предприятия
Толщина 0,35 мм, ширина 30 мм, силовой кабель FE 180	Лента ЛСК-ТТ 0,35×30 ТУ предприятия
Толщина 0,26 мм, ширина 15 мм, контрольный кабель	Лента ЛСК-ТТ 0,26×15 ТУ предприятия

Эти параметры влияют на выбор толщины и ширины ленты, вследствие этого фиксируются на этапе согласования спецификации. При оформлении заявки на партию для серийного заводы кабеля целесообразно дополнительно указывать требуемое время сохранения работоспособности (FE 30, FE 60, FE 90, FE 180) и тип конструкции (FRLS — пониженное дымовыделение, FRHF — без галогенов).

ЛСК-Т vs ЛСК-ТТ — когда нужна одна стеклоткань, когда две

ЛСК-Т (одна стеклоткань) и ЛСК-ТТ (две стеклоткани) — две сестринские кабельные ленты на одинаковом флогопите и одинаковом кремнийорганическом связующем. Различие — только в подложке: с одной стороны или с двух. Это меняет четыре параметры:

Параметр	ЛСК-Т	ЛСК-ТТ
Подложка	1 стеклоткань (только с одной стороны бумаги)	2 стеклоткани (с обеих сторон бумаги)
Толщины	0,12; 0,14 мм	0,17; 0,26; 0,35 мм
Удельная разрушающая нагрузка	≥ 80 Н/см	≥ 160–200 Н/см (вдвое выше)
Пробивное макета (исходное)	3,5 кВ	3,5–5,0 кВ
Класс нагревостойкости	С (220 °C)	С (220 °C)
Работа при пожаре	до 900 °C	до 900 °C
Типовое применение	тонкие кабели управления и сигнализации, малые сечения, FE 30/60	средние и силовые кабели, повышенная механика, FE 90/180, PH 120

Когда брать ЛСК-Т, а когда ЛСК-ТТ. Простое правило: сечение жилы определяет толщину ленты, тип нагрузки определяет количество стеклотканей. Тонкая жила в кабеле управления при пожаре работает на сигнал, а не на силовой ток — там ЛСК-Т 0,12 или 0,14 мм с одной стеклотканью достаточно. Силовая жила, по которой при пожаре идёт ток на электропривод дымоудалителя или насос пожарной автоматики, испытывает кратковременные токовые удары и механические воздействия — там нужна вдвое усиленная намотка ЛСК-ТТ.

Новосибирск — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

При проектировании нового кабеля FRLS-FRHF выбор делает разработчик кабельной системы по условиям технического задания. ЛСК-Т как правило дешевле в пересчёте на метр кабеля, но требует более плотной намотки и меньше прощает дефекты конструкции. ЛСК-ТТ дороже, но даёт запас по механической прочности и герметичности слоя, что критично для крупных сечений и длинных трасс с термоциклированием.

Огнестойкие кабели нг(А)-FRLS и нг(А)-FRHF — главное применение ЛСК-ТТ

Кабели с сохранением работоспособности при пожаре регламентируются ГОСТ IEC 60331 «Испытания кабелей в условиях воздействия пламени», ГОСТ Р 53315-2009 «Изделия кабельные. Требования пожарной безопасности» и серией ГОСТ 31565 на конкретные конструкции. Маркировка кабелей по огнестойкости расшифровывается так:

нг(А)-FRLS — пониженное газо- и дымовыделение

Расшифровка: «нг» — не распространяющий горение, «(А)» — категория огнестойкости А (наиболее жёсткая, проверяется на пучке кабелей), «FR» — Fire Resistant, сохранение работоспособности при пожаре, «LS» — Low Smoke, низкое дымовыделение. Применяется в системах безопасности зданий: пожарная сигнализация, система оповещения, аварийное освещение, дымоудаление, противопожарная автоматика. Лента ЛСК-ТТ толщиной 0,17 или 0,26 мм наматывается на токопроводящую жилу с нахлёстом 50 % перед главный полимерной изоляцией.

нг(А)-FRHF — пожаробезопасный без галогенов

«HF» (Halogen Free) означает отсутствие галогенов в изоляции и оболочке — это требование для применения в местах массового скопления людей, где при пожаре недопустимо образование коррозионно-активных и токсичных продуктов сгорания (хлор, бром). Используется в метро, тоннелях, аэропортах, на кораблях, в больницах и ресторанах с большой посадкой. Лента ЛСК-ТТ применима в кабелях этого класса без ограничений — в составе ленты нет галогенированных полимеров, флогопит и силикон при горении дают только инертные продукты.

FE и PH — индексы продолжительности работы при пожаре

Конкретное время сохранения работоспособности кабеля при пожаре отражается в индексах: FE 30 / FE 60 / FE 90 / FE 180 — кабель продолжает функционировать 30, 60, 90 или 180 минут при стандартизованной температурной кривой пламени. PH 30 / PH 60 / PH 90 / PH 120 — аналогичный показатель для кабелей систем безопасности по другой европейской методике (EN 50200), регулярно встречается в спецификациях на импортные системы пожарной автоматики. ЛСК-ТТ в зависимости от толщины и конструкции кабеля гарантирует полный диапазон от FE 30 до FE 180.

📋 Где обязательно применяются кабели с лентой ЛСК-ТТ. ПУЭ-7 п. 7.1.13 и СП 6.13130.2021 требуют огнестойкое исполнение кабелей в системах безопасности на путях эвакуации, в высотных зданиях выше 50 м, на объектах массового пребывания людей (вокзалы, ТРЦ, стадионы), в больницах и интернатах, на промышленных объектах с категорией пожарной опасности А и Б, на объектах атомной энергетики (НП-001-15, НП-082-07). Без аттестации кабеля по ГОСТ IEC 60331 такие объекты не сдаются в эксплуатацию.

Что происходит с лентой ЛСК-ТТ при пожаре

Поведение ЛСК-ТТ при температуре 850–900 °C — это и есть то, ради чего она существует. Разберём по слоям конструкции, что происходит в каждый момент пожара:

Первые секунды (до 200 °C)

Наружные полимерные оболочки кабеля начинают плавиться и обугливаться. Сама лента ЛСК-ТТ при этой температуре работает в штатном режиме класса С — изменений нет, кремнийорганическое связующее удерживает форму, флогопит не реагирует. Кабель продолжает передавать сигнал и ток без изменения параметров.

200–500 °C (первые минуты)

Полимерная изоляция вокруг ленты выгорает. Силиконовое связующее ленты переходит в стеклокерамическое состояние — это особенность кремнийорганики при высоких температурах: смола не сгорает, а образует стеклоподобный остаток на основе оксида кремния. Этот остаток вместе со стеклотканью и флогопитом формирует огнеупорный твёрдый каркас, который удерживает геометрию изоляционного слоя на жиле.

500–850 °C (фаза установившегося пожара)

Стеклоткань размягчается и сплавляется с оксидным остатком связующего. Флогопит не теряет кристаллическую структуру — у магниевой слюды связная вода удерживается до 950 °C (у мусковита — лишь до 600 °C), поэтому слюдяной слой остаётся твёрдым диэлектриком. Пробивное напряжение макета не падает после трёх часов при 850 °C — для 0,17 мм держится 3,5 кВ, для 0,26 и 0,35 — 5,0 кВ. Это фиксированное измерение по ТУ, единое для марки.

850–900 °C (предельный режим)

В этом диапазоне работает большинство стандартизованных огневых испытаний по ГОСТ IEC 60331. Лента продолжает функционировать как диэлектрический барьер; флогопит, сцепленный со стеклокерамическим остатком связующего, удерживает напряжение между жилой и оплёткой кабеля. Время сохранения работоспособности определяется уже не лентой, а конструкцией кабеля в целом — толщиной оплётки, наличием бронепокрова, условиями монтажа.

Уникальное свойство ЛСК-ТТ — отсутствие падения пробивного после прогрева. Пропитанные мусковитовые ленты при тех же 850 °C теряют 30–50 % пробивного из-за дегидратации слюды и термического разложения связующего. У флогопитовой ЛСК-ТТ этого не происходит — связь Mg–O в кристаллической решётке устойчива до 950 °C, силиконовая смола образует стеклоподобный остаток вместо разложения.

Класс нагревостойкости С по ГОСТ 8865-93 — что это значит

Класс нагревостойкости электроизоляционной системы определяется по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Стандарт нормирует семь основных классов: Y (90 °C), A (105 °C), E (120 °C), B (130 °C), F (155 °C), H (180 °C), N (200 °C), R/C (220 °C и выше).

Для ЛСК-ТТ класс С (220 °C) — это длительная рабочая тепловой режим изоляционной системы, при которой обеспечивается расчётный срок службы 20 000 часов (по ГОСТ 8865) без существенного снижения электрических параметров. Что определяет этот класс именно у ЛСК-ТТ:

Компонент	Самостоятельная термостойкость	Роль в классе С ленты
Флогопит (слюдяная бумага)	до 950 °C (без потери диэлектрических свойств), длительно — выше 600 °C	избыточный запас, не лимитирует класс
Стеклоткань электротехническая	до 550–600 °C короткими пиками, длительно — около 250 °C	не лимитирует — выше 220 °C работает штатно
Кремнийорганическое связующее	длительно 220 °C (класс С), пиково до 400 °C, при пожаре — стеклокерамический остаток до 900 °C	лимитирующий компонент по длительной работе, определяет класс С

Важная особенность: лента ЛСК-ТТ имеет «двойной потолок». Кратковременная (при пожаре) — 900 °C, обеспечивается тем, что силиконовое связующее даже после потери исходной структуры удерживает конструктивную целостность изоляции в виде стеклокерамики, а флогопит сохраняет работоспособность при термический удар без разложения. Длительная рабочая температура — 220 °C, ограничивается связующим. Эти два режима — длительный класс С и аварийный 900 °C — указываются в спецификации одновременно и не противоречат друг другу.

Отраслевые применения ленты ЛСК-ТТ

Атомные электростанции (АЭС)

На объектах атомной энергетики кабельные системы безопасности должны соответствовать НП-001-15, НП-082-07 и техническим условиям ОКБ «Гидропресс», ОКБМ Африкантова. Огнестойкое исполнение FE 180 — обязательное требование для всех кабелей класса безопасности 2 и 3, питающих аварийные системы расхолаживания, защитных каналов реакторного отделения, систем аварийного электроснабжения. Лента ЛСК-ТТ толщиной 0,35 мм с шириной ролика 25–30 мм используется в производстве силовых кабелей для АЭС — двойная стеклоткань даёт запас на радиационное старение полимерных оболочек и устойчивость к механическим нагрузкам в условиях кабельных коридоров.

Метрополитен и подземные тоннели

Метрополитен относится к объектам с массовым пребыванием людей в условиях ограниченного эвакуационного резерва. Все кабели систем оповещения, дымоудаления, аварийного освещения и связи с диспетчером выполняются в исполнении нг(А)-FRHF с лентой ЛСК-ТТ — отсутствие галогенов критично, потому что в тоннеле даже малая доля HCl или HBr при пожаре приводит к коррозии стрелочных переводов и контактной сети. Стандартные толщины — 0,26 и 0,35 мм для силовых линий 1–6 кВ.

Высотные здания и ТРЦ

В зданиях высотой более 50 м (СП 1.13130, СП 6.13130) системы пожарной безопасности проектируются с учётом 90-минутного аварийного режима. Лента ЛСК-ТТ 0,26 мм применяется в составе кабелей нг(А)-FRLS для систем оповещения СОУЭ типа 4 и 5, противодымной вентиляции, лифтов для пожарных подразделений (ГОСТ Р 52382). Особенность высотных зданий — длинные вертикальные кабельные шахты с риском «эффекта печной трубы»: при пожаре в нижних этажах раскалённый воздух поднимается вверх и нагружает кабельные трассы по всей высоте здания.

Аэропорты и транспортные узлы

Применяются кабели с лентой ЛСК-ТТ толщины 0,35 мм для силовых линий питания подсветки полос и узлов связи диспетчерского пункта. Кабельные системы аэродромного электроснабжения, систем посадки, светосигнального оборудования взлётно-посадочных полос требуют огнестойкого исполнения с продлённым ресурсом — по нормативам ИКАО и Росавиации.

Нефтегазовая отрасль и нефтехимия

На объектах добычи, переработки и транспортировки нефти и газа (категории взрывоопасности В-Iа, В-Iг по ПУЭ) требуется огнестойкое исполнение кабелей систем противоаварийной защиты, факельной автоматики, насосов и компрессоров аварийной разгрузки. Лента ЛСК-ТТ задействуется в кабельных системах, рассчитанных на работу в условиях возможного локального возгорания газо-нефтяной смеси, где температура пламени достигает 950–1000 °C. В таких применениях используются толщины 0,26 и 0,35 мм с дополнительной аттестацией кабеля по ГОСТ Р 53315 на стойкость к открытому пламени углеводородов.

Корабельные и судовые системы

Кабели для подводных лодок и атомных ледоколов — отдельная ниша с требованиями по живучести при пожаре в отсеке. Морской регистр предъявляет требования аналогичные FE 180 / PH 120 для систем управления вооружением, главных энергетических установок, систем жизнеобеспечения. Лента ЛСК-ТТ в исполнении 0,35 мм используется в производстве судовых кабелей по ГОСТ Р 53313 совместно с водостойкими полимерными оболочками.

Технология намотки ЛСК-ТТ на токопроводящую жилу кабеля

Намотка ведётся специализированными ленточными машинами на кабельных линиях: В отличие от лент для машинной изоляции, кабельные ленты ЛСК-ТТ наматываются непосредственно на проволоку или скрученную жилу до экструзии полимерной изоляции.

Ширина ленты под сечение жилы

Для жил сечением 1,5–4 мм² востребован лента шириной 4–10 мм (тонкие кабели управления). Для крупных силовых жил 35–240 мм² — 25–40 мм. Для сечений 4–35 мм² — 15–25 мм. Узкая лента (4–6 мм) применяется для жил сложной геометрии и проводов с фигурным сечением (плоские жилы, шинопроводы).

Нахлёст и количество слоёв

Стандартная намотка — с нахлёстом 50 % (полупересечение), что фактически даёт два полных слоя ленты на каждом участке жилы. Для повышенных требований огнестойкости (FE 180 / PH 120) применяется намотка с нахлёстом 67 % (трёхкратное перекрытие). Для тонких кабелей FE 30 допустима намотка с нахлёстом 25 %, но это уменьшает запас по герметичности слоя.

Натяжение и температурные условия

Лента наматывается без подогрева, при комнатной температуре цеха (15–35 °C). Прочность ленты на разрыв (≥ 160–200 Н/см) даёт уверенный запас, обрывы при штатной намотке исключены. Натяжение для ленты 25 мм толщиной 0,17 мм — 5–8 Н, для 0,26 мм — 10–15 Н, для 0,35 мм — 15–20 Н. После намотки кабельное изделие сразу поступает на экструзионную линию для нанесения внутренней полимерной изоляции.

🔧 Положение ленты при намотке: в случае ЛСК-ТТ обе стороны конструктивно симметричны (две стеклоткани снаружи, флогопит внутри), поэтому ориентация «лицом или изнанкой» к проводнику не имеет значения — это упрощает настройку кабельных машин и снижает риск брака при перекрутке ленты.

Где ЛСК-ТТ среди других огнестойких лент в нашей номенклатуре

На sludoplast.ru представлены несколько лент с огнестойкими свойствами, и понять место ЛСК-ТТ среди них помогает таблица «слюда × связующее»:

Связующее ↓ / Слюда →	Мусковит	Флогопит
Эпоксидный/полиэфирно-эпоксидный	ЛСК-110-ТТ — машинная B (130 °C), не для кабелей	Флогтерм 934 — F (155 °C) с расширением до C по плёнке
Кремнийорганическое	ЛСК-СС — машинная H (180 °C)	ЛСК-Т и ЛСК-ТТ — кабельные C (220 °C), 900 °C при пожаре; Микатерм 452 — авиационная C; Элмикатерм 524019 — H

Прямые альтернативы внутри нашей номенклатуры: Таким образом, ЛСК-ТТ занимает строго определённое место — кабельная флогопитовая лента на кремнийорганическом связующем для систем с требованиями по сохранению работоспособности при пожаре.

• ЛСК-Т — та же химия и тот же класс С, но с одной стеклотканью; для тонких кабелей малых сечений и облегчённых конструкций
• Огнестойкие ленты для кабелей — общая подкатегория с кабельными лентами разных производителей и составов
• Флогтерм 934 — флогопит, но с другим связующим (полиэфирно-эпоксидное); применяется в основном в машинной изоляции, но в исполнении класса С тоже подходит для кабелей
• Микатерм 452 — флогопит + кремнийорганика, та же химия что у ЛСК-ТТ, но традиционно применяется в авиационных и бортовых кабелях с особыми массогабаритными требованиями

Современные замены ЛСК-ТТ — устаревшая марка в номенклатуре производителей

ЛСК-ТТ относится к традиционным маркам кабельных лент, выпускаемым по ТУ предприятия с 1980-х годов. По современным каталогам кабельных лент марка указана в перечне устаревших — на её место в актуальных номенклатурах производителей пришли ленты серии Элмикатерм:

• Элмикатерм 529099 — современная флогопитовая лента на кремнийорганическом связующем, в каталогах указана как замена для целой группы устаревших марок: ЛМК-ТТ, ЛФК-ТТ, ЛСК-Т, ЛСК-ТТ, ЛФС-ТТ, ЛИФК-Т, ЛИФК-ТТ, ЛИКО-ТТ. Класс С, сохранение работоспособности при пожаре до 1000 °C.
• Элмикатерм 524019 — машинная лента класса H для применений, где не требуется огнестойкость 900 °C; не прямая замена ЛСК-ТТ, но иногда выбирается, если по проекту достаточно класса H без аварийного режима.
• ЛИКО-ТТ — близкая по конструкции лента (две подложки, флогопит), в нашей номенклатуре есть как самостоятельная позиция с классом H. Не идентична ЛСК-ТТ — у ЛИКО-ТТ другое связующее и другой класс.

На практике сегодня поставка ЛСК-ТТ оформляется чаще всего одним из двух способов:

1. По старым проектам кабелей, где ЛСК-ТТ указана в спецификации производителя кабеля и замена требует переаттестации, — поставляется именно ЛСК-ТТ по действующему ТУ предприятия. Свойства не изменились.
2. Для новых разработок кабельных конструкций — рекомендуется сразу закладывать в спецификацию Элмикатерм 529099, который шире доступен на рынке и легче в межпартионной взаимозаменяемости.

«Элмикатерм» в данном случае — наименование серии лент в классификации производителей, не товарный знак конкретного завода. На нашем складе можем предложить эквивалентные по свойствам кабельные ленты для огнестойких применений; при сомнениях по совместимости с конкретным проектом кабеля — присылайте паспорт партии текущей ленты или ссылку на ТЗ, поможем подобрать.

Зарубежные аналоги ленты ЛСК-ТТ

В мировой практике флогопитовые кабельные ленты с кремнийорганическим связующем выпускают несколько компаний, и при необходимости замены импортного материала на ЛСК-ТТ или наоборот стоит сравнивать не только класс, но и состав:

• Cogemicanite Phlogopite (Бельгия) — флогопитовая кабельная лента на силиконовом связующем для FRLS/FRHF, ширины 5–40 мм, класс С 220 °C. Близкий конструктивный аналог.
• Saveway Flexible Phlogopite Mica Tape (Германия) — кабельные ленты для индукционного оборудования и огнестойких силовых кабелей. Несколько серий, в т.ч. с двойной стеклотканью.
• Hitachi Chemical Mica Tape (Япония) — серия HM с флогопитовой бумагой и стеклотканевой подложкой; ленты для FRLS-кабелей в применениях с высокой плотностью тока.
• Pamica (Китай) — широкая серия кабельных слюдяных лент с разными подложками и связующими; экономичный вариант для серийных кабельных производств.
• Von Roll Phlogopite Insulating Tape (Швейцария) — лента 7877X в исполнении для огнестойких кабелей с двусторонним стекловолокном.

Прямой замены «один-в-один» между ЛСК-ТТ и любой импортной маркой не существует — отличаются методики измерения пробивного, нормирование удельной разрушающей нагрузки, точные пропорции связующего. Для квалификации замены на действующем кабельном производстве проводят сравнительные испытания партии по ГОСТ IEC 60331, после чего вносят изменение в спецификацию кабеля. Это не быстрая операция: типовые сроки переаттестации — от 2 до 6 месяцев.

Лента ЛСК-ТТ по ТУ предприятия — нормирование и контроль

ЛСК-ТТ выпускается по техническим условиям предприятия-изготовителя; ТУ нормирует все ключевые параметры ленты: тип и плотность слюдяной бумаги (флогопит, 150 ± 10 г/м²), продукт и расчёт стеклотканевой подложки, тип связующего (кремнийорганика), массовую долю связующего по толщинам (20 ± 4 % для 0,17 мм; 36 ± 5 % для 0,26 и 0,35 мм), номинальные толщины и допуски, поверхностную плотность, пробивное напряжение ленты, пробивное напряжение макета (исходное и после прогрева), удельную разрушающую нагрузку, размеры и геометрию роликов, гарантийный срок хранения.

Государственного стандарта (ГОСТ) на кабельные слюдинитовые ленты этого типа в системе ГОСТ Р не существует — категория исторически нормируется отраслевыми ТУ. Базовая нормативная привязка идёт через ГОСТ 8865-93 (классификация по нагревостойкости — класс С), ГОСТ 26103-84 (маркировка, упаковка, транспортирование), ГОСТ IEC 60331 (испытание готового кабеля на огнестойкость, в составе которого работает лента) и ГОСТ Р 53315-2009 (требования пожарной безопасности к кабельным изделиям).

Контроль качества и паспорт партии ЛСК-ТТ

Каждая партия ленты сопровождается паспортом качества завода-изготовителя. В паспорте указываются:

• Обозначение ленты (марка ЛСК-ТТ, толщина, ширина ролика, ссылка на ТУ)
• Номер партии, дата изготовления, гарантийный срок хранения
• Тип слюды и плотность слюдяной бумаги (флогопит 150 ± 10 г/м²)
• Тип связующего и фактическая массовая доля по результатам экстракции
• Поверхностная плотность ленты (фактическая)
• Пробивное напряжение ленты и макета (исходное и после 850 °C / 3 ч)
• Удельная разрушающая нагрузка (по результатам испытаний на разрыв)
• Геометрические размеры ролика (диаметр наружный, диаметр втулки, ширина)
• Штамп ОТК и подпись ответственного лица

Паспорт качества по ГОСТ Р для ленты ЛСК-ТТ как самостоятельного изделия не оформляется (нет соответствующего государственного стандарта) — вместо него выдаётся декларация о соответствии техническим условиям. Полная цепочка сертификации проходит на стадии готового кабеля: производитель кабельной продукции получает сертификат пожарной безопасности по ГОСТ Р 53315 на кабель в целом, в том числе по результатам испытаний с применением ленты ЛСК-ТТ. Для ответственных применений (АЭС, метро, объекты ГО) к паспорту партии прикладывается протокол расширенных испытаний с оценкой стабильности пробивного макета по нескольким образцам.

Типичные ошибки при заказе и применении ЛСК-ТТ

1. Путаница с ЛСК-110-ТТ — другая марка, другой класс, другая область применения

ЛСК-110-ТТ (категория 634) — это машинная лента на мусковите с эпоксидным компаундом класса B (130 °C), для корпусной изоляции электрических машин. Внешне у обеих лент две стеклоткани, но больше у них общего нет. Правильная формулировка в заявке — без приставки «-110»: «лента ЛСК-ТТ для кабеля нг(А)-FRLS» с указанием толщины и ширины. Заказ «ленты ЛСК-ТТ» при потребности именно в кабельной флогопитовой марке и получение машинной мусковитовой ЛСК-110-ТТ — частая ошибка по оплошности. При сомнениях указывайте назначение (кабельная — машинная) и класс нагревостойкости (С 220 °C — B 130 °C) — это уберёт путаницу на стороне поставщика.

2. Замена на мусковитовую ленту того же класса при пожаре

ЛСК-ТТ — флогопитовая. Кабель, аттестованный на FE 180 с лентой ЛСК-ТТ, в новой партии с мусковитом не пройдёт повторного испытания. Если в проекте по соображениям цены закупщик пытается заменить её на мусковитовую ленту класса С с виду «такого же» состава, это ошибка: при пожаре мусковит дегидратируется уже на 600 °C, а флогопит держит до 950 °C. Замена слюды без переаттестации кабеля — нарушение НП-001-15, СП 6.13130.

3. Экономия на ширине ленты с уменьшением нахлёста

Для удешевления партии иногда выбирают узкую ленту (например, 10 мм вместо 20 мм) при той же толщине. Узкая лента требует двукратной скорости намотки и более точного контроля нахлёста — при сбое настройки кабельной машины на 5–7 % уменьшение нахлёста с 50 % до 43 % может оказаться достаточным, чтобы кабель не прошёл FE 90. Толщина ленты компенсирует это лишь частично. Решение — закладывать ленту шириной не меньше, чем штатная для сечения жилы, а при необходимости узкой ленты — увеличивать нахлёст до 67 %.

4. Игнорирование гарантийного срока хранения

Гарантийный срок ЛСК-ТТ — 12 месяцев со дня изготовления. После этого кремнийорганическое связующее может частично переходить в стадию преждевременного отверждения, особенно при хранении в условиях повышенной влажности или температурных перепадов. На производстве кабеля это проявляется как локальное снижение адгезии слоёв и риск появления микротрещин при намотке. Если партия хранится дольше 12 месяцев — обязательная повторная выборочная проверка на пробивное и разрывную нагрузку, по результатам которой принимается решение о допуске к производству.

До Новосибирска груз идёт 2-3 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

5. Применение для машинной изоляции вне нишевого назначения

Иногда ЛСК-ТТ пытаются применить как ленту для корпусной изоляции электрических машин — со ссылкой на класс С и две стеклоткани. Технически это работает, но экономически неоправданно: для машинной изоляции класса С рынок предлагает ленты Микатерм 452, Элмикатерм 524019 с лучшим соотношением стоимость/качество и более узкими типовыми ширинами под лентоизолировочные станки. Кабельное назначение ЛСК-ТТ оптимизировано под намотку на жилу, а не на проводник машины.

Хранение и транспортировка ленты ЛСК-ТТ

Условия хранения — отапливаемое сухое помещение с температурой 15–35 °C и относительной влажностью не выше 80 %, без прямого попадания солнечных лучей, на расстоянии не менее 1 м от источников тепла. Кремнийорганическое связующее в составе ЛСК-ТТ менее чувствительно к влаге, чем эпоксидно-полиэфирные пропитки лент серии 934, но хранение в сыром неотапливаемом складе всё равно недопустимо — за зиму при цикле «оттепель–заморозок» происходит конденсация влаги внутри упаковки, и лента теряет товарные характеристики.

Гарантийный срок хранения по действующему ТУ — 12 месяцев со дня изготовления. По истечении срока партия проверяется выборочно на соответствие требованиям ТУ — измеряется пробивное напряжение и разрывная нагрузка по нескольким образцам. При положительных результатах допускается продление срока на 6 месяцев с записью в паспорте партии и подписью представителя ОТК.

Транспортировка — в крытом транспорте с защитой от механических повреждений, осадков и резких перепадов температуры. Ролики поставляются в индивидуальных полиэтиленовых пакетах внутри картонных коробок — так упаковка защищает от пыли при складировании и при погрузке-разгрузке. Хранить ленту только в горизонтальном положении на полках стеллажа или вертикально на торце ролика; не нагружать тяжёлыми предметами и не складывать друг на друга.

Частые вопросы по ленте ЛСК-ТТ

Чем ЛСК-ТТ отличается от ЛСК-110-ТТ?

Это две разные марки. ЛСК-110-ТТ — машинная мусковитовая лента на эпоксидном компаунде класса B (130 °C), толщины 0,15–0,17 мм, для корпусной изоляции электрических машин. ЛСК-ТТ — кабельная флогопитовая лента на кремнийорганическом связующем класса С (220 °C), толщины 0,17/0,26/0,35 мм, для огнестойких кабелей нг(А)-FRLS и FRHF. Совпадает только конструкция «две стеклоткани», вся остальная физика и назначение различаются принципиально.

Какая толщина ЛСК-ТТ нужна для кабеля FE 180?

Для FE 180 (180 минут работы при пожаре) востребован лента толщиной 0,35 мм с шириной ролика 25–30 мм при намотке с нахлёстом 50 %. Для FE 90 достаточно 0,26 мм. Для FE 30/60 на тонких сечениях кабелей управления — 0,17 мм. Конкретный выбор зависит от сечения жилы и конструкции кабеля целиком; финальная аттестация проводится по ГОСТ IEC 60331.

Можно ли заменить ЛСК-ТТ на ЛСК-Т для экономии?

Можно при двух условиях: сечение жилы не превышает 4–10 мм² (тонкий кабель), и проектная огнестойкость не выше FE 30/60. Для крупных силовых кабелей и FE 90/180 двойная стеклоткань ЛСК-ТТ принципиальна — даёт запас по герметичности и механической прочности слоя. При попытке формальной замены ЛСК-ТТ → ЛСК-Т в кабеле, аттестованном на FE 180, кабель не пройдёт повторное испытание.

Годен ли ЛСК-ТТ для применения в кабелях нг(А)-FRHF (без галогенов)?

Да, без ограничений. Лента ЛСК-ТТ не содержит галогенов: флогопит — алюмосиликат с магнием и калием, стеклоткань — оксид кремния, кремнийорганическое связующее — силоксаны без хлора и брома. При горении лента даёт только инертные продукты (пары воды, оксиды), что соответствует требованиям нг(А)-FRHF для метро, тоннелей, кораблей и медицинских учреждений.

Сколько лент ЛСК-ТТ нужно на километр кабеля сечения 35 мм²?

Расчёт зависит от диаметра жилы, ширины ленты и нахлёста. Для жилы сечения 35 мм² (диаметр около 7 мм), ленты шириной 25 мм, нахлёста 50 % — расход около 60–70 м ленты на 1 м кабеля. На километр готового кабеля — порядка 60–70 км ленты. Для точного расчёта подачи ленты на кабельную линию востребован отдельный технологический регламент с учётом скорости намотки и диаметра жилы по слоям.

Действительна ли ЛСК-ТТ через 12 месяцев хранения?

Да, при двух условиях: лента хранилась в требуемых условиях (15–35 °C, влажность до 80 %) и прошла выборочную проверку по основным параметрам (пробивное, разрывная нагрузка). При положительных результатах ОТК допускает продление срока на 6 месяцев с отметкой в паспорте партии. Если хранение было в неконтролируемых условиях — партия идёт на полное повторное испытание или списывается по согласованию с заказчиком.

Можно ли получить паспорт партии и протокол испытаний для проектной экспертизы?

Да, паспорт партии прилагается к каждой отгрузке. Расширенный протокол с результатами испытаний на пробивное макета (исходное и после 850 °C / 3 часа), удельную разрывную нагрузку и стабильность партии — выдаётся по запросу при оформлении заказа. Для проектной экспертизы по объектам АЭС и метро дополнительно прикладываются заключения испытательной лаборатории по ГОСТ IEC 60331 на кабель целиком (выдаёт производитель кабеля).

Нормативные и справочные источники

• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — основа для отнесения ЛСК-ТТ к классу С (220 °C).
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка, упаковка, транспортирование, хранение» — нормирует условия хранения и транспортировки слюдяных лент.
• ГОСТ IEC 60331 «Испытания кабелей в условиях воздействия пламени» — методика оценки сохранения работоспособности кабеля при пожаре, в том числе кабелей с применением ЛСК-ТТ.
• ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» — общие требования к огнестойкости кабельной продукции.
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» — современная редакция требований по огнестойкости и дымовыделению.
• СП 6.13130.2021 «Системы противопожарной защиты. Электрооборудование» — нормирование применения огнестойких кабелей в системах пожарной автоматики.
• НП-001-15 «Общие положения обеспечения безопасности атомных станций» — требования к кабельным системам безопасности АЭС.
• IEC 60371-3-1 «Specification for individual materials. Sheet 1: Mica paper» — общая международная классификация слюдяной бумаги, в т.ч. флогопита.
• EN 50200 — европейская методика испытания тонких кабелей на пожар (PH-индекс), часто упоминается в спецификациях импортного оборудования.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел по слюдяным электроизоляционным материалам.
• Серебряков С.А. «Электроматериаловедение», 2005 — современная справочная литература по слюдяной изоляции и огнестойким системам.

Заказать ленту ЛСК-ТТ для огнестойких кабелей

Толщины 0,17 / 0,26 / 0,35 мм в роликах шириной от 4 до 50 мм — на складе ИзолитПром в Красноярске и Москве. Поставка с паспортом партии и расширенным протоколом испытаний по запросу. Отгрузка в течение 24 часов после оплаты партий до 200 кг; крупные заказы — по согласованию срока с производством.

Для производителей кабельных систем с регулярными отгрузками — собственная логистика и индивидуальный график поставок под производственный план. Доставка по России — ПЭК, Деловые линии, СДЭК, Энергия.

Звоните +7 (953) 585-20-07 или пишите на 2852007@bk.ru — рассчитаем цена партии с учётом толщины, ширины ролика, длины намотки и количества; пришлём паспорт стандартный партии для согласования с инженерным отделом производителя кабеля. По запросу подготовим расширенный протокол испытаний для проектной экспертизы по объектам АЭС, метро, аэропортов и высотных зданий.

Смотрите также: облегчённая ЛСК-Т с одной стеклотканью для тонких кабелей; общая подкатегория огнестойких лент для кабелей с подбором по требованиям FE/PH; Флогтерм 934 — флогопитовая лента машинного назначения; Микатерм 452 для авиационных и бортовых кабелей класса С; общий каталог слюдинитовых лент с подбором по параметрам.
