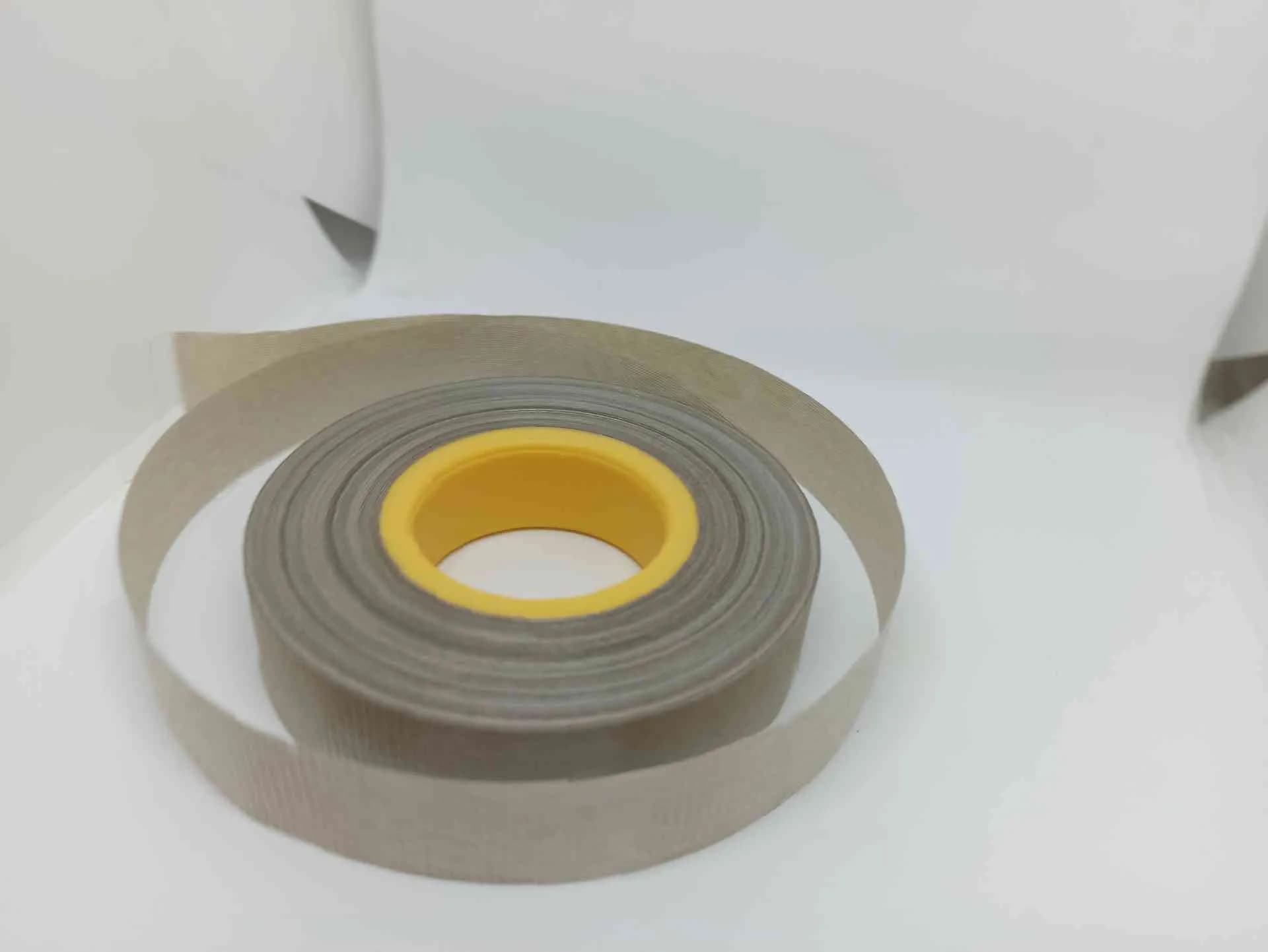

Лента слюдинитовая ЛСКО-180Т — гибкая непропитанная электроизоляционная лента на основе флогопитового слюдинита, армированного стеклотканью, с двухкомпонентным связующим: каучуковым лаком (натуральный каучук, играющий роль клеящего слоя при намотке) и кремнийорганическим компонентом, отвечающим за термостойкость готовой изоляционной системы. Лента предназначена для технологии вакуумно-нагнетательной пропитки (ВНП, VPI) у потребителя — без последующей пропитки кремнийорганическим или эпоксидно-кремнийорганическим компаундом продукт не работает как полноценная изоляция, а только как «скелет» обмотки.

По действующему ТУ 16-503.030-2007 (предыдущая редакция — ТУ 16-503.030-99) лента рассчитана на корпусную изоляцию высоковольтных машин и тяговых ТЭД по схеме «намотка на стержень → ВНП готовой обмотки → горячее отверждение». Класс готовой системы — H (180 °C), но цифра «180» в обозначении марки означает именно температуру длительной работы, а не поверхностную плотность, как в родственной серии ЛСКН. Это ловушка для неопытного снабженца: похожие на вид марки, обозначения читаются по разным правилам.

⚠️ ЛСКО-180Т нельзя использовать без ВНП-установки. Электрическая прочность исходной непропитанной ленты — 15 кВ/мм. Это сознательно низкая цифра: основной диэлектрик образуется на стадии вакуумной пропитки. Если ВНП не предусмотрен — берите пропитанные resin-rich ленты класса H: ЛСК-СС.

Что означает марка ЛСКО-180Т — расшифровка по ТУ

В обозначении ЛСКО-180Т два не самых очевидных момента: буква «О» в середине марки, отличающая её от внешне похожей серии ЛСКН, и числовой индекс 180, который здесь означает не плотность и не индекс рецептуры, а класс нагревостойкости в градусах Цельсия. Расшифровка построчно:

• Л — лента (тип материала: рулонный гибкий армированный материал, не лист и не пластина)
• С — слюдяная, в составе ленты — слюдинитовая бумага (прессованная из чешуек флогопита)
• К — кремнийорганическое связующее: основной полимер ленты, отвечающий за термостойкость до 180 °C. По «Справочнику по электротехническим материалам» Корицкого Ю.В. это та же группа связующих, что в коллекторных миканитах серий КФА и КФП, и в гибком миканите ГФК по ГОСТ 6120-75
• О — огнестойкая: отдельная буква в обозначении, отличающая ЛСКО-серию от внешне похожих ЛСК и ЛСКН. Огнестойкость в данном контексте означает не «гасит пламя», а «при действии пламени сохраняет диэлектрическую целостность за счёт минеральной природы слюдяной бумаги и стеклоткани»
• 180 — класс нагревостойкости 180 °C (класс H по ГОСТ 8865-93). Это температура, не плотность и не индекс. Аналогичная логика — у марки ЛСП-С-ТПл (cat 649), где буква «С» означает класс нагревостойкости C (220 °C)
• Т — стеклоткань (армирующая подложка на основе щелочного или бесщелочного стекловолокна по ГОСТ 19170-73)

Важно отделять ЛСКО от двух близких по виду серий. Сравнение знаков в обозначениях:

Серия	Что значит «К»	Что значит «Н» / «О»	Что значит цифра
ЛСКО (этот раздел)	кремнийорганическое связующее	О = огнестойкая	180 = температура, °C
ЛСКН	каучуковый клеящий состав (Натуральный)	Н = натуральный каучук	100 / 135 / 160 = плотность, г/м²
ЛСК	композиция эпоксидно-кремнийорганическая	—	110 = индекс рецептуры по ТУ

Распространённая опечатка в каталогах поставщиков — «ЛСКН-180-Т» (с «Н» вместо «О»). Это два разных материала: ЛСКН — VPI-лента с натурально-каучуковым клеящим лаком, у которой цифра означает плотность; ЛСКО — VPI-лента с кремнийорганическим связующим, у которой цифра означает температурный класс. При закупке сверяйте написание буквы по паспорту партии и по ТУ.

Климат у вас континентальный, перепад между летом и зимой большой. Для слюдопласта это нормальный режим — параметры стабильны.

Связующее: каучуковый лак + кремнийорганический полимер

Несмотря на то что в обозначении марки фигурирует только «К», фактически в составе ленты — двухкомпонентная система связующих. Натуральный каучук в виде лака выполняет роль клеящего слоя на стадии намотки: гарантирует «липкость» ленты при комнатной температуре, удерживает витки между собой и не требует подогрева ролика. Кремнийорганический полимер (полиметилфенилсилоксановая или метилсилоксановая смола) отвечает за термостойкость готовой системы изоляции — после ВНП и горячего отверждения именно кремнийорганическая фаза удерживает структуру при 180 °C длительно.

Содержание ускорителя полимеризации в каучуковом лаке — 0,2…0,4 % по ТУ; играет ту же роль, что и в серии ЛСКН: «семя» полимеризации пропиточного состава. Возможна поставка без ускорителя — согласуется под режим ВНП и тип пропиточного лака. Двухкомпонентная схема объясняет, почему ЛСКО-180Т не требует подогрева перед намоткой: у «чистых» кремнийорганических лент полимер при комнатной температуре жёсткий, нужен прогрев ролика до 50–70 °C. У ЛСКО-180Т каучуковая фаза снимает эту проблему.

Технические характеристики ЛСКО-180Т

Тип слюдяной бумаги	Слюдинитовая бумага из флогопита (прессованная, без кальцинирования). Флогопит выбран из-за стабильности диэлектрических свойств при 180 °C — у мусковита при длительной работе на этой температуре наблюдается потеря структурной воды и охрупчивание
Связующее	Каучуковый лак (натуральный каучук) + кремнийорганический полимер класса H. Двухкомпонентная схема, см. отдельный раздел выше
Подложка	Стеклоткань с одной стороны (по ГОСТ 19170-73), индекс «Т» в обозначении марки означает одну стеклотканную подложку — без полимерной плёнки
Толщина ленты	0,13 мм — единственная стандартная толщина по ТУ 16-503.030-2007. Допуск по толщине ±0,02 мм
Поверхностная плотность	180 ±10/-25 г/м² — суммарная масса слюдяной бумаги, стеклоткани и связующего на квадратный метр
Электрическая прочность исходной ленты, не менее	15 кВ/мм — намеренно невысокое значение, характерное для непропитанных VPI-лент. Финальная прочность готовой изоляции формируется на стадии ВНП и определяется пропиточным составом
Удельная разрушающая нагрузка при растяжении, не менее	100 Н/см ширины ленты
Содержание ускорителя полимеризации	0,2 / 0,3 / 0,4 % по выбору заказчика; возможна поставка без ускорителя
Потери массы при прокаливании	5,5 ±2,5 г/м²
Массовая доля летучих, не более	0,5 % — характерно для непропитанных лент; на порядок ниже, чем у пропитанных resin-rich лент
Класс нагревостойкости готовой системы	H (180 °C) по ГОСТ 8865-93 при пропитке кремнийорганическим лаком; при пропитке составами других классов — соответствующий ниже класс
Способ намотки	Ручная или на лентоизолировочных станках; подогрев ленты перед намоткой не требуется
Ширина роликов	от 15 до 870 мм с шагом по согласованию (типовые позиции 20, 25, 30, 35 мм для ручной намотки)
Диаметр ролика / втулки	наружный диаметр 100 ±10 мм, диаметр жёсткой втулки не менее 30 мм
Гарантийный срок хранения	по ТУ предприятия — 6 месяцев со дня изготовления при 5–35 °C и относительной влажности до 75 %

Источник нормативных значений — действующее ТУ 16-503.030-2007 на ленту слюдинитовую ЛСКО. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление ленты в исходном непропитанном состоянии не нормируются — они становятся осмысленны только для готовой пропитанной системы изоляции и контролируются на этапе приёмо-сдаточных испытаний обмотки.

Условное обозначение ЛСКО-180Т при заказе

В обозначение ленты при заказе входят: марка, размер по толщине, ширина ролика, содержание ускорителя (если важно для пропитки) и ТУ. Примеры:

Толщина 0,13 мм, ширина 25 мм, ускоритель 0,3 %	Лента ЛСКО-180Т 0,13×25 / уск. 0,3 % ТУ 16-503.030-2007
Толщина 0,13 мм, ширина 30 мм, без ускорителя	Лента ЛСКО-180Т 0,13×30 / без ускорителя ТУ 16-503.030-2007
Толщина 0,13 мм, ширина 50 мм, по чертежу	Лента ЛСКО-180Т 0,13×50 по черт. № __
Толщина 0,13 мм, нестандартная широкая лента 870 мм для крупного статора	Лента ЛСКО-180Т 0,13×870 ТУ 16-503.030-2007

Содержание ускорителя выбирается под систему пропитывающего лака и режим ВНП у заказчика: 0,2 % — для медленных режимов отверждения с длительным прогревом, 0,4 % — для быстрых. Если конкретные требования к ускорителю заказчиком не определены, лента поставляется с базовым значением 0,3 % или без ускорителя — согласуется при оформлении партии.

ЛСКО-180Т и ЛСКН: главная путаница серии лент для VPI

На рынке слюдинитовых лент для вакуумно-нагнетательной пропитки сосуществуют две серии — ЛСКО и ЛСКН. Они выглядят похоже, имеют одинаковые армирующие подложки, но различаются химией связующего, температурным классом, способом маркировки и областями применения. Ниже — таблица отличий:

Параметр	ЛСКО-180Т (этот раздел)	ЛСКН-160-ТТ	ЛСКН-135-ТПл
Связующее	Каучук + кремнийорганика	Натуральный каучук с ускорителем	Натуральный каучук с ускорителем
Что значит цифра в марке	Температура (180 °C)	Плотность 160 г/м²	Плотность 135 г/м²
Класс нагревостойкости	H (180 °C) — встроенный по конструкции	Зависит от пропиточного состава	Зависит от пропиточного состава
Тип слюды	Флогопит	Мусковит (типовое исполнение)	Мусковит
Армирование	Стеклоткань с одной стороны	Стеклоткань с двух сторон	Стеклоткань + ПЭТ-плёнка
Толщина	0,13 мм (одна)	0,13 мм	0,11 мм
Электр. прочность исходной ленты	≥15 кВ/мм	≥10 кВ/мм	≥30 кВ/мм
Типичное применение	ВВ-машины и тяговые ТЭД класса H	ВВ-машины класса H, тяга	ВВ-машины класса F

Выбор между ЛСКО и ЛСКН делает не закупщик, а конструктор обмотки на этапе разработки технологии. Под кремнийорганический пропиточный лак — закладывается ЛСКО-180Т (совместимая химия связующих, стабильная система при 180 °C длительно). Под эпоксидно-ангидридный класса H — может выбираться ЛСКН-160-ТТ (каучуковый ускоритель совместим с эпоксидной полимеризацией).

Замена ЛСКО-180Т на ЛСКН-160-ТТ или наоборот по принципу «обе же ленты для VPI класса H» — типичная ошибка снабженца, которая может привести к дефектам отверждения. Ленты не взаимозаменяемы без согласования с конструкторской документацией машины.

Электрические характеристики ленты ЛСКО-180Т

Норма электрической прочности 15 кВ/мм по ТУ 16-503.030-2007 относится к исходной непропитанной ленте. Это контрольный параметр для приёмо-сдаточных испытаний партии, а не «рабочая электрическая прочность готовой изоляции». На стадии ВНП-пропитки и горячего отверждения кремнийорганического компаунда фактическая электрическая прочность системы изоляции возрастает в 2–3 раза за счёт заполнения межслоевых полостей пропиточным лаком.

Параметр	Значение	Состояние
Электрическая прочность ленты	≥15 кВ/мм	Исходное (непропитанное), контроль ОТК
Расчётная прочность системы после ВНП	30–45 кВ/мм	После пропитки кремнийорганическим компаундом и отверждения 180 °C
Толщина ленты	0,13 ±0,02 мм	По ТУ 16-503.030-2007
Расчётное пробивное одного слоя ленты	≥1,9 кВ	До пропитки, без перекрытия
Поверхностная плотность	180 +10/-25 г/м²	Контроль методом взвешивания
Удельная разрушающая нагрузка	≥100 Н/см ширины	На стандартный ролик
Содержание летучих	≤0,5 %	По ТУ предприятия

Различие между «электрической прочностью ленты» и «электрической прочностью изоляции» — ключевое в технологии VPI. Лента сама по себе — это «скелет» из слюдяной бумаги в нужной геометрии, удерживаемый стеклотканью и каучуковым клеящим лаком. Окончательные электрические показатели формируются после того, как кремнийорганический пропиточный лак под вакуумом заполняет все микрополости, а затем полимеризуется при нагреве 180–200 °C на 3–6 часов.

Невысокая «паспортная» прочность 15 кВ/мм объясняется тремя факторами: стеклоткань занимает заметный объём, вытесняя слюдяную бумагу; флогопитовый слюдинит при той же толщине имеет меньшую прочность, чем мусковит (плата за термостойкость 180 °C); связующего мало, воздушные пустоты становятся «слабым звеном» при контроле до пропитки. Все три фактора нивелируются при ВНП — лак заполняет пустоты, итоговая система выходит на 30–45 кВ/мм при толщине корпусной изоляции 4–6 мм.

Класс нагревостойкости H по ГОСТ 8865-93

Класс H соответствует длительной рабочей температуре 180 °C. Для готовой системы на основе ЛСКО-180Т ограничивающий компонент — кремнийорганическое связующее. Сама слюда-флогопит термически держит до 800 °C кратковременно (Корицкий, том 2, §19.2), стеклоткань работает до 250–400 °C. Связующее — первичный термоограничитель.

Базовое исполнение марки (180) предполагает пропитку кремнийорганическим лаком класса H. При пропитке эпоксидным лаком класса F готовая система понизится до F (155 °C), полиэфирным лаком — до B (130 °C). Это нормальная практика ВНП: один и тот же «полуфабрикат» под разные пропиточные системы даёт разные итоговые классы. Но ситуация «выбираем ЛСКО-180Т ради надёжности и пропитываем дешёвым полиэфирным лаком класса B» экономически бессмысленна — для класса B есть пропитанные resin-rich ленты ЛСК-110-ТПл, которые не требуют ВНП-установки. ЛСКО-180Т имеет смысл только для класса F с эпоксидной пропиткой и в ключевой нише — для класса H с кремнийорганической.

Отраслевые применения ЛСКО-180Т

Корпусная изоляция тяговых электродвигателей

Главное применение — корпусная изоляция полюсных и якорных катушек тяговых электродвигателей электровозов, тепловозов, метропоездов, горно-шахтных электровозов. Лента укладывается слоями с перекрытием 50 % на лентоизолировочных станках, катушки монтируются в полюсные системы и проходят ВНП с кремнийорганическим компаундом. После отверждения при 180–200 °C получается монолитная изоляция класса H. Тяговый электропривод даёт постоянные циклы нагрева/охлаждения, ударные нагрузки, тепловые удары — кремнийорганическая система ЛСКО-180Т сохраняет работоспособность при эти воздействия лучше, чем системы класса F.

Высоковольтные асинхронные двигатели специального исполнения

В асинхронных двигателях 6–10 кВ для металлургии, химии, нефтегаза ЛСКО-180Т применяется там, где машина работает при повышенной температуре окружающей среды (50–60 °C) или с длительными перегрузками. Класс H снимает температурные ограничения по нагрузке. Серии 4АЗМ, ВАО, АИУ в соответствующих исполнениях комплектуются обмотками на ЛСКО-180Т.

Гидрогенераторы и возбудители турбогенераторов

В гидрогенераторах резко-континентального климата с большими перепадами температуры ЛСКО-180Т востребован как корпусная изоляция стержневой обмотки статора. Помимо этого — машины пожаро- и взрывозащищённого исполнения «РВ», «ВЗГ», «РУ»: ВНП даёт минимум воздушных полостей, очагов частичных разрядов. Намотка с перекрытием 50 %, прессование, ВНП готового статора целиком. Возбудители турбогенераторов (машины постоянного тока) — изоляция полюсов и якорной обмотки. Применимость — машины до 30–80 МВт класса H. Слово «огнестойкая» в обозначении марки означает и термостойкость до 180 °C, и сохранение диэлектрической целостности при кратковременном воздействии открытого пламени за счёт минеральной природы слюды и стеклоткани.

Технология намотки и вакуумно-нагнетательной пропитки

ВНП (вакуумно-нагнетательная пропитка, англ. VPI — Vacuum Pressure Impregnation) — единственно правильный способ применения ЛСКО-180Т. Цикл для системы изоляции класса H выглядит так:

1. Намотка ленты на стержень, катушку или полюс с полуперекрытием (50 %) на лентоизолировочном станке. Для напряжения 6 кВ типично 6–10 слоёв; для 10 кВ — 12–16 слоёв; для 15 кВ — 18–24 слоя. Подогрев ленты перед намоткой не требуется — каучуковая фаза при цеховой температуре уже достаточно липка.
2. Сборка изолированных стержней в пазы статора (ротора), катушек — на полюсах, межсоединительный монтаж.
3. Сушка готовой обмотки в сушильной камере при 80–120 °C в течение 4–8 часов для удаления остатков влаги и летучих.
4. Вакуумирование в герметичном VPI-котле: давление 1–10 мбар, выдержка 1–4 часа.
5. Заполнение лаком. В вакуумированный котёл подаётся кремнийорганический компаунд (КО-916, КО-921 или эпоксиноволачный класса H). Под действием восстанавливающегося атмосферного давления лак заполняет все полости.
6. Опрессовка под избыточным давлением 5–7 атм в течение 2–6 часов — лак проникает в межволоконные щели стеклоткани и в поры слюдяной бумаги.
7. Отверждение в сушильной печи при 180–200 °C на 3–8 часов. Ускоритель полимеризации, содержавшийся в каучуковой фазе ленты, помогает равномерно стартовать реакции отверждения в межслоевых пространствах.

При намотке ЛСКО-180Т на лентоизолировочных станках с активным натяжением рекомендуется снижать натяжение на 15–20 % по сравнению со штатным режимом для лент серии ЛСКН — у ЛСКО односторонняя стеклоткань, лента менее симметрична по жёсткости, и при высоком натяжении возможны локальные «срезы» ленты на острых углах сердечника. Полный цикл ВНП занимает от одних суток (катушки тяговых ТЭД) до 3–5 суток (крупный статор гидрогенератора).

Совместимые пропиточные составы для ВНП

Совместимость с ЛСКО-180Т проверена для следующих групп: Класс готовой системы изоляции определяется пропиточным лаком.

• Кремнийорганические класса H — основной выбор. КО-916, КО-921, КО-815К; отверждение 3–6 часов при 180–200 °C. Электрическая прочность готовой системы 35–50 кВ/мм при толщине корпусной изоляции 4–6 мм. Тяговые электродвигатели, гидрогенераторы класса H, металлургические машины.
• Эпоксиноволачные класса H — серии эпоксидных составов с увеличенной теплостойкостью. Альтернатива кремнийорганическим, требуют согласования режима отверждения с поставщиком.
• Эпоксидно-ангидридные класса F — КП-303Н в стандартной рецептуре, отверждение 12–16 часов при 160 °C. Лента совместима, но готовая система выходит на класс F (155 °C), а не H.
• Полиэфирные класса B — ПЭ-933, ПЭ-953. Технически совместимы, но переводят систему в класс B — экономически нецелесообразно (для B проще ЛСК-110-ТПл без ВНП).

Для кремнийорганики реакция идёт по другому механизму (поликонденсация силоксанов), и роль ускорителя меньше — допустима поставка ленты без ускорителя. Ускоритель в каучуковой фазе ленты (0,2 / 0,3 / 0,4 % по выбору) — «семя» полимеризации эпоксидной пропитки.

Место ЛСКО-180Т в семействе непропитанных VPI-лент

Марка	Связующее	Подложки	Толщина	Класс
ЛСКО-180Т	Каучук + кремнийорганика	Стеклоткань × 2	0,13 мм	H (180 °C)
ЛСКО-ПМ	Кремнийорганика	Стеклоткань + полиимид ПМ-А	0,10–0,17 мм	H (180 °C)
ЛСКН-160-ТТ	Каучук с ускорителем	Стеклоткань × 2	0,13 ±0,02 мм	Зависит от пропитки
ЛСКН-135-ТПл	Каучук с ускорителем	Стеклоткань + ПЭТ-плёнка	0,11 мм	Зависит от пропитки

Принципиальное отличие ЛСКО от серии ЛСКН — класс H встроен по конструкции (через кремнийорганический полимер), а у ЛСКН определяется только пропиточным составом. Это даёт ЛСКО-180Т большую предсказуемость на ВНП-этапе: даже при эпоксидной пропитке класса F машина не упадёт по нагревостойкости ниже F, а с кремнийорганикой выйдет на полный класс H.

Современные аналоги и замены

• Пропитанные ленты класса H — ЛСК-СС и аналогичные resin-rich ленты с эпоксиноволачным связующим. Применяются в тех же машинах класса H, но без необходимости держать ВНП: пропитка выполнена в ленте на заводе. Электрическая прочность готовой изоляции на 10–15 % ниже, чем после качественной ВНП, но трудозатраты существенно меньше — 8–12 часов в обычной сушильной печи против полного цикла VPI.
• Кремнийорганическая лента с полиимидной плёнкой — ЛСКО-ПМ с подложкой стеклоткань + полиимид ПМ-А. Применяется там, где нужны дополнительные барьерные свойства (огнестойкая кабельная изоляция, специальные машины). Расширенный диапазон толщин 0,10–0,17 мм. Стоимость на 30–50 % выше.
• Импортные аналоги — серии Cogemicanite (Cogebi), Samicabond H/EM (Von Roll), Pamica класса H. Технически сопоставимы, но требуется сверка паспортов и согласование с заказчиком.

В пределах VPI-класса H на отечественном рынке прямой замены для ЛСКО-180Т (одна толщина 0,13 мм, две стеклоткани, кремнийорганика) практически нет. Любая попытка замены упирается либо в другую химию связующего (ЛСКН), либо в другие подложки (ЛСКО-ПМ), либо в другую технологию (resin-rich ЛСК-СС).

Контроль качества и паспорт партии

Каждая партия сопровождается паспортом качества с указанием: марки ЛСКО-180Т, толщины 0,13 ±0,02 мм, ширины ролика, содержания ускорителя, ТУ 16-503.030-2007; номера партии и даты изготовления; результатов приёмо-сдаточных испытаний (поверхностная плотность 180 +10/-25 г/м², электрическая прочность ≥15 кВ/мм, удельная разрушающая нагрузка ≥100 Н/см, потери массы при прокаливании 5,5 ±2,5 г/м², содержание летучих ≤0,5 %); результата визуального осмотра ленты; штампа ОТК.

Для ответственных применений (тяговый электропривод РЖД, генераторы малых ГЭС, машины спецназначения) дополнительно — расширенные испытания: контроль электрической прочности после термоциклирования, стойкость к напряжению повышенной частоты, контроль геометрии на каждом ролике. Согласуется с заказчиком, оплачивается отдельно. По запросу выдаётся паспорт качества ТУ 16-503.030-2007.

Типичные ошибки при выборе и применении ЛСКО-180Т

1. Использование ЛСКО-180Т без ВНП-установки

Самая критичная ошибка. Заказчик закупает ЛСКО-180Т (привлекает класс H в обозначении), не имея ВНП-оборудования, и пытается использовать ленту «как обычную» — намотал, прогрел в печи, запустил. Результат: обмотка имеет электрическую прочность изоляции на уровне 15 кВ/мм исходной ленты, частые локальные пробои в эксплуатации, ускоренный отказ при первых же серьёзных нагрузках. Без ВНП-пропитки лента ЛСКО-180Т не даёт класс H и вообще не образует полноценной изоляции — это VPI-«полуфабрикат». Для систем без ВНП используйте пропитанные ленты класса H — например, ЛСК-СС.

2. Замена ЛСКО-180Т на ЛСКН-160-ТТ «как класс H»

На первый взгляд серии похожи: обе непропитанные для VPI и обе допускают класс H после правильной пропитки. Но связующее у них принципиально разное: у ЛСКО — кремнийорганический полимер с встроенным классом H, у ЛСКН — каучуковый клеящий лак, который сам по себе термостойкости класса H не имеет, и класс готовой системы определяется только пропиткой. Но конструктивно отличаются: ЛСКО-180Т — на флогопите с односторонней стеклотканью, ЛСКН-160-ТТ — на мусковите с двусторонней. Если по конструкции машины утверждён ЛСКО-180Т под кремнийорганическую пропитку — ЛСКН-160-ТТ её не заменит без согласования с конструктором.

3. Пропитка ЛСКО-180Т полиэфирным лаком класса B

Технически пропитка работает, но класс готовой системы при этом — B (130 °C), а не H. При этом цена ЛСКО-180Т существенно выше пропитанных лент класса B типа ЛСК-110-ТПл. Если в спецификации указан класс B — берите ленты класса B, а не «универсальную» ЛСКО-180Т «с запасом».

4. Использование партии с истекшим сроком хранения

Каучуковая фаза со временем стареет: окисляется кислородом, теряет липкость, становится хрупкой. После истечения гарантийного срока 6 месяцев лента может ещё намотаться, но при ВНП возникнут проблемы — локальные участки с потерей адгезии, неравномерное заполнение лаком, дефекты отверждения. Партии с истекшим сроком — на повторную аттестацию, без аттестации в производство не пускать.

5. Намотка с подогревом ленты

Намотчики, привыкшие к resin-rich лентам ЛСМ/ЛСУ (где подогрев до 50–70 °C размягчает связующее), иногда применяют тот же приём к ЛСКО-180Т. Это избыточно: каучуковая фаза при цеховой температуре уже достаточно липка. Подогрев выше 50 °C может вызвать локальное стартовое отверждение связующего и ухудшить адгезию при последующей ВНП.

Хранение и транспортировка

• Температура: 5–35 °C, оптимум 15–25 °C. Гарантийный срок — 6 месяцев со дня изготовления. В холодильнике (5–10 °C) срок может быть продлён до 9 месяцев — согласуется с производителем для крупной партии.
• Относительная влажность: до 75 %. При длительном превышении 80 % слюдинитовая бумага набухает, каучуковая фаза увлажняется — ухудшается технологичность при ВНП.
• Защита от УФ и тепла — хранение в закрытых стеллажах или картонных коробках. Ультрафиолет ускоряет старение каучуковой фазы.
• Химическая защита — не хранить рядом с открытыми растворителями: каучуковая фаза чувствительна к толуолу, ксилолу, хлорированным растворителям.
• Положение роликов: вертикально на торце или горизонтально стопками с прокладками между рядами. Деформация ролика даёт продольные морщины при размотке.

Транспортировка — в крытом транспорте с защитой от осадков и солнечного света. По прибытии на склад заказчика — проверка целостности упаковки, дат паспорта, состояния роликов (отсутствие смещения слоёв на торце, равномерность намотки). Диапазон при перевозке: –40 до +50 °C. При сомнении в качестве — повторный паспорт у производителя или аттестация в независимой лаборатории.

Частые вопросы по ЛСКО-180Т

Что значит цифра 180 в марке ЛСКО-180Т — это плотность или тепловой режим?

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Это тепловой режим — класс нагревостойкости 180 °C (класс H по ГОСТ 8865-93). Это исключение из общего правила слюдинитовых лент: в серии ЛСКН цифра означает поверхностную плотность ленты в г/м² (100, 135, 160), а в серии ЛСК — индекс рецептуры по ТУ (110, 165, 180). У ЛСКО-180Т цифра «180» — это тепловой режим, по аналогии с маркой ЛСП-С-ТПл (cat 649), где «С» = класс C (220 °C). Сверяйте обозначение с буквой перед цифрой: «КН» — плотность, «КО» — температура.

В чём разница между ЛСКО и ЛСКН — обе же VPI-ленты с цифрами в названии?

Принципиальная разница в химии связующего и в смысле цифры. ЛСКО = кремнийОрганическое связующее с добавкой каучукового клеящего лака; цифра в марке = тепловой режим (класс нагревостойкости встроен по конструкции). ЛСКН = клеящий лак на основе Натурального каучука; цифра = плотность (класс готовой системы определяется пропиточным составом). При выборе под кремнийорганическую пропитку класса H предпочтительна ЛСКО-180Т: химия связующих совместима, итоговая система стабильнее в эксплуатации. При выборе под эпоксидную пропитку класса F-H — предпочтительна ЛСКН (160-ТТ для класса H, 135-ТПл для класса F).

Это пропитанная лента или нет?

ЛСКО-180Т — непропитанная лента, предназначенная для технологии вакуумно-нагнетательной пропитки (ВНП, VPI) у потребителя. В исходной ленте есть только небольшое количество связующего (каучуковый лак с кремнийорганическим компонентом), которого достаточно для удержания слоёв между собой при намотке. Ключевой диэлектрик готовой изоляционной системы образуется при последующей ВНП-пропитке кремнийорганическим компаундом и горячем отверждении.

Можно ли использовать без ВНП-установки?

Технически возможно, но категорически не рекомендуется. Без ВНП готовая обмотка имеет прочность на уровне 15 кВ/мм исходной ленты — значительно ниже паспортных значений пропитанной системы (30–45 кВ/мм). Воздушные пустоты в межслоевых пространствах становятся очагами частичных разрядов, обмотка отказывает быстрее. Если ВНП нет — выбирайте пропитанные resin-rich ленты класса H (ЛСК-СС) или класса F (ЛСК-110-ТПл).

Какое связующее — каучуковое или кремнийорганическое?

Оба компонента одновременно: каучуковый лак — клеящий слой при намотке, кремнийорганический полимер — термостойкость до 180 °C длительно. Двухкомпонентная схема — особенность ЛСКО-серии, отличающая её от чисто кремнийорганических лент (трудно наматываются без подогрева) и от каучуковых ЛСКН (класс H не дают самостоятельно).

Какая размер по толщине — есть ли варианты?

По ТУ — одна толщина 0,13 мм с допуском ±0,02 мм. Если нужны другие толщины (0,11, 0,15, 0,17 мм) — переходите на ЛСКО-ПМ с диапазоном 0,10–0,17 мм и полиимидной плёнкой ПМ-А. Ширина ролика — от 15 до 870 мм по согласованию.

Какая слюда — мусковит или флогопит?

Флогопитовый слюдинит (некальцинированная флогопитовая слюдяная бумага). Флогопит выбран из-за стабильности диэлектрических свойств при 180 °C — у мусковита при длительной работе на этой температуре наблюдается потеря структурной воды и охрупчивание. Стандартный выбор для всех VPI-лент класса H.

Какой гарантийный срок хранения?

6 месяцев со дня изготовления при температуре 5–35 °C и относительной влажности до 75 %. По истечении срока партия проходит повторную аттестацию: контролируется содержание летучих, удельная разрушающая нагрузка и адгезия каучуковой фазы (не должна стать хрупкой). При успешной аттестации — допускается в производство.

Нормативные и справочные источники

• ТУ 16-503.030-2007 «Лента слюдинитовая ЛСКО» (взамен ТУ 16-503.030-99) — определяет состав, технические параметры, методы испытаний и условия поставки лент серии ЛСКО.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C с длительными температурами 90/105/120/130/155/180/220 °C; класс H 180 °C — целевой класс готовой системы изоляции на основе ЛСКО-180Т.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент; условия хранения.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как несущая подложка ленты ЛСКО-180Т.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (вакуумно-нагнетательная пропитка); таблицы характеристик кремнийорганических связующих.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем; влияние влажности на свойства электроизоляционных материалов; кремнийорганические полимеры в электроизоляционной технике.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; технологии VPI и resin-rich; класс H в современных тяговых электродвигателях.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
