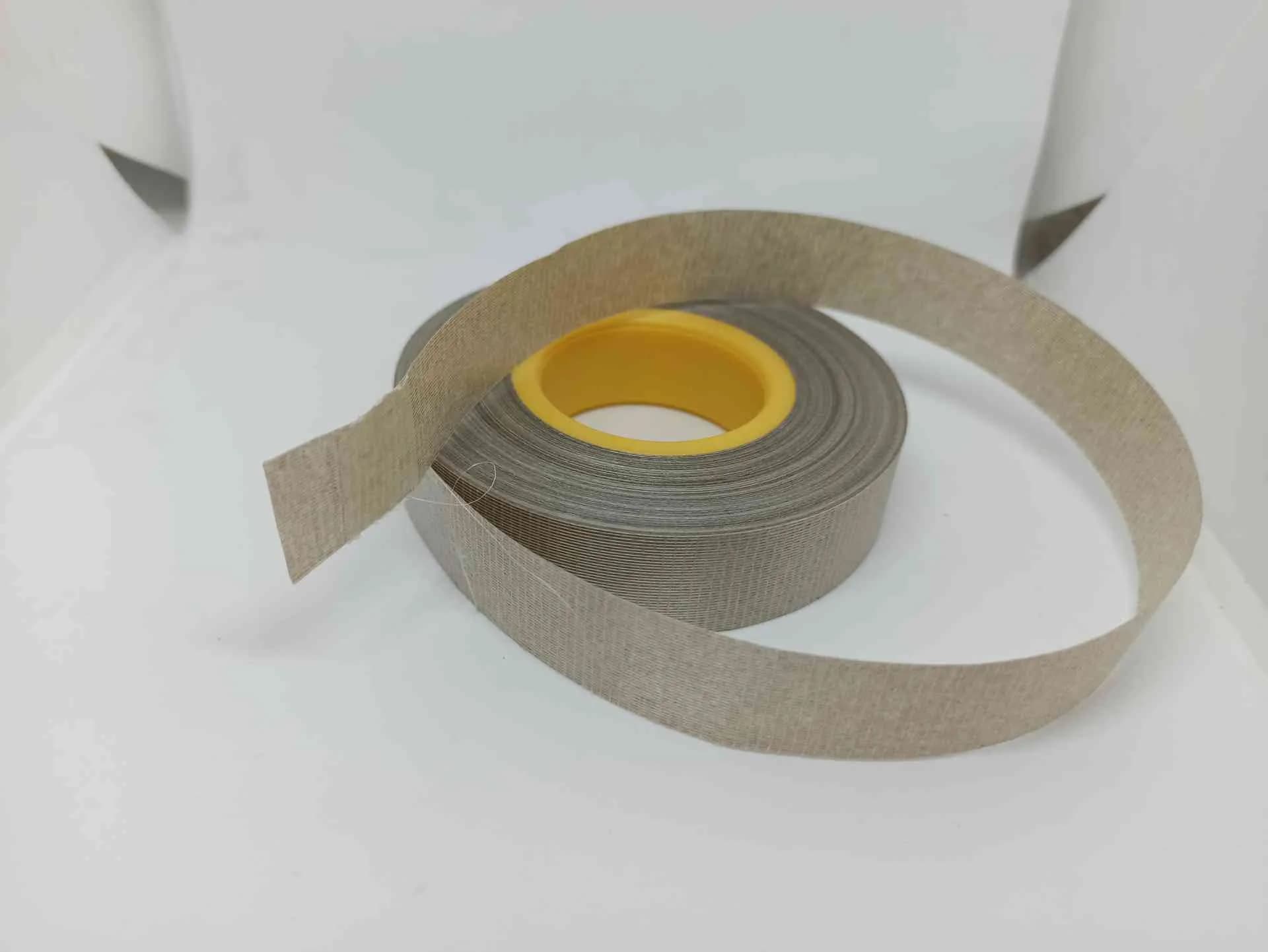

Лента слюдинитовая ЛСКН-F-100-ТПл в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента слюдинитовая ЛСКН-F-100-ТПл — самая тонкая и самая электрически прочная марка серии ЛСКН: размер по толщине 0,09 ±0,01 мм, поверхностная плотность 100 г/м², гарантированная электрическая прочность не менее 50 кВ/мм. Это непропитанная лента для технологии вакуумно-нагнетательной пропитки (VPI): слюдинитовая бумага из мусковита склеена с одной стороны со стеклотканью, с другой — с полиэтилентерефталатной (ПЭТ) плёнкой. Связующее — лак на основе натурального каучука с введённым ускорителем полимеризации эпоксидных составов; буква «F» в обозначении означает, что лента оптимизирована под пропитку лаком класса F (155 °C).

В ряду серии ЛСКН (100, 135, 160 г/м²) ЛСКН-F-100-ТПл занимает нишу тонкой витковой и межслойной изоляции с предельно высокой удельной электрической прочностью: у «тяжёлых» собратьев (135 → 30 кВ/мм, 160 → 10 кВ/мм) этот показатель ниже. Тонкость 0,09 мм даёт возможность уложить много слоёв без избыточного нарастания толщины обмотки — важно для катушек и стержней с ограниченным габаритом паза.

⚠️ Распространённая ошибка — читать «100» как электрическую прочность 100 кВ/мм. Это поверхностная плотность 100 г/м² (допуск ±20). Реальная электрическая прочность — ≥50 кВ/мм. У ЛСКН цифра — постоянно граммы на квадратный метр.

Что означает марка ЛСКН-F-100-ТПл

• Л — лента
• С — слюдяная (на основе слюдяной бумаги)
• КН — клеящий состав на основе Натурального каучука: каучуковый лак с введённым ускорителем полимеризации эпоксидных составов. Принципиально иной класс связующего, чем эпоксидно-полиэфирное у resin-rich лент ЛСУ/ЛСМ
• F — класс нагревостойкости пропиточного состава F (155 °C), под который оптимизирована лента. Исключение из общего правила обозначений ЛСКН (у 135/160 буквы класса нет — там класс определяется пропиточным составом)
• 100 — поверхностная плотность 100 г/м² с допуском ±20. Не температура, не электрическая прочность — масса единицы площади
• Т — стеклоТкань с одной стороны ленты (несущая армирующая подложка)
• Пл — Плёнка ПЭТ с другой стороны (барьер против стекания пропиточного лака при VPI)

Варианты с поверхностной плотностью 100 г/м²

Модификация	Барьерный слой	Класс пропитки	Назначение
ЛСКН-F-100-ТПл	ПЭТ-плёнка	F (155 °C)	Витковая и межслойная изоляция машин 6–10 кВ; массовое исполнение
ЛСКН-Н-100-ТПл	Полиэтиленнафталатная (Теонекс / Коладекс)	Н (180 °C)	Машины класса H, тяговые ЭД с предельными температурами

Слюдяная бумага и связующее одинаковы — отличается только тип полимерной плёнки. ПЭТ длительно работает при 130–155 °C; полиэтиленнафталатная — сохраняет работоспособность при 180 °C тысячи часов без потери эластичности. Электрическая прочность одинакова — определяется массой слюдяной набивки 100 г/м².

Технические характеристики ЛСКН-F-100-ТПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита; по запросу для тяговых ЭД — флогопитовая
Связующее	Лак на основе натурального каучука с ускорителем полимеризации эпоксидных составов
Подложки	Стеклоткань ГОСТ 19170-73 + ПЭТ-плёнка ГОСТ 24234-80
Толщина	0,09 ±0,01 мм в среднем; ±0,02 мм в отдельных точках
Поверхностная плотность	100 ±20 г/м²; ±25 в отдельных точках. Отсюда цифра «100» в марке
Электрическая прочность, не менее	50 кВ/мм в исходном состоянии — самая высокая в серии ЛСКН
Разрушающая нагрузка	≥100 Н на ролик
Содержание ускорителя	0,2 / 0,3 / 0,4 % по выбору заказчика; возможна поставка без ускорителя
Потери при прокаливании	5,0 ±2,0 г/м²; ±3,0 в отдельных точках
Летучие, не более	0,5 % — на порядок ниже, чем у resin-rich лент
Класс готовой системы	B / F / H по пропиточному составу; F — массовое применение
Способ намотки	Ручная или на лентоизолировочных станках; подогрев не требуется
Ролики	⌀110 ±10 мм, ширина 15–100 мм
Рулоны	⌀80–160 мм, ширина 100–860 мм; втулка 35 ±3 мм
Гарантийный срок	6 месяцев со дня изготовления (ГОСТ 26103-84)

Тангенс угла диэлектрических потерь и удельное сопротивление в исходном состоянии не нормируются — контролируются на этапе приёмо-сдаточных испытаний готовой обмотки. Источник — действующее ТУ предприятия на серию ЛСКН.

Условное обозначение при заказе

Толщина 0,09 мм, ширина 25 мм, ускоритель 0,3 %	Лента ЛСКН-F-100-ТПл 0,09×25 / уск. 0,3 %
Толщина 0,09 мм, ширина 30 мм, без ускорителя	Лента ЛСКН-F-100-ТПл 0,09×30 / без ускорителя
Рулон ⌀120 мм	Лента ЛСКН-F-100-ТПл 0,09×20 в рулоне ⌀120 мм, втулка 35

Долю ускорителя выбирают под режим VPI: 0,2 % — медленные режимы (16+ ч при 160 °C); 0,4 % — быстрые (8 ч при 170–180 °C). При неопределённых требованиях — без ускорителя (инертный вариант, совместим с любым штатным эпоксидно-ангидридным лаком).

Сравнение с другими марками серии ЛСКН

Марка	Плотность	Толщина	Эл. прочность	Подложки	Применение
ЛСКН-F-100-ТПл	100 г/м²	0,09 мм	≥50 кВ/мм	стеклоткань + ПЭТ	Витковая и межслойная изоляция, тонкослойная намотка катушек класса F
ЛСКН-135-ТПл	135 г/м²	0,11 мм	≥30 кВ/мм	стеклоткань + ПЭТ	Корпусная изоляция машин 6–10 кВ, тяговые ЭД
ЛСКН-135-СПл	135 г/м²	0,11 мм	≥30 кВ/мм	стеклосетка + ПЭТ	Витковая изоляция, катушки сложной геометрии — мягче
ЛСКН-160-ТТ	160 г/м²	0,13 мм	≥10 кВ/мм	2× стеклоткань	Высоковольтные машины класса H, тяговые ТЭД

Электрическая прочность падает с 50 → 30 → 10 кВ/мм по мере роста плотности 100 → 135 → 160 г/м²: больше слой → больше путь пробоя → выше вероятность локального дефекта. Тонкие ленты ЛСКН-F-100 — для высоких удельных характеристик; толстые ЛСКН-160 — для механической прочности корпусной изоляции.

ЛСКН-F-100-ТПл и ЛСК-110-ТПл — две разные технологии

Обе ленты слюдинитовые с подложкой «ТПл» — но это материалы для двух несовместимых технологий:

Параметр	ЛСКН-F-100-ТПл	ЛСК-110-ТПл
Технология	VPI — непропитанная	Resin-rich — пропитанная
Связующее	Каучуковый лак с ускорителем	Эпоксидный компаунд
Летучие	≤0,5 %	до 2 %
Класс	B/F/H по пропитке (опт. F)	B (130 °C)
Эл. прочность исходная	≥50 кВ/мм	26–49 кВ/мм
Готовая система	60–80 кВ/мм после VPI	≈30–50 кВ/мм после отверждения
Срок хранения	6 месяцев	3 мес / 6 мес при 5 °C
Производство	VPI обязательна	Сушильная печь 160 °C

С VPI-установкой и КП-303Н — ЛСКН-F-100-ТПл (тонкая изоляция класса F, 60–80 кВ/мм после пропитки); без VPI — resin-rich (Элмикатерм 524019 или ЛСК-110-ТПл).

Электрические характеристики

Норма электрической прочности 50 кВ/мм — это исходная непропитанная лента, контрольный параметр приёмо-сдаточных испытаний. После VPI и отверждения компаунда электрическая прочность готовой системы возрастает в 1,3–1,7 раза за счёт заполнения межслоевых полостей лаком.

Параметр	Значение	Состояние
Электрическая прочность ленты	≥50 кВ/мм	Исходное (непропитанное)
Расчётная прочность готовой системы	60–80 кВ/мм	После VPI отверждения класса F
Пробивное одного слоя	≥4,5 кВ	До пропитки
Пробивное при полуперекрытии (2 слоя)	≥9 кВ	До пропитки
Разрушающая нагрузка	≥100 Н	На стандартный ролик

Класс нагревостойкости — что значит «F» в марке

В отличие от других ЛСКН (135 и 160 г/м²), у которых класс не закодирован в обозначении и полностью определяется пропиточным составом, ЛСКН-F-100-ТПл несёт класс прямо в марке. Лента совместима со всеми тремя классами B, F, H — буква F означает массовое типовое применение под пропитку класса F (155 °C): ПЭТ-плёнка термостойкостью до 155 °C и ускоритель под характерные эпоксидно-ангидридные компаунды этого класса.

Класс системы	t°	Типовой пропиточный состав	Совместимость
В	130 °C	Полиэфирные, глифталевые (ПЭ-933, ГФ-95)	Совместима, экономически избыточна
F	155 °C	Эпоксидно-ангидридные КП-303Н, эпоксидные класса F	Основное применение
Н	180 °C	Кремнийорганические КО-916, КО-921, эпоксиноволачные	На пределе ПЭТ-плёнки; для устойчивого H — ЛСКН-Н-100-ТПл

На классе B применение работает, но для напряжений до 6 кВ чаще всего достаточно ЛСК-110-ТПл без VPI. На уровне H ПЭТ-плёнка теряет эластичность за тысячи часов при 180 °C — для устойчивого H предпочтительна ЛСКН-Н-100-ТПл с полиэтиленнафталатной плёнкой или ЛСКН-160-ТТ без плёнки.

Отраслевые применения

Витковая изоляция статорных обмоток высоковольтных машин

Главное применение — витковая изоляция стержневых обмоток крупных асинхронных и синхронных двигателей 6–10 кВ. Намотка на лентоизолировочных станках, перекрытие 50 %, 2–4 слоя. После VPI электрическая прочность готовой системы 60–80 кВ/мм при толщине изоляции 0,2–0,5 мм.

Межслойная изоляция в турбогенераторах

В катушках полюсов синхронных машин и стержнях статорной обмотки турбогенераторов до 30–50 МВт — межслойная изоляция между секциями. Тонкость 0,09 мм даёт возможность разместить много секций в ограниченном пазовом пространстве; после VPI с КП-303Н — монолитная изоляция класса F.

Купить миканит и слюдопласт в Новосибирске можно с доставкой за 2-3 дней — позвоните или оставьте заявку на сайте.

Тяговые ЭД и возбудители

В ТЭД электровозов, тепловозов и электропоездов — витковая изоляция полюсных и якорных катушек: тонкая лента даёт минимальную добавку к толщине витка при высокой виброустойчивости. Для машин с предельными температурами — ЛСКН-Н-100-ТПл; по запросу — флогопитовая бумага. В возбудителях турбогенераторов и трансформаторах тока 6–35 кВ — межсекционная изоляция; преимущество перед resin-rich — стабильность при длительной непрерывной работе.

Технология намотки и вакуумно-нагнетательной пропитки

1. Подготовка. Выдержка ролика в цеху (15–25 °C, влажность 45–75 %) минимум 12 часов. Перекрытие 50 % (витковая изоляция) или 67 % (секционированная).
2. Намотка. На стержень, катушку или полюс. Для 6 кВ — 2–3 слоя с полуперекрытием; 10 кВ — 3–4 слоя; 15 кВ — до 6 слоёв. Подогрев не требуется.
3. Сборка и сушка. Укладка стержней в пазы, монтаж межсоединений. Сушка при 60–80 °C 4–8 часов.
4. Вакуумирование. 1–10 мбар на 1–4 часа в VPI-котле — удаление воздуха из всех полостей.
5. Заполнение лаком. Эпоксидно-ангидридный КП-303Н или эпоксидный с активным разбавителем (ПК-11, ПК-21).
6. Опрессовка. 5–7 атм на 2–6 часов.
7. Отверждение. 160–180 °C на 12–16 часов. Ускоритель из ленты ускоряет реакцию в межслоевых пространствах.

Тонкая ЛСКН-F-100-ТПл (0,09 мм) пропитывается быстрее, чем ЛСКН-135 (0,11 мм) и ЛСКН-160 (0,13 мм). Натяжение при намотке — на 20–30 % ниже: перетяжка приводит к вытягиванию слюдяной бумаги.

Совместимые пропиточные составы для VPI

• Эпоксидно-ангидридные класса F: отечественный КП-303Н, отверждение 160 °C 12–16 часов. Электрическая прочность готовой системы 60–80 кВ/мм. Турбогенераторы, тяговые ЭД, синхронные компенсаторы.
• Эпоксидные с активным разбавителем: Элпласт, ПК-11, ПК-21. 150–170 °C 8–12 часов. Лучшая текучесть — выгодно для крупных статоров.
• Полиэфирные класса B: ПЭ-933, ПЭ-953, 130–140 °C. Технически работает, но для класса B экономичнее resin-rich ленты типа ЛСК-110-ТПл.
• Кремнийорганические класса H: КО-916, КО-921, 180–200 °C. Для класса H ПЭТ-плёнка ограничивает длительный ресурс — берите ЛСКН-Н-100-ТПл или ЛСКН-160-ТТ.

При выборе не-эпоксидного пропиточного лака (полиэфирный, кремнийорганический) — целесообразна поставка ленты без ускорителя, это исключает побочные реакции.

Место в номенклатуре и аналоги

• ЛСКН-Н-100-ТПл — параллельная марка с полиэтиленнафталатной плёнкой под пропитку класса H (180 °C). Для тяговых машин и длительного ресурса при 180 °C.
• ЛСКО-180Т — каучуковое связующее нового поколения с улучшенной адгезией к современным эпоксидным составам. Индекс «180» — температура эксплуатации.
• Импортные: Cogebi Cogemicanite Tape, Von Roll Samicabond, Pamica (Китай). Параметры сопоставимы — требуется сверка паспортов.
• Переход на resin-rich — для производств без VPI. Класс B — ЛСК-110-ТПл; класс F — Элмикатерм 524019 или ЛСУ.

Контроль качества и паспорт партии

Каждая партия — с паспортом качества: обозначение (марка, толщина, ширина, доля ускорителя, ТУ), номер партии, дата изготовления, приёмо-сдаточные испытания (плотность 100 ±20 г/м², электрическая прочность ≥50 кВ/мм, разрушающая нагрузка ≥100 Н, потери при прокаливании 5,0 ±2,0 г/м², летучие ≤0,5 %), визуальный контроль (целостность ПЭТ-плёнки, отсутствие складок, разрывов), штамп ОТК. Для ответственных применений (тяговый электропривод, турбогенераторы, оборонка) — расширенные испытания: электрическая прочность после термоциклирования, стойкость к напряжению повышенной частоты, геометрия каждого ролика. Срок действия паспорта — 6 месяцев со дня изготовления.

Типичные ошибки при выборе и применении ЛСКН-F-100-ТПл

1. Чтение «100» как электрической прочности

Цифра 100 в обозначении — это поверхностная плотность 100 г/м², не электрическая прочность. Реальная электрическая прочность — ≥50 кВ/мм. «Электрическая прочность 100 кВ/мм для ЛСКН-F-100» в описании — ошибка интерпретации.

2. Использование без VPI-установки

Попытка использовать тонкую ленту «как обычную пропитанную» (намотал-прогрел-запустил) даёт обмотку с электрической прочностью на 30–50 % ниже паспортной и частыми локальными пробоями. Для систем без VPI — ЛСК-110-ТПл класса B или Элмикатерм 524019 класса F.

3. Тонкая лента для корпусной изоляции крупных машин

ЛСКН-F-100-ТПл оптимизирована под витковую и межслойную изоляцию. Для корпусной изоляции 6–10 кВ потребуется 10–15 слоёв — рациональнее ЛСКН-135-ТПл 0,11 мм, там 6–8 слоёв дают эквивалентную электрическую прочность системы.

4. Класс H без перехода на ЛСКН-Н-100-ТПл

При длительной работе при 180 °C ПЭТ-плёнка ЛСКН-F-100-ТПл охрупчивается за тысячи часов. Для устойчивого класса H — параллельная ЛСКН-Н-100-ТПл с термостойкой плёнкой либо ЛСКН-160-ТТ без плёнки.

5. Перетяжка тонкой ленты

Тонкая лента 0,09 мм чувствительнее к перетяжке. При избыточном натяжении локально вытягивается слой слюдяной бумаги — снижается электрическая прочность. Натяжение для ЛСКН-F-100-ТПл — на 20–30 % ниже, чем для ЛСКН-135-ТПл.

6. Намотка без выдержки ролика в цеху

Слюдяная бумага и каучуковый лак гигроскопичны. Ролик с другого склада, пущенный сразу в намотку с избытком влаги, при VPI даёт обратный поток газа из глубины обмотки. Выдержка минимум 12 часов; после холодильника (5 °C) — до 24 часов.

7. Неправильный выбор ускорителя

Для медленных лаков (16+ часов при 160 °C) — ускоритель 0,2 %; для быстрых (8 часов при 170–180 °C) — 0,4 %. Если ускоритель не подходит — пропитка отвердевает неравномерно (избыток) или не полностью (недостаток). При неуверенности — без ускорителя, режим согласовать с производителем компаунда.

Хранение и транспортировка

Условия по ГОСТ 26103-84: тепловой режим 5–35 °C (оптимум 15–25 °C), влажность до 75 %, защита от УФ и источников тепла. Гарантийный срок 6 месяцев — единый, не делится по температурным режимам (в отличие от resin-rich лент). Тонкая ЛСКН-F-100 чувствительнее к влажности, чем толстые варианты серии. Транспортировка — в крытом транспорте, –40…+50 °C. Положение роликов — вертикально на торце либо горизонтально стопками с прокладками. По прибытии — проверка упаковки, паспорта и состояния роликов (отсутствие смещения слоёв, целостность ПЭТ-плёнки).

Частые вопросы по ЛСКН-F-100-ТПл

Что значит «F» в названии ЛСКН-F-100-ТПл?

Класс нагревостойкости пропиточного состава F (155 °C) по ГОСТ 8865-93, под который оптимизирована лента. Лента совместима с B, F, H — F в марке означает массовое типовое применение. ПЭТ-плёнка с термостойкостью до 155 °C и ускоритель под эпоксидно-ангидридные составы класса F (КП-303Н). Для устойчивого класса H — параллельная ЛСКН-Н-100-ТПл. У других марок серии (135, 160) букв класса в обозначении нет.

Что значит «100» — это электрическая прочность?

Нет, это поверхностная плотность 100 г/м². Реальная электрическая прочность — ≥50 кВ/мм; после VPI растёт до 60–80 кВ/мм. У всех марок ЛСКН цифры — это поверхностная плотность (100, 135, 160 г/м²).

Чем отличается от ЛСКН-135-ТПл?

Тоньше (0,09 vs 0,11 мм), легче (100 vs 135 г/м²), выше удельная электрическая прочность (≥50 vs ≥30 кВ/мм). Связующее, тип бумаги и технология VPI одинаковы. ЛСКН-F-100 — тонкая витковая и межслойная изоляция; ЛСКН-135 — корпусная изоляция машин 6–10 кВ.

Чем отличается от ЛСКН-160-ТТ?

У ЛСКН-F-100-ТПл есть ПЭТ-плёнка (барьер против стекания лака), у ЛСКН-160-ТТ — две стеклоткани без плёнки. ЛСКН-160-ТТ работает в более широком температурном диапазоне (вплоть до устойчивого H). Масса набивки 100 vs 160 г/м² определяет разницу в удельной электропрочности (50 vs 10 кВ/мм).

Какое связующее? На некоторых сайтах пишут «кремнийорганическое»

Ошибка в описаниях. Реальное связующее — лак на основе натурального каучука с ускорителем полимеризации эпоксидных составов. «КН»: К — клеящий, Н — натуральный. Кремнийорганическое связующее — это ЛСК-СС, ЛСКВ, Микасил.

На какой слюдяной бумаге?

Стандартное исполнение — мусковит. По запросу для тяговых ЭД — флогопитовая (специальный заказ).

Можно ли без VPI-установки?

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Технически возможно, не рекомендуется. Без VPI электрическая прочность готовой обмотки на 30–50 % ниже паспортной. Без VPI — ЛСК-110-ТПл класса B, ЛСУ или Элмикатерм 524019 класса F.

Гарантийный срок?

6 месяцев при 5–35 °C и влажности до 75 %. Дольше, чем у resin-rich ЛСК (3 месяца): у ЛСКН нет летучих и активного связующего, способного к предполимеризации.

Нормативные и справочные источники

• ТУ предприятия на ленты слюдинитовые серии ЛСКН (действующая редакция взамен ТУ 2006 г.) — состав, параметры, методы испытаний для ЛСКН-F-100/Н-100/135/160.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости» — классы Y/A/E/B/F/H/С (90/105/120/130/155/180/220 °C).
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий».
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения», ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к подложкам.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда), раздел 20 (ленты), раздел 21 (VPI).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., 1985. IEC 60371-3-1 «Insulating materials based on mica. Mica paper».

Заказать ЛСКН-F-100-ТПл

Лента 0,09 мм в роликах ⌀110 ±10 мм (ширина 15–100 мм) или рулонах ⌀80–160 мм (ширина 100–860 мм, втулка 35 ±3 мм). Каждая партия — с паспортом качества (плотность 100 ±20 г/м², электрическая прочность ≥50 кВ/мм, разрушающая нагрузка ≥100 Н, летучие ≤0,5 %); по запросу — расширенный протокол испытаний. Ускоритель (0,2 / 0,3 / 0,4 % или без) — по выбору. Срок изготовления 7–14 рабочих дней; со склада ИзолитПром в Красноярске и Москве — отгрузка в течение 24 часов после оплаты. Доставка ПЭК / Деловые Линии / СДЭК, скидка от 10 кг.
