Лента Элмикатерм 525029

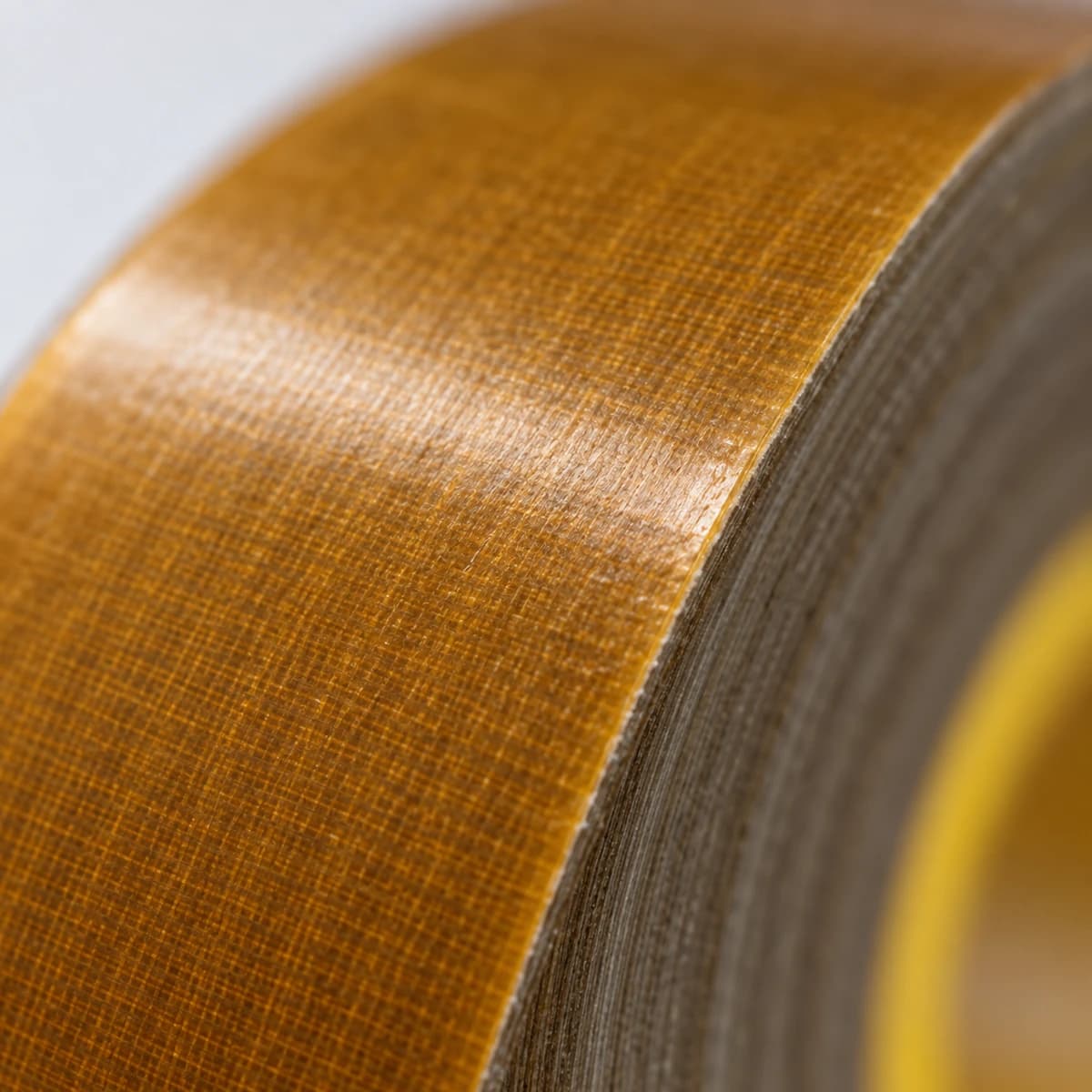

Слюдинитовая лента на кремнийорганическом связующем со стеклотканью и полиимидной плёнкой для изоляции высоковольтных и низковольтных электрических машин; пригодна для ручной и механизированной намотки.
Нормативная документация: ТУ предприятия; точный номер подтверждается документами поставки. Температурная характеристика технического листа — до 220 °C.
Характеристики: Лента Элмикатерм 525029
Данные технического листа по толщине
| Толщина, мм | Подтверждённые показатели |
|---|---|
| 0,08 | Допуск толщины: ±0,01 мм; Разрушающая нагрузка при растяжении: 60 Н/см; Электрическая прочность: 50 кВ/мм; Поверхностная плотность слюдяной бумаги: 45±3 г/м²; Поверхностная плотность стеклоткани: 24±3 г/м²; Поверхностная плотность плёнки: 28±3 ПМ (PI) г/м²; Поверхностная плотность связующего: 31±11 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 131±20 г/м²; Режим отверждения: 8–12 ч при 160 °C; Гарантийный срок хранения: 4 (8 при 5 °C) мес. |
| 0,10 | Допуск толщины: ±0,01 мм; Разрушающая нагрузка при растяжении: 80 Н/см; Электрическая прочность: 65 кВ/мм; Поверхностная плотность слюдяной бумаги: 45±3 г/м²; Поверхностная плотность стеклоткани: 24±3 г/м²; Поверхностная плотность плёнки: 42±8 ПМ (PI) г/м²; Поверхностная плотность связующего: 36±17 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 150±26 г/м²; Режим отверждения: 8–12 ч при 160 °C; Гарантийный срок хранения: 4 (8 при 5 °C) мес. |
| 0,11 | Допуск толщины: ±0,01 мм; Разрушающая нагрузка при растяжении: 80 Н/см; Электрическая прочность: 60 кВ/мм; Поверхностная плотность слюдяной бумаги: 50±3 г/м²; Поверхностная плотность стеклоткани: 24±3 г/м²; Поверхностная плотность плёнки: 42±8 ПМ (PI) г/м²; Поверхностная плотность связующего: 42±17 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 158±26 г/м²; Режим отверждения: 8–12 ч при 160 °C; Гарантийный срок хранения: 4 (8 при 5 °C) мес. |
| 0,13 | Допуск толщины: ±0,02 мм; Разрушающая нагрузка при растяжении: 120 Н/см; Электрическая прочность: 55 кВ/мм; Поверхностная плотность слюдяной бумаги: 75±4 г/м²; Поверхностная плотность стеклоткани: 33±3 г/м²; Поверхностная плотность плёнки: 42±8 ПМ (PI) г/м²; Поверхностная плотность связующего: 42±19 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 205±30 г/м²; Режим отверждения: 8–12 ч при 160 °C; Гарантийный срок хранения: 4 (8 при 5 °C) мес. |
Для срока хранения первое значение технического листа относится к температуре 15–35 °C, значение в скобках — к 5 °C. Это не разрешение хранить или перевозить ленту при иных отрицательных температурах.
Таблица воспроизводит информационные значения технического листа производителя: сам источник отдельно указывает, что они не являются минимальными или максимальными нормами. Остальные параметры и соответствие конкретной изоляционной системе проверяются по действующему ТУ, конструкторской документации и паспорту партии.
Источник характеристик: технический лист «Ленты электроизоляционные слюдинитовые / слюдопластовые пропитанные», 2016.
Документы: Лента Элмикатерм 525029
Заказ и подбор
При запросе укажите марку 525029, толщину, ширину, количество и требования проекта. Наличие, срок поставки и комплект документов подтверждаются в предложении на конкретную партию.
