Миканит формовочный ФМГ ТУ оптом в Новосибирске — для электромашиностроительных предприятий

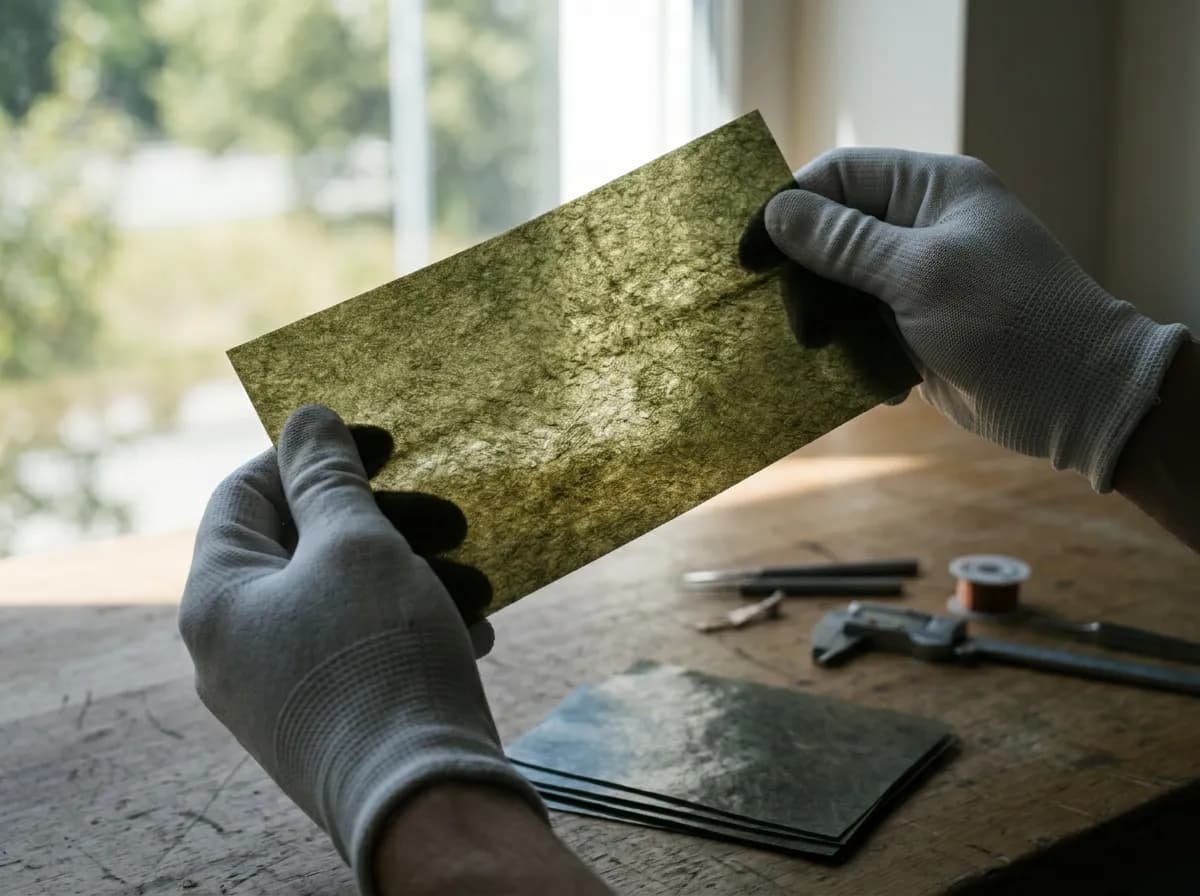

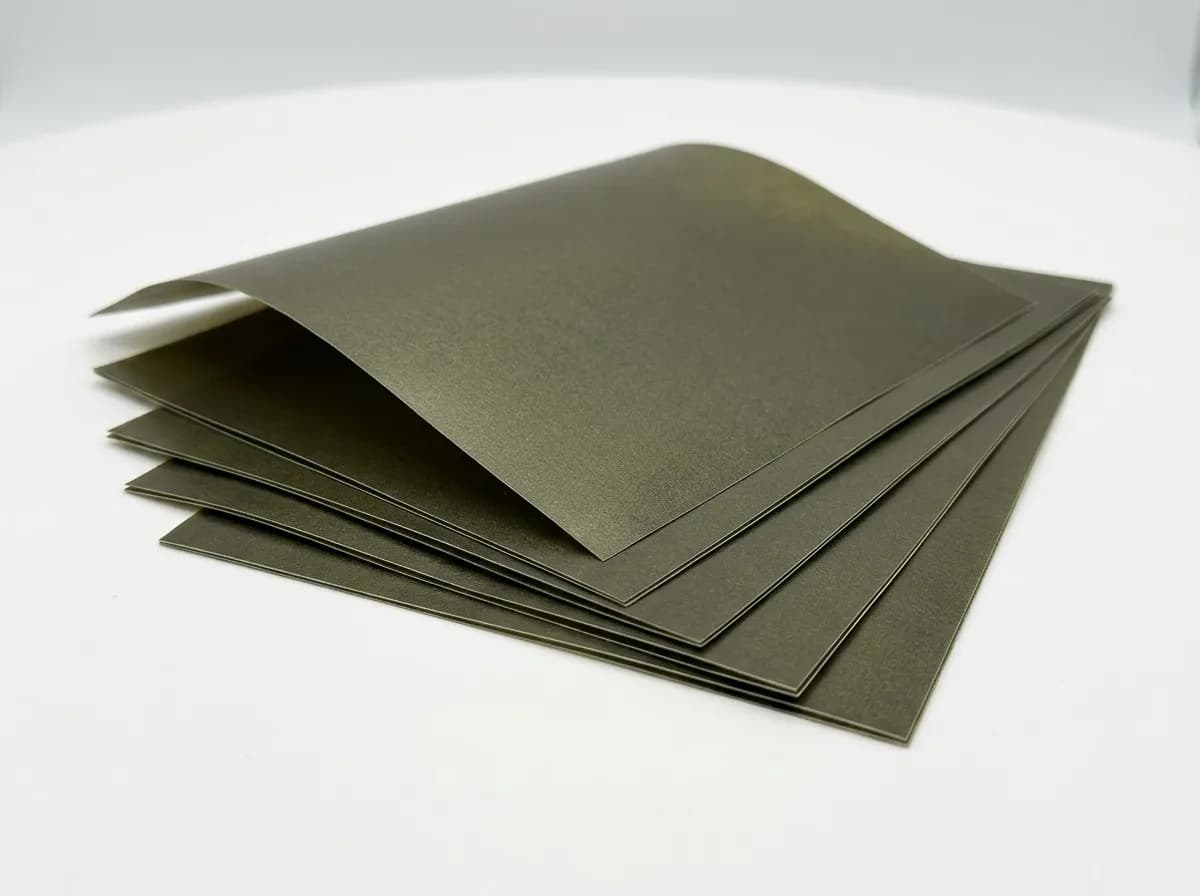

Миканит формовочный ФМГ по ТУ 273314-010-32394549-2018 — гибкий листовой диэлектрический продукт на основе мусковитовой слюдяной бумаги, пропитанной глифтальевым связующим, без стеклотканевого армирования. Применяется для экономичная пазовая изоляция маломощных электромашин: асинхронные двигатели серий АИРЕ, АО, АОЛ до 30 кВт, однофазные двигатели бытовой техники, маломощные трансформаторы сухого типа. По ТУ рабочая температура 500 °C длительно и 600 °C кратковременно, прочность на изгиб ≥100 МПа. Заказать миканит формовочный ФМГ — ООО «ИзолитПром», Красноярск: ряд толщин 0,10–5,0 мм, паспорт с клеймом ТУ 273314-010, доставка по России.

Что означает марка ФМГ

Расшифровка букв по разделу 1.1 ТУ 273314-010:

Покупают у нас в Новосибирске такие предприятия как НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

• Ф (первая) — формовочный (тип миканита, гибкий при нагреве, запрессовывается в паз или каркас)
• М — мусковит (тип слюдяной основы по ГОСТ 3028-78)
• Г — глифтальевое связующее (класс нагревостойкости F (155 °C))

ФМГ — массовая марка для серийного производства

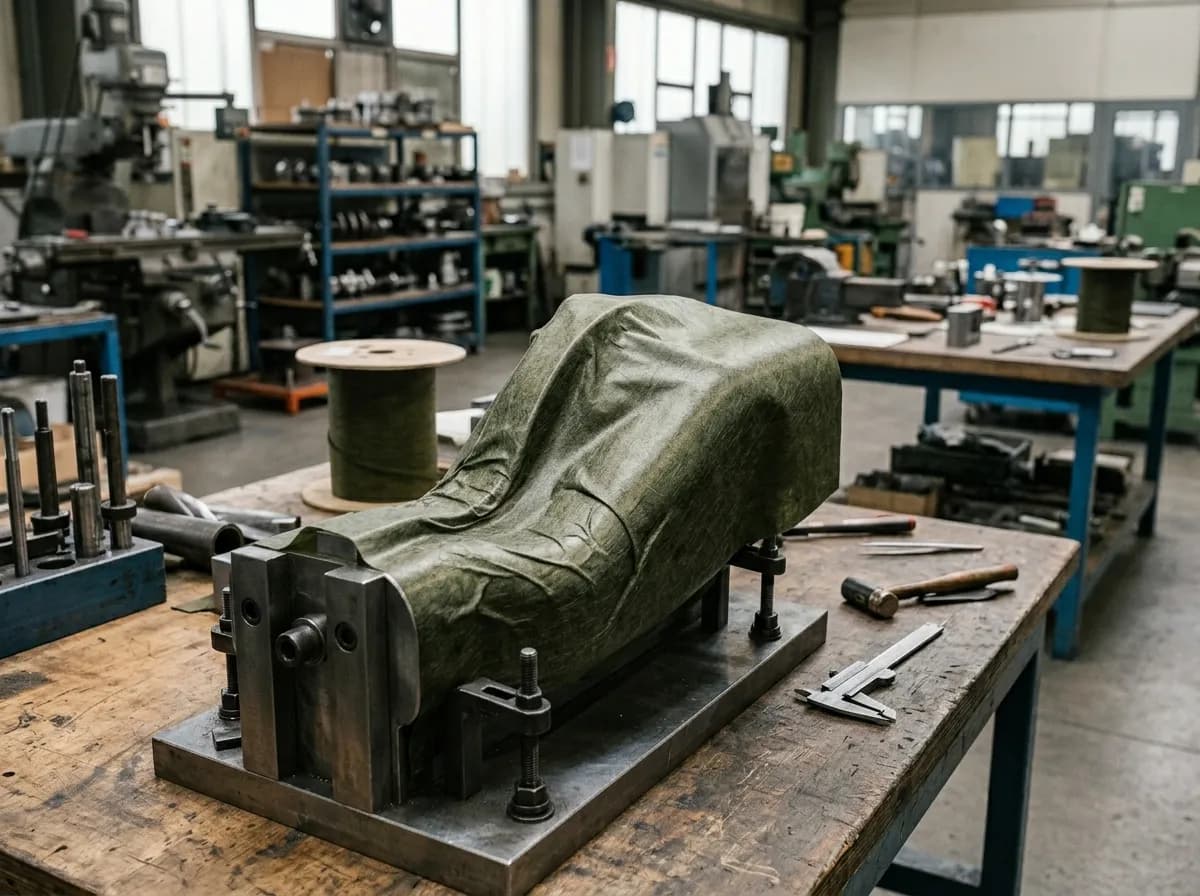

ФМГ — самая массовая марка формовочного миканита благодаря мусковитовой основе (дешевле флогопита на 25–40 %) и технологической простоте глифталевого связующего. Ежегодный объём применения ФМГ в России оценивается в сотни тонн — больше, чем у всех остальных марок формовочного миканита вместе взятых. Основной потребитель — производства серийного заводы асинхронных двигателей серий АИР, 4А, 5А мощностью до 100 кВт. Используется в пазовой изоляции статорных и роторных обмоток, в каркасах катушек возбуждения маломощных синхронных генераторов.

Экономика ФМГ в серийном производстве

Для завода, выпускающего 10 000 двигателей АИР-132 в месяц, расход пазовой изоляции составляет около 300 кг/месяц. Разница в цене мусковита и флогопита на этих объёмах даёт 300–500 тыс. руб. экономии ежемесячно. Для специальных режимов (тяговые машины, индукционные нагреватели) ФМГ недостаточен — там используются флогопитовые марки ФФГ, ФФК. Температурный предел ФМГ 500 °C полностью закрывает режимы массовых асинхронных двигателей (рабочая температура обмотки 80–155 °C), запас 3–6-кратный. В стандартных серийных асинхронниках ФМГ — оптимум стоимость/качество.

Связующее: глифталь

Глифталь — синтетическая алкидная смола, класс нагревостойкости F (155 °C). В формовочном миканите глифталь при нагреве до 120–150 °C пластифицируется, что обеспечивает формовать лист в паз или на оправку. После остывания связующее твердит структуру с сохранением геометрии. Технологически самое простое связующее линейки — совместимо со стандартным прессовым и пропиточным оборудованием без специальных настроек.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Технические параметры ФМГ

Стандарт	ТУ 273314-010-32394549-2018
Слюда	Щипаный мусковит по ГОСТ 3028-78
Связующее	Глифтальевое, ≤10 %
Плотность	2,05–2,15 г/см³
Длительная рабочая температура	500 °C
Кратковременная температура	600 °C
Прочность на изгиб	≥100 МПа
Электрическая прочность	≥16 кВ/мм
Класс связующего	F (155 °C)
Толщины (нормативный ряд)	0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00; 1,5; 2,0; 3,0; 4,0; 5,0 мм
По спецзаказу	до 120,0 мм (п. 1.5 ТУ)
Размер листа	≥500×600 мм

ФМГ как экономическая основа электромашиностроения

В структуре себестоимости серийного асинхронного двигателя мощностью 30 кВт пазовая изоляция составляет 2–4 % от общей стоимости. Переход с ФФГ на ФМГ (при технической возможности) даёт экономию 0,5–1 % от конечной цены двигателя. Поэтому ФМГ — основная рабочая лошадка заводов Белэлектромаш, Ярославский электромеханический, Алюминаевский электромеханический, Владимирский электромоторный. На объёмах массового предприятия (миллионы двигателей в год по РФ и СНГ) это десятки миллиардов рублей. Наше производство ФМГ в Красноярске — часть этого массового промышленного цикла.

Сравнение 11 марок формовочного миканита ТУ 273314-010

Марка	Слюда	Связующее	Арм.	Длит. t°	Изгиб
ФФГ	Флогопит	Глифталь	—	500–550 °C	≥100 МПа
ФФГА	Флогопит	Глифталь	стеклоткань	500–550 °C	≥120 МПа
ФФК	Флогопит	Силикон	—	700–750 °C	≥110 МПа
ФФКА	Флогопит	Силикон	стеклоткань	700–750 °C	≥130 МПа
ФФП	Флогопит	Полиэфир	—	600–650 °C	≥100 МПа
ФФПА	Флогопит	Полиэфир	стеклоткань	600–650 °C	≥120 МПа
ФМГ	Мусковит	Глифталь	—	500 °C	≥100 МПа
ФМГА	Мусковит	Глифталь	стеклоткань	500 °C	≥120 МПа
ФМК	Мусковит	Силикон	—	550 °C	≥110 МПа
ФМП	Мусковит	Полиэфир	—	500 °C	≥100 МПа
ФМПА	Мусковит	Полиэфир	стеклоткань	500 °C	≥120 МПа

Купить миканит формовочный ФМГ — цена и условия поставки

ООО «ИзолитПром» (ИНН 2464144782), Красноярск — производитель миканита формовочного ФМГ по ТУ 273314-010. Со склада — весь ряд толщин 0,10–5,0 мм, по спецзаказу — до 120 мм (срок 15–30 дней). В каждой партии — паспорт с клеймом ТУ 273314-010. Отгрузка 24 часа, минимум 10 кг. Доставка: ПЭК, «Деловые Линии», СДЭК. Контакты: +7 (953) 585-20-07, 2852007@bk.ru.
