Миканит формовочный ФМП ГОСТ 6122-75 оптом в Новосибирске — для электромашиностроительных предприятий

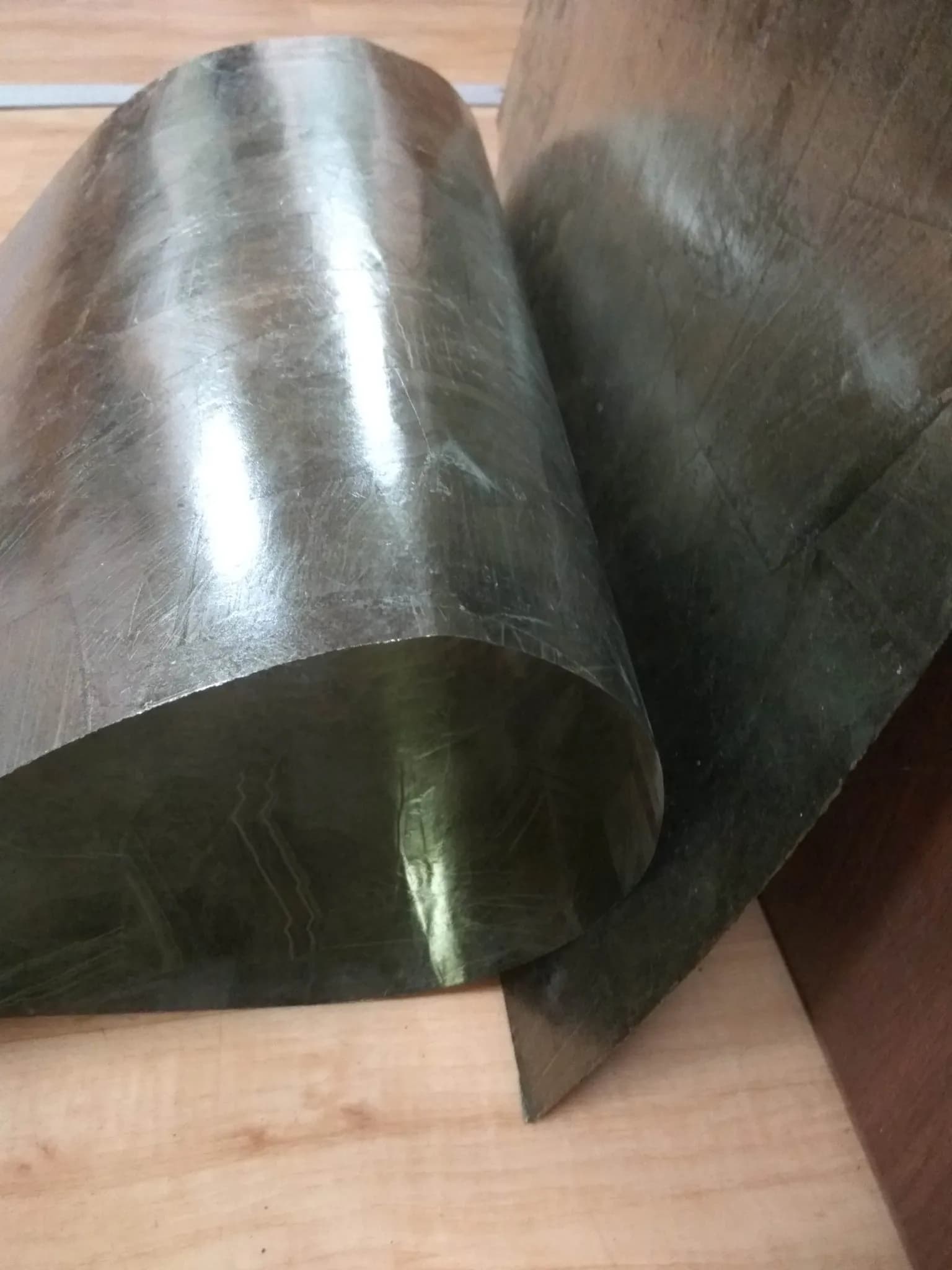

Миканит формовочный ФМП по ГОСТ 6122-75 — листовой диэлектрический материал из щипаной слюды-мусковит по ГОСТ 3028-78, склеенной полиэфирной смолой. ФМП — мусковитная марка П-серии ГОСТ 6122-75 для тонких изоляций класса F (155 °C): ряд всего 4 толщины (0,15–0,30 мм), выше 0,30 мм марка не нормируется. Приобрести миканит ФМП по ГОСТ 6122-75 напрямую от производителя — ООО «ИзолитПром», Красноярск: нормативные толщины 0,15–0,30 мм со склада, паспорт качества в комплекте с каждой партией.

Что означает марка ФМП

Буквенное обозначение расшифровывается по пункту 1.1 ГОСТ 6122-75 (дословная цитата):

«Ф (первая) — формовочный; М — мусковит; Ф (вторая) — флогопит; Г — глифталевая смола; П — полиэфирная смола; К — кремнийорганическая смола; А — пониженное содержание склеивающего вещества. Отсутствие буквы А означает нормальное содержание склеивающего вещества.»

• Ф — формовочный (тип миканита по назначению: формуется в трубки, цилиндры при нагреве)
• М — мусковит (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
• П — полиэфирная смола (класс нагревостойкости F, 155 °C длительно)
• Без буквы А — нормальное содержание связующего (применение по п. 2.5 ГОСТа: трубки/цилиндры). Пара с пониженным связующим — ФМПА (перейти к ФМПА →)

Почему у ФМП только 4 толщины до 0,30 мм

Приложение 2 ГОСТ 6122-75 (коды ОКП) нормирует ФМП ровно в четырёх толщинах: 0,15 / 0,20 / 0,25 / 0,30 мм. Толщины 0,35 мм и выше в ряду ФМП отсутствуют. Причина компактности ряда в том, что ФМП ориентирована на тонкие изоляционные прокладки и межвитковую изоляцию малогабаритных катушек класса нагревостойкости F (155 °C по полиэфирному связующему), где большие толщины не востребованы. Это самый короткий ряд среди мусковитных марок формовочного миканита — у ФМГ и ФМГА, например, 14 толщин до 1,50 мм включительно. Более толстые позиции с полиэфиром есть у флогопитовой ФФП (до 0,50 мм включительно).

Электрическая прочность ФМП — 41 кВ/мм на диапазоне 0,15–0,25 мм, 36 кВ/мм на 0,30 мм (Табл. 3). Это выше чем у флогопитовой ФФП на той же толщине (36/31 кВ/мм соответственно). Мусковит на полиэфире даёт максимальную электрическую прочность среди П-марок при промежуточном классе нагревостойкости F — компромисс между стандартным B (глифталь) и высоким H (кремнийорганика).

По удельному объёмному сопротивлению ФМП нормируется как другие П-марки (не как К-марки). Точные значения — в паспорте партии.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

ФМП против ФМПА: когда нужна А-пара

ФМП и ФМПА: одинаковый короткий ряд 4 толщины (0,15–0,30 мм), одинаковая мусковитная слюда на полиэфирном связующем класса F. Разница — пониженное содержание связующего у ФМПА (7–12% vs 12–20% у ФМП). Электрические нормы Табл. 3 одинаковы.

У ФМП — только трубки по п. 2.5 (у всех толщин ФМП ≤0,30 мм, цилиндры не применимы так как по п. 2.5 цилиндры нормируются от толщины > 0,5 мм). У ФМПА появляется возможность формования коллекторных манжет D≥30 мм (п. 2.6).

Технические характеристики ФМП

Стандарт	ГОСТ 6122-75 (Приложение 2 — коды ОКП), тип 33 по Табл. 1
Тип слюды	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
Связующее	Полиэфирная смола; массовая доля 12–20% (Табл. 3 ГОСТ 6122-75)
Класс нагревостойкости	F (155 °C длительно) — по классу полиэфирная смолы. В самом ГОСТ 6122-75 класс явно не указан; ориентир — ГОСТ 8865-93 / МЭК 60085
Нормативные толщины	0,15 / 0,20 / 0,25 / 0,30 мм — всего 4 толщин (Приложение 2 — коды ОКП ГОСТ 6122-75; Табл. 1 в OCR-изданиях 2003 может обрываться — Приложение 2 показывает полный ряд)
Допуск по толщине	От ±0,04 мм для 0,15–0,25 мм до ±0,22 / ±0,45 мм для 1,50 мм (среднее / в отдельных точках, Табл. 1 ГОСТа). Полные значения — в карточке толщины
Электрическая прочность	41 кВ/мм на 0,15–0,25 мм, 36 кВ/мм на 0,30–0,50 мм (Табл. 3 ГОСТ 6122-75)
Пробивное напряжение	В отдельных точках по Табл. 4 ГОСТа — различается по толщине; полные значения смотрите в карточке нужной толщины
Удельное объёмное сопротивление	Нормируется в исходном состоянии и после 48 часов при 95% влажности (Табл. 3 ГОСТ 6122-75); точные степени Х, Y — в паспорте партии
Массовая доля слюды	80–88% (Табл. 3 ГОСТ 6122-75), летучих ≤1%
Сырьё	Щипаный мусковит по ГОСТ 3028-78 + полиэфирная смола по ТД производителя (п. 2.7 ГОСТа)
Применение	Трубки (≤0,5 мм) или цилиндры (>0,5 мм) — п. 2.5 ГОСТ 6122-75

Сравнение марок формовочного миканита ГОСТ 6122-75

ГОСТ 6122-75 нормирует одиннадцать марок формовочного миканита — комбинации двух типов слюды (мусковит, флогопит) и трёх связующих (глифталь, полиэфир, кремнийорганика), а кроме того пять пар «с А / без А» и одну непарную марку ФМК. Отличия по слюде, связующему, классу нагревостойкости и применению:

Марка	Слюда	Связующее	Класс	Толщины, мм	А / без А
ФМГ	Мусковит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФМГА
ФМГА	Мусковит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФФГ	Флогопит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФФГА
ФФГА	Флогопит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФМП	Мусковит	Полиэфир	F (155°C)	0,15–0,30 (4 шт)	без А · пара: ФМПА
ФМПА	Мусковит	Полиэфир (пониж.)	F (155°C)	0,15–0,30 (4 шт)	с А · коллекторные манжеты
ФФП	Флогопит	Полиэфир	F (155°C)	0,15–0,50 (8 шт)	без А · пара: ФФПА
ФФПА	Флогопит	Полиэфир (пониж.)	F (155°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты
ФМК	Мусковит	Кремнийорганика	H (180°C)	0,40 / 0,45 / 0,50 (3 шт)	А-пары НЕТ · единственная
ФФК	Флогопит	Кремнийорганика	H (180°C)	0,15–0,50 (8 шт)	без А · пара: ФФКА
ФФКА	Флогопит	Кремнийорганика (пониж.)	H (180°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты

Где применяется ФМП

ФМП задействуется в тонких изоляционных узлах электродвигателей класса нагревостойкости F (155 °C), где мусковитная слюда обеспечивает максимальную электрическую прочность среди полиэфирных марок. Пробивное напряжение по мусковитной линии Табл. 4: 0,15 мм — 4,6 кВ, 0,20 мм — 6,2 кВ, 0,25 мм — 7,7 кВ, 0,30 мм — 8,1 кВ. Диапазон 0,15–0,30 мм охватывает межвитковую изоляцию малогабаритных катушек, тонкие прокладки между секциями обмоток небольших электродвигателей, изоляцию переходных зон в трансформаторах с принудительным охлаждением. Электрическая прочность ФМП: 41 кВ/мм на 0,15–0,25 мм, 36 кВ/мм на 0,30 мм (Табл. 3 ГОСТ 6122-75). Полиэфирная смола класса F обеспечивает работоспособность при устойчивой температуре обмотки 140–155 °C — промежуток между стандартным классом B (глифталь) и высоким классом H (кремнийорганика).

ФМП в сравнении с близкими марками. Разница — пониженное связующее у ФМПА открывает формование манжет (п. 2.6 ГОСТа). Против ФФП (флогопит, полиэфир, класс F): ФФП — 8 толщин до 0,50 мм, флогопит. Против ФМГ (мусковит, глифталь, класс B): ФМГ — 14 толщин до 1,50 мм, ФМП — 4 толщины до 0,30 мм. Если рабочая тепловой режим не превышает 130 °C — ФМГ перекрывает шире и дешевле. Против ФМПА (мусковит, полиэфир, А, класс F): те же 4 толщины, то же связующее. ФМП — только трубки (все 4 толщины ≤0,30 мм, цилиндры по п. 2.5 при >0,5 мм недостижимы в ряду ФМП). Оба мусковит, но связующее и класс разные. Для тонких позиций 0,15–0,30 мм из мусковита — ФМП даёт выше электрическую прочность (41/36 кВ/мм против 36/31 кВ/мм у ФФП). При 130–155 °C — ФМП нужен класс F. Если нужен флогопит или позиции 0,35–0,50 мм класса F — ФФП.

Формование ФМП по п. 2.5 ГОСТ 6122-75: трубки при толщине ≤0,5 мм — все 4 позиции ряда удовлетворяют этому условию. Удельное объёмное сопротивление у ФМП нормируется — в отличие от К-марок, где этот параметр в ГОСТе не задан. Цилиндры (>0,5 мм) из ФМП недостижимы: марка заканчивается на 0,30 мм. Содержание связующего у ФМП — 12–20% (нормальное), что сопоставимо с ФМГ (14–20%). Летучие ≤1% (Табл. 3). Полиэфирная смола размягчается при нагреве иначе чем глифталевая: температурный режим формования следует уточнять по паспорту партии или у производителя. По массе: 0,15 мм — 0,320 кг/м², 0,20 мм — 0,425 кг/м², 0,25 мм — 0,530 кг/м², 0,30 мм — 0,635 кг/м² (Прил. 1 ГОСТа).

Как выбрать толщину ФМП

Выбор толщины зависит от геометрии формования и требуемой электрической прочности. Ориентиры для ФМП:

• 0,15 мм — тончайшая позиция марки; межвитковая изоляция малогабаритных катушек класса F; электрическая прочность 41 кВ/мм (Табл. 3), пробивное 4,6 кВ (Табл. 4, мусковит); масса 0,320 кг/м².
• 0,20 мм — тонкие прокладки секций обмоток при рабочей температуре 130–155 °C; электрическая прочность 41 кВ/мм, пробивное 6,2 кВ; масса 0,425 кг/м²; допуск высшего сорта +0,04/−0,03 мм.
• 0,25 мм — стандартная межсекционная прокладка класса F; электрическая прочность 41 кВ/мм, пробивное 7,7 кВ; масса 0,530 кг/м²; допуск высшего сорта ±0,04 мм.
• 0,30 мм — максимальная и последняя нормативная толщина ряда ФМП; электрическая прочность 36 кВ/мм, пробивное 8,1 кВ; масса 0,635 кг/м².
• Если нужны толщины >0,30 мм класса F с мусковитом — мусковитные марки класса F в ГОСТ 6122-75 не нормируются выше 0,30 мм. Рассматривать ФФП (флогопит, класс F, до 0,50 мм).
• Если нужны манжеты класса F на мусковите — брать ФМПА (пониженное связующее, п. 2.6 ГОСТа).
• Если рабочая температура не выходит за 130 °C — ФМГ дешевле и шире по ряду (14 толщин до 1,50 мм).

Условное обозначение при заказе

Примеры для ФМП: По п. 1.3 ГОСТ 6122-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта.

0,15 мм, размер слюды 4, межвитковая изоляция малогабаритных катушек класса F	Миканит ФМП 0,15—4 ГОСТ 6122-75
0,25 мм, размер слюды 4, межсекционные прокладки обмоток при 130–155 °C	Миканит ФМП 0,25—4 ГОСТ 6122-75
0,30 мм, смешанные размеры слюды 4 и 0,5, верхняя позиция ряда класса F	Миканит ФМП 0,30—4 и 0,5 ГОСТ 6122-75

Частые вопросы о миканите ФМП

Зачем выбирать ФМП если есть ФМГ с теми же данными по слюде?

Доставка в Новосибирске обычно 2-3 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Класс нагревостойкости. Электрическая прочность у обоих при 0,15–0,25 мм одинакова (41 кВ/мм), но при 0,30 мм ФМП — 36 кВ/мм (диапазон 0,30–0,50 мм), а ФМГ тот же 36 кВ/мм. При рабочей температуре обмотки 140–155 °C ФМГ работает за пределами своего класса, ФМП — в норме. ФМГ — глифталь (B, 130 °C), ФМП — полиэфир (F, 155 °C). Разница — только в температурном ресурсе связующего.

Почему у ФМП нет толщин свыше 0,30 мм?

Нормативный ряд ФМП задан Приложением 2 ГОСТ 6122-75 — четыре толщины: 0,15 / 0,20 / 0,25 / 0,30 мм. Более широкий П-ряд на флогопите — ФФП (8 толщин до 0,50 мм). Стандарт ориентировал эту марку на тонкие изоляции. Для мусковита выше 0,30 мм с классом F нормативного пути в ГОСТ 6122-75 нет.

Нормируется ли удельное объёмное сопротивление у ФМП?

Да. ФМП — полиэфирная марка П-серии, у которой Табл. 3 ГОСТ 6122-75 устанавливает нормы удельного объёмного сопротивления в исходном состоянии и после увлажнения. Это отличает ФМП от кремнийорганических марок (ФМК, ФФК, ФФКА), у которых этот параметр в ГОСТе не нормируется.

Можно ли применить ФМП вместо ФМПА если нет потребности в манжетах?

Да. Электрические нормы Табл. 3 и 4 у обоих идентичны. Если узел — трубки (размер по толщине ≤0,5 мм по п. 2.5 ГОСТа), а не коллекторные манжеты — ФМП и ФМПА применимы в одинаковых условиях. ФМПА пластичнее при нагреве (меньше связующего), что может быть плюсом в сложной формовке, но не является обязательным для простых трубок.

Что указывать в заявке при заказе ФМП 0,20 мм?

По п. 1.3 ГОСТ 6122-75: «Миканит ФМП 0,20—4 ГОСТ 6122-75». Если нужен иной размер слюды — указать вместо цифры 4 нужный: «Миканит ФМП 0,20—1 ГОСТ 6122-75».

Есть ли сорт высший у ФМП при 0,30 мм?

По Табл. 1 ГОСТ 6122-75 толщина 0,30 мм имеет нормы высшего сорта: ±0,05/−0,04 мм среднее и ±0,10 мм в точках. Это применимо к марке ФМП — данные по допускам общие для всех марок.

Купить миканит ФМП — цена и условия поставки

ООО «ИзолитПром» производит и отгружает миканит формовочный ФМП по ГОСТ 6122-75 со склада в Красноярске. Стоимость ФМП рассчитывается под заказ — зависит от толщины, тиража, размера листа и варианта слюды (размер щипаной слюды задаётся в условном обозначении, см. раздел выше). Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение по телефону или email.

В каждой отгрузке — паспорт качества партии ГОСТ 6122-75. Доставка по России — через ПЭК, «Деловые Линии», СДЭК. Стандартная отгрузка — в течение 24 часов после согласования заказа. Минимальные партии и условия оптовой поставки — по согласованию с менеджером.

Заказать ФМП по ГОСТ 6122-75 или запросить паспортные значения по конкретным партиям — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Скачать прайс-лист или запросить счёт — по запросу у менеджера.
