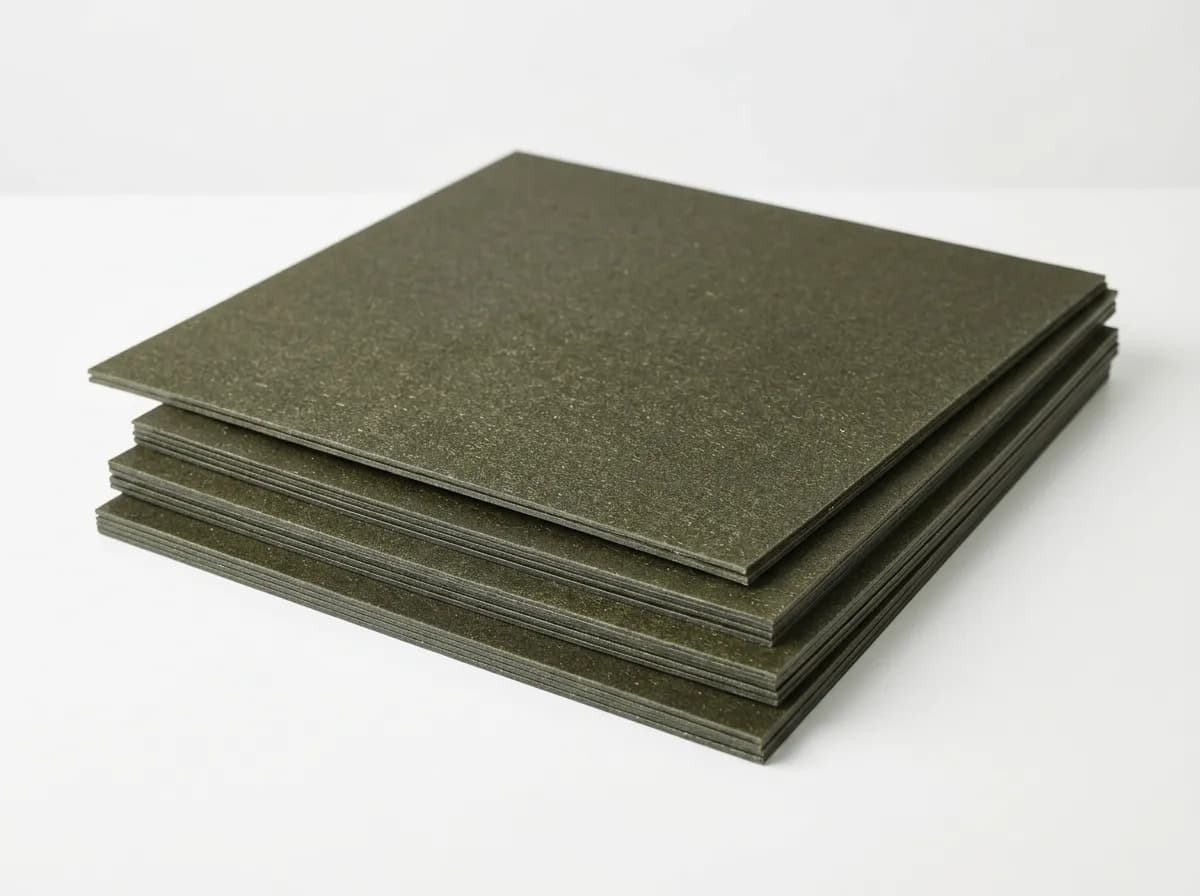

Миканит прокладочный ПСГ по ТУ 273314-013-32394549-2018 — специальная марка прокладочного миканита на слюдяной бумаге и глифталевом связующем. В ТУ-линейке это отдельное специальное исполнение для жестких электроизоляционных деталей, где важны согласованное исполнение материала и режим работы по ТУ.

Расшифровка марки ПСГ

• П — прокладочный миканит.
• С — специальная слюдяная бумага.
• Г — глифталевое связующее.

Технические характеристики ПСГ ТУ

Стандарт	ТУ 273314-013-32394549-2018
Материал	Листовой прессованный материал на специальной слюдяной бумаге
Связующее	Глифталевое связующее
Содержание слюды	Не менее 90%
Содержание связующего	Не более 10%
Плотность	1,70-2,25 г/см3
Длительно допустимая рабочая температура	Не менее 900 °C
Кратковременно допустимая температура	Не менее 1000 °C
Потеря массы при 500 °C	Не более 1%
Потеря массы при 700 °C	Не более 2%
Прочность при изгибе	Не менее 150 МПа
Водопоглощение за 24 ч при 23 °C	Не более 1%
Электрическая прочность при 23 °C	Не менее 18 кВ/мм
Удельное объемное сопротивление при 23 °C	Не менее 10^15 Ом·см
Удельное объемное сопротивление при 500 °C	Не менее 10^10 Ом·см
Огнестойкость	UL94 V-0 / 90V0
Дымообразующее испытание	Не более 8 с

Толщины и форматы листов

По ТУ прокладочный миканит изготавливается толщиной от 0,10 до 30,0 мм. По спецзаказу и по согласованию возможны увеличенные толщины до 50,0 мм и более, если это возможно технологически.

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто востребован формат 600×1000 мм — половина стандартного листа. Кроме того возможна поставка других размеров по согласованию: например, 500×600 мм, полосы, карты и заготовки по чертежу.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; по спецзаказу до 50,0 мм и более
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

ПСГ или ПСК: что выбрать

ПСГ — базовое исполнение специальной марки на глифталевом связующем. ПСК выбирают, когда в специальном исполнении требуется кремнийорганическое связующее и более жесткие требования к согласованным режимам работы.

Параметр	ПСГ ТУ	ПСК ТУ
Связующее	Глифталевое	Кремнийорганическое
Длительная температура	Не менее 900 °C	Не менее 1000 °C
Кратковременная температура	Не менее 1000 °C	Не менее 1100 °C
Электрическая прочность	Не менее 18 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 150 МПа	Не менее 160 МПа

Где применяется ПСГ ТУ

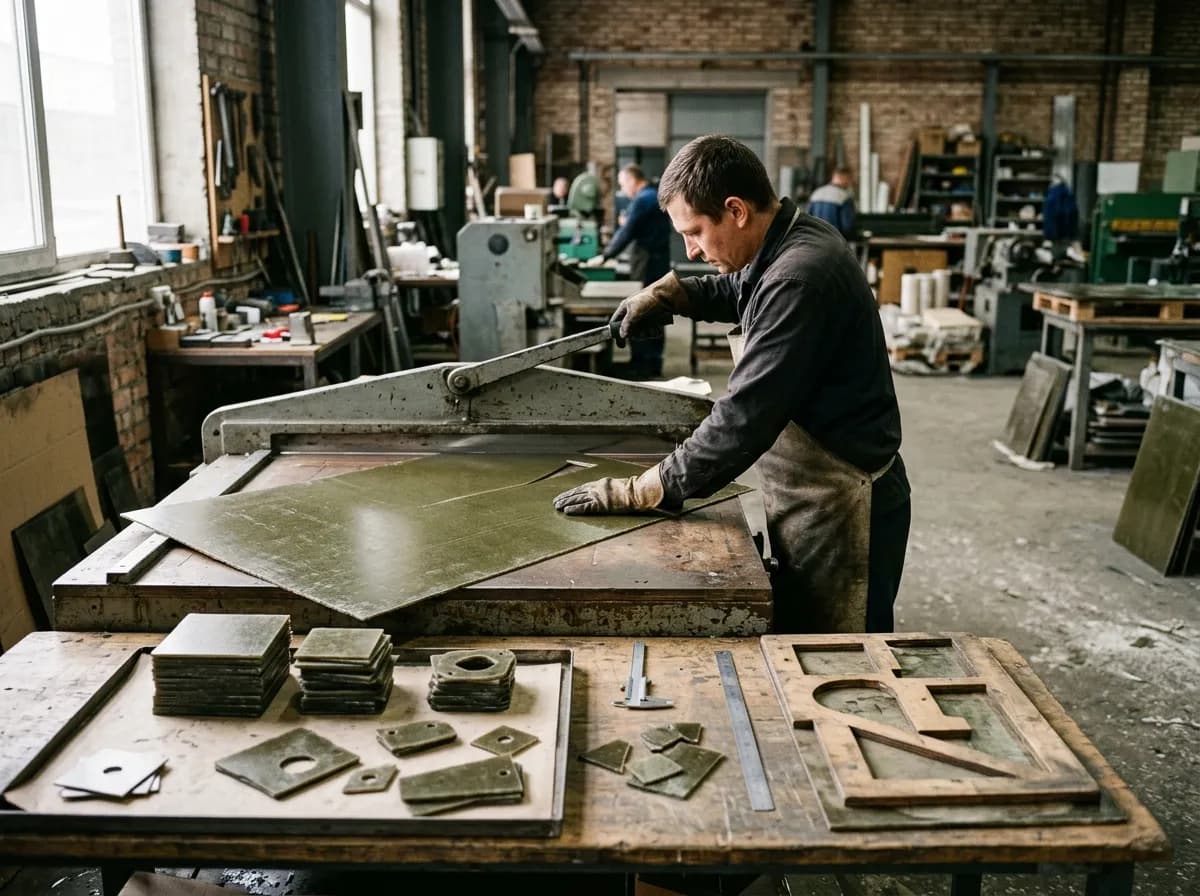

Продукт выбирают, когда стандартных мусковитовых и флогопитовых марок недостаточно по согласованным условиям работы, но не требуется исполнение ПСК. ПСГ ТУ применяют для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов, перегородок и листовых заготовок в специальных исполнениях по ТУ.
