Исполнение ТУ
ПФК: что это за прокладочный миканит
ПФК — жёсткий листовой прокладочный миканит на основе флогопит. Связующее — кремнийорганическая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПФК по ТУ — прокладочный электроизоляционный материал на основе флогопитовой слюдяной бумаги. Название марки связывает назначение с конкретной конструкцией и документом.
На новосибирской странице материал сначала рассматривается глазами инженера, затем — как предмет закупки. Размерные варианты находятся в каталоге ниже, а запрос цены относится к выбранному исполнению.
- Основа
- флогопит
- Связующее
- кремнийорганическая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
по техническим условиям
ПФК
Флогопитовая бумага
Кремнийорганика

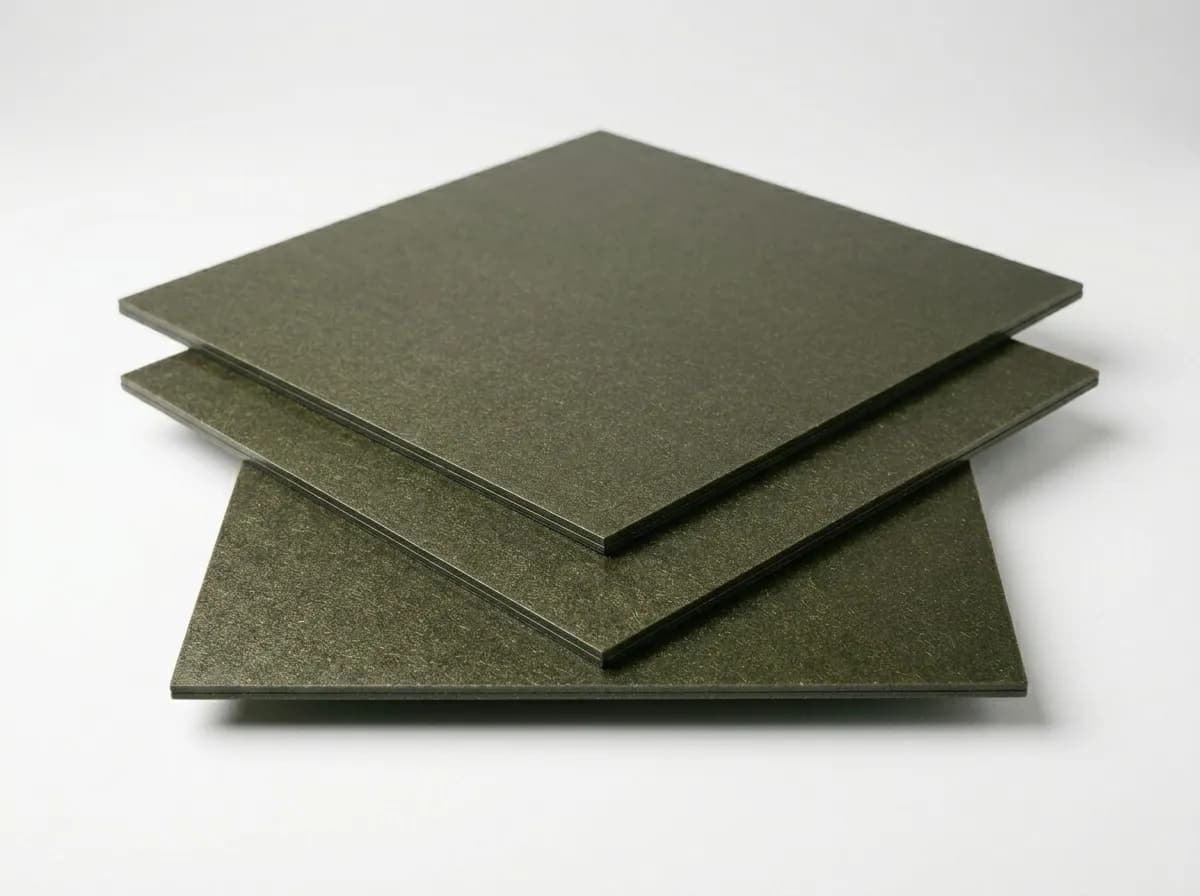

Миканит прокладочный ПФК по техническим условиям — жесткий листовой электроизоляционный материал на флогопитовой слюдяной бумаге и кремнийорганическом связующем. Это термостойкая ТУ-марка для прокладок, шайб, перегородок и изоляционных деталей, где нужна более высокая рабочая температура, чем у глифталевых исполнений, и стабильная геометрия листа при нагреве.
По конструкции ПФК ТУ уже не похож на старый классический миканит на щипаной слюде. Материал получается более цельным и однородным по всему листу, визуально и технологически ближе к современному слюдопластовому листу. За счет этого его удобнее использовать для раскроя, вырубки, механической обработки и изготовления жестких электроизоляционных деталей по чертежу.
Что означает марка ПФК
- П — прокладочный миканит для жестких электроизоляционных прокладок, шайб и перегородок.
- Ф — флогопитовая слюдяная основа.
- К — кремнийорганическое связующее.
Буква К обозначает кремнийорганическое связующее. Для готового ПФК по ТУ нормируются не менее 700 °C длительно и не менее 1000 °C кратковременно; для ПФГ — соответственно не менее 650 и 900 °C. Поэтому ПФК выбирают там, где рабочий узел живет при устойчиво повышенной температуре, где нужны меньшие термопотери и более высокий запас по электрическим показателям.
Почему выбирают ПФК ТУ
Когда ПФК лучше ПФГ
Если узел работает в более тяжелом температурном режиме, чем может потребоваться для базовой флогопитовой марки, обычно смотрят в сторону ПФК. Для ПФК по ТУ заложены более высокая длительная температура, более высокий кратковременный режим, меньшая потеря массы при нагреве и более высокий уровень электрической прочности.
Когда ПФК удобен в производстве
Когда ПФК нужен вместо мусковитовых марок
Если задача упирается именно в температуру, мусковитовые ТУ-марки обычно проигрывают флогопитовым. Поэтому ПФК логичен в тех случаях, где нужна не просто жесткая изоляционная прокладка, а именно высокотемпературное исполнение на флогопите.
Толщины ПФК по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПФК: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | флогопит |
|---|---|
| Связующее | кремнийорганическая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | флогопитовая слюдяная бумага |
|---|---|
| Связующее | кремнийорганическое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 2,05–2,15 г/см³ |
| Рабочая температура | 700 °C длительно; 1000 °C кратковременно |
| Термическая потеря массы | не более 1% при 500 °C; 2% при 700 °C |
| Прочность при изгибе | не менее 140 МПа |
| Водопоглощение | не более 1% |
| Электрическая прочность | не менее 20 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^17 Ом·см при 23 °C; 10^12 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 4 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Миканит ПФК изготавливается на основе материала «флогопитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Стандартный полный формат листа — 1000×1200 мм. На практике часто используется формат 600×1000 мм как типовой раскрой половины листа. Также возможна поставка других размеров по согласованию: например, 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | флогопитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПФК ТУ
| Стандарт | по техническим условиям |
| Материал | Листовой прессованный материал на флогопитовой слюдяной бумаге |
| Связующее | Кремнийорганическое связующее |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 2,05-2,15 г/см3 |
| Длительно допустимая рабочая температура | Не менее 700 °C |
| Кратковременно допустимая температура | Не менее 1000 °C |
| Потеря массы при 500 °C | Не более 1% |
| Потеря массы при 700 °C | Не более 2% |
| Прочность при изгибе | Не менее 140 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 1% |
| Электрическая прочность при 23 °C | Не менее 20 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^17 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^12 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 4 с |
Для сайта это и есть основная логика марки: ПФК ТУ — флогопитовая высокотемпературная позиция в прокладочном миканите по ТУ. Если нужна базовая флогопитовая марка, обычно смотрят на ПФГ; если нужен более высокий температурный режим и более сильные электрические показатели, переходят на ПФК.
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПФК
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Выбор начинают с применяемых ТУ и функции детали, после чего уточняют требуемую геометрию и способ обработки. После этого сравнивают карточки одной нормативной группы.
Для предложения нужны ПФК по ТУ, толщина, размеры листа или детали, объём и чертёж при наличии. Такой порядок сокращает лишние варианты и делает коммерческий расчёт предметным.
Краткая схема помогает сопоставить назначение и конструкцию. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПФК · ГОСТ 6121-75 | Одинаковая марка, но другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМК · ТУ | То же связующее, другая слюдяная основа: мусковит | Документ, состав, показатели и применимость к детали |
| ПФГ · ТУ | Та же слюдяная основа, другое связующее: глифталевая смола | Документ, состав, показатели и применимость к детали |
| ПСК · ТУ | То же связующее, другая слюдяная основа: синтетическая слюдяная бумага | Документ, состав, показатели и применимость к детали |
Чем ПФК ТУ отличается от ПФК ГОСТ
ПФК по ГОСТ 6121-75 — это классический прокладочный миканит на щипаной флогопитовой слюде. ПФК по ТУ сохраняет саму логику марки: прокладочный материал на флогопитовой основе с кремнийорганическим связующим, но выполнен уже на слюдяной бумаге. Поэтому ТУ-версия выглядит ровнее, лучше держит однородность листа и воспринимается как более современное исполнение марки.
| Критерий | ПФК ГОСТ 6121-75 | ПФК по техническим условиям |
|---|---|---|
| Основа | Щипаная слюда-флогопит | Слюдяная бумага на основе флогопита |
| Связующее | Кремнийорганическая смола | Кремнийорганическое связующее |
| Структура листа | Классический слоистый миканит | Более однородный прессованный лист |
| Подача материала | ГОСТ-марка традиционного типа | Современная ТУ-марка на бумажной слюдяной основе |
Практический смысл для заказчика: если нужен именно жесткий листовой материал под повышенную температуру, раскрой и изготовление деталей, ПФК ТУ обычно воспринимается как более современный и технологичный вариант, чем классический ПФК по ГОСТу.
Как выбрать толщину ПФК ТУ
Толщину подбирают не только по электрической прочности, но и по конструкции узла. Тонкие позиции используют там, где важен точный зазор и малый размер детали. Средние толщины чаще идут на стандартные прокладки и шайбы. Толстые листы уже работают как жесткий конструкционный электроизоляционный материал под механическую обработку.
- 0,10-0,50 мм — тонкие прокладки, дистанционные элементы, межслойные изоляционные детали.
- 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки и детали электрических аппаратов.
- 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
- 15,00-30,00 мм — массивные конструкционные элементы, тепловые экраны, опорные изоляционные детали.
ПФК или ПФГ: что выбрать
Обе марки относятся к флогопитовой ТУ-линейке, но решают немного разные задачи. ПФГ — это базовое исполнение на глифталевом связующем. ПФК — более термостойкое исполнение на кремнийорганике, с более сильными характеристиками по температуре, электрической прочности и термопотерям.
| Параметр | ПФГ ТУ | ПФК ТУ |
|---|---|---|
| Основа | Флогопитовая бумага | Флогопитовая бумага |
| Связующее | Глифталевое | Кремнийорганическое |
| Материал и диапазон поставки | флогопитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 15 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 100 МПа | Не менее 140 МПа |
Сравнение и выбор
| Параметр | ПФГ ТУ | ПФК ТУ |
|---|---|---|
| Основа | Флогопитовая бумага | Флогопитовая бумага |
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 650 °C | Не менее 700 °C |
| Кратковременная температура | Не менее 900 °C | Не менее 1000 °C |
| Электрическая прочность | Не менее 15 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 100 МПа | Не менее 140 МПа |

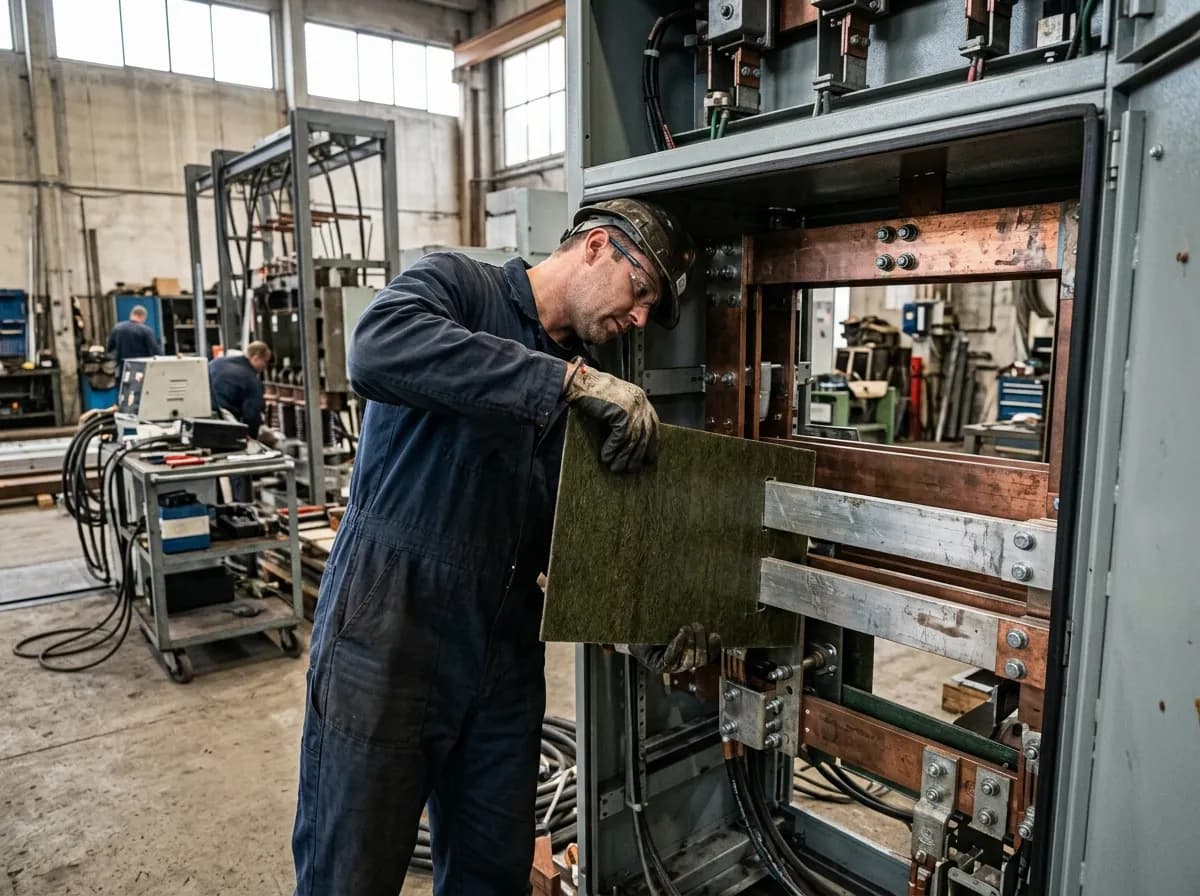

Применение ПФК
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
ПФК по ТУ применяют для прокладок, перегородок, шайб и пластин, когда проектом требуется флогопитовое кремнийорганическое исполнение. Чертёж показывает форму, но не всегда полностью раскрывает марку материала.
Эта марка не является сокращённым названием ПФК по ГОСТ: различия основы и документа нужно сохранять в спецификации. Если обозначение неполное, сначала восстанавливают функцию детали и исходный документ.
Для Новосибирска можно направить заявку на миканит прокладочный пфк по ту по марке, спецификации или чертежу.
Ответ связывает выбранное исполнение с размерами и количеством. Условия поставки и доступность подтверждаются для конкретной партии, без общего обещания на всю категорию.
Где применяется ПФК ТУ
ПФК ТУ используют для жестких электроизоляционных прокладок, шайб, перегородок, дистанционных пластин и листовых заготовок в электрических машинах, аппаратах и нагревательном оборудовании. Марка уместна там, где конструкция работает в более тяжелом тепловом режиме и где к листу предъявляют не только электрические, но и механические требования.
Чаще всего ПФК ТУ рассматривают как материал для тех случаев, когда обычная “просто прокладка” уже превращается в ответственную изоляционную деталь: узел нагревается, лист нужно резать в размер, обрабатывать и получать стабильный результат по партии.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Как обозначать и заказывать ПФК ТУ
При заказе обычно указывают марку, толщину, формат листа и стандарт. Для стандартной листовой поставки формулировка может выглядеть так:
Миканит ПФК 3,00 1000×1200 по техническим условиямМиканит ПФК 1,50 600×1000 по техническим условиямМиканит ПФК 20,00 500×600 по техническим условиям— только по спецзаказу
Если нужны полосы, карты, детали по чертежу, нестандартные толщины или партия на конкретную задачу, это лучше согласовывать отдельно. Паспорт качества оформляется на партию, а формат раскроя и способ поставки уточняются на этапе заказа.
Заказать ПФК ТУ
Купить ПФК ТУ можно как в стандартных листах, так и в виде раскроенных заготовок под размер заказчика. Если нужно подобрать толщину, формат и тип поставки под ваш узел, удобнее сразу прислать задачу или чертеж. Так проще быстро понять, нужна ли базовая марка ПФГ или лучше сразу закладывать ПФК.
