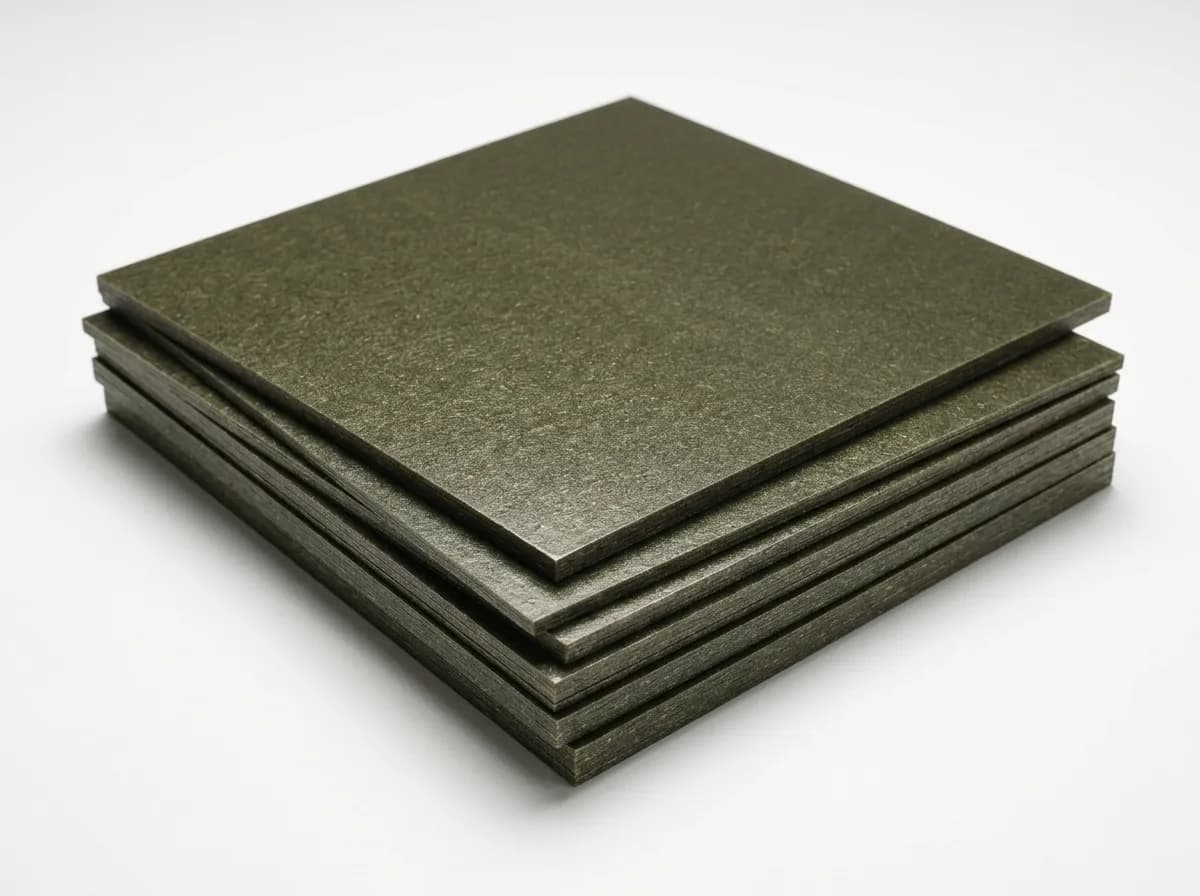

ПМГ: что это за прокладочный миканит
ПМГ — жёсткий листовой прокладочный миканит на основе мусковит. Связующее — глифталевая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПМГ по ТУ — жёсткий листовой прокладочный миканит на основе мусковитовой слюдяной бумаги с глифталевым связующим. Границы категории определяют по конструкции, назначению и документу до перехода к вариантам и цене.
В новосибирском каталоге материал описан как самостоятельная товарная группа. Варианты толщины в каталоге относятся к одному обозначению, а не к разным по назначению материалам; выбор сохраняет связь с документом и реальной деталью.
- Основа
- мусковит
- Связующее
- глифталевая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
ТУ
ПМГ
Мусковитовая бумага
глифталевое связующее
Миканит ПМГ изготавливается на основе материала «мусковитовая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Обзор и назначение
Миканит прокладочный ПМГ по ТУ — листовой прессованный электроизоляционный материал на слюдяной бумаге из мусковита с глифталевым связующим. Для готового ПМГ по ТУ установлены длительно допустимая рабочая температура не менее 500 °C и кратковременно допустимая температура не менее 700 °C. Эти показатели относятся к прессованной композиции в целом; объяснение через добавление АХФС в ТУ не приведено. В современной ТУ-линейке это базовая мусковитовая марка для жёстких прокладок, шайб и листовых изоляционных деталей.
Расшифровка марки ПМГ
- П — прокладочный миканит для жёстких электроизоляционных прокладок и шайб.
- М — мусковитовая слюдяная бумага.
- мусковитовая слюдяная бумага; глифталевое связующее; параметры — по ТУ и сопроводительным документам.
Состав и конструкция
- П — прокладочный миканит для жёстких электроизоляционных прокладок и шайб.
- М — мусковитовая слюдяная бумага.
- Г — глифталевое связующее. Для ПМГ по ТУ это связующее соединяет слои мусковитовой слюдяной бумаги; показатели готового листа определяются требованиями к композиции в целом.
Толщины ПМГ по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПМГ: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | мусковит |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | мусковитовая слюдяная бумага |
|---|---|
| Связующее | глифталевое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 1,70–2,25 г/см³ |
| Рабочая температура | 500 °C длительно; 700 °C кратковременно |
| Термическая потеря массы | не более 2% при 500 °C; 3% при 700 °C |
| Прочность при изгибе | не менее 120 МПа |
| Водопоглощение | не более 2% |
| Электрическая прочность | не менее 18 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 8 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм — половина стандартного листа. Также возможна поставка других размеров по согласованию: например, 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПМГ ТУ
| Стандарт | ТУ |
| Материал | Листовой прессованный материал на мусковитовой слюдяной бумаге |
| Связующее | Глифталевое связующее. Температурные показатели ПМГ по ТУ относятся к готовому прессованному материалу на мусковитовой слюдяной бумаге, а не к отдельному связующему. |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 1,70-2,25 г/см3 |
| Длительно допустимая рабочая температура | Не менее 500 °C |
| Кратковременно допустимая температура | Не менее 700 °C |
| Потеря массы при 500 °C | Не более 2% |
| Потеря массы при 700 °C | Не более 3% |
| Прочность при изгибе | Не менее 120 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 2% |
| Электрическая прочность при 23 °C | Не менее 18 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^15 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^10 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 8 с |
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПМГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Сначала подтверждают ПМГ и применяемые ТУ, затем выбирают толщину и формат. Любую замену сопоставляют с исходным документом до расчёта партии.
В запросе указывают ПМГ по ТУ, толщину, размер листа либо детали и необходимое количество. Если часть сведений отсутствует, это отмечают прямо и дополняют описание узла.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПМГ · ГОСТ 6121-75 | Одинаковая марка, но другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМК · ТУ | Та же слюдяная основа, другое связующее: кремнийорганическая смола | Документ, состав, показатели и применимость к детали |
| ПФГ · ТУ | То же связующее, другая слюдяная основа: флогопит | Документ, состав, показатели и применимость к детали |
| ПСГ · ТУ | То же связующее, другая слюдяная основа: синтетическая слюдяная бумага | Документ, состав, показатели и применимость к детали |
Чем ПМГ ТУ отличается от ПМГ ГОСТ
| Критерий | ПМГ ГОСТ 6121-75 | ПМГ ТУ |
|---|---|---|
| Основа | Щипаная слюда-мусковит (ГОСТ 3028-78) | Слюдяная бумага на основе мусковита |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Кратковременная температура | Не нормируется отдельно | До 700 °C |
| Стандартный лист | 1000×1200 мм | 1000×1200 мм |
| Структура листа | Слоистый из пластинок слюды | Однородный прессованный лист |
| Удельное сопротивление при 23 °C | ≥10¹³ Ом·см | ≥10¹⁵ Ом·см |
ПМГ или ПМК: что выбрать
ПМГ выбирают как базовую мусковитовую марку на глифталевом связующем. Если нужен более высокий кратковременный температурный запас, меньшие термопотери и более сильные электрические показатели, обычно рассматривают ПМК на кремнийорганическом связующем.
| Параметр | ПМГ ТУ | ПМК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 500 °C | Не менее 500 °C |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 120 МПа | Не менее 160 МПа |
Сравнение и выбор
ПМГ по ГОСТ 6121-75 — классический прокладочный миканит 1975 года: щипаная мусковитовая слюда на чистой глифталевой смоле, длительная рабочая температура — класс B (до 130 °C). ПМГ по ТУ — отдельное исполнение: мусковитовая слюдяная бумага на глифталевом связующем. Для готового материала по ТУ нормируются не менее 500 °C длительно и не менее 700 °C кратковременно; эти значения не являются характеристиками отдельно взятого связующего. ТУ-вариант рассматривают для прокладочной изоляции, в том числе в нагретых узлах, с проверкой документа поставки и условий конкретного применения. Совпадение марки не заменяет согласование требований при переходе с исполнения по ГОСТ на исполнение по ТУ.
| Критерий | ПМГ ГОСТ 6121-75 | ПМГ ТУ |
|---|---|---|
| Основа | Щипаная слюда-мусковит (ГОСТ 3028-78) | Слюдяная бумага на основе мусковита |
| Связующее | Глифталевая смола (чистая органика) | Глифталевое связующее |
| Длительная температура | Класс B, до 130 °C | Не менее 500 °C для готового материала |
| Кратковременная температура | Не нормируется отдельно | До 700 °C |
| Диапазон толщин | 0,50–5,00 мм | Серийные номиналы 0,10–10,00 мм; другие номиналы, включая 15, 20 и 30 мм, — по согласованию, до 50,0 мм |
| Стандартный лист | 1000×1200 мм | 1000×1200 мм |
| Структура листа | Слоистый из пластинок слюды | Однородный прессованный лист |
| Удельное сопротивление при 23 °C | ≥10¹³ Ом·см | ≥10¹⁵ Ом·см |
| Огнестойкость | Не нормируется | UL 94 V-0 для толщин, охваченных протоколом испытаний |
ПМГ ТУ не отменяет ПМГ ГОСТ — это два разных продукта под одной маркировкой для разных задач. ГОСТ-материал нужен там, где паспорт оборудования или ТЗ заказчика прямо ссылается на ГОСТ 6121-75. ТУ-материал — там, где определяющие требования: высокая рабочая температура, нестандартная толщина, большой формат листа или огнестойкость по UL94. Подробный разбор обоих вариантов с цифрами по всем характеристикам — в статье «Миканит ГОСТ vs ТУ: сравнение характеристик и выбор».
| Параметр | ПМГ ТУ | ПМК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 500 °C | Не менее 500 °C |
| Кратковременная температура | Не менее 700 °C | Не менее 800 °C |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 120 МПа | Не менее 160 МПа |
Применение ПМГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
ПМГ используют для раскроя жёстких электроизоляционных прокладок, пластин и шайб при соответствии требованиям детали. В новой конструкции отправной точкой становятся чертёж и требования проекта.
Совпадение размера с ПФГ, ПСГ или другой маркой не доказывает взаимозаменяемость. Так круг вариантов сужается до проверки марки, а не до случайного совпадения толщин.
Для Новосибирска можно направить спецификацию или заявку на подбор миканит прокладочный пмг по ту. Запрос остаётся привязанным к выбранному исполнению.
Предложение содержит марку, геометрию и объём. Доступность и способ поставки подтверждаются перед заказом.

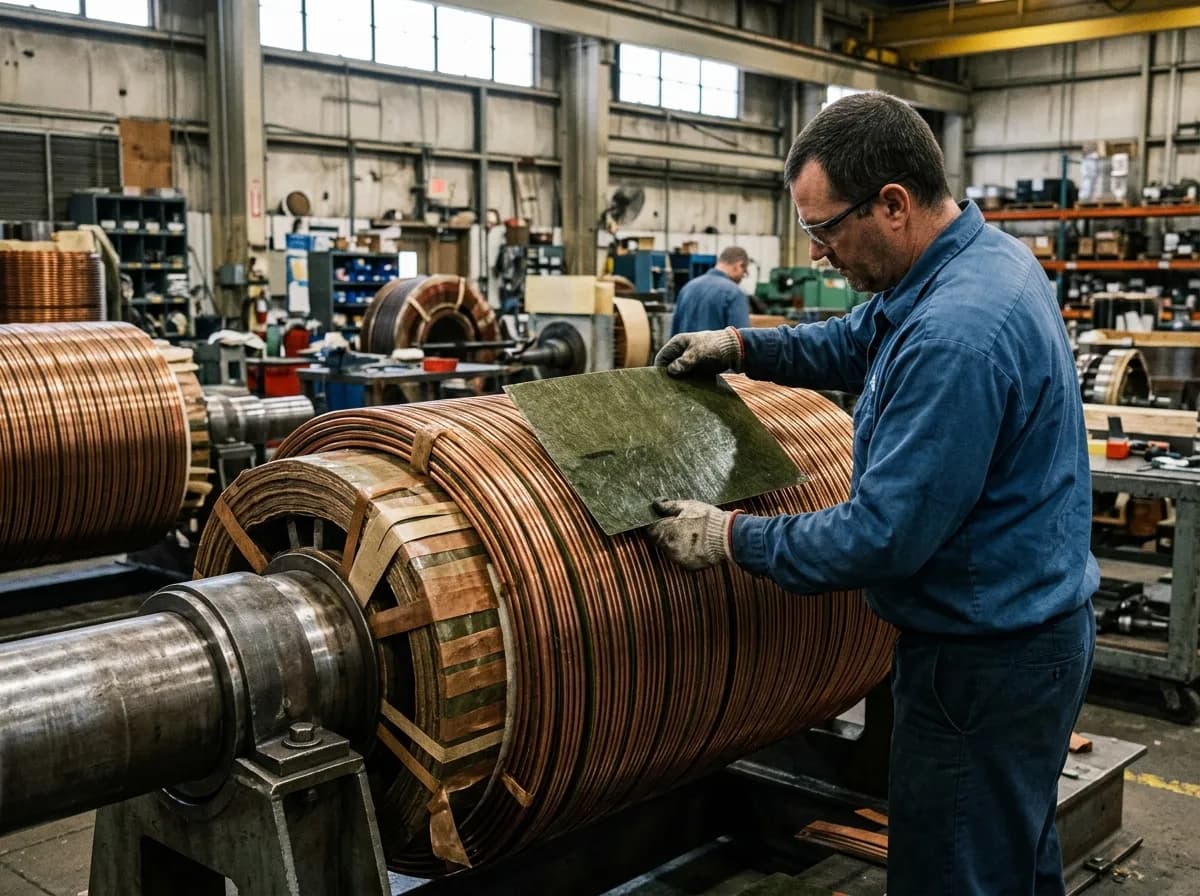

Где применяется ПМГ ТУ
ПМГ ТУ применяют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах и нагревательных приборах. Марка подходит для узлов, где нужна мусковитовая основа, стабильная геометрия листа и более однородная структура по сравнению с классическим миканитом на щипаной слюде.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Заказать ПМГ ТУ
При заказе указывают марку, толщину, размер листа и стандарт: например, Миканит ПМГ 1,00 600×1000 ТУ. Нестандартные толщины и размеры листа согласуются отдельно; паспорт качества оформляется на партию.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если они неизвестны, опишите узел и задачу.
- ✓ марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
