Миканит прокладочный ПФГ ТУ оптом в Новосибирске — для электромашиностроительных предприятий

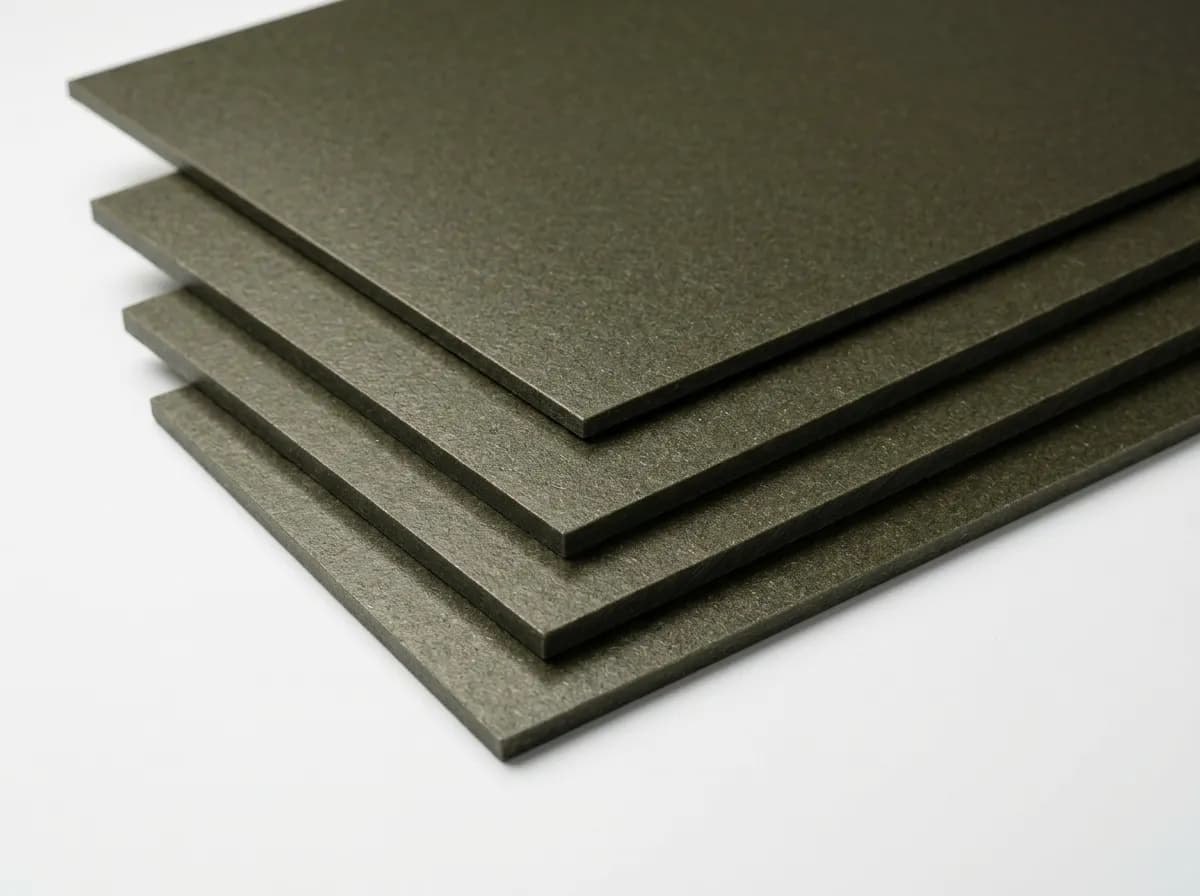

Миканит прокладочный ПФГ по ТУ 273314-013-32394549-2018 — жесткий листовой электроизоляционный материал на флогопитовой слюдяной бумаге и глифталевом связующем. Это базовая флогопитовая марка прокладочного миканита по ТУ, которую выбирают для жестких прокладок, шайб, дистанционных элементов и других листовых деталей, когда нужен более высокий температурный уровень, чем у мусковитовых марок, но нет необходимости переходить на ПФК.

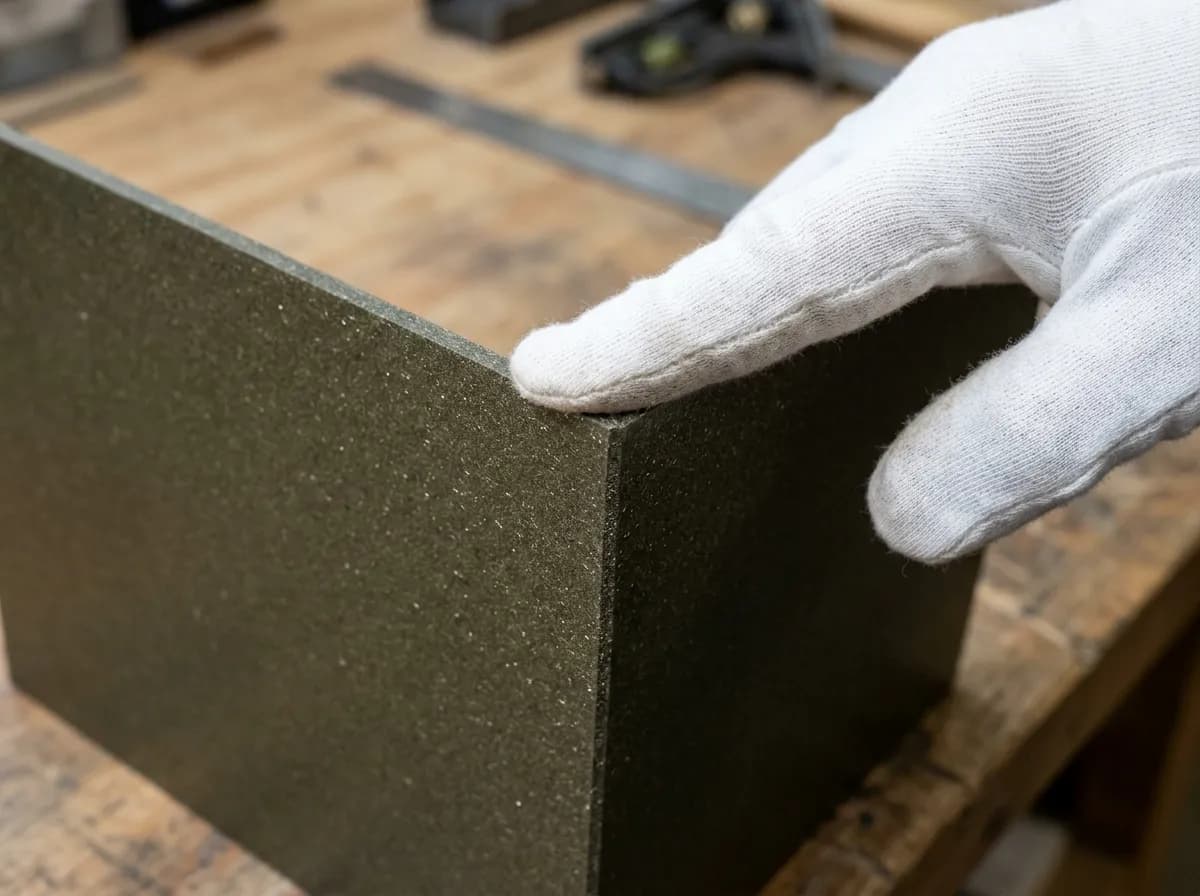

Основа здесь бумажная, поэтому лист получается более ровным, более цельным по всей площади и ближе к слюдопластовой структуре, чем к классическому “слоистому” ГОСТ-миканиту. По сравнению со старым представлением о миканите как о материале на щипаной слюде, ПФГ ТУ выглядит современнее и технологичнее.

Чем ПФГ ТУ отличается от ПФГ ГОСТ

ПФГ по ГОСТ 6121-75 — классический прокладочный миканит на щипаной флогопитовой слюде и глифталевой смоле. ПФГ по ТУ не теряет логику маркировки и саму идею флогопитовой марки, но выполняется уже на слюдяной бумаге. За счет этого ТУ-версия лучше воспринимается как современный листовой продукт для раскроя, поставки в форматах и изготовления деталей по размеру заказчика.

Среди заказчиков в Новосибирске — НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Критерий	ПФГ ГОСТ 6121-75	ПФГ ТУ 273314-013
Основа	Щипаная слюда-флогопит	Слюдяная бумага на основе флогопита
Связующее	Глифталевая смола	Глифталевое связующее
Структура листа	Классический слоистый миканит	Более однородный прессованный лист
Подача материала	ГОСТ-марка традиционного типа	Современная ТУ-марка на бумажной слюдяной основе

Практический смысл: ПФГ ТУ удобно рассматривать как основную рабочую флогопитовую марку в прокладочном миканите по ТУ — без лишнего усложнения, но уже с хорошим температурным уровнем и нормальной листовой технологичностью.

Что означает марка ПФГ

• П — прокладочный миканит для жестких электроизоляционных прокладок и шайб.
• Ф — флогопитовая слюдяная основа.
• Г — глифталевое связующее.

Именно как результат ПФГ ТУ — это не “любая жесткая марка”, а понятное базовое исполнение на флогопите. Его как правило выбирают в тех случаях, где уже нужен флогопитовый температурный класс, но переплачивать за более тяжелое кремнийорганическое исполнение ПФК нет необходимости.

Почему выбирают ПФГ ТУ

Базовая флогопитовая марка

ПФГ ТУ удобен как первая рабочая флогопитовая позиция для прокладочного миканита по ТУ. Он дает более высокий температурный уровень, чем мусковитовые марки, и подходит для большинства задач, где нужен жесткий листовой изоляционный материал под раскрой, прокладки и шайбы.

Нормальный баланс характеристик и задачи

ПФГ нужен там, где заказчику важны не только цифры в таблице, но и практическая удобность марки: лист должен резаться, поставляться в нужном формате, работать в узле при повышенной температуре и не требовать сразу перехода на более тяжелое кремнийорганическое исполнение.

Переходная точка между мусковитом и ПФК

Если мусковитовая марка уже слабовата по температуре, но ПФК еще избыточен по режиму и стоимости, ПФГ как раз и становится рабочим компромиссом. Поэтому для ТУ-линейки это одна из ключевых практических марок.

Технические характеристики ПФГ ТУ

Стандарт	ТУ 273314-013-32394549-2018
Материал	Листовой прессованный материал на флогопитовой слюдяной бумаге
Связующее	Глифталевое связующее
Содержание слюды	Не менее 90%
Содержание связующего	Не более 10%
Плотность	2,05-2,15 г/см3
Длительно допустимая рабочая температура	Не менее 650 °C
Кратковременно допустимая температура	Не менее 900 °C
Потеря массы при 500 °C	Не более 2%
Потеря массы при 700 °C	Не более 4%
Прочность при изгибе	Не менее 100 МПа
Водопоглощение за 24 ч при 23 °C	Не более 1%
Электрическая прочность при 23 °C	Не менее 15 кВ/мм
Удельное объемное сопротивление при 23 °C	Не менее 10^15 Ом·см
Удельное объемное сопротивление при 500 °C	Не менее 10^10 Ом·см
Огнестойкость	90V0
Дымообразующее испытание	Не более 8 с

Для сайта ПФГ ТУ удобно позиционировать именно как рабочую базовую флогопитовую марку. Это не самая “тяжелая” позиция внутри ТУ-линейки, но уже уверенный флогопитовый продукт для большинства задач по жестким электроизоляционным прокладкам.

Толщины и форматы листов

По ТУ прокладочный миканит изготавливается толщиной от 0,10 до 30,0 мм. По спецзаказу и по согласованию возможны увеличенные толщины до 50,0 мм и более, если это допустимо технологией изготовления и задачей заказчика.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя регулярно применяется формат 600×1000 мм как половина стандартного листа. Помимо этого возможна поставка других размеров по согласованию: 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; по спецзаказу до 50,0 мм и более
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

Как выбрать толщину ПФГ ТУ

Выбор толщины зависит от геометрии узла, нужной жесткости детали и требований к тепловому режиму. Тонкие листы чаще берут под точные прокладки и дистанционные элементы, средние толщины — под стандартные жесткие шайбы и прокладки, а толстые — уже как листовую заготовку под механическую обработку и крупные конструкционные детали.

• 0,10-0,50 мм — точные прокладки, тонкие изоляционные детали и дистанционные элементы.
• 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки, детали аппаратов и машин.
• 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
• 15,00-30,00 мм — массивные опорные и конструкционные электроизоляционные элементы.

ПФГ или ПФК: что выбрать

ПФГ и ПФК — две соседние флогопитовые марки ТУ. Если нужна базовая рабочая марка на флогопите, как правило достаточно ПФГ. Если же узел тяжелее по температуре, нужен более высокий кратковременный режим и более сильные электрические показатели, имеет смысл переходить на ПФК.

Параметр	ПФГ ТУ	ПФК ТУ
Связующее	Глифталевое	Кремнийорганическое
Длительная температура	Не менее 650 °C	Не менее 700 °C
Кратковременная температура	Не менее 900 °C	Не менее 1000 °C
Электрическая прочность	Не менее 15 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 100 МПа	Не менее 140 МПа

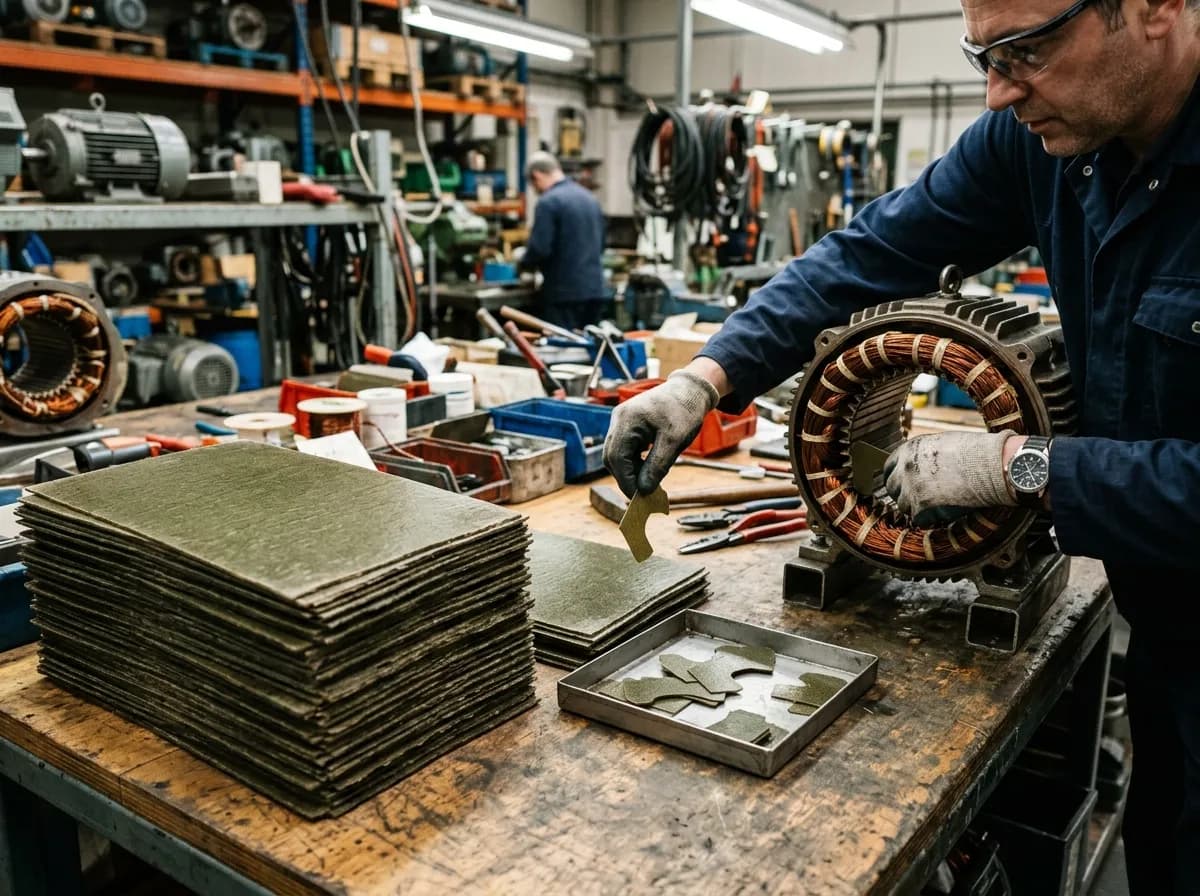

Где применяется ПФГ ТУ

Марка уместна там, где уже нужна флогопитовая основа, но конструкция еще не требует более тяжелого исполнения ПФК. ПФГ ТУ эксплуатируют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах, нагревательных приборах и других узлах с повышенной температурой.

На практике ПФГ нередко становится той самой “основной рабочей маркой”, с которой удобно начинать подбор прокладочного миканита по ТУ. Она закрывает большинство типовых задач по флогопитовой жесткой изоляции и при этом удерживает понятную логику выбора для снабжения и предприятия.

Как обозначать и заказывать ПФГ ТУ

Для стандартной поставки можно использовать такую запись: При заказе как правило указывают марку, толщину, формат листа и стандарт.

• Миканит ПФГ 1,50 600×1000 ТУ 273314-013-32394549-2018
• Миканит ПФГ 3,00 1000×1200 ТУ 273314-013-32394549-2018
• Миканит ПФГ 20,00 500×600 ТУ 273314-013-32394549-2018

Если требуются полосы, карты, нестандартные форматы или детали по чертежу, это согласовывается отдельно. Паспорт качества оформляется на партию, а параметры поставки и раскроя лучше сразу обсуждать под конкретную задачу.

Заказать ПФГ ТУ

Заказать ПФГ ТУ можно как листами стандартного формата, так и в виде раскроенных заготовок. Если задача пока не до конца определена, ПФГ удобно использовать как отправную точку подбора: по ней легче понять, достаточно ли базовой флогопитовой марки или для узла сразу нужен переход на ПФК.
