Исполнение ТУ

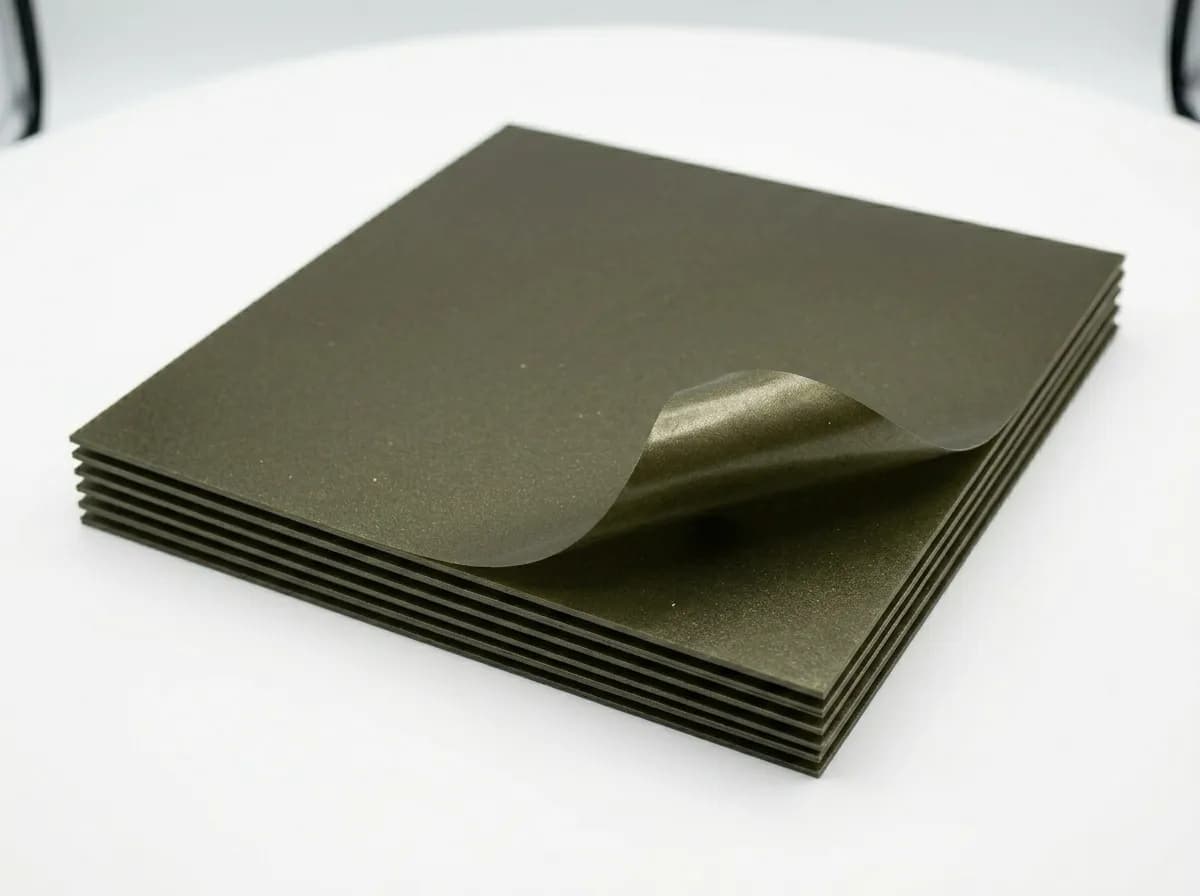

ГФС-ББ: что это за гибкий миканит
ГФС-ББ — гибкий листовой миканит на флогопите с масляно-глифталевый светлый лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
ГФС-ББ по ТУ — гибкий электроизоляционный лист на флогопитовой основе с двусторонней бумажной оклейкой. Конструкция марки помогает понять, почему одинаковые размеры встречаются у разных материалов.
- Слюда
- флогопит
- Связующее
- масляно-глифталевый светлый лак
- Исполнение
- бумага с двух сторон
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

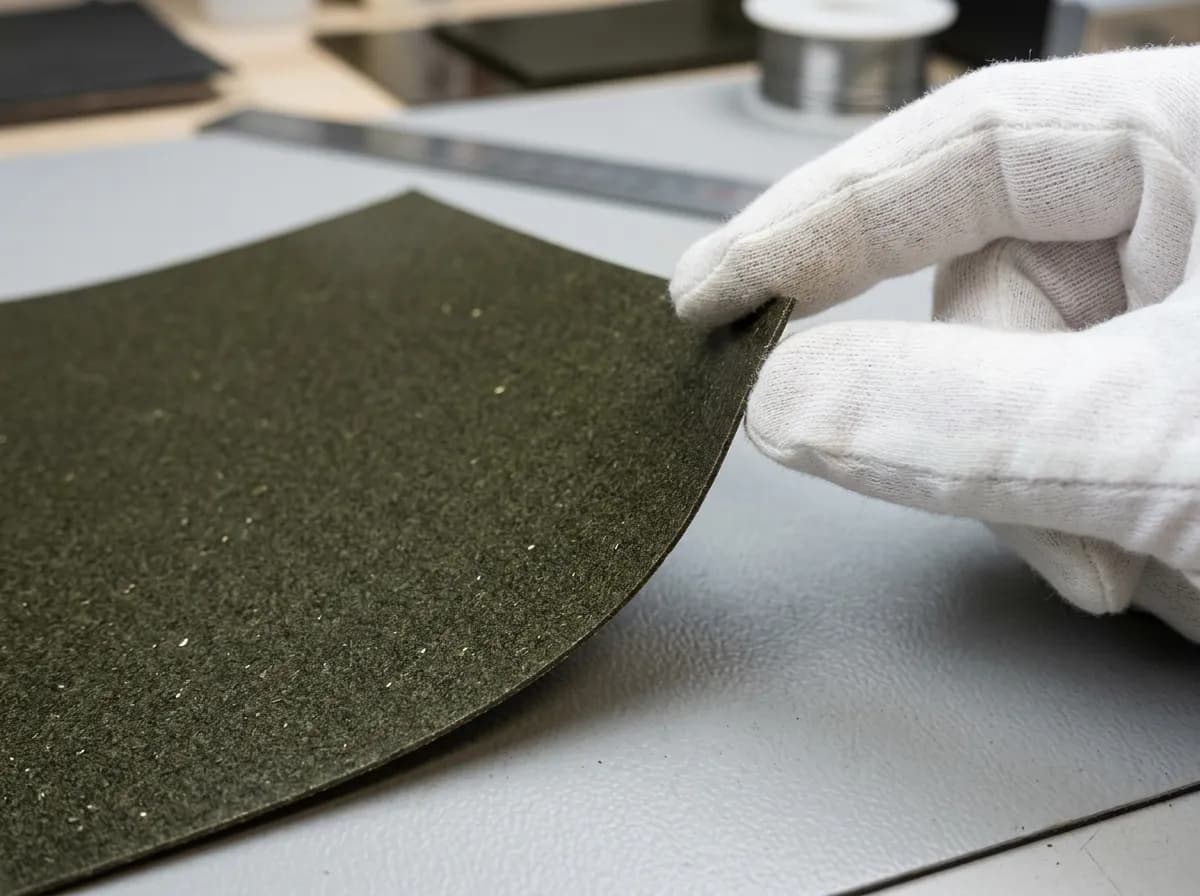

Миканит гибкий марки ГФС-ББ — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый) с двусторонней оклейкой электроизоляционной бумагой, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Уникальность ГФС-ББ в том, что бумажная обклейка выполняет две разные функции последовательно: сначала — механическую (каркас для монтажа и формовки), затем — электроизоляционную переходную (до выгорания) и наконец — зольный остаток в качестве газового буфера на пограничных режимах. В муфельных печах камерного типа это позволяет укладывать пазовую изоляцию одним листом ≤2 м длиной без пакетного монтажа, что ускоряет сборку на 30–40%.
История марки
Марка внедрена в начале 1970-х для нагревательных камер муфельных печей типа МП-2УМ, МП-4МК Челябинского завода «Электропечь». Предшественником был миканит на стекловолоконной подложке, но стеклоткань затрудняла ручную формовку детали. Замена на бумагу упростила производство муфельных вставок и снизила их стоимость примерно на 25% без потери электрических характеристик после первого цикла выгорания.
Инженерная специфика
Родственные марки
Особенности марки ГФС-ББ
ГФС-ББ занимает нишу между обычным ГФС (без подложки, максимум гибкости) и жёсткими миканитами. Бумажная обклейка выполняет роль временного каркаса: при первом нагреве ≥300°C она обугливается, а сама слюдяная пластина к этому моменту уже зафиксирована в нужной геометрии. Поэтому ГФС-ББ удобен в сложных корпусах нагревателей, где требуется предварительная формовка детали до запуска.
Толщины ГФС-ББ в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФС-ББ по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | масляно-глифталевый светлый лак |
| Наружная подложка | бумага с двух сторон |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФС-ББ
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 85 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | электроизоляционная бумага с двух сторон |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | E (120°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1000°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥16 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥11 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥9 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.7% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФС-ББ по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
Выбор начинают с документа и назначения детали, после чего уточняют толщину, формат и способ обработки. Затем сравнивают только позиции с подходящей конструкцией и документом.
Для предложения нужны ГФС-ББ по ТУ, геометрия листа или детали, количество и исходная спецификация. Такой порядок сокращает лишние варианты и делает расчёт партии однозначным.
Схема связывает устройство материала с его применением. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГФС-ББ по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,2–0,5 мм |
| Слюда | не менее 90 % | не менее 50 % |
| Связующее | не более 5 % | 10–25 % |
| Летучие вещества | не более 5 % | не более 10 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 16–21 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГФС-ББ | ТУ | флогопит | масляно-глифталевый светлый лак | бумага с двух сторон |
| ГФС-ББ | ГОСТ 6120-75 | флогопит | масляно-глифталевый светлый лак | бумага с двух сторон |
| ГФС | ТУ | флогопит | масляно-глифталевый светлый лак | без подложки |
| ГФЧ-ББ | ТУ | флогопит | масляно-битумный чёрный лак | бумага с двух сторон |

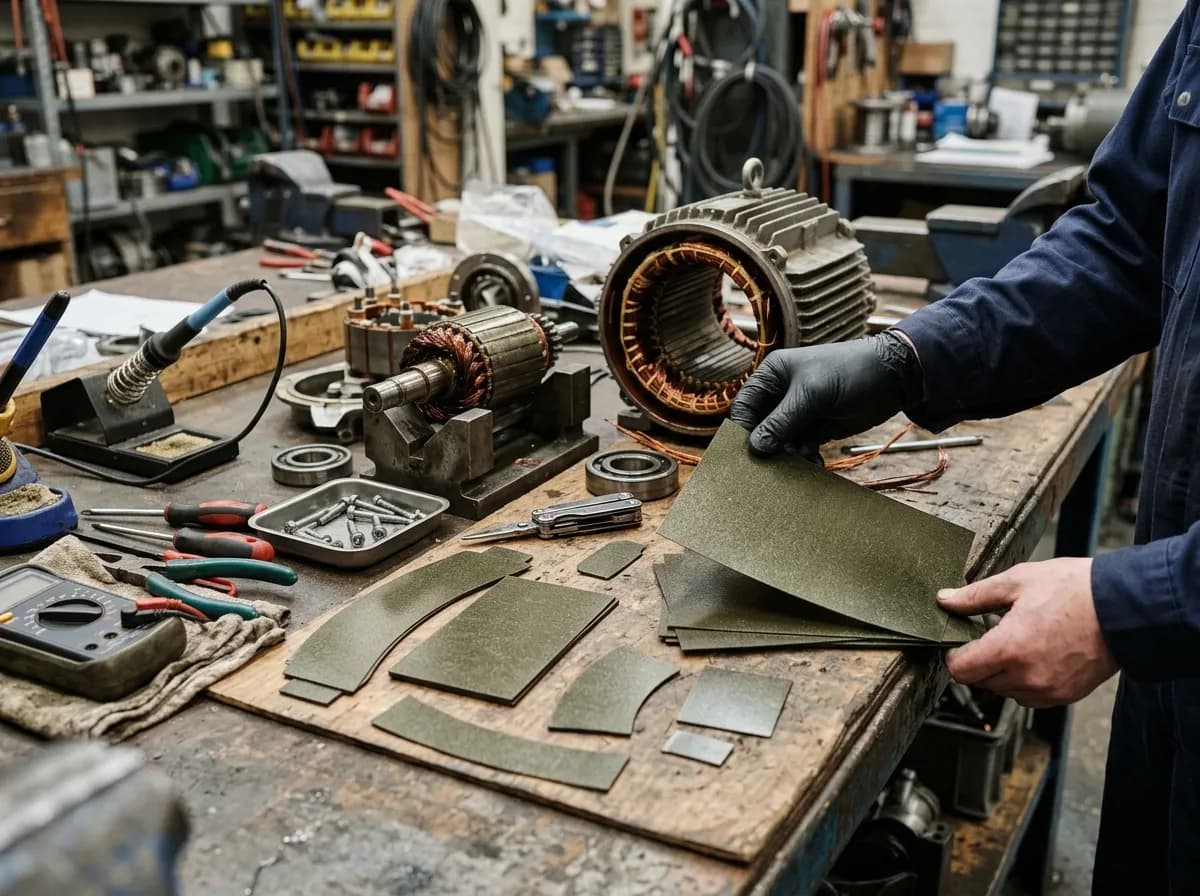

Применение и ограничения ГФС-ББ
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФС-ББ, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Материал рассматривают для гибких изоляционных элементов, которым при монтаже нужна целостность оклеенного листа. Чертёж раскрывает геометрию, но не всегда заменяет полную спецификацию материала.
ГОСТ- и ТУ-исполнения ГФС-ББ проверяют раздельно; совпадение букв не подтверждает одинаковые требования. Если обозначение утрачено, сначала восстанавливают технологию работы детали и исходную нормативную группу.
Офис в Новосибирске принимает спецификации и задачи по миканит гибкий гфс-бб по ту. Исходным материалом может быть паспорт, маркировка или чертёж.
После уточнения исполнения предложение связывает материал с размерами и количеством. Наличие подтверждается на момент обращения.
Применение ГФС-ББ
ГФС-ББ занимает особое место в ассортименте: используется там, где требуется и термостойкость до 700°C, и механический каркас на этапе монтажа. Типичные применения — изоляция муфельных печей типа МП-4МК, нагревательных камер класса СНОЛ-1600, ТЭНов нестандартной геометрии, где деталь требует предварительной формовки до первого нагрева. Бумажная обклейка сгорает в первые часы эксплуатации, но к этому моменту пластина уже зафиксирована в корпусе нагревателя. Также марка востребована в экспериментальной электротехнике, где нужно быстро изготовить образец изоляции нестандартной формы.
Документы и полное описание ГФС-ББ
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГФС-ББ
Для муфельных печей серии МП-4МК и аналогичных рекомендуем предварительный заказ партии 30–100 листов толщиной 0,30–0,50 мм. В заказе желательно указать температурный режим и количество циклов «нагрев-охлаждение» в расчётный срок службы изоляции.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ полная марка и документ
- ✓ назначение и технология детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Новосибирская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
