Поставка миканит гибкий ГФС-ББ ГОСТ 6120-75 в Новосибирске — электромашиностроительных предприятий

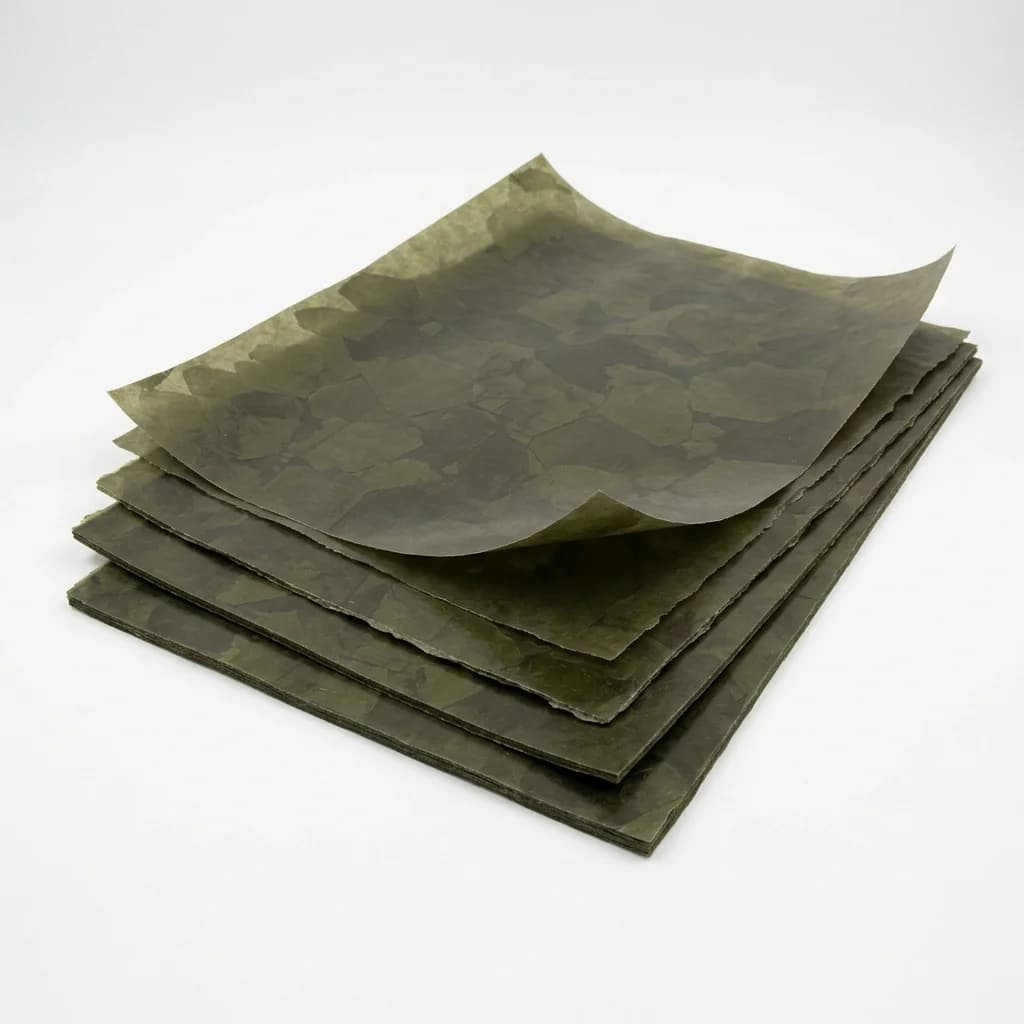

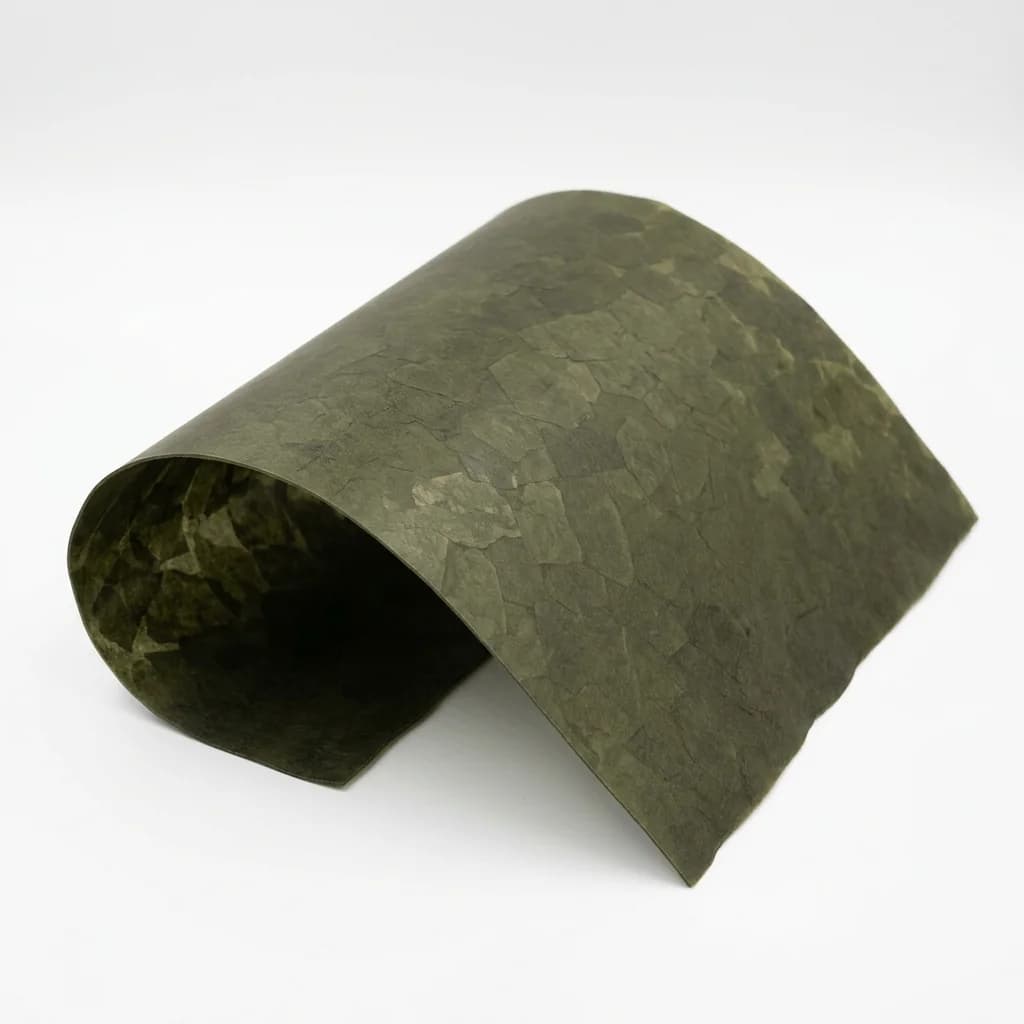

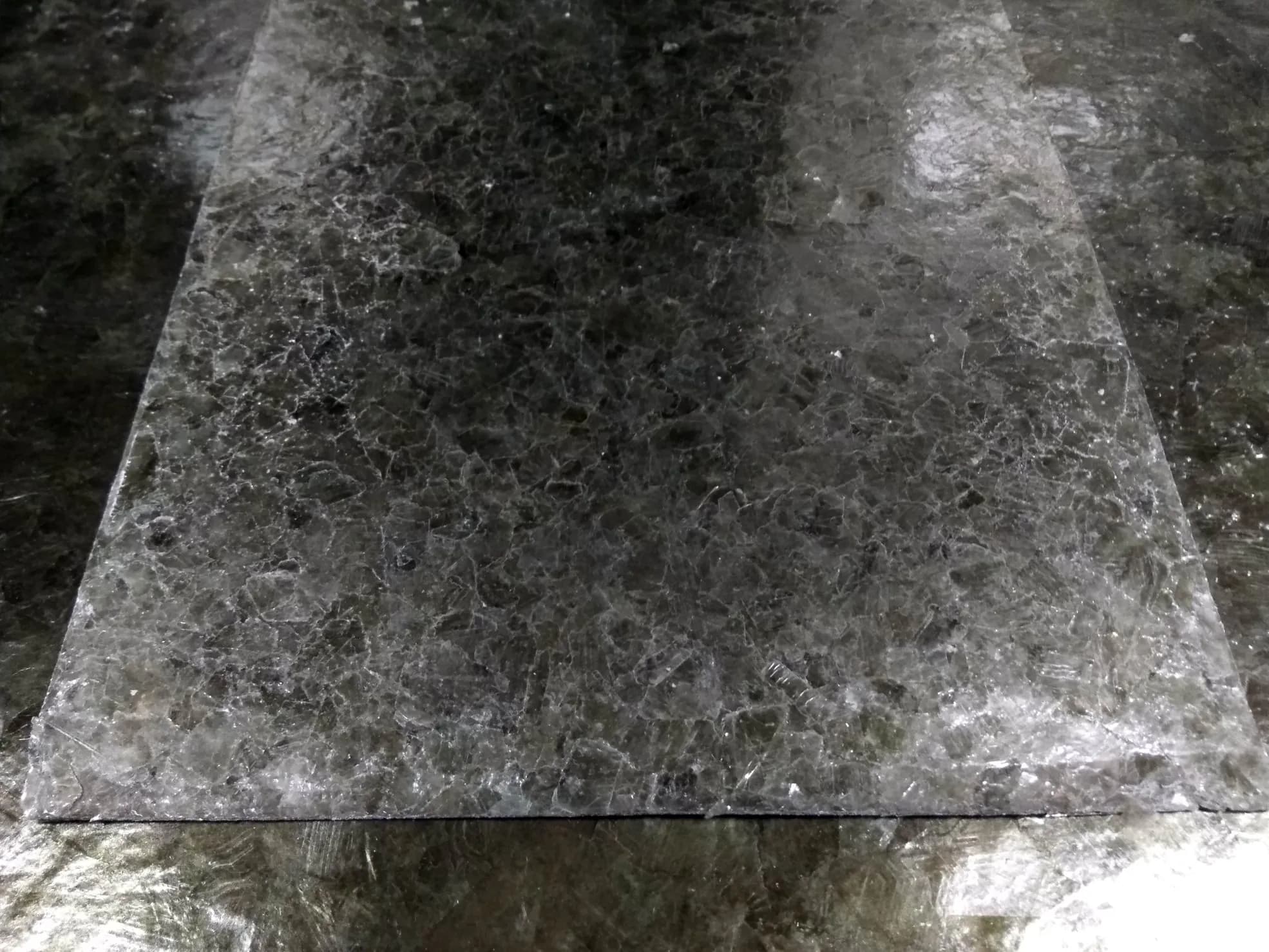

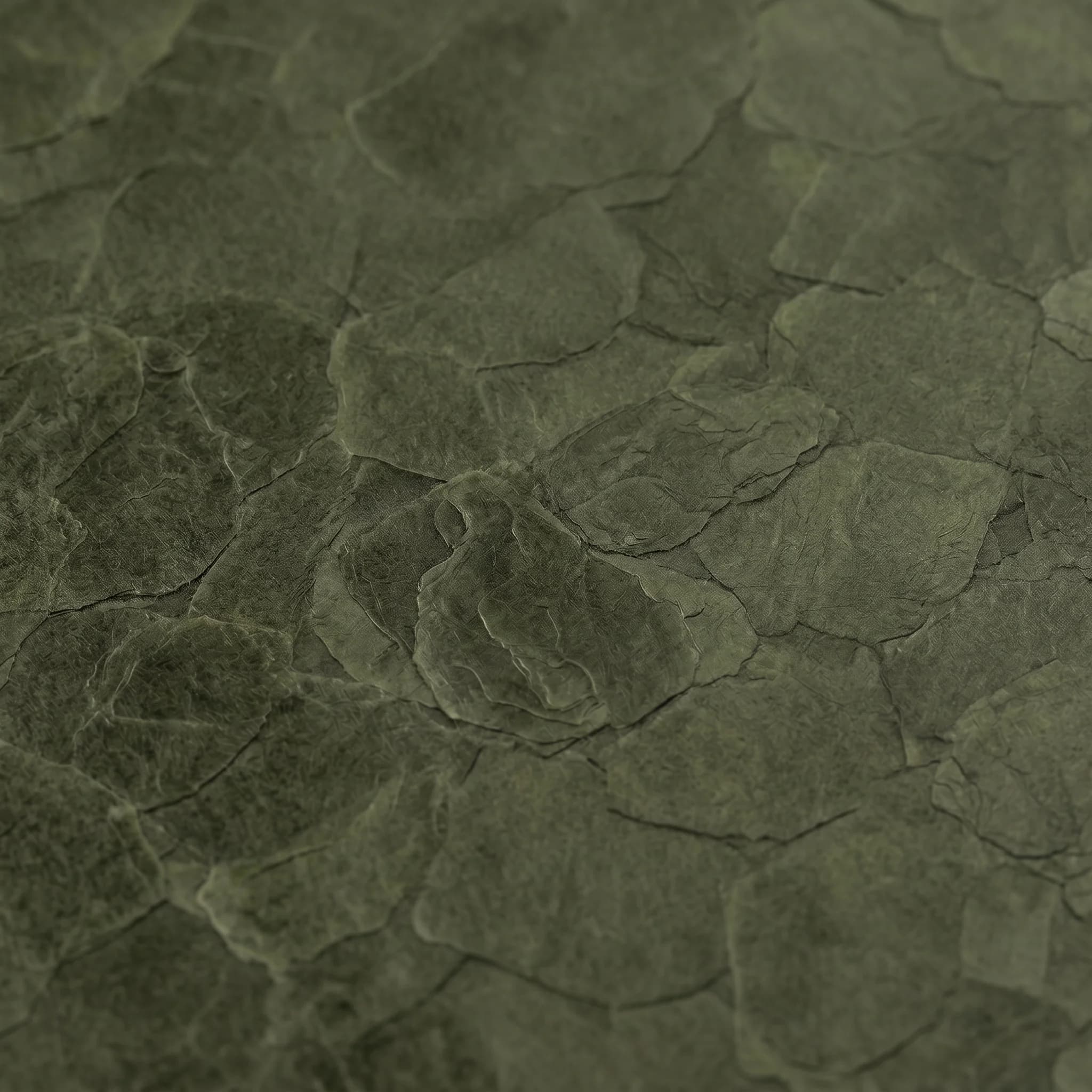

Миканит гибкий ГФС-ББ — листовой диэлектрический материал на основе мелкой слюды-флогопита, склеенной масляно-глифталевым (светлым) связующим, с тонким слоем бумаги (калькой) с двух сторон. Производится ООО «ИзолитПром» по ГОСТ 6120-75 с выдачей паспорта качества и паспорта качества. Задействуется исключительно в безпропиточных изоляционных системах класса нагревостойкости B по ГОСТ 8865-93, где бумажная подложка даёт механическую целостность миканитового набора из мелких пластинок флогопита (размеров 20, 15, 10, 6 мм). Электрическая прочность у ГФС-ББ значительно ниже обычного ГФС — ≥21 кВ/мм (0,15–0,25 мм) и ≥17 кВ/мм (0,30–0,50 мм) против ≥24/≥23 у ГФС без бумаги. Это принципиальное различие — ГФС-ББ не является заменой обычного ГФС и не может подменять его без согласования.

Что означает марка ГФС-ББ

Буквенное обозначение по ГОСТ 6120-75 раскодируется так:

• Г — гибкий (тип миканита по ГОСТ 6120-75; не путать с формовочным «Ф» по ГОСТ 6122-75 и прокладочным «П» по ГОСТ 6121-75)
• Ф — флогопит (магнезиальная слюда KMg₃[AlSi₃O₁₀](OH,F)₂, альтернатива — мусковит «М»)
• С — светлый масляно-глифталевый лак (альтернативы: «Ч» — чёрный битумно-масляный, «К» — кремнийорганический)
• -ББ — «Бумага-Бумага»: с двух сторон листа нанесён тонкий слой бумаги (типа кальки), удерживающий слюдяную набивку. По ГОСТ 6120-75 Табл. 3 у ББ-вариантов содержание слюды снижено до >50%, допустимая массовая доля летучих повышена до 10% (вместо ≤5% у обычного ГФС), а размеры пластинок слюды уменьшены до 20, 15, 10, 6 мм. Бумажная оклейка компенсирует пониженную связность мелкой слюдяной набивки при раскрое и укладке

Согласно Корицкому Ю.В., «Справочник по электротехническим материалам» (том 2, Энергоатомиздат, 1988, Таблица 19.1) — ГФС-ББ относится к группе миканитов гибких для безпропиточных изоляционных систем. Классифицируется как продукт класса нагревостойкости B, предназначенный для прокладок в сухих обмотках, не подвергающихся пропитке лаком или компаундом.

Сорта миканита: высший (ВС) и первый (1С)

ГОСТ 6120-75 нормирует для ГФС-ББ два сорта: высший (ВС) и первый (1С). Различия — в допусках по толщине и нормативной электрической прочности (значения значительно ниже, чем у обычного ГФС):

Параметр	Высший сорт (ВС)	Первый сорт (1С)
Электрическая прочность при 0,15–0,25 мм	≥21 кВ/мм	≥21 кВ/мм
Электрическая прочность при 0,30–0,50 мм	≥17 кВ/мм	≥16 кВ/мм
Допуск толщины 0,20 мм	+0,05 / -0,04 мм	±0,12 мм
Допуск толщины 0,25 мм	±0,05 мм	±0,12 мм
Допуск толщины 0,30 мм	±0,06 мм	±0,15 мм
Допуск толщины 0,40 мм	±0,07 мм	±0,15 мм
Допуск толщины 0,50 мм	±0,08 мм	±0,15 мм

Источник — Таблица 1 и Таблица 3 ГОСТ 6120-75. Обратите внимание: падение нормированной электропрочности у ГФС-ББ на толстых листах (≥17 кВ/мм ВС против ≥23 у обычного ГФС) — системный результат пониженного содержания слюды и наличия бумажной оклейки. При подборе ГФС-ББ взамен ГФС необходимо учитывать это снижение в запасе электрической прочности изоляции.

Технические характеристики ГФС-ББ

Тип слюды	Флогопит, >50% (Табл. 3 ГОСТ 6120-75; пластинки размерами 20, 15, 10, 6 мм)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Подложка	Бумага (тонкая, типа кальки) с двух сторон листа — для механической целостности при раскрое
Летучих веществ	≤10% (вместо ≤5% у обычного ГФС; Табл. 3 ГОСТ 6120-75)
Нормативные толщины	0,20 · 0,25 · 0,30 · 0,40 · 0,50 мм (нормативный ряд по Табл. 4 ГОСТ 6120-75 для ББ-марок). Промежуточные толщины 0,15 / 0,35 / 0,45 мм и нестандартная 0,10 мм не нормируются ГОСТом для ББ-вариантов и на сайте не представлены.
Размер листа	от 450 до 1100 мм по каждой стороне, допуск ±15 мм (ГОСТ 25045-81 п. 1.3). Стандартный складской — 600×900 мм.
Плотность	~1,74 г/см³ по Прил. 2 ГОСТ 6120-75; калькулятор каталога использует 2,0 г/см³ с небольшим запасом.
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Удельное объёмное электрич. сопротивление	≥1·10¹³ Ом·см в исходном состоянии / ≥1·10¹² Ом·см после 48 ч при 95% влажности (Табл. 3 ГОСТ 6120-75)
Испытание на изгиб	Вокруг оправки D = 100 × толщины без расслаивания (ГОСТ 25045-81 п. 5.10). Для 0,5 мм — оправка Ø 50 мм, радиус 25 мм.
Гарантийный срок хранения	3 месяца со дня изготовления (ГОСТ 6120-75 п. 6.2)
Назначение	Безпропиточные изоляционные системы — прокладочный материал в сухих обмотках. Пропитка лаком не предусмотрена (бумажная оклейка препятствует нормальному прохождению пропитки внутрь слюдяного набора).

Условное обозначение при заказе

Примеры: По ГОСТ 6120-75 (раздел 1) в обозначение миканита входят: сорт, марка, толщина, размер и сорт слюды, обозначение стандарта.

Высший сорт, 0,5 мм, размер слюды 20, сорт слюды 1	Миканит ВС ГФС-ББ 0,50—20—1 ГОСТ 6120-75
Первый сорт, 0,3 мм, размер слюды 15, сорт слюды 1	Миканит 1С ГФС-ББ 0,30—15—1 ГОСТ 6120-75

Размеры слюды для ББ-вариантов — 20, 15, 10, 6 мм по Табл. 2 ГОСТ 6120-75 (против 50 у обычного ГФС).

Сравнение марок миканита гибкого по ГОСТ 6120-75

ГОСТ 6120-75 нормирует 9 марок миканита гибкого. Ниже сравнение пяти базовых марок по Табл. 3 и 4 стандарта; обратите внимание на положение ГФС-ББ среди -ББ вариантов:

Марка	Слюда	Связующее	Эл.прочность 0,30–0,50 мм (ВС/1С)	Класс / t°	Применение
ГМС	Мусковит	Масляно-глифталевый (светлый)	≥24 / ≥23 кВ/мм	B / 130 °C	Пазовая изоляция, межфазные прокладки — пропитанные системы
ГМЧ	Мусковит	Битумно-масляный (чёрный)	≥24 / ≥23 кВ/мм	B / 130 °C	Безпропиточные системы с мусковитом
ГФС	Флогопит	Масляно-глифталевый (светлый)	≥23 / ≥20 кВ/мм	B / 130 °C	Пропиточные системы с флогопитом при повышенной тепловой нагрузке
ГФЧ	Флогопит	Битумно-масляный (чёрный)	≥23 / ≥20 кВ/мм	B / 130 °C	Безпропиточные системы с флогопитом — металлургия, судостроение
ГФК	Флогопит	Кремнийорганический	≥22 / ≥19 кВ/мм	H / 180 °C	Тяговые, крановые, металлургические двигатели класса H
ГФС-ББ	Флогопит >50%	Масляно-глифталевый + бумага 2 стороны	≥17 / ≥16 кВ/мм	B / 130 °C	Прокладки в безпропиточных флогопитовых системах — сухие обмотки

Варианты «-ББ» (ГМС-ББ, ГМЧ-ББ, ГФС-ББ, ГФЧ-ББ) в Табл. 3 ГОСТ 6120-75 нормируются отдельной строкой — ≥21 кВ/мм для 0,15–0,25 и ≥17/16 кВ/мм (ВС/1С) для 0,30–0,50 мм. Существенно ниже обычных марок. «-ББ» постоянно работают в безпропиточных системах и не предназначены для применения с последующей пропиткой обмотки.

Пробивное напряжение по толщинам

Для ГФС-ББ ГОСТ 6120-75 Табл. 4 нормирует пробивное напряжение в пяти точках нормативного ряда: 0,20; 0,25; 0,30; 0,40; 0,50 мм. На сайте представлены именно эти пять нормированных точек:

Толщина, мм	Пробивное, кВ	Масса 1 м², кг	Типовое применение
0,20	≥2,3	0,330	Прокладки в безпропиточных сухих обмотках малых машин	К товару →
0,25	≥2,7	0,410	Межфазные прокладки в трансформаторах сухого исполнения	К товару →
0,30	≥2,7	0,500	Прокладки между слоями обмотки в сухих трансформаторах средней мощности	К товару →
0,40	≥3,8	0,660	Прокладки в сухих трансформаторах, крупные безпропиточные машины	К товару →
0,50	≥5,0	0,830	Толстые межобмоточные прокладки в сухих трансформаторах класса B	К товару →

Обратите внимание на «полку» между 0,25 и 0,30 мм (обе точки нормируются на ≥2,7 кВ) — это особенность именно ББ-марок по стандарту и отражает нелинейность свойств при переходе от 0,25 к 0,30 мм в мелкопластинчатой структуре с бумагой. Нормативные точки — по Табл. 4 ГОСТ 6120-75 для ББ-марок; масса 1 м² — по Приложению 2 ГОСТ 6120-75.

Класс нагревостойкости B по ГОСТ 8865-93

Класс нагревостойкости изоляционной системы определяется по ГОСТ 8865-93. ГФС-ББ входит в системы класса B, рассчитанные на длительную рабочую температуру 130 °C. Основной ограничитель — масляно-глифталевое связующее: при длительном нагреве выше 130 °C глифталь размягчается и теряет механическую прочность. Сама слюда-флогопит держит нагрев многократно выше (до 700–800 °C кратковременно по Корицкому), бумажная оклейка — конструктивный элемент, удерживающий мелкую слюдяную набивку.

У ГФС-ББ тепловой запас меньше, чем у обычного ГФС, потому что расчётная верхняя граница строго 130 °C — без условных «запасных 10–15 градусов», которые допустимы для чисто слюдяных материалов. Для класса H (180 °C) в ГОСТ 6120-75 предусмотрен ГФК (флогопит + кремнийорганическое связующее); ББ-вариантов ГФК стандарт не нормирует. Обычный ГФС и ГФЧ — тоже класс B, 130 °C (отличаются связующими, не классом), поэтому «заменой на более высокий класс» они не являются.

Отраслевые применения ГФС-ББ

Сухие трансформаторы и дроссели

Основной потребитель ГФС-ББ — производство и ремонт сухих (воздушноохлаждаемых) силовых и измерительных трансформаторов класса B. ГФС-ББ задействуется как прокладочный продукт между слоями обмотки, между обмоткой и ярмом, в лобовых частях. Распределительные трансформаторы до 250 кВА, трансформаторы собственных нужд электростанций, печные трансформаторы, дроссели в цепи преобразовательных агрегатов. В таких изделиях обмотка не пропитывается лаком, охлаждение обеспечивается естественной конвекцией или вентиляцией. Бумажная оклейка даёт возможность точной раскройки сложных геометрических форм без разваливания слюдяного набора.

Возбудительные машины электростанций

Флогопитовая основа предпочтительнее мусковитовой (ГМС-ББ) для длительной работы близко к границе класса B; глифталевое связующее удобнее битумного ГФЧ-ББ в технологическом отношении — светлый лак не пачкает руки при укладке и легче определяется визуально при контроле качества обмотки. В возбудителях крупных синхронных генераторов (В-230, В-400, МВ-11 и более мощных) при исполнении с сухой обмоткой ГФС-ББ востребован как прокладочный продукт между витками и в лобовых частях.

Электрические аппараты с сухой изоляцией

Высоковольтные распределительные устройства с воздушной изоляцией, пускатели большой мощности, разъединители, короткозамыкатели. Везде, где требуется тонкая прокладка между токоведущими частями без пропитки лаком. ГФС-ББ работает как барьерная изоляция между шинами и заземлёнными элементами, в основании изоляторов, как межкатушечная изоляция в мощных электромагнитах.

Измерительные трансформаторы (ИТ)

Трансформаторы тока и трансформаторы напряжения с литой или газовой (SF₆) изоляцией регулярно содержат миканитовые прокладки класса B в зоне выводов и шинных соединений. Там, где литая изоляция ключевой массы катушки не полностью охватывает выводные части, для точечной изоляции применяется ГФС-ББ. Выбор в пользу «ББ» — упрощение монтажа: бумажная оклейка делает продукт удобнее для раскроя сложных прокладок.

Как выбрать толщину ГФС-ББ

Расчёт толщины ГФС-ББ в безпропиточной системе основан на том же принципе коэффициента запаса электрической прочности по Тарееву (Б.М. Тареев, «Электрорадиоматериалы», 1978):

k_зап = U_пр / U_ном,

но с существенно бо́льшим k_зап, чем для обычных миканитов. Причина — бумажная оклейка и мелкопластинчатая слюда дают менее стабильную электропрочность в реальной геометрии прокладки: микроразрывы по краям, локальные концентрации поля на стыках пластинок. Для ГФС-ББ принимают k_зап не ниже 10 для низковольтных обмоток (до 1 кВ) и не ниже 15 для высоковольтных (1–6 кВ).

Корицкий (том 2, §19.3) указывает: у ББ-миканитов нормированное пробивное напряжение — это усреднённое значение на образце, но реальный разброс по партии значительно выше, чем у обычных миканитов с крупной слюдой (размер 50). Для высокоответственной изоляции рекомендуется дополнительный выборочный контроль пробивного на 5–10 образцах из партии.

Пример подбора: для обмотки сухого трансформатора 6 кВ с требуемым k_зап = 12 требуется U_пр ≥ 72 кВ. По Табл. 4 ГОСТ 6120-75 для ГФС-ББ 0,50 мм нормируется ≥5,0 кВ — то есть один слой ГФС-ББ даёт всего 5 кВ пробивного. Для 72 кВ потребуется многослойная укладка (≥15 слоёв 0,50 мм), что нереалистично по габариту. В таких случаях востребован другой подход: миканит работает как барьерная прокладка только в наиболее уязвимых точках, а основную изоляцию обеспечивают воздушные промежутки и литая эпоксидная оболочка.

Иначе говоря — ГФС-ББ не рассчитан на работу в качестве «ключевой пазовой изоляции» в высоковольтных машинах. Его роль — прокладочный материал в сухой обмотке, где основная часть электропрочности обеспечивается воздушными зазорами и геометрией конструкции.

Место ГФС-ББ в номенклатуре миканитов

ГФС-ББ относится к подкатегории ББ-миканитов — вариантов основных марок с мелкой слюдой и бумажной оклейкой: Миканит гибкий по ГОСТ 6120-75 — один из четырёх типов миканитов, нормированных советскими стандартами на основе щипаной слюды.

Тип миканита	ГОСТ	Марки	Толщины	Связующие	Ключевое отличие
Гибкий (вариант ББ)	6120-75	ГМС-ББ, ГМЧ-ББ, ГФС-ББ, ГФЧ-ББ	0,20–0,50 мм (базовый ряд)	Тот же, что у основной марки + бумага 2 стороны	Прокладочный материал безпропиточных систем. Слюда >50% (против 75–90% у основных марок), летучих до 10%. Нормированная электропрочность снижена на 25–30% относительно основной марки
Гибкий (основные марки)	6120-75	ГМС, ГМЧ, ГФС, ГФЧ, ГФК	0,15–0,50 мм	Масляно-глифталевый / битумно-масляный / кремнийорганический	Пазовая и межфазная изоляция для пропитанных и безпропиточных систем. Сохраняет гибкость после сборки (D = 100× толщины по ГОСТ 25045)
Коллекторный	2196-75	КФШ, КФГ, КФШ-1, КФП, КФА	0,40–1,50 мм	Шеллак, глифталевая смола, полиэфирная смола	Жёсткий листовой материал для изоляции между коллекторными пластинами машин постоянного тока
Формовочный	6122-75	ФМГ, ФМК, ФМП, ФФГ, ФФК, ФФП, + «-А» варианты	0,15–1,50 мм	Глифталь, полиэфир, кремнийорганика	В нагретом состоянии формуется в трубки, цилиндры, манжеты
Прокладочный	6121-75	ПМГ, ПФГ, ПФК	0,15; 0,50–5,0 мм	Глифталь, кремнийорганика	Жёсткий толстый материал для неизгибаемых прокладок. Содержит 80–94% слюды

Выбор ГФС-ББ по отношению к обычному прокладочному ПФГ по ГОСТ 6121-75: ГФС-ББ не теряет гибкость (огибается вокруг оправки D=100× толщины), ПФГ — жёсткий. Для прокладок в сухих обмотках, где нужна подгонка под геометрию лобовой части или витков, ГФС-ББ удобнее; для плоских прокладок в трансформаторах можно применять ПФГ соответствующей толщины.

Импортные аналоги ГФС-ББ

В мировой практике миканиты с бумажной оклейкой для безпропиточных систем выпускают специализированные производители электроизоляционных материалов:

• Von Roll (Швейцария) — флогопитовые гибкие миканиты с бумажной подложкой для безпропиточных сухих трансформаторов и возбудителей.
• Cogebi (Бельгия/Чехия) — слюдобумажные композиты с различными связующими, включая варианты для класса B.
• Pamica (Китай) — широкий ассортимент слюдо-бумажных материалов.

Прямое соответствие «марка-в-марку» для ГФС-ББ отсутствует — у импортных аналогов может отличаться тип бумажной подложки (синтетическая плёнка, стеклобумага, целлюлозная), связующее (эпоксидные, полиимидные композиции вместо классического глифталя). Конкретные серии импортных производителей не стандартизированы по ГОСТ — сравнение и замена требуют сверки технических паспортов с параметрами ГОСТ 6120-75 (содержание слюды, связующее, электропрочность, класс).

Совместимость с пропиточными составами

ГФС-ББ конструктивно не предназначен для пропитки. Бумажный слой с двух сторон препятствует проникновению лака внутрь слюдяного набора — пропитка получается поверхностной, с накоплением лака в бумажных слоях и без заполнения межслюдяных пустот. Эффективность пропитки падает, а сам бумажный слой становится зоной внутренних напряжений после сушки лака.

Если технологией предусмотрена пропитка — правильный выбор обычный ГФС без бумаги (та же слюда, то же связующее, тот же класс B, но без бумажной оклейки и с крупной слюдой размером 50, дающей стабильную электропрочность). Обычный ГФС принципиально рассчитан на пропитку масляно-глифталевыми, эпоксидными и полиэфирными составами класса B.

Новосибирск — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

ГФС-ББ по ГОСТ 6120-75 и ГФС-ББ по ТУ 273314-011

ИзолитПром поставляет миканит гибкий ГФС-ББ также по ТУ 273314-011-32394549-2018 с расширенным диапазоном толщин (в том числе 0,15; 0,35; 0,45 мм — промежуточные, и листы свыше 0,50 мм) и возможностью согласования состава бумажной подложки. Выбор между ГОСТ и ТУ:

• ГОСТ 6120-75 (этот раздел) — стандартные толщины базового ряда ББ-марок: 0,20; 0,25; 0,30; 0,40; 0,50 мм. Обязателен для поставок на государственные предприятия и при сертификации по ГОСТ Р.
• ТУ 273314-011 — расширенные толщины и индивидуальные размеры листов, при отсутствии требования именно ГОСТа в спецификации.

Контроль качества и паспорт изделия

Каждая партия ГФС-ББ доставляется с паспортом качества завода-изготовителя, содержащим:

• Обозначение изделия (сорт, марка, толщина, размер и сорт слюды, ГОСТ)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний — электрическая прочность, пробивное напряжение, массовая доля летучих
• Штамп ОТК и подпись ответственного лица

Дополнительно по запросу выдаётся паспорт качества ГОСТ 6120-75. Для ГФС-ББ желательно помимо этого запросить протокол выборочного контроля электропрочности на 5–10 образцах — разброс нормированного значения у ББ-марок выше, чем у обычных миканитов.

Типичные ошибки при выборе ГФС-ББ

1. Подмена обычного ГФС на ГФС-ББ «по размеру»

Самая критичная ошибка. Внешне обе марки похожи — светлый лист, гибкий. Но ГФС-ББ имеет электропрочность ≥17/≥16 кВ/мм (ВС/1С, 0,30–0,50) против ≥23/≥20 у обычного ГФС — снижение на 25–30%. Подмена на той же толщине приводит к работе изоляции с существенно меньшим запасом: при расчёте машины на k_зап = 5 по U_пр обычного ГФС реальный запас с ГФС-ББ окажется k_зап = 3,5 — может быть недостаточно для коммутационных перенапряжений. Проверка при приёмке — по паспорту партии и физическому наличию бумажных слоёв (визуально тонкая «калька» видна с двух сторон листа).

2. Попытка пропитки ГФС-ББ лаком

Пропитка лаком МЛ-92, ФЛ-98, ЭФ-3БСУ или эпоксидным компаундом через ГФС-ББ невозможна: бумажный слой набухает в растворителе, пропитка не доходит до слюды, после сушки образуются разводы лака по поверхности, внутренняя структура остаётся сухой. Результат — машина уходит в ремонт с видимо пропитанной, но фактически несостоятельной изоляцией. Для пропитки нужно заказывать обычный ГФС без бумаги.

3. Использование в системах класса выше B (выше 130 °C)

ГФС-ББ — класс B (130 °C). Ограничитель — масляно-глифталевое связующее: при длительном нагреве выше 130 °C глифталь размягчается и теряет механическую прочность. Для класса H (180 °C) в ГОСТ 6120-75 предусмотрен ГФК (флогопит + кремнийорганический лак). ББ-вариантов для класса H стандарт не нормирует. «Класса F» (155 °C) в номенклатуре ГОСТ 6120-75 нет: все марки кроме ГФК — B, ГФК — сразу H.

4. Заказ «ГФС» и получение «ГФС-ББ» без оговорки

При устных запросах без письменной спецификации возможна подмена: поставщик может интерпретировать «ГФС 0,3» как «ГФС-ББ 0,3», если у него есть «ББ» вариант в наличии, а обычного нет. Постоянно пишите полную марку в заказе: «ГФС ГОСТ 6120-75» vs «ГФС-ББ ГОСТ 6120-75». Эти марки нормируются разными строками таблицы 3 стандарта, и путать их в спецификации недопустимо.

Хранение и транспортировка

Условия хранения: сухое помещение, тепловой режим 15–35 °C, относительная влажность до 80%, вдали от прямых солнечных лучей и источников тепла. Для ГФС-ББ из-за наличия бумажной подложки требования к влажности воздуха особенно важны: при длительном нахождении при относительной влажности выше 85% бумага увлажняется и теряет диэлектрические характеристики, удельное объёмное сопротивление может упасть ниже нормативных 1·10¹² Ом·см. Хранить в горизонтальном положении стопками или в оригинальной упаковке, желательно в полиэтиленовых мешках с силикагелем при длительном хранении в нестабильных условиях.

Гарантийный срок хранения по ГОСТ 6120-75 п. 6.2 — 3 месяца со дня изготовления. По истечении срока продукт проверяется повторно на соответствие требованиям ГОСТ.

Транспортировка — в крытом транспорте, предохраняя от механических повреждений и воздействия атмосферных осадков.

Частые вопросы

Чем ГФС-ББ отличается от обычного ГФС?

Два принципиальных отличия. Первое — структура слюдяного набора: у ГФС пластинки размером 50 мм, содержание слюды 75–90%; у ГФС-ББ пластинки 20, 15, 10, 6 мм, содержание >50% (то есть меньше). Прямое следствие: нормированная электропрочность у ГФС-ББ ≥17/≥16 кВ/мм (0,30–0,50 мм, ВС/1С) против ≥23/≥20 у обычного ГФС — ниже примерно на 25%. Второе — наличие бумажной оклейки с двух сторон у ГФС-ББ (у ГФС её нет). Назначение: обычный ГФС — для пропитанных систем с пазовой изоляцией, ГФС-ББ — для безпропиточных прокладок в сухих обмотках.

Чем ГФС-ББ отличается от ГМС-ББ?

Тип слюды: ГФС-ББ — флогопит, ГМС-ББ — мусковит. Нормативная электропрочность по ГОСТ у обоих одинакова — ≥21 кВ/мм для 0,15–0,25 и ≥17/16 кВ/мм (ВС/1С) для 0,30–0,50. Связующее (масляно-глифталевый лак) и бумажная подложка одинаковы. Разница проявляется в термостарении: флогопит ГФС-ББ медленнее стареет при длительной работе на границе 130 °C, чем мусковит ГМС-ББ. Для долгосрочной работы сухих трансформаторов в непрерывном режиме ГФС-ББ предпочтительнее.

Можно ли пропитывать ГФС-ББ эпоксидным компаундом?

Нет. Бумажная оклейка препятствует проникновению компаунда внутрь слюдяного набора. Получается поверхностная пропитка с лакированной бумагой снаружи и сухой слюдой внутри. Если нужна эпоксидная изоляция — используйте формовочный миканит ФФК по ГОСТ 6122-75 с пониженным содержанием связующего либо обычный ГФС без бумаги.

Есть ли сертификат?

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Да, с каждой партией отгружается заводской паспорт качества и по запросу — расширенный протокол испытаний соответствия ГОСТ 6120-75.

Можно ли узнать ГФС-ББ визуально, если на листе нет маркировки?

Частично да. Плотность и гибкость у обеих марок близкие, отличить по весу без сравнительного взвешивания трудно. ГФС-ББ имеет заметный светлый бумажный слой (тонкий, почти как калька) с двух сторон — виден на срезе и при сгибе. У обычного ГФС слюда идёт от края до края без бумаги. Окончательная проверка — по паспорту партии или лабораторным путём (измерение электропрочности с образца 50×50 мм).

Подойдёт ли ГФС-ББ для изоляции в печном трансформаторе 6 кВ?

Как прокладочный продукт в сочетании с воздушными промежутками и литой изоляцией — да (сухие печные трансформаторы часто собираются именно так). Как основная изоляция между обмотками 6 кВ в одиночном слое — нет: нужна многослойная укладка с промежуточными воздушными зазорами, иначе пробивного напряжения одного слоя (≥5,0 кВ на 0,5 мм) недостаточно. Точный расчёт — по проектной документации на конкретный трансформатор.

Нормативные и справочные источники

• ГОСТ 6120-75 «Миканит гибкий. Технические условия» — основной стандарт. Таблица 1 (допуски толщин по сортам), Таблица 2 (размеры слюдяных пластинок), Таблица 3 (состав и электрическая прочность — отдельная строка для ББ-марок), Таблица 4 (пробивное напряжение по толщинам), Приложение 2 (средняя масса 1 м²).
• ГОСТ 25045-81 «Миканиты электроизоляционные на основе щипаной слюды. Общие технические условия» — размеры листов (п. 1.3), методы испытаний, проверка гибкости на оправке (п. 5.10).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы нагревостойкости Y/A/E/B/F/H/C (90/105/120/130/155/180/>180 °C).
• ГОСТ 13078-81 — электроизоляционная пропиточная бумага (для справки по свойствам бумажной подложки).
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — Раздел 19 «Слюдяные электроизоляционные материалы», Таблица 19.1 (сводная классификация, включая строку по ГМС-ББ / ГФС-ББ / ГМЧ-ББ / ГФЧ-ББ).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — общая теория диэлектрических свойств слюды и композитных слюдо-бумажных материалов.
• ГОСТ 3028 — требования к слюде-сырью для производства миканита (размеры и сорта пластинок флогопита).

Заказать ГФС-ББ по ГОСТ 6120-75

Все 5 нормативных толщин ГОСТ 6120-75 для ББ-вариантов (0,20; 0,25; 0,30; 0,40; 0,50 мм) — в наличии на складе. Доставка по России: ПЭК, Деловые линии, СДЭК. Отгрузка в течение 24 часов после оплаты. Скидка от 100 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена с учётом количества, размера листов и сорта.

Нужен ГФС без бумаги (для пропитанных систем)? Смотрите обычный миканит ГФС по ГОСТ 6120-75 — электропрочность ≥23/20 кВ/мм, предназначен для пазовой изоляции с пропиткой.

Нестандартные толщины и размеры — в разделе миканит гибкий по ТУ 273314-011.
