Миканит ГФЧ-ББ 0,2 мм по ГОСТ 6120-75 в Новосибирске

Обновлено: сентябрь 2026 г.

ГОСТ 6120-75

4 000 ₽/кг

В наличииОтгрузка готовых материалов из наличия — 1–2 рабочих дня после оплаты.Доставка по России

Оформить заказ

Минимальный заказ: 47 листов (10.15 кг)

10.15 кг ≈ 47 листов (расчётно: 1 лист ≈ 216 г)

Итого:≈ 40 600 ₽

Нужен счёт или КП? Напишите или позвоните — подготовим расчёт под количество.
Изготавливаем под заказ любые размеры по чертежу или образцу.

* Цены ориентировочные. Точная стоимость рассчитывается после оформления заявки.

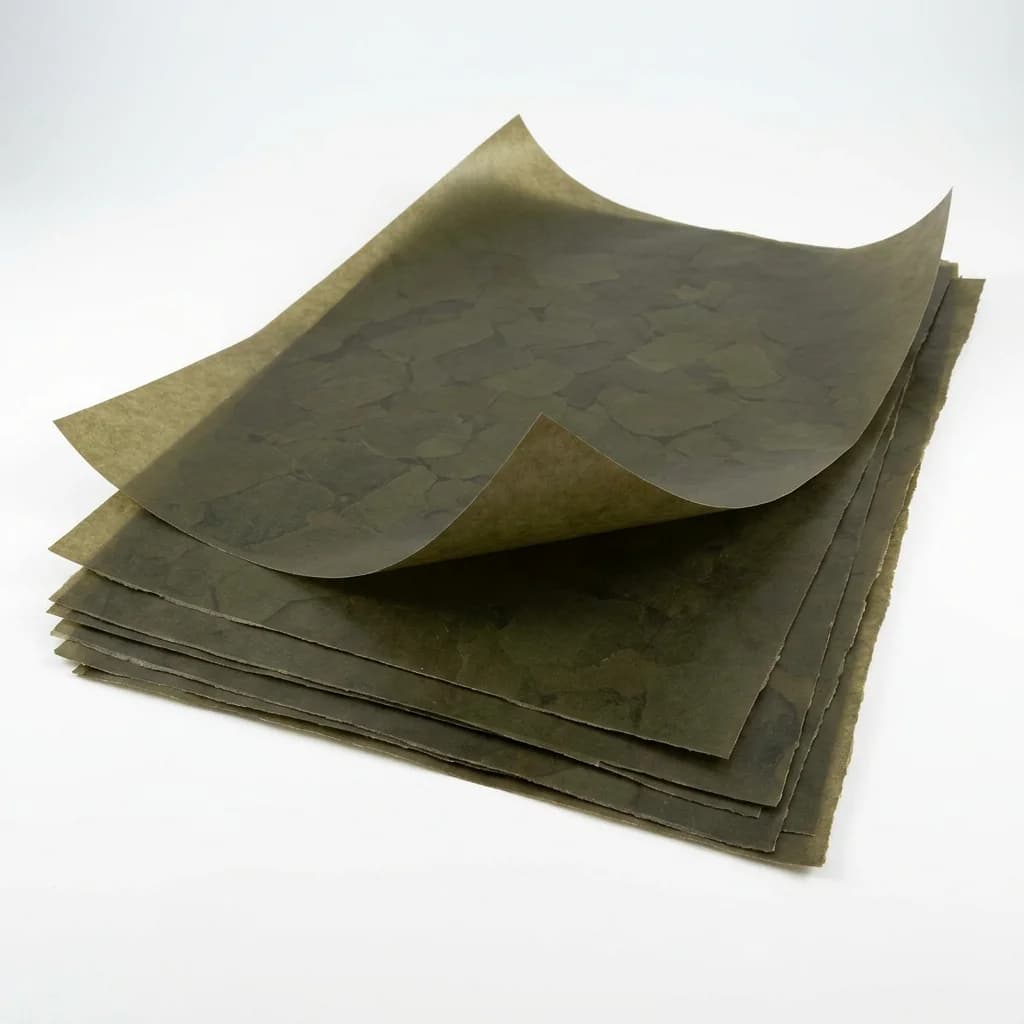

ГФЧ-ББ гибкий миканит с калькой флогопит+битум ГОСТ 6120-75

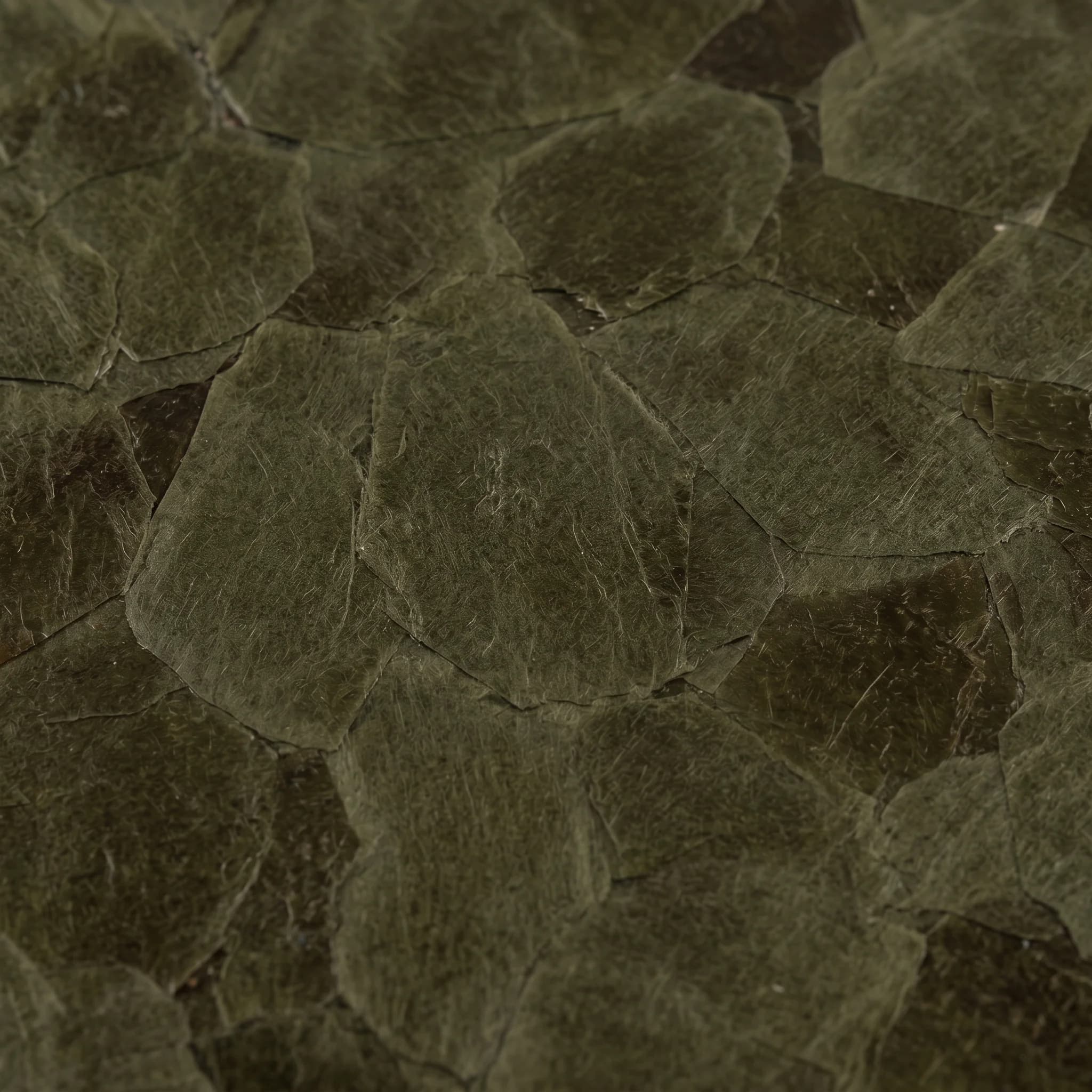

ГФЧ-ББ гибкий миканит — крупный план через кальку

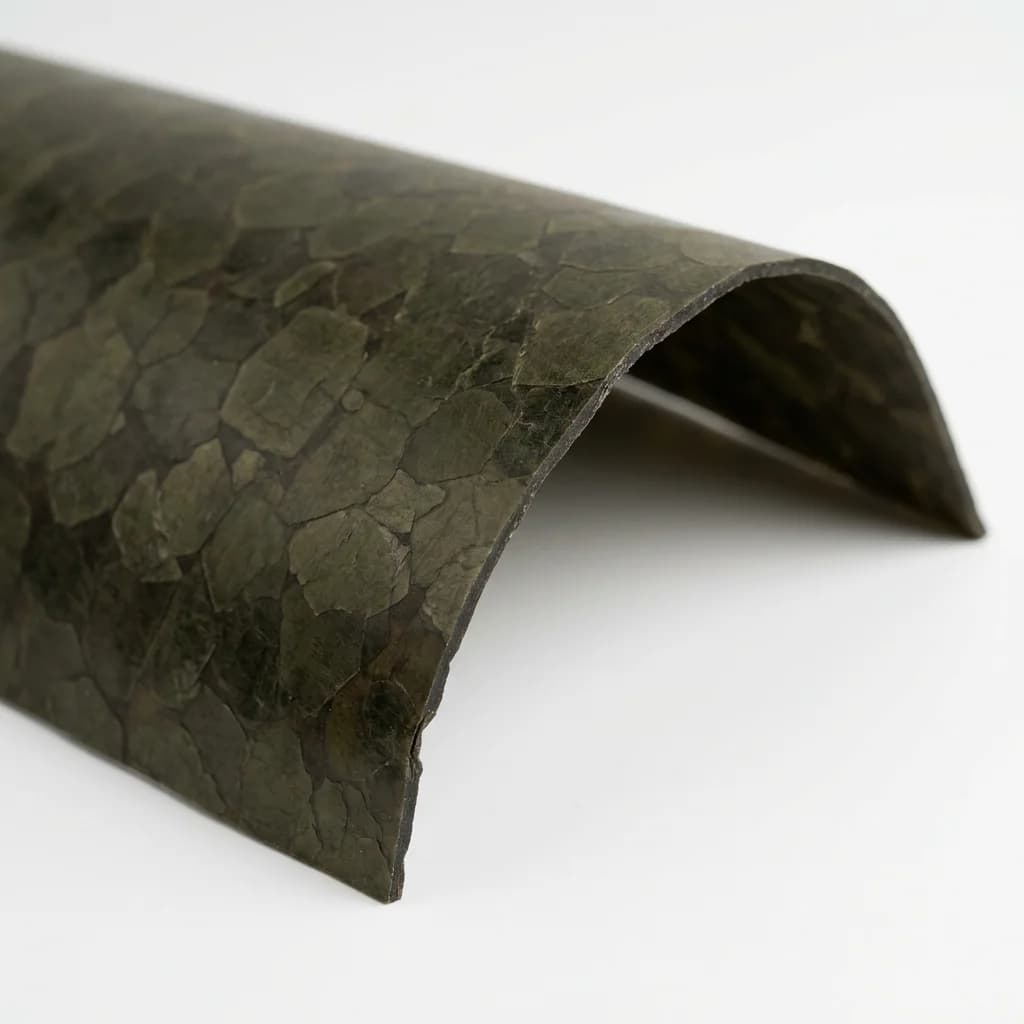

ГФЧ-ББ гибкий миканит — демонстрация гибкости
Миканит гибкий ГФЧ-ББ 0,2 мм

Характеристики

Толщина

0,2 мм

Размер листа

600×900

Эл. прочность

≥21 кВ/мм (ВС/1С) · пробивное ≥2,3 кВ

Вес 1 листа

216 г

Рабочая температура
130 °C

О материале и задаче

ГФЧ-ББ 0,2 мм по ГОСТ 6120-75 — гибкий листовой миканит для заказчиков из Новосибирска. Позицию проверяют как конкретный материал, а не как безымянную толщину из общего перечня. ГФЧ-ББ изготовлен на основе флогопита, использует масляно-битумный чёрный лак и имеет исполнение «бумага с двух сторон».

Для исполнения по ГОСТ 6120-75 приведены следующие значения: слюда — не менее 50 %, связующее — 15–25 %, летучие вещества — не более 10 %. Показатели версии по другому документу проверяют отдельно.

ГФЧ-ББ 0,2 мм: состав и контекст выбора

В Новосибирске запросы на гибкий миканит могут быть связаны с энергетическим и приборным машиностроением, производством и обслуживанием генераторов, трансформаторов и другой электротехники. Для подбора сразу указывают, нужен единичный образец, комплект для ремонта или повторяемая партия.

  • ГФЧ-ББ изготовлен на основе флогопита, использует масляно-битумный чёрный лак и имеет исполнение «бумага с двух сторон». Для исполнения по ГОСТ 6120-75 приведены следующие значения: слюда — не менее 50 %, связующее — 15–25 %, летучие вещества — не более 10 %. Показатели версии по другому документу проверяют отдельно.
  • ГФЧ-ББ — исполнение на флогопите с тёмным масляно-битумным связующим и бумагой с двух сторон. Отличие от ГФЧ сосредоточено в подложке, а от ГФС-ББ — в связующем. Если в старой документации указан только сокращённый фрагмент марки, перед расчётом важно восстановить полное обозначение и не угадывать наличие бумаги по фотографии.
  • Для ГФЧ-ББ обязательны флогопит, тёмное связующее и бумага с двух сторон. Сокращение до ГФЧ меняет конструкцию, а до ГФС-ББ — связующее. Поэтому подтверждение заказа должно повторять обозначение целиком рядом с толщиной.
  • Для запроса из Новосибирска полезно заранее определить формат потребности. При проверке на одном узле важно сохранить согласованное обозначение материала; при регулярном изготовлении — повторяемость входной спецификации и документов. Если изделие передаётся между несколькими участниками кооперации, один файл должен содержать актуальную редакцию размеров и марки. Логистический расчёт выполняют по согласованному количеству и формату, а не по предположению о типовой партии.

Конкретная позиция

ГФЧ-ББ 0,2 мм: что это за материал

ГФЧ-ББ — гибкий листовой миканит на флогопите с масляно-битумный чёрный лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ГОСТ 6120-75; его показатели нельзя автоматически переносить на материал по другому нормативному документу.

Эта карточка относится к толщине 0,2 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.

Марка
ГФЧ-ББ
Толщина
0,2 мм
Документ
ГОСТ 6120-75
Толщина
0,20 мм
Пробивное напряжение
≥2,3 кВ
Стандарт
ГОСТ 6120-75
Рабочая температура
до 130 °C (класс B)

Миканит гибкий ГФЧ-ББ 0,20 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с битумно-масляным (чёрным) связующим и бумажной подложкой с двух сторон. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Безпропиточная пазовая изоляция мелких машин в условиях повышенной тепловой нагрузки — первая нормативная точка для ББ-вариантов на флогопите.

Состав и конструкция ГФЧ-ББ

Слюдяная основа
флогопит
Связующее
масляно-битумный чёрный лак
Наружная подложка
бумага с двух сторон
Нормативное исполнение
ГОСТ 6120-75

Характеристики ГФЧ-ББ 0,2 мм

Значения ниже относятся к ГОСТ 6120-75. Нормы электрической прочности и пробивного напряжения проверяют по толщине и сорту в таблице ГОСТ.

Характеристики ГФЧ-ББ 0,2 мм
ПоказательЗначение
Номинальная толщина0,2 мм
Электрическая прочностьне менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сорта
Пробивное напряжениене менее 2,3 кВ в отдельных точках
Доля слюдыне менее 50 %
Доля связующего15–25 %
Доля летучих веществне более 10 %

Технические характеристики

Толщина / допуск0,20 мм · +0,05 / -0,04 мм (ВС) / ±0,12 мм (1С)
Размер листа600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм.
СлюдаФлогопит, >50% (Табл. 3 ГОСТ 6120-75). Пластинки 20 мм
СвязующееБитумно-масляный лак (чёрный), 15–25%; бумага с двух сторон
Летучих веществ≤10%
Электрическая прочность≥21 кВ/мм (ВС/1С) · пробивное ≥2,3 кВ
Удельное сопротивление≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²0,330 кг (Прил. 2 ГОСТ 6120-75, для оклеенного миканита)
Радиус изгибаØ 20 мм (радиус 10 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкостиB · до 130 °C (ГОСТ 8865-93)

Характеристики

Рабочая температура130 °C
Слюдяная основафлогопит
Содержание связующего15–25 %
Содержание слюды≥ 50 %

Применение ГФЧ-ББ толщиной 0,2 мм

Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФЧ-ББ, исполнение ГОСТ 6120-75 и слой 0,2 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.

Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.

Применение ГФЧ-ББ 0,20 мм

Толщина 0,20 мм — первая нормативная точка Таблицы 4 ГОСТ 6120-75 для ББ-вариантов, адаптированная на флогопите к применениям с повышенной долговременной тепловой нагрузкой. Пробивное напряжение ≥2,3 кВ даёт kзап ≈ 6 для 380 В — типовой запас для низковольтной обмотки машин, работающих в горячих цехах.

Основная сфера применения — судовые вспомогательные двигатели малых габаритов: машины серий МАП (4АМНМ) — насосы забортной воды, пресной воды, циркуляционные насосы главных двигателей; электроприводы приточно-вытяжной вентиляции машинных отделений; электроприводы компрессоров сжатого воздуха пусковой системы. Эти двигатели габаритов 71–90 работают в условиях температуры машинного отделения 40–55 °C с внутренним нагревом до границы класса B, и безпропиточная флогопитовая изоляция 0,20 мм обеспечивает надёжную работу без необходимости возить машину в доковый ремонт с пропиточным комплексом.

Второе характерное применение — машины металлургических печей мостового типа и рудных термических установок малой мощности: электроприводы шлаковых тележек, приводы шихтоподачи, электроприводы вспомогательных механизмов доменных и мартеновских цехов. В этих применениях кратковременный нагрев не выходит за пределы класса B, но постоянный фон повышенной температуры делает флогопит более долговечным, чем мусковит при той же пазовой толщине.

Третье применение — мелкие насосы вторичного контура тепловых установок: циркуляционные насосы систем тепло- и горячего водоснабжения котельных (Wilo, Grundfos старых серий, насосы ЦВС, КМ в корпусных модификациях), подкачивающие насосы бойлерных. Эти насосы работают круглосуточно при повышенной температуре перекачиваемой воды (70–90 °C), и безпропиточная флогопитовая изоляция обмотки даёт лучший срок службы, чем мусковитовая.

Сравнение ГФЧ-ББ 0,2 мм с соседними толщинами

Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.

Соседние толщины ГФЧ-ББ
ТолщинаЭлектрическая прочностьПробивное напряжение
0,2 ммне менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сортане менее 2,3 кВ в отдельных точках
0,25 ммне менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сортане менее 2,7 кВ в отдельных точках

ГФЧ-ББ 0,2 мм по ГОСТ и ТУ

Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.

Сравнение ГФЧ-ББ 0,2 мм по ГОСТ и ТУ
ПараметрГОСТ 6120-75ТУ
Толщина в каталожном ряду0,2 мм представлена0,2 мм представлена
Доля слюдыне менее 50 %не менее 90 %
Доля связующего15–25 %не более 5 %
Электрическая прочностьне менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сортане менее 19 кВ/мм
Пробивное напряжениене менее 2,3 кВ в отдельных точкахне менее 2,5 кВ в отдельных точках

Сравнение толщин ГФЧ-ББ

ТолщинаПробивное
0,20 мм≥2,3 кВ← вы здесь
0,25 мм≥2,7 кВПодробнее
0,30 мм≥2,7 кВПодробнее
0,40 мм≥3,8 кВПодробнее
0,50 мм≥5,0 кВПодробнее

Сравнение и выбор

ТолщинаПробивное
0,20 мм≥2,3 кВ← вы здесь
0,25 мм≥2,7 кВПодробнее
0,30 мм≥2,7 кВПодробнее
0,40 мм≥3,8 кВПодробнее
0,50 мм≥5,0 кВПодробнее

Документы, обозначение и полное описание

В заявке достаточно указать ГФЧ-ББ, ГОСТ 6120-75, толщину 0,2 мм, размер и количество. Для ТУ публично используется обозначение без номера.

Условное обозначение при заказе

  • Высший сорт: Миканит ВС ГФЧ-ББ 0,20—20—1 ГОСТ 6120-75
  • Первый сорт: Миканит 1С ГФЧ-ББ 0,20—20—1 ГОСТ 6120-75

Вопросы и ответы

Чем обусловлен выбор ГФЧ-ББ 0,20 мм для насосов вторичного контура котельных?

Перекачиваемая вода нагревается до 70–90 °C, и температура корпуса насоса с двигателем длительно находится на уровне 80–110 °C. При такой эксплуатации обмотка работает в верхней трети температурного диапазона класса B. Флогопит в изоляции стабильнее мусковита при этих условиях — за сравнимый ресурс безпропиточной технологии ремонта это даёт 1,5–2× ресурс мусковитовой изоляции. Разница наиболее заметна при эксплуатации свыше 5 лет.

Подходит ли ГФЧ-ББ 0,20 мм для двигателей взрывозащищённого исполнения?

Технически возможно по классу нагревостойкости (взрывозащищённые двигатели для нефтегаза работают в классе B), но конкретное применение требует согласования с заказчиком и соответствия сертификации взрывозащиты (ТР ТС 012/2011, ГОСТ Р 51330). Производитель взрывозащищённой машины должен подтвердить возможность использования ГФЧ-ББ в составе одобренной изоляционной системы. Без такого согласования установка безпропиточной изоляции в ВЗ-машине недопустима.

Выдержит ли ГФЧ-ББ 0,20 мм длительную работу при температуре перекачиваемой воды 110 °C?

При температуре воды 110 °C корпус насоса нагревается до 115–120 °C, обмотка — до 125–135 °C. Это уже у верхней границы класса B. ГФЧ-ББ формально рассчитан на 130 °C, но длительная работа при 125–130 °C резко сокращает ресурс битумно-масляного связующего — обычно 1–2 года против 5–8 при работе в средней части диапазона. В номенклатуре ГОСТ 6120-75 для более высоких температур предусмотрен только ГФК (флогопит + кремнийорганический лак, класс H, 180 °C) — всё остальное (ГМС, ГМЧ, ГФС, ГФЧ) остаётся в классе B (130 °C) и отличается от ГФЧ-ББ связующим и наличием ББ-оклейки, а не классом нагревостойкости. Класс F (155 °C) в ГОСТ 6120-75 не нормирован — это другой стандарт и другая группа материалов.

Подробнее о марке ГФЧ-ББ (сравнение с ГМЧ-ББ / ГФЧ / ГФК, преимущества флогопита для металлургических и судовых применений, методика выбора толщины с учётом теплового фактора, типичные ошибки) — в описании категории.

Заказать ГФЧ-ББ 0,20 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.

Что можно написать в заявке

Можете указать марку ГФЧ-ББ, ГОСТ 6120-75, толщину 0,2 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.

На email пришлём ответ, счёт или КП и согласованный чертёж; при вложении email обязателен.

Необязательно. Заполните, если нужен счёт от юрлица — мы автоматически подтянем реквизиты по ИНН.

Сравнение толщины 0,2 мм с другими позициями Миканит гибкий ГФЧ-ББ ГОСТ 6120-75

ТолщинаЦена, ₽/кгВес листаЦена за лист
0,2 мм4 000 ₽/кг216 г≈ 864 ₽текущий
0,25 мм4 000 ₽/кг270 г≈ 1 080 ₽
0,3 мм4 000 ₽/кг324 г≈ 1 296 ₽
0,4 мм4 000 ₽/кг432 г≈ 1 728 ₽
0,5 мм4 000 ₽/кг540 г≈ 2 160 ₽

Как выбрать исполнение

При проверке спецификации: сопоставьте обозначение ГФЧ-ББ, толщину 0,2 мм, вид нормативного документа и конструкцию материала. Это начальная позиция перечня толщин для данного исполнения. Переход к 0,25 мм меняет не только размер листа по толщине, но и параметры, которые должны быть сверены по своей строке документа.

Для диапазона 0,20–0,25 мм электрическая прочность составляет не менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сорта. Минимальное пробивное напряжение для этой позиции — 2,3 кВ; это характеристика испытания материала, а не рабочее напряжение оборудования. Предельные отклонения по ГОСТ различаются по сорту и толщине; нужное значение читают из соответствующей нормативной строки.

Для осмысленного сравнения рядом рассматривают ГФЧ-ББ (ТУ), ГФЧ (ГОСТ 6120-75), ГФС-ББ (ГОСТ 6120-75). Вариант той же марки по ТУ не является той же строкой с другим названием: состав показателей, диапазон толщин и подтверждающий документ проверяют раздельно. Альтернативные марки отличаются видом слюды, связующим или наличием подложки, поэтому сравнение начинают с конструкции материала, а не с цены.

Как проверить ГФЧ-ББ 0,2 мм

ШагКритерий
1Это начальная позиция перечня толщин для данного исполнения. Переход к 0,25 мм меняет не только размер листа по толщине, но и параметры, которые должны быть сверены по своей строке документа.
2При толщине 0,2 мм удобно проверить, не возникло ли в исходной документации смешение записей 0,20 и 0,2 мм: численно они равны, но карточка и спецификация должны однозначно вести к одной позиции. Для многослойного решения дополнительно фиксируют ожидаемое число листов и суммарный размер.
3Для 0,2 мм в заявке желательно привести точное количество листов или деталей, а не только общую площадь без раскладки. Это позволяет проверить, относится ли размер к сырью или к готовым элементам. Остаток после раскроя и направление обработки обсуждают после получения геометрии, не обещая результат по одному значению толщины.
4Для 0,2 мм в спецификации стоит оставить единообразную запись во всех документах проекта. Обозначения 0,20 и 0,2 равны численно, но разные строки могут создать ложное впечатление о двух товарах.
5Проверка 0,2 мм завершена, когда записи 0,2 и 0,20 распознаны как одна позиция, а не продублированы в потребности.
6Для диапазона 0,20–0,25 мм электрическая прочность составляет не менее 21 кВ/мм для высшего сорта и 21 кВ/мм для первого сорта. Минимальное пробивное напряжение для этой позиции — 2,3 кВ; это характеристика испытания материала, а не рабочее напряжение оборудования.
7Предельные отклонения по ГОСТ различаются по сорту и толщине; нужное значение читают из соответствующей нормативной строки.
8Для ГОСТ-исполнения значения читают как нормативные требования к соответствующей марке, сорту и диапазону толщин. Они не являются результатом испытания уже выбранной партии. При заказе всё равно проверяют документ качества на поставляемый материал, а требования проекта — отдельно; наличие строки в стандарте само по себе не подтверждает применимость в конкретном оборудовании.
9Для осмысленного сравнения рядом рассматривают ГФЧ-ББ (ТУ), ГФЧ (ГОСТ 6120-75), ГФС-ББ (ГОСТ 6120-75). Вариант той же марки по ТУ не является той же строкой с другим названием: состав показателей, диапазон толщин и подтверждающий документ проверяют раздельно. Альтернативные марки отличаются видом слюды, связующим или наличием подложки, поэтому сравнение начинают с конструкции материала, а не с цены.

Данные для расчёта выбранной позиции

Для выбранной листовой позиции укажите параметры и количество. В карточке указаны параметры: Толщина: «0,2»; Размер листа: «600×900». Сопоставьте их с вашей спецификацией; отличающиеся требования укажите в запросе. Цена карточки указана за кг; количество укажите в единице, выбранной в форме заказа. Укажите обозначение выбранного материала и документ исполнения (ГОСТ/ТУ), если он указан в карточке.

Что указать в заявке из Новосибирска

Для ГФЧ-ББ 0,2 мм ключевой частью запроса служит полное обозначение с бумажной подложкой. Укажите назначение, форму получения, тираж и обязательные сопроводительные документы. Пришлите схему изоляционного пакета, посадочные размеры, обозначение нормативного документа и ожидаемый контроль. Неизвестные параметры лучше отметить вопросами, а не подменять предположениями. Ответ должен исключить путаницу между ГФЧ-ББ, ГФЧ и ГФС-ББ: это разные конструкции. Согласованный вариант становится основанием коммерческого расчёта, но не заменяет проектную оценку рабочего режима готового оборудования.

  • Для новосибирского проекта полезно сразу указать, нужен опытный образец или регулярная партия. Для образца важны точные размеры и способ обработки, для серии — повторяемость спецификации и комплект документов.

Миканит ГФЧ-ББ 0,2 мм по ГОСТ 6120-75 в Новосибирске

Какие задачи разберём

  • Сопоставить Миканит гибкий ГФЧ-ББ 0,2 мм ГОСТ 6120-75 с требованиями заявки

    В карточке указано «Толщина: 0,2 мм», но требования конкретной заявки нужно проверить отдельно.

    Сопоставим данные карточки с присланными требованиями и подготовим вопросы для технического согласования.

  • Проверить параметры Миканит гибкий ГФЧ-ББ 0,2 мм ГОСТ 6120-75 перед согласованием

    В карточке указано «Размер листа: 600×900», но требования конкретной заявки нужно проверить отдельно.

    Сопоставим данные карточки с присланными требованиями и подготовим вопросы для технического согласования.

Данные для расчёта и условия заказа

Что прислать

  • Марка или обозначение
  • Фотография материала или узла
  • Чертёж или эскиз
  • Техническое задание или спецификация
  • Требуемые свойства
  • Образец материала

Что получите в ответ

  1. Проверим исходные данные и зададим уточняющие вопросы.
  2. Сопоставим требования с проверенными описаниями материалов.
  3. Подготовим варианты для технического и коммерческого согласования.
  4. Условия поставки и получения согласуем после оценки задачи.

Проверка исходных данных: Свойства и обозначения используем только из утверждённых источников.

Техническое согласование: Возможность изготовления, нарезки или замены подтверждаем после оценки задачи. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.

Срок, стоимость и способ доставки до города Новосибирск рассчитаем по запросу.

Условия поставки зависят от материала, объёма и места получения.

Отправить задачу и файлы

Приложите маркировку, фотографию, чертёж или техническое задание — исходные данные помогут предметно разобрать задачу.

Территория поставки: Новосибирская область

Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.

Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.

Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.

Условия доставкиАдреса и контакты

Оставить заявку

На email пришлём ответ, счёт или КП и согласованный чертёж; при вложении email обязателен.

Необязательно. Заполните, если нужен счёт от юрлица — мы автоматически подтянем реквизиты по ИНН.

Часто задаваемые вопросы

Что входит в обозначение ГФЧ-ББ 0,2 мм?

Это гибкий миканит толщиной 0,2 мм по ГОСТ 6120-75. Его конструкция: флогопит, масляно-битумный чёрный лак, бумага с двух сторон. Полное обозначение нужно сохранять в заявке.

Допустима ли версия ГФЧ-ББ по другому документу?

Она может рассматриваться только как отдельная альтернатива после технической проверки. Совпадение марки не делает требования ГОСТ и ТУ одинаковыми.

Какие данные передать в Новосибирске?

Напишите узел, марку ГФЧ-ББ, толщину 0,2 мм, формат или чертёж, количество и правила приёмки. Приложите доступные исходные документы.
