Обзор: Слюдопласт коллекторный
Слюдопласт коллекторный купить со склада и под заказ: КИФЭ-А, КИФШ на термостойком связующем в наличии. Цена — по запросу. Отгрузка от 1 листа за 1–2 рабочих дня после оплаты (для готового материала из наличия без дополнительных работ; срок до передачи ТК), паспорт качества, доставка по России.

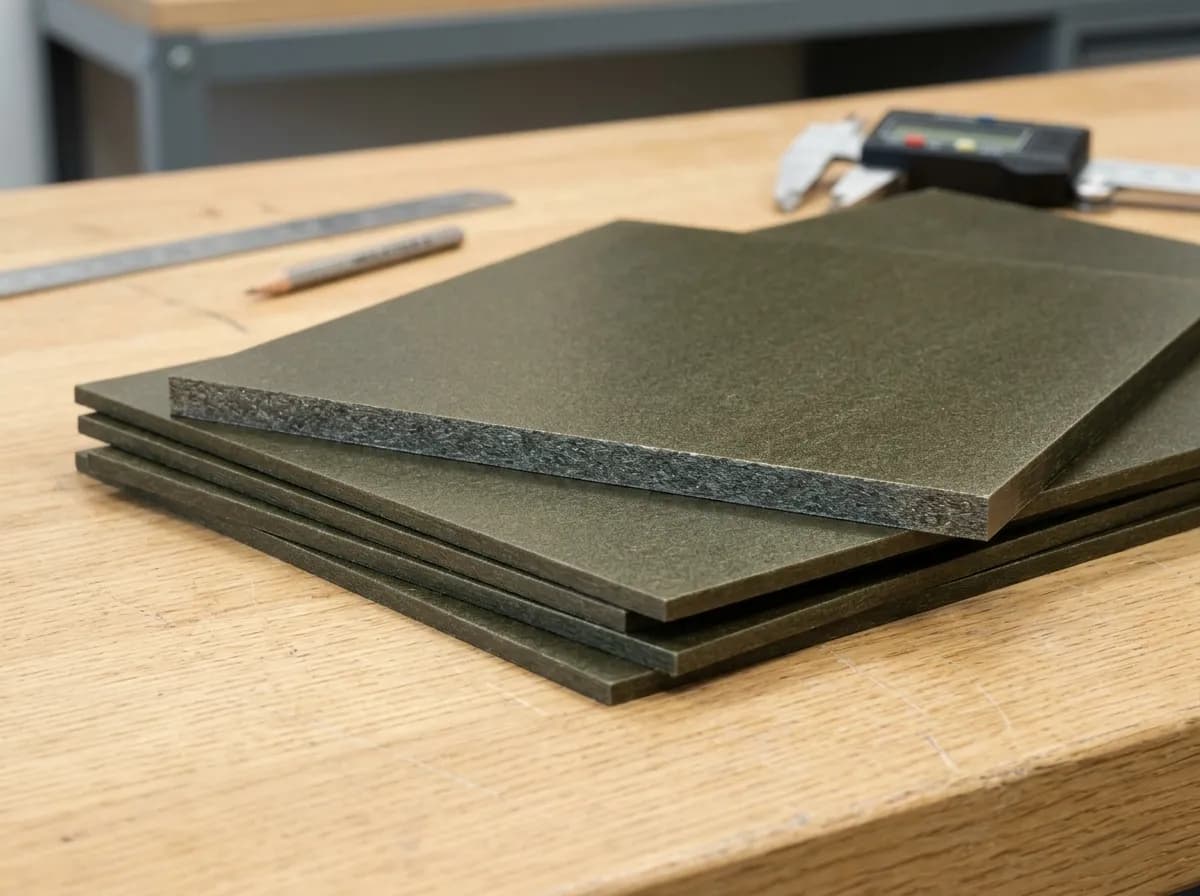

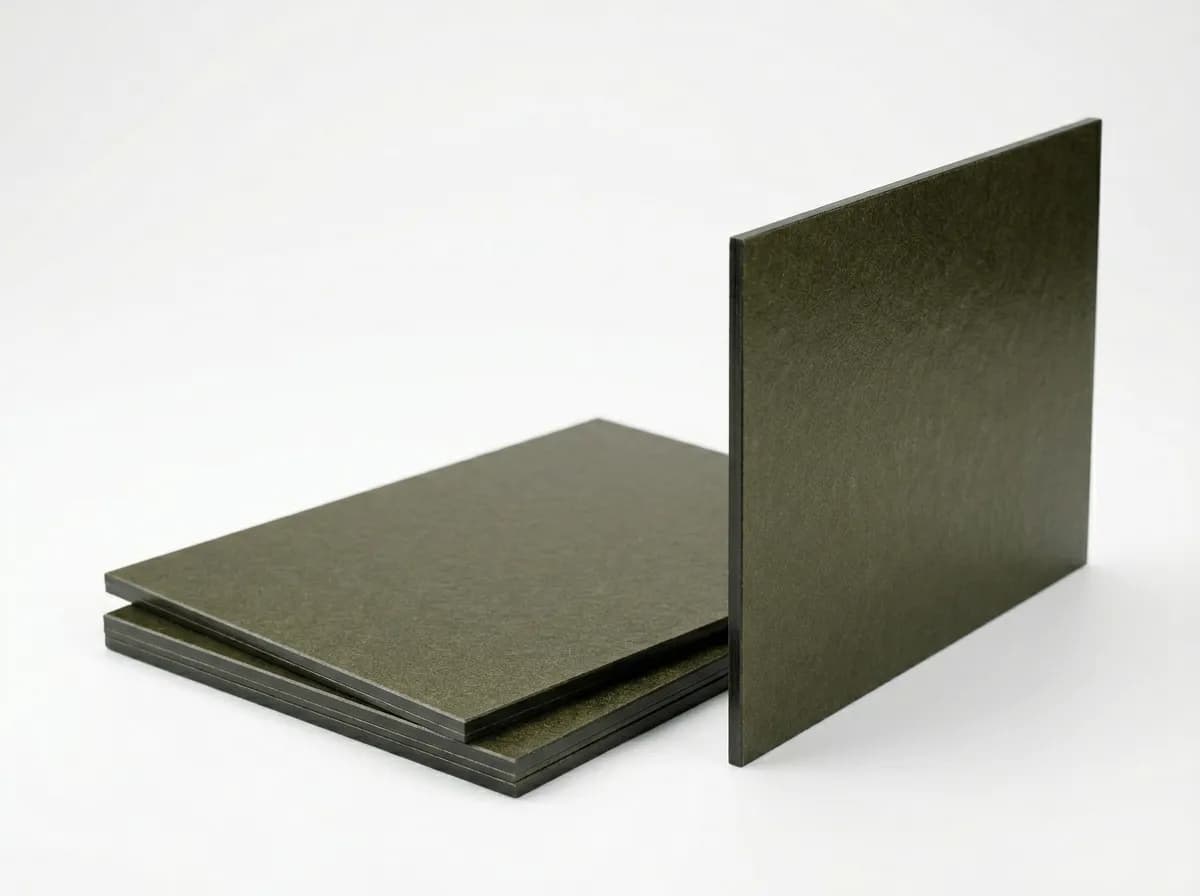

Слюдопласт коллекторный — листовой электроизоляционный материал из слюдяной бумаги флогопит на термостойком связующем. Устанавливается между медными ламелями коллекторов электрических машин, где одновременно работает электрическое поле, высокая температура и давление горячей запрессовки 60–80 МПа. Однородная структура слюдяной бумаги отличает коллекторный слюдопласт от миканита на натуральной слюде: нет стыков пластин, нет локальных слабых зон — стабильность размеров сохраняется при каждом тепловом цикле.
По техническим условиям выпускаются марки КИФШ-1, КИФШ, КИФЭ, КИФЭ-А, КИФК, КИФЭ-Н, КИФКФ. Каждая марка подобрана под конкретный тип связующего и условия нагрузки. Толщина слюдопласта коллекторного по ТУ: 0,10–10,0 мм, по спецзаказу до 50 мм. Разные заводы работают по разным ТУ — свойства одной марки от разных производителей могут отличаться, поэтому при заказе всегда уточняйте стандарт.
Что проверить в обозначении
Слюдяная бумага объединяется связующим в плотный лист; марка связующего, армирование и режим прессования определяются конкретным исполнением. Эта комбинация определяет самостоятельную марку.
Состав, связующее, допуски и показатели под сжатием подтверждают техническим документом марки и паспортом выбранной партии. Паспорт относится к изготовленной партии.
Виды и марки: Слюдопласт коллекторный
Расшифровка маркировки
Толщины по техническим условиям
Буквы в обозначении марки описывают состав материала:
| Буква | Значение | Марки |
|---|---|---|
| К | коллекторный | все марки |
| И | изоляционный (основа — слюдяная бумага) | все марки |
| Ф | флогопит | все марки |
| Ш | шеллачное связующее | КИФШ, КИФШ-1 |
| Э | эпоксидное связующее | КИФЭ, КИФЭ-Н |
| К (суффикс) | кремнийорганическое связующее | КИФК, КИФКФ |
| А | армированный стеклотканью | КИФЭ-А |
| Н | модифицированный (повышенная влагостойкость) | КИФЭ-Н |
| Ф (суффикс) | фенольное связующее в составе | КИФКФ |
Нужна конкретная марка? Звоните: +7 (953) 585-20-07 — подберём слюдопласт коллекторный под ваши условия работы.
Марки слюдопласта коллекторного
Семь марок по техническим условиям закрывают весь диапазон рабочих условий — от стандартных до тяжелонагруженных коллекторов:
- КИФШ-1 и КИФШ — шеллачное связующее, класс нагревостойкости B (130 °С). Стандартный выбор для серийного ремонта электрических машин общепромышленного назначения. Шеллак обеспечивает надёжное крепление ламелей и хорошую обрабатываемость при раскрое прокладок.
- КИФЭ — эпоксидное связующее, повышенная механическая прочность. Применяется в коллекторах с нагрузками выше стандартных: крановые двигатели, подъёмное оборудование, промышленные генераторы.
- КИФЭ-А — КИФЭ с армированием стеклотканью. Армирование увеличивает стойкость к ударным нагрузкам и расслаиванию при механической обработке. Выбор для коллекторов тяговых двигателей с ударными токовыми пиками.
- КИФЭ-Н — модифицированная эпоксидная система. Улучшенная стойкость к влаге и агрессивным средам. Применяется в судовых установках, горнодобывающем оборудовании, при повышенной влажности.
- КИФК — кремнийорганическое связующее, рабочая температура до 180 °С. Для тяжелонагруженных тяговых двигателей: магистральные локомотивы, тепловозы, карьерная техника. Слюдопласт коллекторный КИФК сохраняет диэлектрические свойства при длительном высокотемпературном режиме.
- КИФКФ — кремнийорганически-фенольная система. Сочетает термостойкость КИФК с повышенной адгезией к меди. Применяется в высокоскоростных коллекторах, где критично отсутствие сдвига ламелей при разгоне.
Характеристики: Слюдопласт коллекторный
Технические характеристики по техническим условиям
| Параметр | Значение |
|---|---|
| Стандарт | по техническим условиям |
| Тип слюды | Флогопит (слюдяная бумага) |
| Толщина, мм | 0,10–10,0 (спецзаказ до 50) |
| Диэлектрическая прочность, кВ/мм | ≥ 15 |
| Давление обжима, МПа | 60–80 |
| Рабочая температура, °С | до 180 (зависит от марки) |
| Разнотолщинность, мм | ≤ 0,02 |
Сравнение: Слюдопласт коллекторный
Слюдопласт коллекторный vs миканит коллекторный
| Параметр | Слюдопласт (КИФЭ и др.) | Миканит (КФШ и др.) |
|---|---|---|
| Основа | Слюдяная бумага | Щипаная слюда |
| Толщина по ТУ | 0,10–10,0 мм (до 50 спецзаказ) | 0,10–10,0 мм (до 50 спецзаказ) |
| Цена | Ниже | Выше |
| Электропрочность | ≥15 кВ/мм | 18–20 ��В/мм |
| Когда выбрать | Серийное производство, стандартные машины | Ремонт, ответственные коллекторы |
Применение: Слюдопласт коллекторный
Область применения

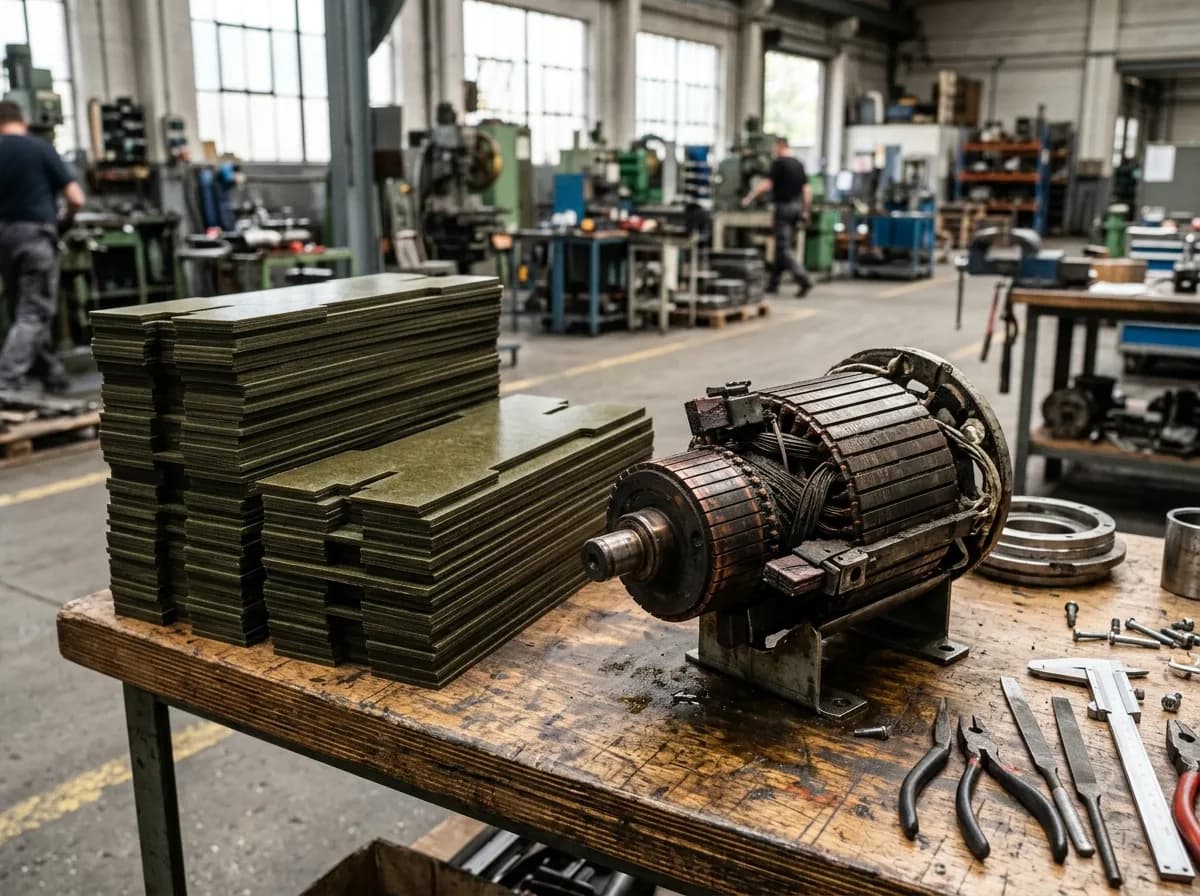

Слюдопласт коллекторный применяется там, где коллектор работает в жёстких условиях нагрева, вибрации и электрического пробоя. Ключевое преимущество материала — воспроизводимость геометрии прокладок от партии к партии: толщина выдерживается с допуском ≤ 0,02 мм, что критично для точной сборки высокооборотных машин.
- тяговые двигатели локомотивов, электропоездов, метрополитена — слюдопласт коллекторный КИФК и КИФШ-1 наиболее востребованы в этом сегменте;
- крановые и подъёмные двигатели металлургических и горнодобывающих предприятий;
- судовые генераторы и двигатели;
- силовые генераторы тепловых и гидроэлектростанций;
- промышленные электродвигатели с частыми пусками и реверсами — коллекторный слюдопласт выдерживает механические удары при реверсировании.
При температурах выше 180 °С переходите на жаростойкий слюдопласт. Для сравнения с альтернативой на натуральной слюде смотрите коллекторный миканит.
Укажите марку и толщину — рассчитаем стоимость партии слюдопласта коллекторного. Звоните: +7 (953) 585-20-07 или пишите на 2852007@bk.ru. Минимальный заказ 10 кг, отгрузка со склада, доставка по России.
Из практики
Для ремонта коллекторов двигателей постоянного тока на предприятиях горнодобывающей промышленности применяют коллекторный слюдопласт КИФЭ — материал обеспечивает равномерный износ с медными ламелями при тяжёлых режимах эксплуатации: пыль, вибрация, перегрузки.
Частая ошибка
Используют обычный слюдопласт вместо коллекторного для межламельной изоляции. Коллекторные марки (КИФЭ, КИФК) специально подобраны по скорости износа — она должна совпадать со скоростью износа медных пластин. Обычный слюдопласт изнашивается неравномерно.
Как учесть форму и монтаж
Материал используют для межламельных пластин и деталей коллектора, где важны электрическая изоляция, стабильная геометрия и работа под сжатием. Размер заготовки и готовой детали приводят раздельно.
Коллекторную группу не заменяют прокладочной или конструкционной по одной толщине: назначение, сжимаемость и норматив марки различаются. Старый код сначала сопоставляют с функцией.
Ремонт
Сверяют прежнюю марку, функцию материала, геометрию и паспорт прошлой партии.
Повторная закупка
Сохраняют полное обозначение, норматив, размеры и согласованные параметры поставки.
Раскрой и монтаж
Раздельно задают стороны, контур, число слоёв, обработку и контроль готовой изоляции.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Путь от чертежа к поставке
Сверяют полную марку, документ, толщину после обработки, формат, направление листа, контур пластин и требования к механической обработке. Затем сравнивают форматы внутри выбранной марки.
Заявка включает марку коллекторного слюдопласта, норматив, размеры листа или ламели, количество и чертёж детали. Такой порядок уменьшает неоднозначность ответа.
Основу, связующее, форму поставки и норматив проверяют вместе. Размер выбирают внутри подтверждённой марки.
Материал, конструкция и документ
Заказать слюдопласт коллекторный в Новосибирске
Новосибирский офис принимает запросы на слюдопласт коллекторный по обозначению, паспорту прежней партии или чертежу.
Коммерческое предложение связывает материал, геометрию и объём; условия проверяются на момент обращения.
Вопросы про слюдопласт коллекторный
С чего начать запрос в Новосибирске?
С полной марки и документа, затем добавить размеры, количество, эскиз и условия монтажа.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · основа, покрытие и назначение · толщина, ширина и схема раскроя · количество и условия обработки
Территория поставки: Новосибирская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
