Миканит прокладочный ПФГ 0,15 мм ГОСТ 6121-75 оптом в Новосибирске — для электромашиностроительных предприятий

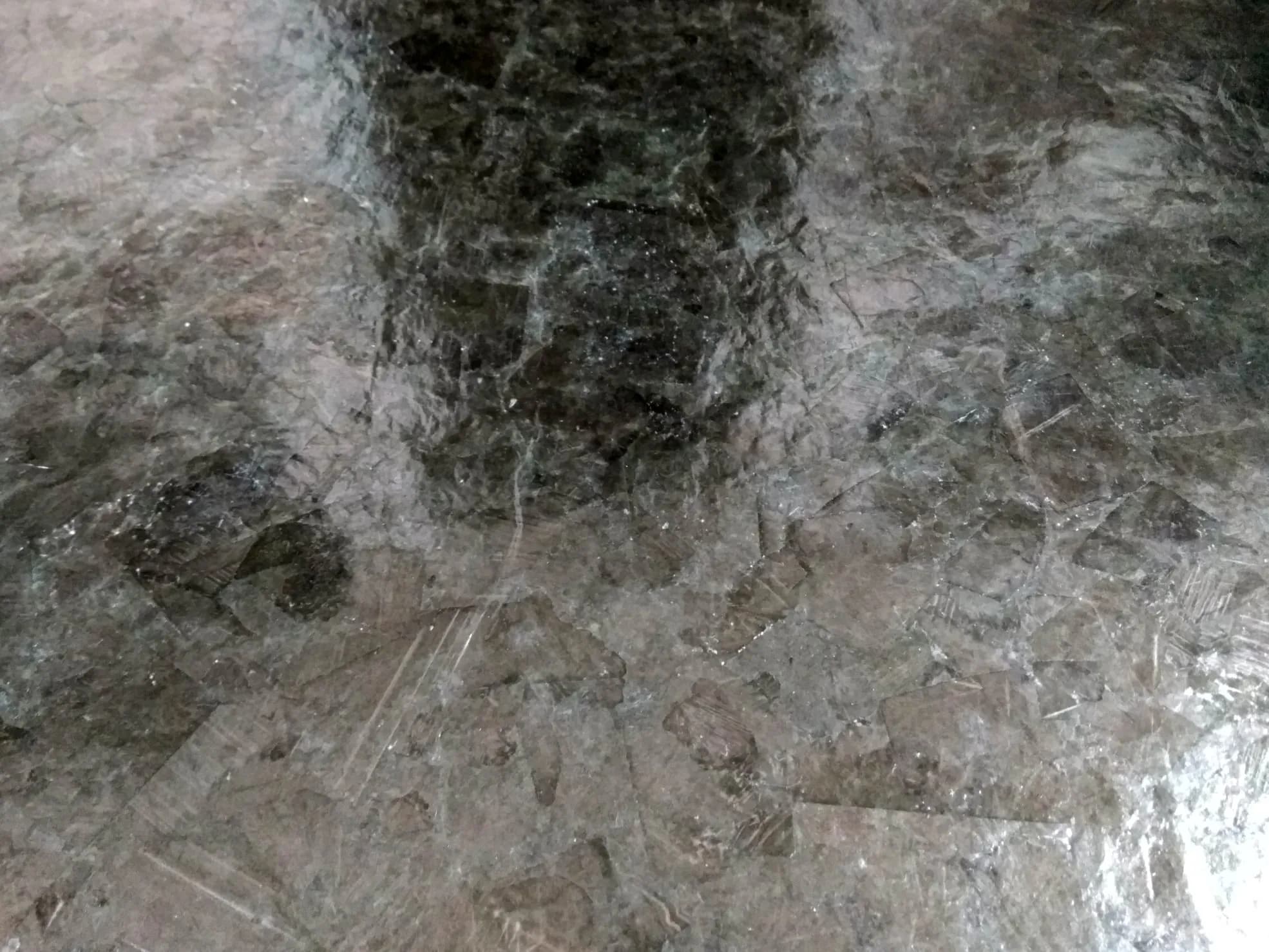

Купить миканит прокладочный ПФГ 0,15 мм по ГОСТ 6121-75 напрямую от производителя — ООО «ИзолитПром», Красноярск. ПФГ 0,15 мм — листовой диэлектрический продукт из щипаной слюды-флогопита, склеенной глифталевой смолой. Буква «Г» в марке означает глифталевую смолу — у ПФК связующее кремнийорганическое (буква «К»), у ПМГ/ПФГ/ПСГ — глифталь (буква «Г»). Отгрузка со склада в Красноярске, паспорт качества и сертификат ГОСТ 6121-75 в комплекте. По классу нагревостойкости связующего — ориентировочно B (130 °C длительно); в самом ГОСТе 6121-75 класс не указан, точное значение — по паспорту партии.

0,15 мм у ПФГ — самая тонкая прокладочная позиция флогопитового миканита на глифталевом связующем. По ГОСТ 6121-75 п. 1.3 эта размер по толщине нормирована только у ПФК; у ПФГ изготавливается по согласованию под заказ как расширение нормативного ряда. Состав, масса 1 м² и геометрия листа соответствуют ГОСТ 6121-75.

Технические характеристики

Толщина / допуск	0,15 мм · среднее +0,05/−0,04 мм, в отдельных точках +0,08/−0,07 мм (Табл. 1 ГОСТ 6121-75)
Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее	Глифталевая смола, 6-14% массы для этой толщины (Табл. 3 ГОСТ 6121-75). Флогопит на глифтале — отличается от ПМГ только типом слюды (флогопит выдерживает термоциклы лучше мусковита) и нормой удельного сопротивления после увлажнения
Массовая доля слюды	86-94% (Табл. 3 ГОСТ 6121-75)
Электрическая прочность	≥34 кВ/мм (пропорциональная оценка по физике диэлектриков от нормативного значения 21 кВ/мм для 0,50 мм этой марки; уточняется в паспорте партии)
Пробивное напряжение	≥2,4 кВ (пропорциональная оценка от 7,9 кВ для 0,50 мм этой марки; уточняется в паспорте партии) в отдельных точках (Табл. 4 ГОСТ 6121-75)
Удельное сопротивление	≥1·10¹³ Ом·см в исходном; ≥1·10¹¹ Ом·см после 48 ч при 95% влажности (Табл. 3 ГОСТ 6121-75) У ПМГ/ПСГ после увлажнения — ≥1·10¹² (на порядок выше).
Расслаиваемость	≤5%
Масса 1 м²	0,345 кг/м² (справочное Приложение 1 ГОСТ 6121-75). Для 10 листов 600×900 мм — ориентировочно 1,9 кг
Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие размеры — по согласованию)
Класс нагревостойкости	Ориентировочно B (130 °C длительно) — по классу глифталевой смолы. В самом ГОСТ 6121-75 класс явно не указан; точный класс партии — по паспорту

Применение ПФГ 0,15 мм

ПФГ 0,15 мм — выбор для тонкой изоляции в узлах с повторяющимися термическими пиками и в аппаратах, где конструктор явно заложил флогопит. Калиево-магниевая слюда флогопит тёмно-коричневого оттенка удерживает кристаллическую структуру при кратковременных нагревах до 200–250 °C — в отличие от мусковитовой основы у ПМГ. Востребован в ремонте тяговых двигателей, крановой техники, катушек с цикличным режимом работы.

Тонкая позиция 0,15 мм востребована когда установочный зазор узла не позволяет разместить 0,50 мм: дистанционные шайбы в реле и контакторах с частыми коммутациями, межслойные прокладки в малогабаритных измерительных трансформаторах, изоляция катушек малой мощности. Электрическая прочность ПФГ 0,15 мм — ≥34 кВ/мм, пробивное напряжение — ≥2,4 кВ в отдельных точках.

Нормативная характеристика флогопитовых марок по Табл. 3 ГОСТ 6121-75 — удельное сопротивление ≥1·10¹¹ Ом·см после 48 ч при влажности 95%. Параметр определяется маркой, а не толщиной, вследствие этого сохраняется и для 0,15 мм. Нормативный аналог по ГОСТ 6121-75 для 0,15 мм — марка ПФК (флогопит на кремнийорганическом связующем); ПФГ выбирают когда по режиму достаточен класс B связующего, а не H.

Сравнение толщин ПФГ

Толщина	Пробивное	Эл. прочность
0,50 мм	≥7,9 кВ	≥21 кВ/мм	Подробнее о ПФГ 0,50 мм →
0,60 мм	≥8,1 кВ	≥18 кВ/мм	ПФГ 0,60 мм — характеристики
0,70 мм	≥8,4 кВ	≥16 кВ/мм	Карточка ПФГ 0,70 мм
0,80 мм	≥9,6 кВ	≥16 кВ/мм	ПФГ 0,80 мм →
0,90 мм	≥10,8 кВ	≥16 кВ/мм	Перейти к ПФГ 0,90 мм
1,00 мм	≥12,0 кВ	≥16 кВ/мм	ПФГ 1,00 мм — карточка
1,50 мм	≥15 кВэфф (прим. Табл. 3)	—	Открыть ПФГ 1,50 мм
2,00 мм	≥15 кВэфф (прим. Табл. 3)	—	ПФГ 2,00 мм — описание
3,00 мм	≥15 кВэфф (прим. Табл. 3)	—	О толщине ПФГ 3,00 мм
5,00 мм	≥15 кВэфф (прим. Табл. 3)	—	Страница ПФГ 5,00 мм

Условное обозначение при заказе

По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта. Примеры для 0,15 мм ПФГ:

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

• Миканит ПФГ 0,15—4 ГОСТ 6121-75
• Миканит ПФГ 0,15—6 ГОСТ 6121-75
• Миканит ПФГ 0,15—4 и 0,5 ГОСТ 6121-75

Вопросы и ответы

Зачем брать ПФГ 0,15 мм вместо нормативного ПФК 0,15 мм?

Если паспорт аппарата явно требует марку ПФГ (флогопит + глифталевая смола) — замена на ПФК (флогопит + кремнийорганика) меняет и температурный класс связующего (с B на H), и цена партии. Класс нагревостойкости ПФГ — B, 130 °C длительно; ПФК — H, 180 °C. Если эксплуатационные условия укладываются в класс B и важна нормированная норма удельного сопротивления после увлажнения (≥10¹¹ Ом·см по Табл. 3 ГОСТа) — берут именно ПФГ. По ГОСТ 6121-75 п. 1.3 толщина 0,15 мм нормирована только у ПФК; у ПФГ изготавливается по согласованию.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Какое пробивное напряжение у ПФГ 0,15 мм?

≥2,4 кВ в отдельных точках по методике Табл. 4 ГОСТ 6121-75. Массовая доля связующего — 6–14% (Табл. 3 ГОСТа для 0,15 мм). Электрическая прочность — ≥34 кВ/мм. Расслаиваемость — не более 5%.

Сохраняется ли термостабильность флогопита при 0,15 мм?

Да. Флогопит как тип слюды держит цикличные перегревы до 200–250 °C при кратковременных пиках независимо от толщины листа — это свойство кристаллической решётки слюды, а не геометрии прокладки. Связующее остаётся глифталем (класс B, 130 °C длительно), и именно оно определяет верхний длительный температурный режим применения.

Подробнее о марке ПФГ — расшифровка обозначения, термостабильность флогопитовой слюды, единственная норма удельного сопротивления после увлажнения (≥10¹¹ Ом·см), сравнение с ПМГ при той же глифталевой смоле — смотрите в описании категории ПФГ.

Купить ПФГ 0,15 мм — цена, заказ, доставка

Цена флогопитового ПФГ 0,15 мм формируется по запросу — зависит от тиража и согласованного размера слюды в условном обозначении. Чтобы получить смету и паспорт текущей партии (включая удельное сопротивление по Табл. 3), напишите менеджеру: 2852007@bk.ru или позвоните +7 (953) 585-20-07. Срок отгрузки — от суток после согласования спецификации. Транспортная логистика: ПЭК, «Деловые Линии», СДЭК — выбор перевозчика остаётся за получателем.
