Миканит коллекторный КФШ-1 1,15 мм ГОСТ 2196-75 в Новосибирске: поставки для электромашиностроительных предприятий

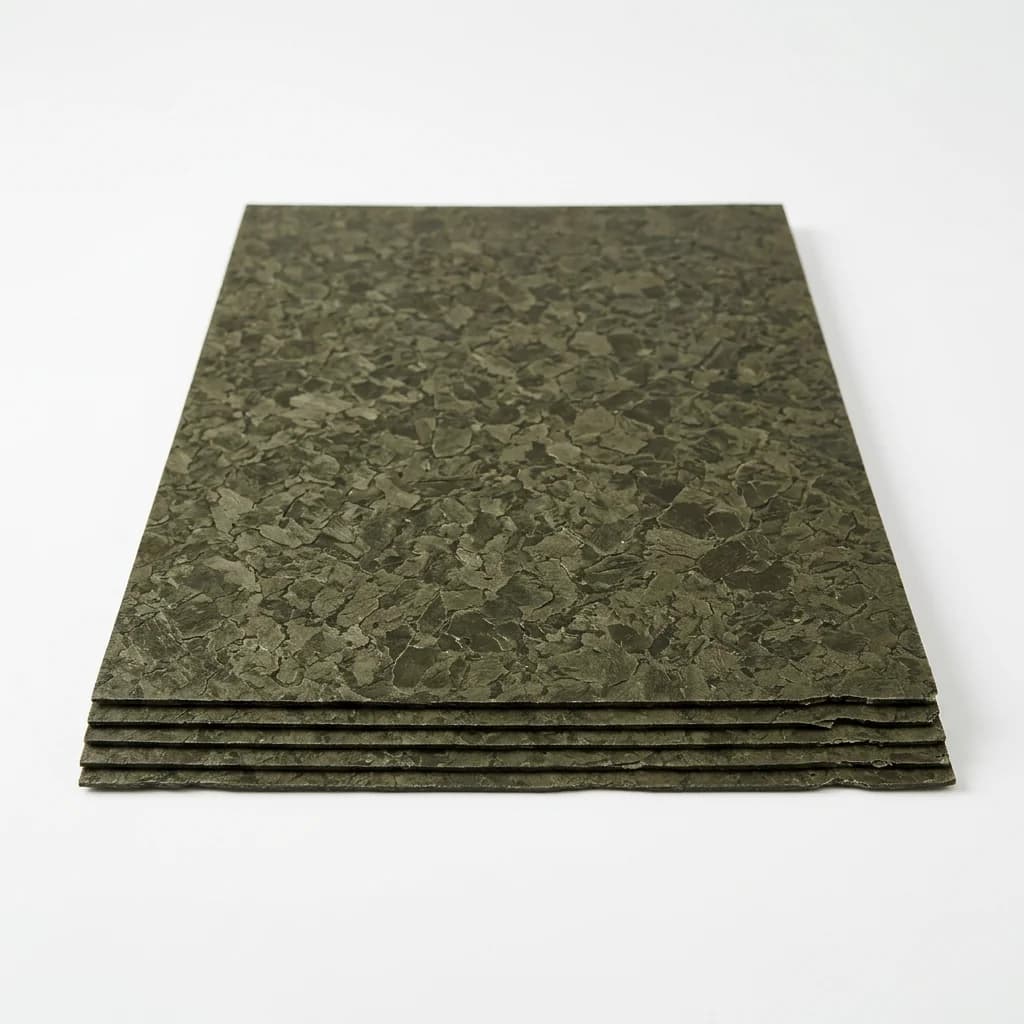

Миканит коллекторный КФШ-1 1,15 мм по ГОСТ 2196-75 — жёсткий листовой диэлектрический материал из щипаной слюды-флогопита на шеллаке (≤3,5% массы) в исполнении с пониженной усадкой. По ГОСТ 25045-81 тип 11. Производство ООО «ИзолитПром» с выдачей паспорта качества. Усадка по условию б) Табл. 3 ГОСТ 2196-75: общая ≤7%, горячая ≤1% при 80 МПа и 180 °C.

Специфичный шаг для паспортных требований коллекторов тяжёлой промышленности. 1,15 мм — промежуточная точка между 1,10 и 1,20 мм в нормативном ряду КФШ-1.

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Технические характеристики

Толщина / допуск	1,15 мм · среднее ±0,03 мм, в отдельных точках ±0,06 мм (Табл. 1 ГОСТ 2196-75; жёстче, чем у базового КФШ ±0,04 / ±0,08)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается от 450 до 1100 мм ±15 мм. Другие размеры — по запросу

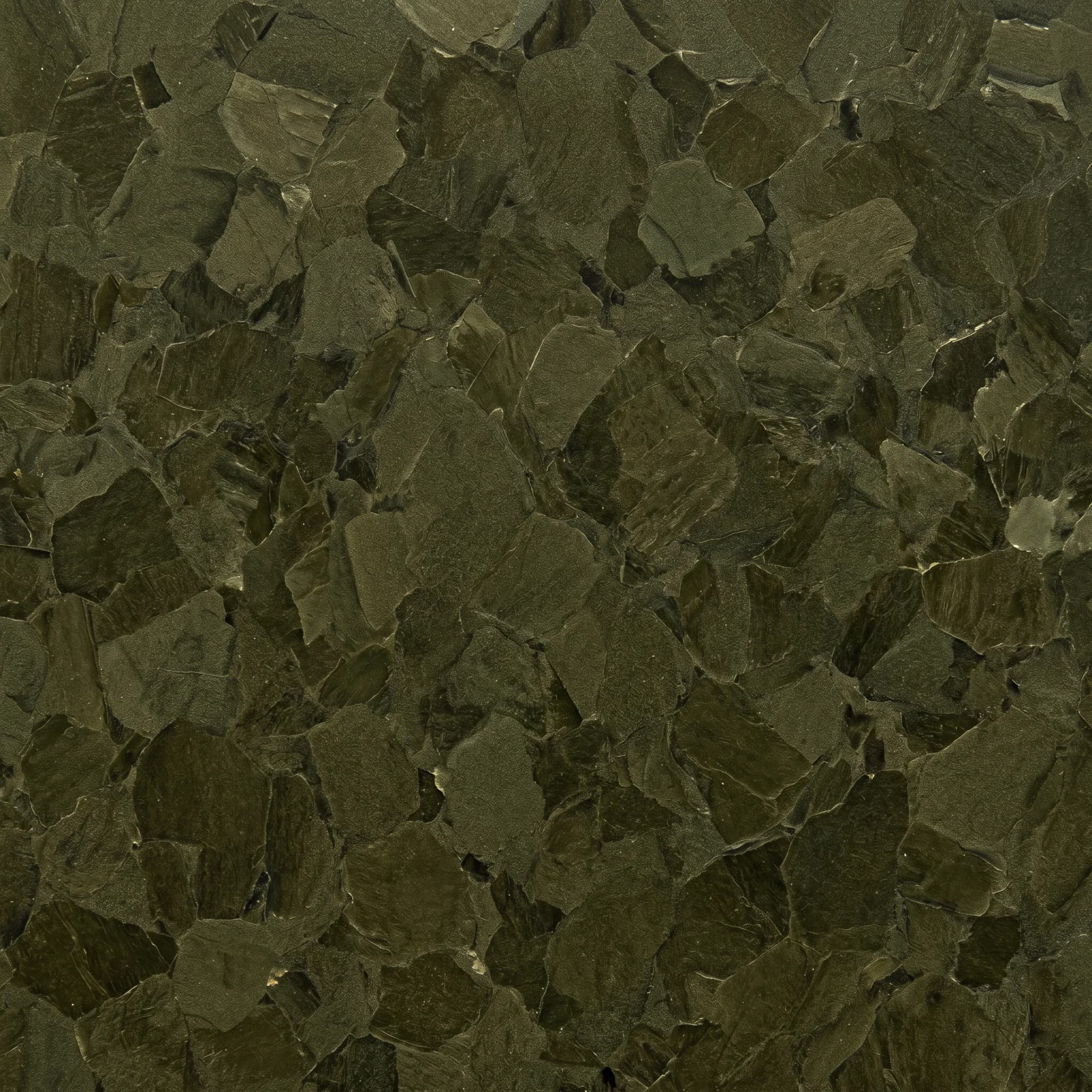

Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Шеллак, ≤3,5% массы (Табл. 3 ГОСТ 2196-75; у базовой марки КФШ — ≤4,5%)
Поверхность	Без обязательной лакировки. По согласованию допускается лакировать тонким слоем глифталевого лака (п. 2.1 ГОСТ 2196-75)
Электрическая прочность	≥19 кВ/мм в исходном состоянии · пробивное ≥8,05 кВ (7 кВ/мм × 1,15)
Суммарная усадка (условие б)	≤7% при 80 МПа и 180 °C, горячая ≤1% (Табл. 3 ГОСТ 2196-75)
Расслаиваемость	≤5%
Класс нагревостойкости	B (до 130 °C) — по связующему шеллак
Масса 1 м²	2,840 кг/м² (Приложение 1 ГОСТ 2196-75)
Исполнение ≥0,8 мм	Допускается склейка из двух калиброванных листов (ГОСТ 2196-75 п. 1.2)

Применение КФШ-1 1,15 мм

1,15 мм — промежуточная точка между 1,10 и 1,20 мм, которую применяют, когда паспорт коллектора предусматривает именно этот шаг. По Табл. 1 ГОСТ 2196-75 ряд идёт дискретно через 0,05 мм в диапазоне 1,00–1,20 мм — это нужно для точного подбора межламельной прокладки в крупных машинах постоянного тока, где каждые 0,05 мм толщины изменяют расчётный зазор и посадочную силу ламелей.

Типовое назначение — крупные электродвигатели постоянного тока металлургических приводов и тяжёлого машиностроения с высоким напряжением между ламелями. Пробивное напряжение 8,05 кВ (7 кВ/мм × 1,15) даёт запас относительно типовых рабочих режимов до 1000 В. Пониженная усадка ≤7% при 80 МПа и 180 °C обеспечивает размерную стабильность коллектора при длительной работе.

В ремонтной практике 1,15 мм востребован при восстановлении коллекторов машин, где по паспорту изначально заложена эта толщина. Если паспорт утерян и по обмеру изношенной прокладки получается 1,13–1,17 мм — предпочтительнее 1,15 мм, а не округление до 1,10 или 1,20.

Технологически 1,15 мм производится преимущественно склейкой из двух калиброванных листов (ГОСТ 2196-75 п. 1.2). Готовый лист соответствует Табл. 3 стандарта как единое целое.

Сравнение толщин КФШ-1

Толщина	Пробивное
0,70 мм	≥4,9 кВ	Подробнее
0,80 мм	≥5,6 кВ	Подробнее
0,85 мм	≥5,95 кВ	Подробнее
0,90 мм	≥6,3 кВ	Подробнее
1,00 мм	≥7,0 кВ	Подробнее
1,05 мм	≥7,35 кВ	Подробнее
1,10 мм	≥7,7 кВ	Подробнее
1,15 мм	≥8,05 кВ	← вы здесь
1,20 мм	≥8,4 кВ	Подробнее
1,30 мм	≥9,1 кВ	Подробнее
1,40 мм	≥9,8 кВ	Подробнее
1,50 мм	≥10,5 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФШ-1 1,15—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФШ-1 1,15—10 ГОСТ 2196-75

Вопросы и ответы

Можно ли вместо 1,15 поставить 1,20 с последующей механической подгонкой?

Снятие материала с прессованной коллекторной прокладки после формирования коллектора не рекомендуется — это нарушает геометрию и снижает расчётное посадочное давление ламелей. Если паспорт машины предписывает 1,15 мм — берётся 1,15 мм, а не 1,20 мм с доработкой.

Разница между 1,15 и 1,20 мм КФШ-1 критична?

Электрически — нет (пробивное 8,05 против 8,4 кВ, 4% разницы, эл. прочность ≥19 кВ/мм одинакова). Геометрически — да: для коллектора с 200 пластинами суммарное изменение длины прокладок по окружности составит 10 мм, что меняет посадку коллектора. Толщину берут по паспорту.

Новосибирск — это машиностроение и энергетика. НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ и другие производства работают с электроизоляцией постоянно.

Может ли 1,15 мм быть склеенным из двух листов?

Да. ГОСТ 2196-75 п. 1.2: для толщин 0,8 мм и более допускается изготовление из двух калиброванных листов, склеенных между собой. Для 1,15 мм это штатное исполнение.

Подробнее о марке КФШ-1 (расшифровка буквенного обозначения, суффикс «-1» и его смысл, условие б) испытания на усадку, сравнение с базовым КФШ и КФП-1, нормы ГОСТ 2196-75 по допускам и расслаиваемости) — в описании категории КФШ-1.

Заказать КФШ-1 1,15 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа со склада в Красноярске. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
