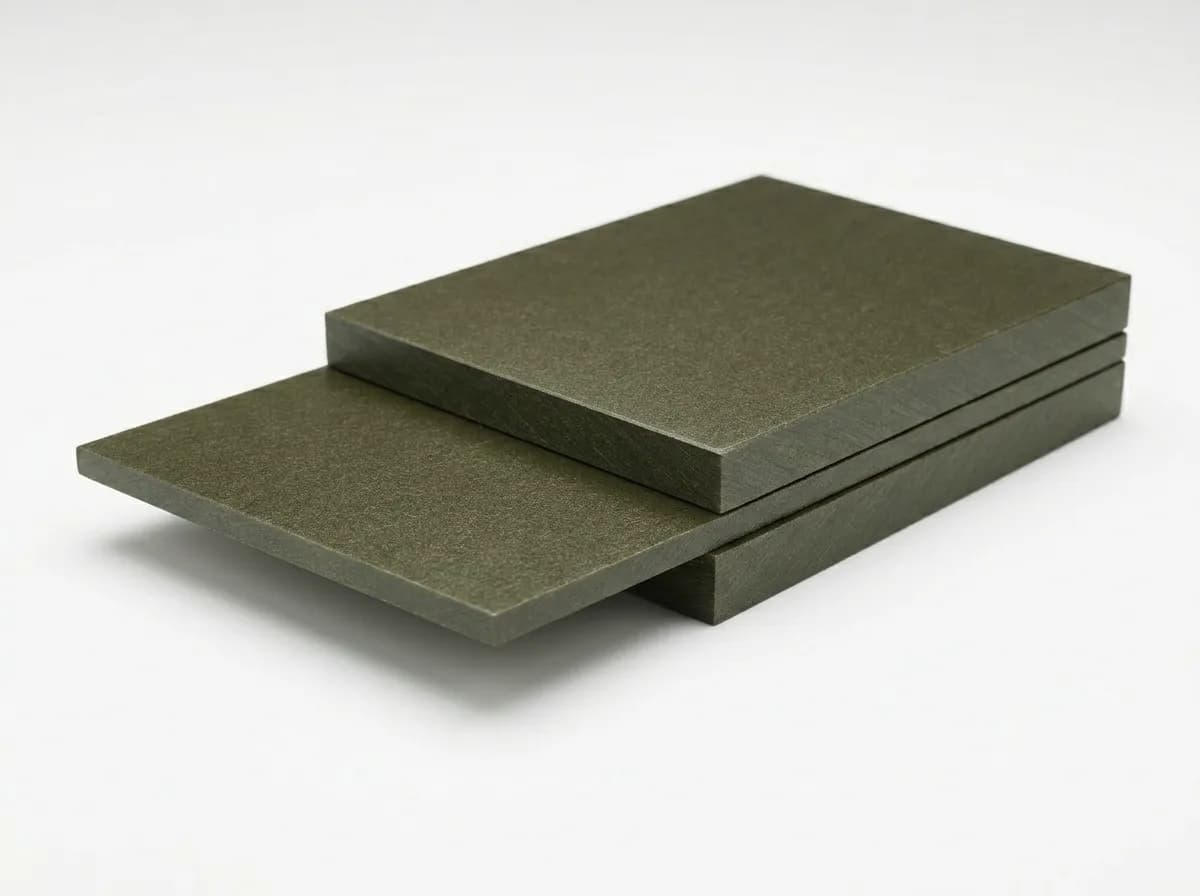

Миканит коллекторный КФШ-1 ТУ в Новосибирске: поставки для электромашиностроительных предприятий

Миканит коллекторный КФШ-1 по ТУ 273314-023 — усиленное шеллачное исполнение со стеклотканевым армированием. Сочетает традиционную технологическую базу КФШ с дополнительной механической прочностью: прокладка устойчива к центробежным нагрузкам высокоскоростных коллекторов и к ударным напряжениям при пуске крупных двигателей. Рабочая температура, как у базовой КФШ — 500–550 °C длительно, 700 °C кратковременно. Изгиб ≥140 МПа (у КФШ — 120). Задействуется для коллекторов с окружной скоростью свыше 40 м/с, тяговых двигателей повышенной мощности, крановых и прокатных машин металлургического комплекса.

Расшифровка марки КФШ-1

В обозначении по п. 1.1 ТУ 023:

• К — коллекторный
• Ф — флогопит (щипаная калиево-магниевая слюда)
• Ш — шеллачное связующее
• -1 — армированный стеклотканью (индекс через дефис маркирует модификацию базовой марки)

Зачем стеклотканевое армирование

Стеклоткань внутри слоистой структуры миканита — силовой каркас, принимающий на себя механические нагрузки в плоскости листа. Основное назначение — противодействие расслоению при термоциклическом режиме (пуск-остановка двигателя) и при воздействии центробежных сил. На обычной КФШ при окружной скорости коллектора свыше 40 м/с могут развиваться микроразделения слоёв — у КФШ-1 армирование увеличивает ресурс в 1,5–2 раза.

Новосибирск — это машиностроение и энергетика. НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ и другие производства работают с электроизоляцией постоянно.

Второй эффект — рост прочности на изгиб со 120 до 140 МПа. Это критично при запрессовке коллектора: крупные машины требуют высоких усилий пресса, и миканит без армирования может давать локальные трещины в углах ламелей. КФШ-1 переносит запрессовку без дефектов.

Паспортные характеристики КФШ-1

Нормативный документ	ТУ 273314-023-32394549-2018
Слюда	Флогопит щипаный по ГОСТ 3028-78
Доля слюды	≥85 % (ниже чем у КФШ за счёт стеклотканевой прослойки)
Связующее	Шеллак, ≤15 %
Армирование	Стеклоткань по ГОСТ 19907 (конкретная марка указывается в паспорте)
Плотность	2,05–2,15 г/см³
Постоянная температура	500–550 °C
Пиковая температура	700 °C
Термическая потеря массы при 500 °C	<2 %
Прочность на изгиб	≥140 МПа
Водопоглощение	<1,5 %
Электропрочность	≥18 кВ/мм
Сопр. изоляции при 23 °C	≥10¹⁵ Ом·см
Сопр. изоляции при 500 °C	≥10¹⁰ Ом·см
Огнестойкость	90V0
Толщины базовые	0,10–10,0 мм (20 значений по ТУ)
Лист	≥500×600 мм

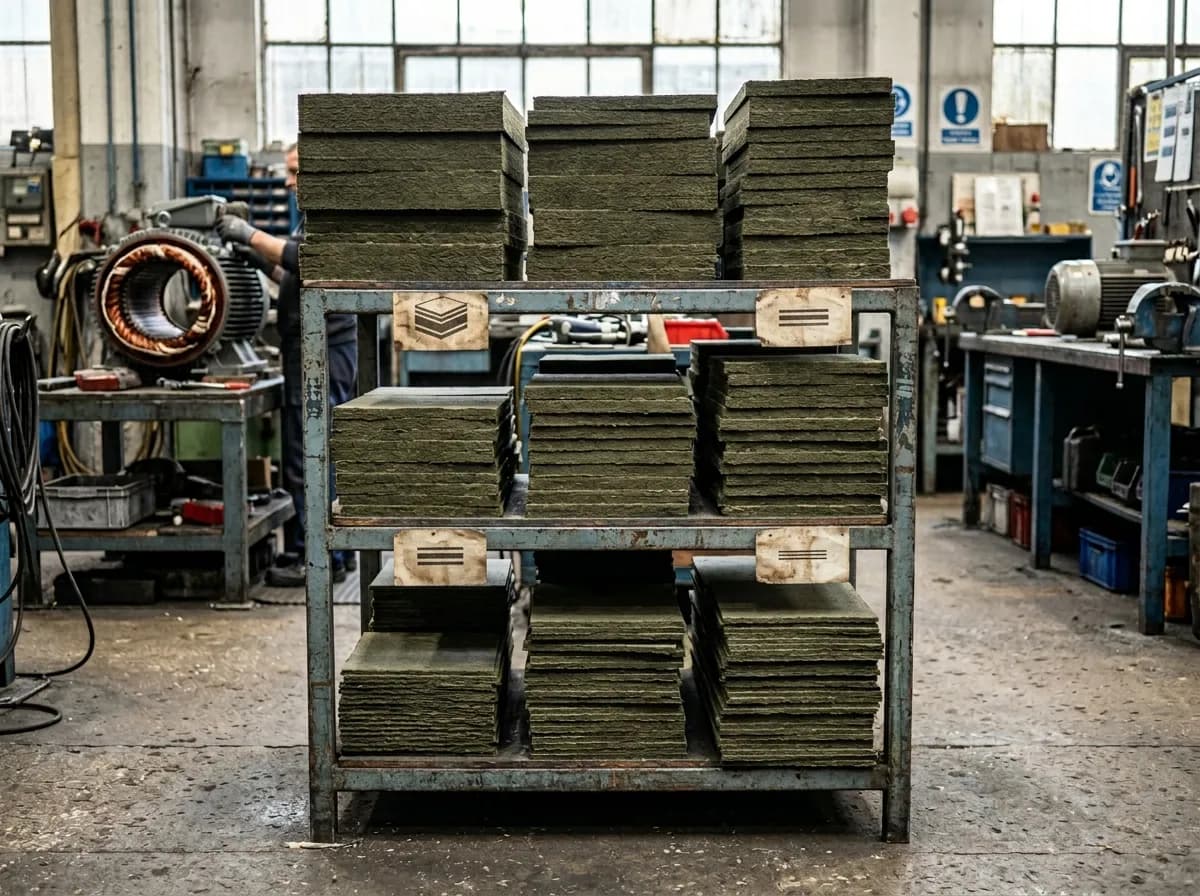

Где применяется КФШ-1

Ниша — тяговые двигатели электровозов повышенной мощности: серии НБ-514 (ВЛ-85, ВЛ-80С модернизации), НБ-418К (ВЛ-65, ЭП1), коллекторные электродвигатели пассажирских электровозов ЧС-7, ЧС-8. Центробежные нагрузки на коллектор при окружных скоростях 45–60 м/с требуют армированного исполнения — КФШ без стеклоткани не даёт нужный ресурс.

Второе направление — прокатные станы и конвертеры металлургических комбинатов: крупные коллекторные двигатели постоянного тока приводов главных валков, коллекторные машины в линиях непрерывного литья. Типовая мощность — 500–3000 кВт, коллекторы диаметром 600–1200 мм с высокой окружной скоростью — единственное приемлемое исполнение прокладок.

Третье — краны портальные и мостовые грузоподъёмностью от 50 т: судостроение, металлургия, энергетика. Коллекторные двигатели кранов работают в режиме частых пусков-торможений с ударными нагрузками на коллекторный узел — армирование КФШ-1 продлевает ресурс между капитальными ремонтами.

КФШ vs КФШ-1 — когда какой выбирать

Базовый принцип: КФШ-1 нужен, если выполнено хотя бы одно условие — окружная скорость коллектора выше 40 м/с, режим работы пусковой (более 6 пусков в час), крупные электрические машины (мощность от 100 кВт). Во всех остальных случаях КФШ экономичнее — стеклоткань в КФШ-1 удорожает продукт на 10–20 %, и в слабонагруженных коллекторах армирование избыточно.

Полная таблица марок ТУ 273314-023

Марка	Слюда	Связующее	Арм.	Длит. t°	Изгиб	Электропр.
КФШ	Флогопит	Шеллак	—	500–550 °C	≥120 МПа	≥18 кВ/мм
КФШ-1	Флогопит	Шеллак	стеклоткань	500–550 °C	≥140 МПа	≥18 кВ/мм
КФГ	Флогопит	Глифталь	—	500–550 °C	≥140 МПа	≥18 кВ/мм
КФГС	Флогопит	Глифталь	стеклоткань	600–650 °C	≥160 МПа	≥20 кВ/мм
КФП	Флогопит	Полиэфир	—	600–650 °C	≥140 МПа	≥20 кВ/мм
КФП-1	Флогопит	Полиэфир	стеклоткань	600–650 °C	≥160 МПа	≥20 кВ/мм
КФА	Флогопит	Силикон	стеклоткань	700–750 °C	≥140 МПа	≥20 кВ/мм
КМС	Мусковит	Силикон	—	500–550 °C	≥120 МПа	≥18 кВ/мм

Вопросы производственников по КФШ-1

Где в паспорте указывается конкретная марка стеклоткани?

Заказать материал в Новосибирске просто: оформите заявку, отгрузим в день оплаты, привезём за 2-3 дней.

Для стандартной приёмки достаточно отметки «армирован стеклотканью по ГОСТ 19907» — требование ТУ 273314-023 выполнено. В расширенном паспорте партии — указывается марка и ГОСТ применённой стеклоткани (как правило это Э-100 или Э-200 по ГОСТ 19907).

Можно ли отличить КФШ и КФШ-1 визуально?

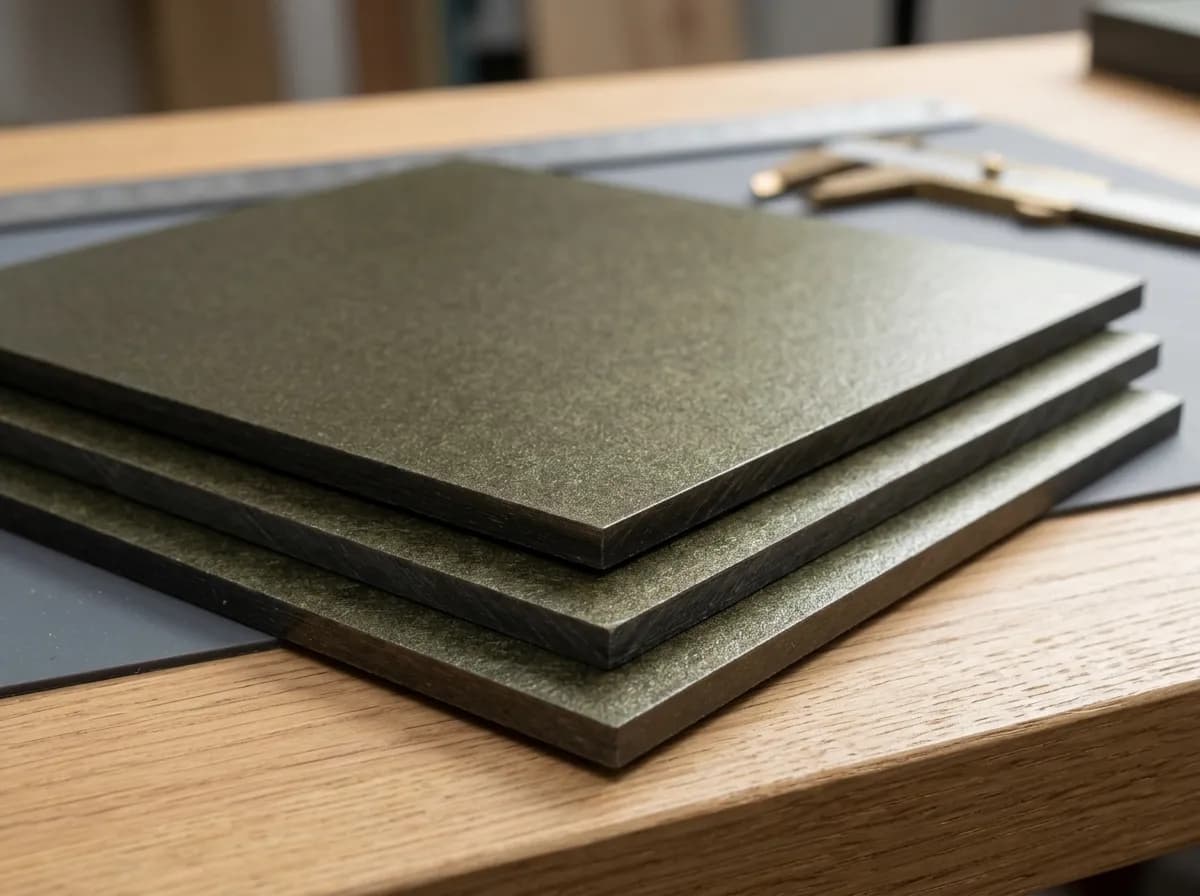

Да, на срезе КФШ-1 видна светлая прослойка стеклоткани между слоями флогопита (характерная структура «сэндвич»). У КФШ срез однородный, темно-коричневый. На поверхности маркировка партии содержит буквенное указание модификации (-1).

Через какой срок рекомендуется плановая замена прокладок КФШ-1 в коллекторе ТЭД?

Фактический ресурс партии зависит от режима эксплуатации и качества запрессовки. По техническому регламенту ОАО «РЖД» для тяговых двигателей с КФШ-1 плановая замена коллекторных прокладок — при пробеге 1,4–1,8 млн км (в зависимости от серии электровоза) или при достижении радиального биения коллектора порога 0,03 мм.

Купить миканит КФШ-1 — срок и отгрузка

Коллекторный миканит КФШ-1 со стеклотканевым армированием производит наша компания, Красноярск. Паспорт партии с клеймом ТУ 273314-023 и указанием марки стеклоткани — включён в поставку. Со склада — толщины 0,10–10,0 мм, отгрузка 24 часа, минимум 10 кг. По спецзаказу — толщины до 50 мм, срок 15–30 рабочих дней.

Для заявок: +7 (953) 585-20-07 или 2852007@bk.ru. При оформлении укажите серию двигателя и требуемую партию — поможем подобрать оптимальную толщину из ряда 0,10–10 мм.
