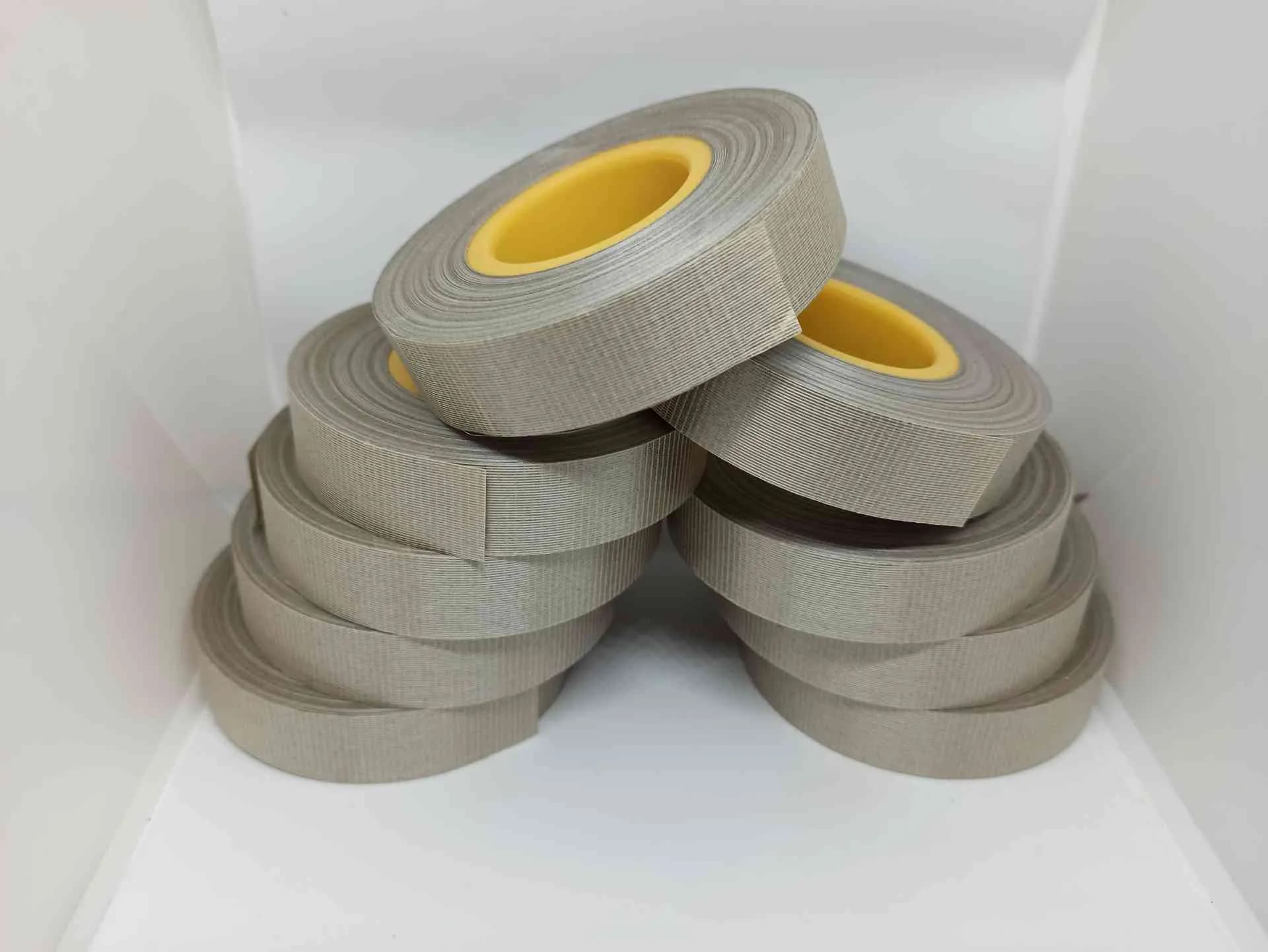

Лента ЛСК-110-ТПл 0,10 мм в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента ЛСК-110-ТПл толщиной 0,10 мм — нестандартная размер по толщине по ТУ 16-91 И02.0168.001, поставляется по согласованию с заказчиком. Слюдинитовая лента из мусковита со стеклоткано-плёночной подложкой и эпоксидным компаундом, класс B (130 °C). Востребован в основном для замены изоляции в существующих обмотках с проектной толщиной 0,10 мм (исторически встречается в чертежах ремонтных подразделений и единичных серий машин советского заводы).

⚠️ 0,10 мм — толщина по согласованию. ТУ 16-91 И02.0168.001 нормирует ряд 0,08 / 0,09 / 0,11 / 0,13 / 0,15 мм. Промежуточная 0,10 мм производится под конкретный заказ; нормы пробоя и плотности определяются паспортом партии (ориентировочно: эл. прочность ≈40 кВ/мм, поверхностная плотность ≈155 г/м²). Если возможна замена на стандартную 0,09 или 0,11 мм — это даёт более стабильное качество и сокращает срок поставки.

Технические характеристики ЛСК-110-ТПл 0,10 мм

Толщина / допуск	0,10 мм · ±0,01 мм
Электрическая прочность	≈40 кВ/мм (по фактическим испытаниям партии)
Пробивное в отд. точках	≥1,4 кВ
Удельная разрушающая нагрузка	60–72 Н/см (зависит от плотности подложки)
Поверхностная плотность	≈155 г/м² (между нормами 0,09 и 0,11 мм)
Слюдяная бумага	Мусковит, K₂O·3Al₂O₃·6SiO₂·2H₂O
Подложки	Стеклоткань 27±3 г/м² + ПЭТФ-плёнка 14±2 г/м²
Связующее	Эпоксидный электроизоляционный компаунд (индекс рецептуры 110)
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)
Гарантийный срок	3 месяца при 15–35 °C / 6 месяцев при 5 °C

Применение ЛСК-110-ТПл 0,10 мм

Толщина 0,10 мм встречается в основном в ремонтных задачах по чертежам конца 1980-х – начала 1990-х: на ряде заводов электромашиностроения в этот период использовались внутренние нормативные документы с промежуточными толщинами лент. При капитальном ремонте таких машин технологам ремонтной базы удобнее заказать ленту той же толщины, чем переутверждать чертёж под стандартный ряд 0,09 / 0,11 мм. Объёмы поставок 0,10 мм как результат ограничены — обычно одиночные партии под конкретный ремонт.

Второе применение — модернизация изоляции в существующих линиях намотки, где намоточные станки настроены под конкретную толщину 0,10 мм по геометрии паза и ширине ленты. Замена настройки станка на типовой 0,09 или 0,11 мм требует пересчёта числа слоёв, перепрограммирования натяжения и пересогласования с ОТК — регулярно проще купить нестандартную толщину.

Купить миканит и слюдопласт в Новосибирске можно с доставкой за 2-3 дней — позвоните или оставьте заявку на сайте.

Третий сегмент — опытные образцы и НИОКР-партии: при разработке новых обмоточных конструкций конструкторы иногда задают промежуточную толщину 0,10 мм для подгонки толщины пакета изоляции под расчётный коэффициент заполнения паза. После опытных испытаний обычно происходит округление в большую сторону до 0,11 мм для серийного выпуска, но опытные партии заказываются именно с промежуточной толщиной.

Сравнение толщин ЛСК-110-ТПл

Толщина	Эл. прочность	Прочность Н/см
0,08 мм	≥49 кВ/мм	60	Подробнее
0,09 мм	≥43 кВ/мм	60	Подробнее
0,10 мм *	≈40 кВ/мм	60–72	← вы здесь (по согласованию)
0,11 мм	≥38 кВ/мм	120	Подробнее
0,13 мм	≥30 кВ/мм	120	Подробнее
0,15 мм	≥26 кВ/мм	120	Подробнее

* Размер по толщине 0,10 мм в типовой ряд ТУ 16-91 не входит. Характеристики пробоя и плотности нормируются паспортом партии и могут варьироваться от партии к партии. Если в чертеже допустима замена — рекомендуем перейти на стандартную 0,09 мм или 0,11 мм: эти толщины выпускаются серийно, имеют стабильные нормированные характеристики и сокращённые сроки поставки.

Условное обозначение при заказе

В заказе обязательно указывать «по согласованию» или «по чертежу заказчика» — чтобы производство приняло нестандартную толщину к выполнению:

• Стандартная ширина 25 мм по согласованию: Лента ЛСК-110-ТПл 0,10×25 ТУ 16-91 И02.0168.001 (по согласованию)
• По чертежу заказчика: Лента ЛСК-110-ТПл 0,10×25 ТУ 16-91 И02.0168.001 по черт. № ___

Минимальный объём заказа на нестандартную толщину — обычно 5 кг (это условие производства, не складская норма). Срок изготовления — 7–14 рабочих дней с момента подтверждения заказа. Доступные ширины — те же, что для стандартного ряда: 15, 20, 23, 25, 30, 35 мм. На партию 0,10 мм выпускается отдельный паспорт качества с фактическими результатами электрических и механических испытаний.

Вопросы и ответы

Можно ли в моём чертеже заменить 0,10 мм на стандартную 0,11 мм без переутверждения?

В большинстве случаев — да, при условии что в паспорте обмотки нет жёсткого ограничения по радиусу пакета изоляции. Толщина 0,11 мм на 10 % больше, что добавляет приблизительно 0,02 мм на сторону при двухслойной намотке — практически в любом случае укладывается в допуск геометрии паза. По электрической прочности 0,11 мм даёт 38 кВ/мм против ≈40 у 0,10 мм — снижение на 5 %, что несущественно для большинства применений. Замена требует только согласования с ОТК ремонтного подразделения, не переутверждения чертежа.

Доставка в Новосибирске обычно 2-3 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Почему 0,10 мм нет в стандартном ряду ТУ 16-91, а другие промежуточные есть?

ТУ 16-91 И02.0168.001 при разработке оптимизировал ряд толщин под массовое серийное производство: 0,08 / 0,09 / 0,11 / 0,13 / 0,15 мм покрывают практически все типовые применения с минимально необходимым числом наименований (5 толщин). Размер по толщине 0,10 мм была сознательно исключена как избыточная по покрытию (0,09 и 0,11 мм закрывают её диапазон применений). Сохранение 0,10 мм как нестандартной — компромисс между стандартизацией и нуждами ремонтных подразделений с устаревшими чертежами.

На сколько дольше изготавливается 0,10 мм по сравнению со стандартными толщинами?

Стандартные толщины 0,08 / 0,09 / 0,11 / 0,13 мм — со склада за 24 часа после оплаты. Толщина 0,10 мм — 7–14 рабочих дней с момента подтверждения, потому что требуется отдельная установка станка под нестандартные параметры намотки и контроль ОТК. При срочной необходимости (ремонтная авария, простой заводы) можно обсудить ускоренный срок 5–7 дней с надбавкой к цене.

Сохранится ли паспорт партии для нестандартной 0,10 мм после истечения 3 месяцев?

Для нестандартной толщины это особенно важно, поскольку партии 0,10 мм единичные и за 3 месяца могут потерять параметры быстрее, чем массовые партии стандартного ряда. Сохранится в архиве производителя (минимум 5 лет по требованиям СМК), но для повторного использования ленты после 3 месяцев потребуется новая аттестация партии — испытание контрольных образцов на электрическую прочность, пробивное и разрушающую нагрузку.

Сколько метров в 1 кг при 0,10 мм?

При оценочной поверхностной плотности 155 г/м² и ширине 25 мм — около 258 м/кг. При ширине 15 мм — около 430 м/кг. Точное значение указывается в паспорте партии по фактическим замерам.

Заказать ЛСК-110-ТПл 0,10 мм

Стоимость — 1400 ₽/кг с НДС, нестандартная размер по толщине по согласованию. Минимальный заказ обычно от 5 кг (условие предприятия под нестандартный ряд). Срок изготовления — 7–14 рабочих дней с подписания заказа. На каждую партию выпускается отдельный паспорт качества с фактическими результатами испытаний.

Перед заказом рекомендуем обсудить: +7 (953) 585-20-07 или 2852007@bk.ru. Часто после анализа задачи становится возможен переход на стандартную 0,09 мм или 0,11 мм — это сокращает срок поставки до 24 часов и удешевляет партию. Если 0,10 мм критична — изготовим, но честно предупредим о сроке.

Подробнее о марке ЛСК-110-ТПл (полный нормированный ряд толщин по ТУ 16-91, технология отверждения связующего, типичные ошибки при выборе) — в описании марки.
