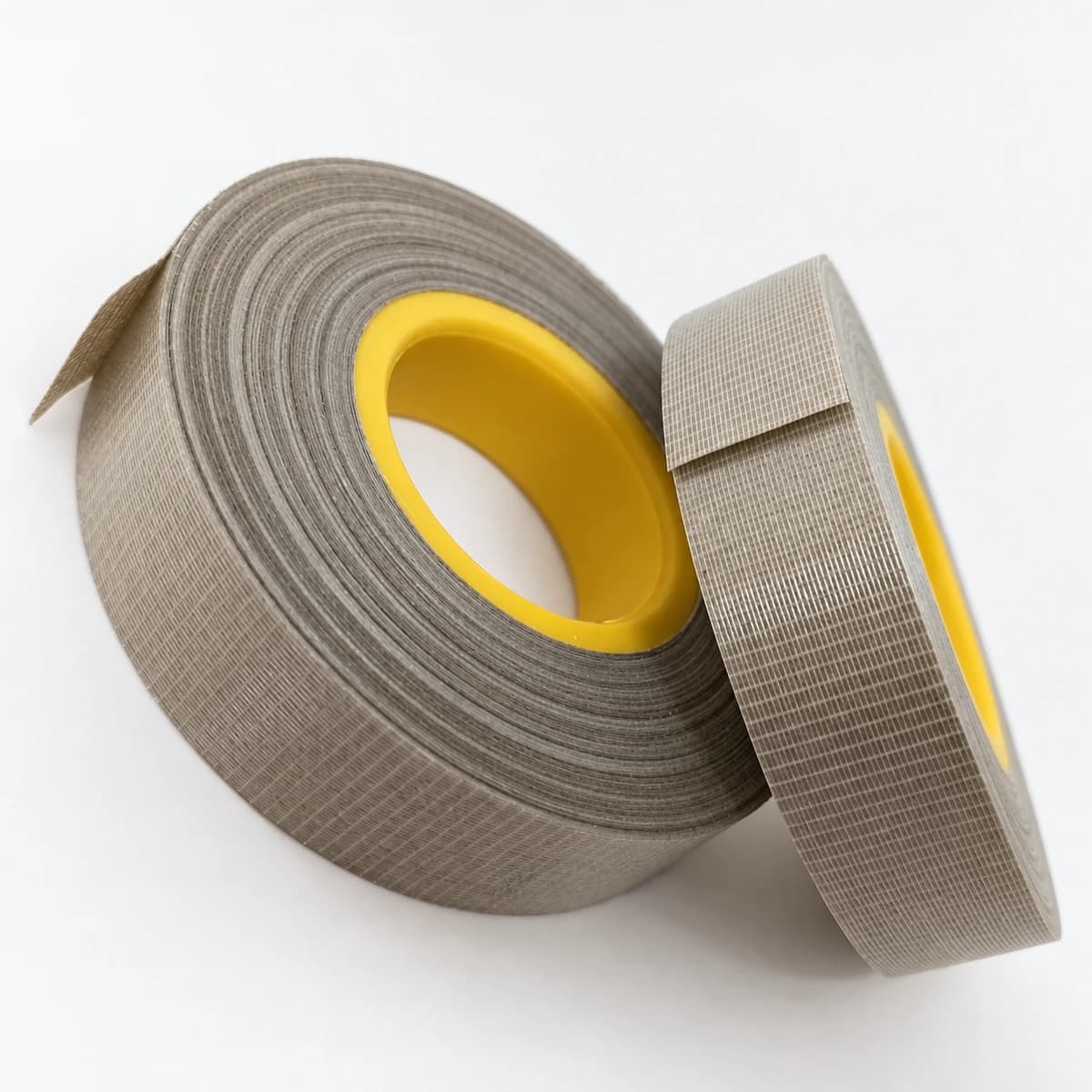

Лента ЛСЭК-5СПл 0,08 мм в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента ЛСЭК-5СПл 0,08 мм — нестандартная размер по толщине серии ЛСЭК-5 в исполнении со стеклосеткой и ПЭТФ-плёнкой. По ТУ 16-91 И02.0168.001 для варианта СПл нормированы только три толщины: 0,10; 0,11; 0,13 мм. Толщина 0,08 мм в этом варианте по ТУ не предусмотрена — стеклосетка как редкоплетёная армирующая основа не удерживает геометрию ленты при таком тонком слюдяном слое. Поставка возможна только по согласованию с заказчиком, когда в спецификации жёстко прописано «ЛСЭК-5СПл 0,08 мм» и формальная замена на другую марку или вариант подложки не допускается.

⚠️ Если в чертеже не закреплено именно «СПл», для толщины 0,08 мм рациональнее использовать ЛСЭК-5ТПл 0,08 мм — там же 0,08 мм идёт штатно по ТУ, со стеклотканью вместо стеклосетки, с нормированной электрической прочностью 48 кВ/мм и удельной разрушающей нагрузкой 60 Н/см. Связующее, класс нагревостойкости F и слюдяная основа — те же.

Для серии ЛСЭК-5 в исполнении СПл это нестандартная позиция; поставка возможна, но требует согласования параметров и гарантированных значений. Толщина 0,08 мм — выбор для тонкой витковой изоляции в катушках с большим числом витков из тонкого провода.

Среди заказчиков в Новосибирске — НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Технические характеристики ЛСЭК-5СПл 0,08 мм

Толщина / допуск	0,08 мм · ±0,01 мм (по согласованию)
Статус по ТУ 16-91 И02.0168.001	Для варианта СПл толщина не нормируется. По ТУ нормированы 0,10; 0,11; 0,13 мм
Электрическая прочность	Согласуется отдельно. Ориентировочно — на уровне ЛСЭК-5ТПл 0,08 (≈48 кВ/мм)
Пробивное напряжение	≥1,4 кВ (типовое значение серии ЛСЭК-5)
Удельная разрушающая нагрузка	≈72 Н/см (определяется стеклосеткой 33±3 г/м²)
Слюдяная бумага	Мусковит, K₂O·3Al₂O₃·6SiO₂·2H₂O
Подложки	Стеклосетка с одной стороны + ПЭТФ-плёнка с другой
Связующее	Электроизоляционный компаунд, рецептура с индексом 5
Класс нагревостойкости	F · до 155 °C (ГОСТ 8865-93)
Гарантийный срок	3 месяца при 15–35 °C / 6 месяцев при 5 °C

Применение ЛСЭК-5СПл 0,08 мм

Толщина 0,08 мм в варианте СПл востребована нечасто и почти постоянно в одной ситуации — ремонт или сервисное обслуживание машин класса F, в чертёжной документации которых жёстко прописана именно «ЛСЭК-5СПл 0,08 мм». Сама постановка задачи нетипичная: проектировщик специально указал стеклосетку (а не стеклоткань), но при этом выбрал минимальную толщину серии — чаще всего такое сочетание встречается в катушках со сложной поверхностью укладки, где нужна максимальная гибкость на сгибе и одновременно тонкий слой витковой изоляции.

В новых проектах для тонкой витковой изоляции класса F практически всегда выбирается ЛСЭК-5ТПл 0,08 мм — там стеклоткань даёт стабильную геометрию ленты при тонком слюдяном слое, выше удельная разрушающая нагрузка (60 Н/см против 72 Н/см ориентировочно у СПл), штатная норма электрической прочности по ТУ 48 кВ/мм. Для машин с механизированной намоткой ТПл-вариант однозначно предпочтительнее.

Если задача всё-таки требует именно СПл 0,08 мм — обмотка выполняется только ручной намоткой при мягком натяжении 30–50 Н/см, без использования автоматических лентоизолировочных станков. Стеклосетка на такой толщине не сохраняет работоспособность при паспортного станочного натяжения 90–110 Н/см и рвётся каждые несколько метров.

Сравнение толщин ЛСЭК-5СПл

Толщина	Эл. прочность	Прочность Н/см	Статус
0,08 мм	—	—	← вы здесь (по согласованию)
0,09 мм	—	—	По согласованию
0,10 мм	≥40 кВ/мм	72	Стандарт ТУ
0,11 мм	≥36 кВ/мм	72	Стандарт ТУ
0,13 мм	≥30 кВ/мм	72	Стандарт ТУ

Толщины 0,08 и 0,09 мм в варианте СПл по ТУ 16-91 И02.0168.001 не нормированы. Электрические и механические свойства устанавливаются по согласованию между поставщиком и заказчиком на конкретную партию. Для штатного применения 0,08 мм рекомендуется ЛСЭК-5ТПл. Полный обзор серии — в описании марки ЛСЭК-5СПл.

Условное обозначение при заказе

В обозначение нестандартной толщины при заказе включаются марка, толщина, ширина ролика, ТУ и пометка о согласовании:

• Стандартная ширина 25 мм: Лента ЛСЭК-5СПл 0,08×25 ТУ 16-91 И02.0168.001 (по согласованию)
• Узкая ширина 15 мм: Лента ЛСЭК-5СПл 0,08×15 ТУ 16-91 И02.0168.001 (по согласованию)

Доступные ширины ролика — типовой ряд серии: 15, 20, 23, 25, 30, 35 мм. Резка узких ленточек 4–10 мм для микродвигателей — кроме того по согласованию. Минимальная партия — 1 кг. Внутренний диаметр втулки ролика Ø 36±1 мм; наружный диаметр ролика 100±10 мм. При оформлении заказа поставщик согласует с производством электрическую прочность и удельную разрывную нагрузку как нормированные значения для конкретной партии.

Вопросы и ответы

Почему размер по толщине 0,08 мм у ЛСЭК-5СПл нестандартная?

Купить миканит и слюдопласт в Новосибирске можно с доставкой за 2-3 дней — позвоните или оставьте заявку на сайте.

Стеклосетка как армирующий слой имеет редкое плетение с относительно крупными ячейками. Стеклоткань (вариант ТПл) этой проблемы не имеет — плотное полотно поддерживает слюдяной слой по всей площади. На тонкой ленте 0,08 мм слюдяной слой в районе ячеек сетки оказывается практически без механической поддержки — лента «провисает» в этих точках, нарушается геометрия и стабильность электрической прочности. Вследствие этого в ТУ 16-91 И02.0168.001 толщины 0,08 и 0,09 мм оставлены только для ТПл-варианта; для СПл нижняя граница серии — 0,10 мм.

Можно ли заменить ЛСЭК-5СПл 0,08 на ЛСЭК-5ТПл 0,08 мм?

В большинстве случаев — да, и это рекомендуемая замена. Связующее (электроизоляционный компаунд индекса 5), слюдяная бумага из мусковита, класс нагревостойкости F одинаковы. Отличается только армирующая подложка: у ТПл — стеклоткань, у СПл — стеклосетка. Электрические характеристики одинаковы или лучше у ТПл. Замена допустима, если в спецификации заказчика не закреплено жёстко именно «СПл» — тогда замену нужно согласовать с конструктором или ОТК, потому что формально это разные обозначения по ТУ.

Какие гарантии электрической прочности на партию ЛСЭК-5СПл 0,08?

По нормированным толщинам ТУ задаёт конкретные значения (для 0,10 — 40 кВ/мм, для 0,11 — 36 кВ/мм, для 0,13 — 30 кВ/мм). Для нестандартной толщины 0,08 мм значение фиксируется в спецификации заказа: типовая практика — указать «электрическая прочность не менее 45 кВ/мм» по аналогии с ЛСЭК-5ТПл 0,08 мм, и под это значение производитель проводит приёмо-сдаточные испытания. На паспорт партии вносится фактически измеренное значение по выборке роликов. Без согласования конкретного значения партия отгружается «по факту» с указанием реально измеренного параметра в паспорте.

Сколько ждать изготовления партии нестандартной толщины?

Изготовление 0,08 мм в варианте СПл требует переналадки оборудования слюдинитового предприятия и тестового запуска партии для контроля геометрии. Срок изготовления — от 4 до 8 недель в зависимости от загрузки производственной линии. Для срочных задач рассматривайте либо переход на штатную ЛСЭК-5ТПл 0,08 мм (ходовая позиция, со склада), либо ближайшую штатную толщину СПл — 0,10 мм с минимальной разницей в применении.

Подробнее о марке ЛСЭК-5СПл (расшифровка обозначения, разница со стеклотканевым вариантом ТПл, выбор толщины под рабочее напряжение, технология намотки и отверждения, совместимость с пропиточными лаками класса F) — в описании марки.

Заказать ЛСЭК-5СПл 0,08 мм

Размер по толщине 0,08 мм у ЛСЭК-5СПл — нестандартная, изготовление под заказ в течение 4–8 недель после согласования технических параметров и подписания спецификации. Минимальная партия — 1 кг. Поставка с паспортом качества, в котором фиксируются фактически измеренные значения электрической прочности, поверхностной плотности и удельной разрывной нагрузки. Если у вас в чертёжной документации возможна замена на штатную позицию — рекомендуем сначала рассмотреть ЛСЭК-5ТПл 0,08 мм со склада.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — обсудим возможность замены на штатную позицию или порядок согласования спецификации на нестандартную толщину 0,08 мм. Доставка по России: ПЭК, Деловые Линии, СДЭК.
