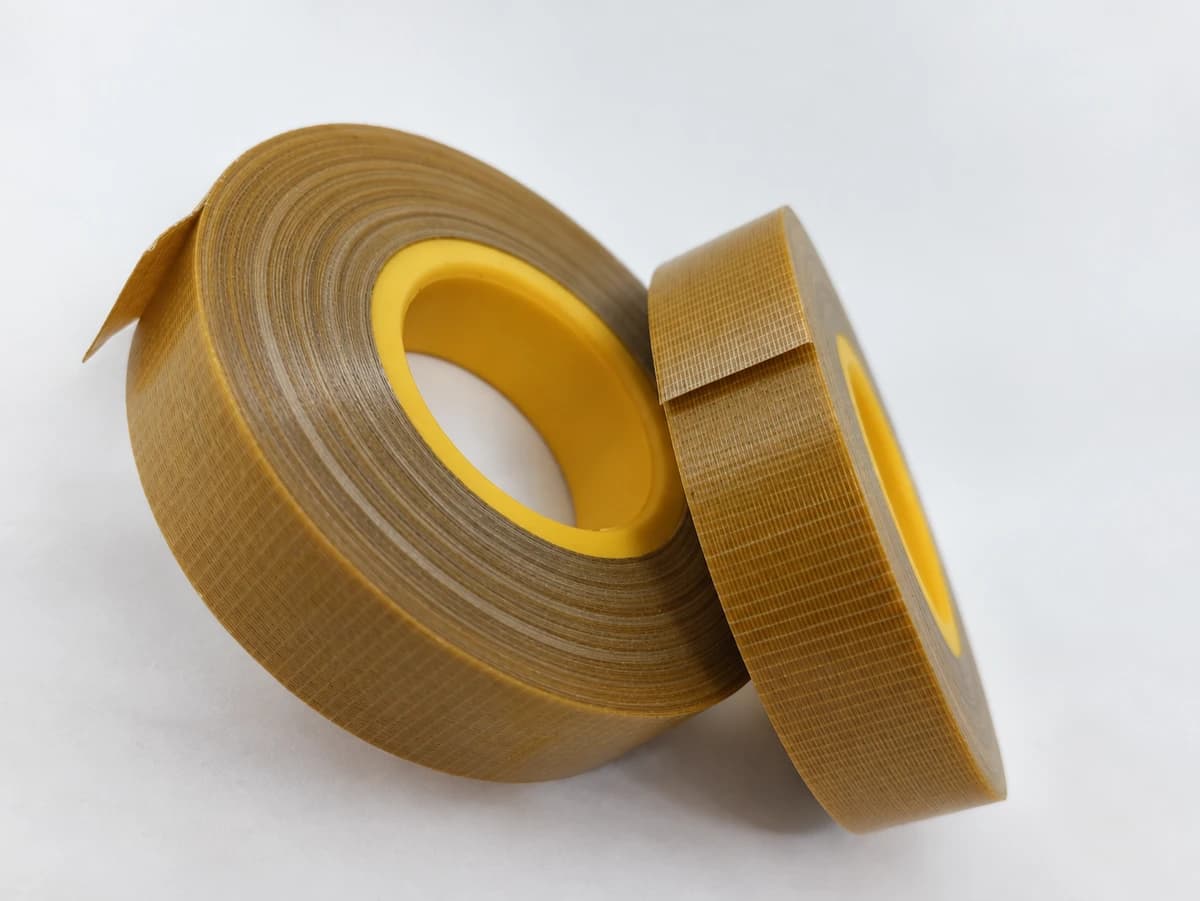

Лента слюдяная ЛСП-С-ТПл 0,09 мм в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента ЛСп-С-ТПл толщиной 0,09 мм — переходная размер по толщине между тонкой витковой 0,08 мм и стандартной корпусной 0,10 мм в серии ЛСп класса C. Ниша точечная — ремонтные и опытные партии под конкретную геометрию обмотки, где 0,08 мм даёт недостаточный запас по пробивному, а 0,10 мм увеличивает пакет сверх допустимого. Конструкция ленты та же: некальцинированная флогопитовая слюдяная бумага, стеклоткань с одной стороны, полиимидная плёнка ПМ-А с другой, связующее КП-303Н с термостабилизаторами. Электрическая прочность ≥45 кВ/мм, разрушающая нагрузка ≥90 Н/см. ТУ производства. Класс C (220 °C) по ГОСТ 8865-93.

Размер по толщине 0,09 мм — востребована в ремонтных задачах оборудования старых проектов (атомных насосов, спецагрегатов, криогенных установок), где исходная конструкция обмотки рассчитывалась под нестандартную тонкую ленту, и переход на 0,10 мм требует перепроектирования паза.

Технические характеристики ЛСп-С-ТПл 0,09 мм

Толщина / допуск	0,09 мм · ±0,01 мм
Электрическая прочность	≥45 кВ/мм
Расчётное пробивное 1 слоя	≥4,0 кВ · не нормируется в ТУ, расчёт
Удельная разрушающая нагрузка	≥90 Н/см
Слюдяная бумага	Некальцинированная флогопитовая (магнезиальная слюда KMg₃[AlSi₃O₁₀](OH)₂)
Подложки	Стеклоткань с одной стороны + полиимидная плёнка ПМ-А с другой
Связующее	Полиэфирно-эпоксидный компаунд КП-303Н с термостабилизаторами, доля 10–25 %
Массовая доля слюды	35,0 %
Класс нагревостойкости	C · до 220 °C (ГОСТ 8865-93)
Криогенная эксплуатация	До минус 196 °C
Гарантийный срок хранения	12 месяцев при 10–20 °C; 6 месяцев при 20–35 °C
Срок изготовления	7–14 рабочих дней (нестандартная серийная толщина)

Применение ЛСп-С-ТПл 0,09 мм

Главное применение 0,09 мм — ремонтные партии для оборудования специального назначения, где исходная конструкция обмотки была рассчитана под нестандартный размер ленты. Эта ситуация встречается в нескольких типичных контекстах: восстановление обмоток атомных насосов и оборудования машинных залов АЭС советского периода, где документация была разработана под промежуточную толщину 0,09 мм; ремонт криогенного оборудования исследовательских установок и сверхпроводящих систем; восстановление обмоток специальной техники с архивной документацией. Переход с 0,09 на 0,10 мм увеличивает толщину пакета на 10–11 % и может не уместиться в исходный паз без переделки магнитопровода.

До Новосибирска груз идёт 2-3 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Второе применение — опытные партии для НИОКР по новым обмоткам класса C. При проектировании новых электрических машин с экстремальными требованиями (атомные двигатели нового поколения, генераторы для термоядерных установок, обмотки криогенных компрессоров) часто требуется тонкая настройка геометрии пакета изоляции для оптимизации теплоотвода и компактности обмотки. Шаг по толщине 0,01 мм между 0,08, 0,09, 0,10 и 0,11 мм даёт конструктору гибкость в подборе пакета без перерасчёта числа витков.

Третье применение — тонкослойная многослойная изоляция в опытных образцах с уплотнённой укладкой. На многослойной намотке 4–6 слоёв с полуперекрытием размер по толщине пакета увеличивается ступенчато, и шаг 0,01 мм даёт возможность точно попасть в допустимый размер обмотки. Для серийного заводы машины потом переводят на типовой размер (0,10 или 0,11 мм), а на этапе опытной партии — 0,09 мм.

Использование 0,09 мм в стандартных серийных машинах общего назначения экономически не оправдано: 0,10 мм нормирована основным рядом ТУ, доступна со склада, дешевле в производстве и на 25–30 % быстрее в поставке.

Сравнение толщин ЛСп-С-ТПл

Толщина	Эл. прочность	Прочность Н/см	Доля слюды
0,08 мм	≥50 кВ/мм	90	35 %	Подробнее
0,09 мм	≥45 кВ/мм	90	35 %	← вы здесь (переходная, ремонт)
0,10 мм	≥50 кВ/мм	95	35 %	Подробнее
0,11 мм	≥50 кВ/мм	95	35 %	Подробнее
0,13 мм	≥50 кВ/мм	95	40 %	Подробнее
0,15 мм	≥35 кВ/мм	120	50 %	Подробнее
0,17 мм	≥35 кВ/мм	120	50 %	Подробнее

Электрическая прочность 0,09 мм нормирована на уровне 45 кВ/мм — на ступень ниже соседних 0,08 мм и 0,10 мм с их 50 кВ/мм. Это типично для нестандартных промежуточных толщин: при освоении точной геометрии бумаги-плёнки на этой толщине допустимая норма прочности устанавливается с запасом. Если для расчёта обмотки нужна гарантированная 50 кВ/мм — берите 0,08 или 0,10 мм. Подробнее о выборе толщины — в описании марки ЛСп-С-ТПл.

Условное обозначение при заказе

В обозначение при заказе включаются марка с указанием класса и подложек, размер по толщине, ширина ролика и ссылка на ТУ производства:

• Стандартная ширина 25 мм: Лента ЛСп-С-ТПл 0,09×25 ТУ предприятия
• Под ремонт по чертежу: Лента ЛСп-С-ТПл 0,09×20 ТУ предприятия по черт. № __
• НИОКР с расширенными испытаниями: Лента ЛСп-С-ТПл 0,09×25 ТУ предприятия с протоколом расширенных испытаний согласно ТЗ
• Атомная отрасль: Лента ЛСп-С-ТПл 0,09×30 ТУ предприятия с приложением Протокола радиационной стойкости

Доступные ширины ролика: 10, 15, 20, 23, 25, 30, 35 мм с допуском ±1 мм. Срок изготовления 0,09 мм — 7–14 рабочих дней под заказ; со склада размер по толщине не поставляется (нестандартная позиция). Минимальный заказ — 1 кг (приблизительно 296 м ленты при ширине 25 мм или 494 м при ширине 15 мм). Для ремонтных задач рекомендуем согласовывать с поставщиком актуальную партию заранее, чтобы зарезервировать размер плёнки и стеклоткани под нужный пакет.

Вопросы и ответы

Почему у 0,09 мм электрическая прочность 45, а у соседних 0,08 и 0,10 — 50 кВ/мм?

Это особенность нормирования промежуточной толщины в ТУ производства. На толщинах 0,08 и 0,10 мм пакет «слюдяная бумага + плёнка ПМ-А» отработан в серии до стабильного выхода 50 кВ/мм. На промежуточной 0,09 мм востребован индивидуальная подача и бумаги, и плёнки, и связующего, что даёт чуть больший разброс прочности по партии — отсюда нормированная гарантированная величина 45 кВ/мм с запасом. Расчётное пробивное при этом получается одинаковое: 0,09 × 45 = 4,05 кВ против 0,08 × 50 = 4,0 кВ. Если в проекте критична прочность 50 кВ/мм — выбирайте стандартную 0,10 мм; если критична размер по толщине пакета — оставайтесь на 0,09 мм с прочностью 45.

Можно ли заменить 0,09 мм ЛСп-С-ТПл на 0,10 мм при ремонте обмотки?

Купить миканит и слюдопласт в Новосибирске можно с доставкой за 2-3 дней — позвоните или оставьте заявку на сайте.

Зависит от запаса по пазу. Для машин с плотной укладкой паза (атомные насосы, специальная техника) даже 11 % могут вызвать проблемы при опрессовке: лента при отверждении даёт усадку 5–10 %, итоговая размер по толщине становится критичной. Для большинства серийных обмоток этот рост укладывается в технологический допуск, и замена возможна. Двойной слой ленты с полуперекрытием при толщине 0,09 мм даёт пакет 0,18 мм; при 0,10 мм — 0,20 мм (рост на 11 %). В таких случаях лучше дождаться поставки 0,09 мм — 7–14 дней против переделки паза стоимостью в недели работы и риска ошибки.

Применим ли 0,09 мм для криогенных применений?

Годен. Особенностью полиимидной плёнки ПМ-А является сохранение эластичности при глубоком холоде до −196 °C и ниже; толщина ленты при этом не критична. 0,09 мм с пробивным 4 кВ закрывает большинство криогенных применений с напряжением до 1 кВ при многослойной укладке. В сверхпроводящих магнитах с большими токами и низкими напряжениями (типичный режим — единицы вольт между витками, но десятки и сотни ампер тока) тонкая 0,09 мм с минимальной общей толщиной пакета даёт лучший теплоотвод от обмотки к гелиевой ванне.

Сколько метров ленты в 1 кг при толщине 0,09 мм?

Поверхностная плотность ленты 0,09 мм — порядка 135 г/м². При ширине 25 мм — приблизительно 296 м/кг; при ширине 15 мм — около 494 м/кг; при ширине 30 мм — около 247 м/кг. Точное значение фиксируется в паспорте партии и зависит от конкретного результата приёмо-сдаточных испытаний.

Подробнее о марке ЛСп-С-ТПл (расшифровка обозначения, отличие плёнки ПМ-А от ПЭТ-Э, режим отверждения 4–5 ч при 160–165 °C, отраслевые применения в атомной и криогенной технике, выбор толщины) — в описании марки.

Заказать ЛСп-С-ТПл 0,09 мм

Цена — 1400 ₽/кг с НДС, за 1 кг ленты в роликах. Минимальный заказ — 1 кг. Толщина 0,09 мм — нестандартная серийная позиция, изготовление под заказ ИзолитПром (Красноярск / Москва) 7–14 рабочих дней. Доступные ширины 10, 15, 20, 23, 25, 30, 35 мм; нестандартные ширины 4–8 мм для микрокатушек — по согласованию.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под ремонт обмотки старого проекта или опытную партию НИОКР; согласуем ширину ролика и сроки изготовления. Поставка с паспортом качества по ТУ производства на каждую партию; для атомной отрасли — копия Протокола радиационной стойкости. Доставка по России: ПЭК, Деловые Линии, СДЭК.
