Поставка стекломиканит гибкий ГМС-Т 0,20 мм ГОСТ 8727-78 в Новосибирске — электромашиностроительных предприятий

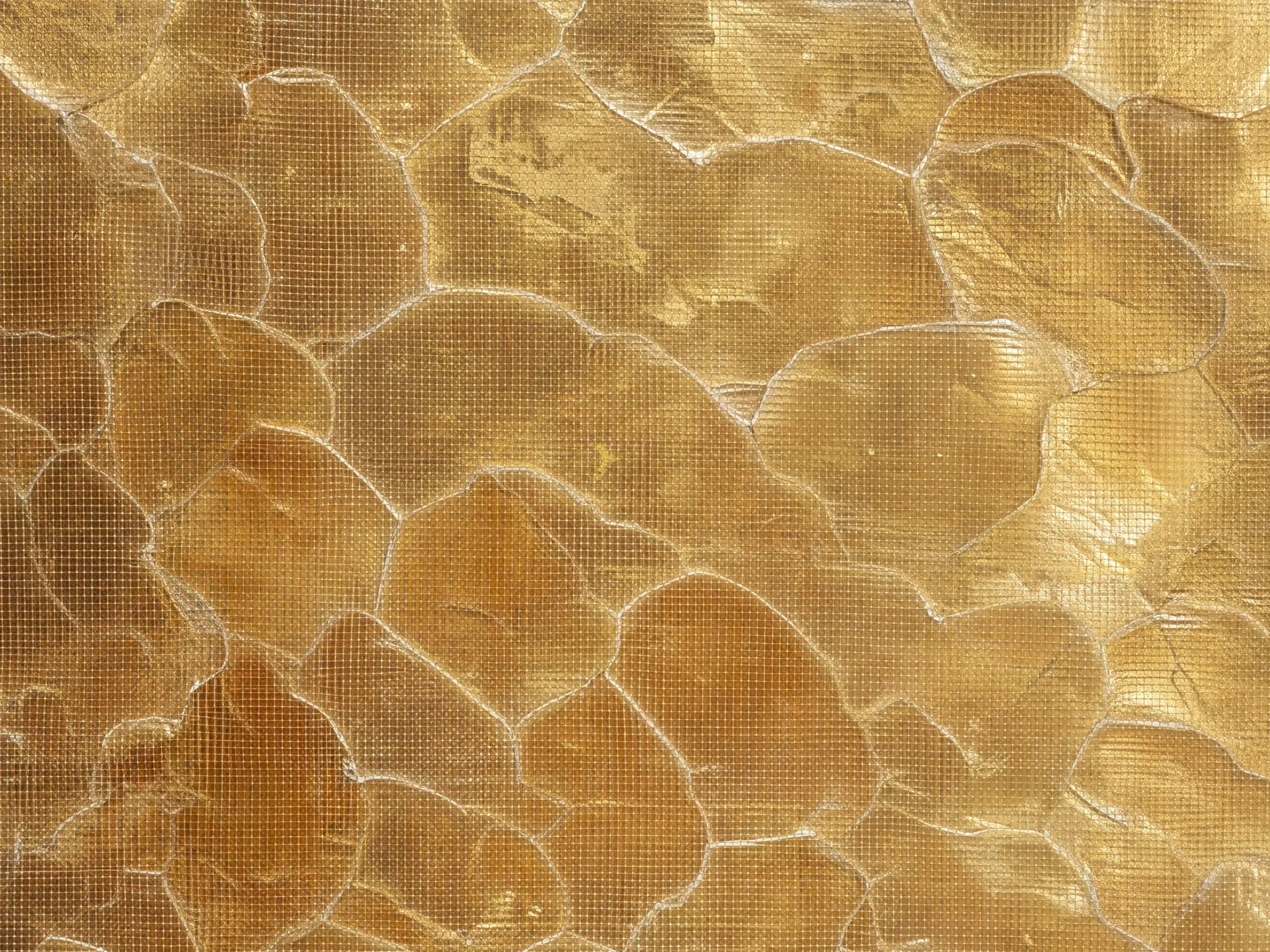

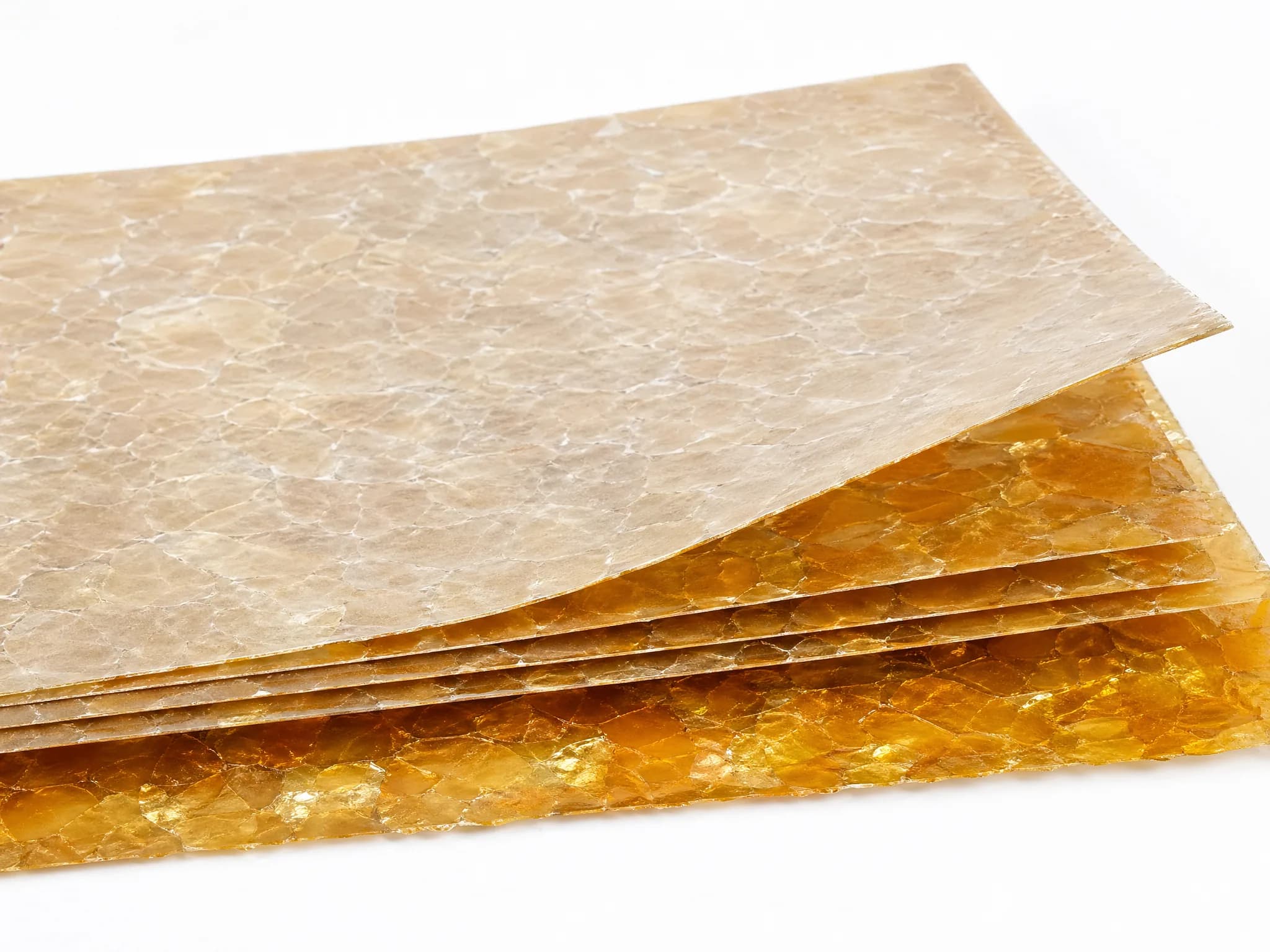

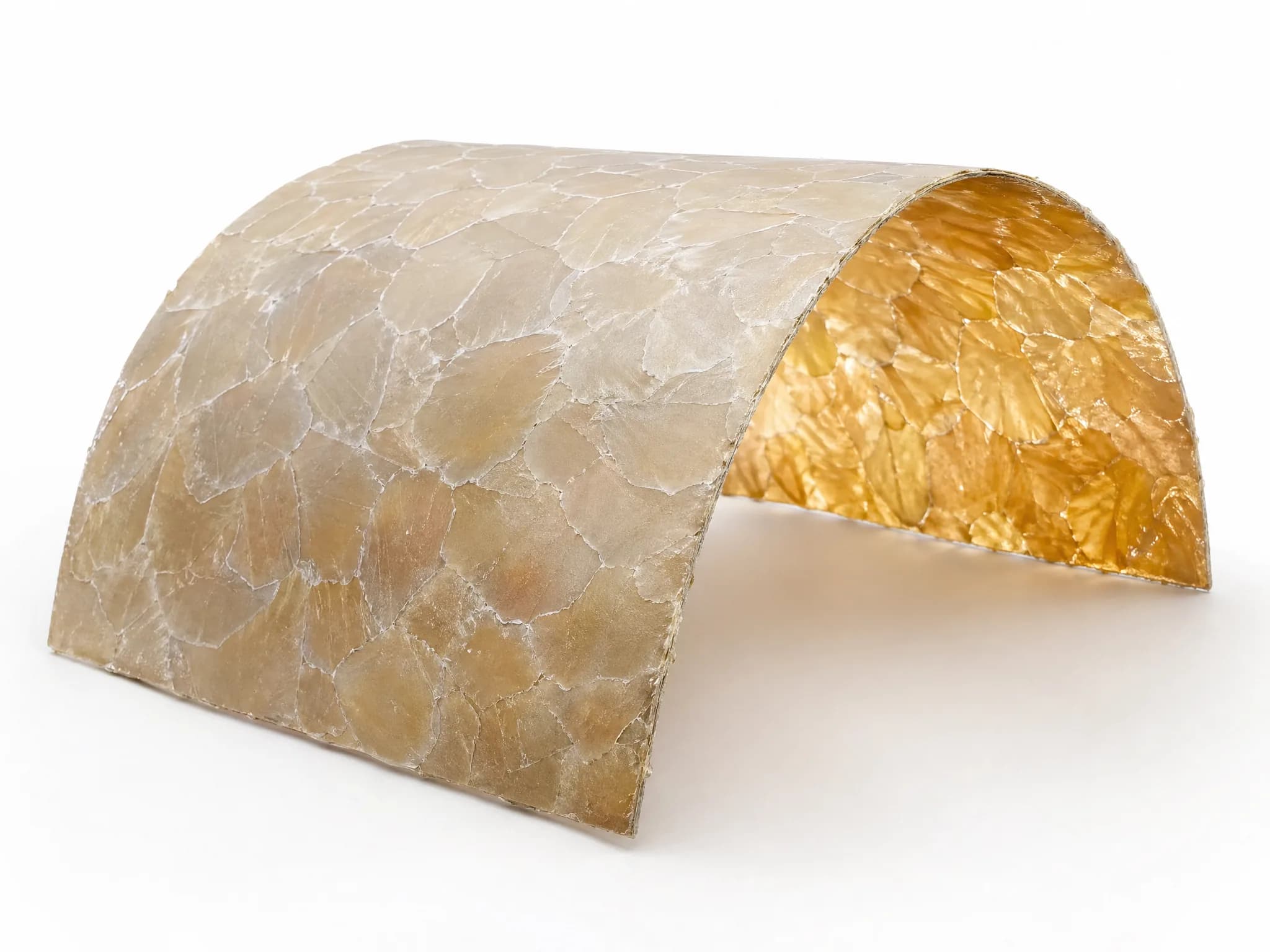

Заказать стекломиканит гибкий ГМС-Т 0,20 мм по ГОСТ 8727-78 напрямую от производителя — наша компания, Красноярск. ГМС-Т 0,20 мм — листовой диэлектрический продукт из щипаной слюды-мусковита, склеенной масляно-глифталевым лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — B (130°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГМС-Т толщиной 0,20 мм — тип 45 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГМС-Т 0,20 мм

Толщина / допуск	0,20 мм · среднее +0,05 / −0,02, в отдельных точках ±0,05 (Табл. 1 ГОСТ 8727-78)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая, прозрачная на просвет)
Связующее вещество	Масляно-глифталевый лак (светлый), 13-25% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥50% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥20 кВ/мм (высший сорт, ВС); ≥16 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥2,7 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹² (Табл. 3 ГОСТ 8727-78)
Подложка	Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,330 кг/м² (справочное Приложение 1 ГОСТ 8727-78)
Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие — по согласованию)
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГМС-Т 0,20 мм

0,20 мм — нижний нормативный предел Табл. 1 ГОСТ 8727-78 для ТТ-марок типов 46 и 48 (полиэфирно-эпоксидный и кремнийорганический лак). Применяется в пазовой изоляции электрических машин класса F (155 °C) и H (180 °C), где критична тонкая двухподложечная изоляция.

Пробивное напряжение ≥4,0 кВ (ВС), электрическая прочность ≥20 кВ/мм (ВС) по Табл. 3 и 4 ГОСТ 8727-78. Для ТТ-марок двойная подложка обеспечивает стойкость к расслоению при многократной укладке в узкие пазы.

Применяется там, где требуется одноподложечное исполнение 0,20 мм по конструктивным соображениям. Для Т-марок 0,20 мм — дополнительная позиция к нормативному ряду Табл. 1 (нижний норматив Т-марок — 0,22 мм).

Заказать ГМС-Т 0,20 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Отгрузка со склада в Красноярске за 24 часа.

Сравнение толщин ГМС-Т

Толщина	Пробивное (ВС)
0,10 мм	≥1,0 кВ	0,10 мм →
0,13 мм	≥1,5 кВ	0,13 мм →
0,15 мм	≥1,8 кВ	0,15 мм →
0,17 мм	≥2,2 кВ	0,17 мм →
0,20 мм	≥2,7 кВ	← вы здесь
0,22 мм	≥3,0 кВ	0,22 мм →
0,25 мм	≥3,5 кВ	0,25 мм →
0,30 мм	≥4,0 кВ	0,30 мм →
0,35 мм	≥4,5 кВ	0,35 мм →
0,40 мм	≥5,0 кВ	0,40 мм →
0,50 мм	≥6,0 кВ	0,50 мм →
0,60 мм	≥7,0 кВ	0,60 мм →

Условное обозначение при заказе

Примеры для 0,20 мм ГМС-Т: По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта.

• Стекломиканит ВС ГМС-Т 0,20—30 ГОСТ 8727-78
• Стекломиканит ВС ГМС-Т 0,20—15 ГОСТ 8727-78
• Стекломиканит 1С ГМС-Т 0,20—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГМС-Т — параметры, расшифровка, сравнение марок →

Вопросы и ответы

Почему у ГФС-ТТ нет нормативной позиции 0,20 мм, а у ГФЭ-ТТ и ГФК-ТТ есть?

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Табл. 1 ГОСТ 8727-78 для типа 45 (масляно-глифталевое связующее) — ГФС-ТТ — нижний предел 0,25 мм. Для типов 46 (полиэфир-эпоксид) и 48 (кремнийорганика) — 0,20 мм. Это заложено в оригинальном стандарте и связано с технологической стабильностью разных связующих на тонких толщинах.

Покупают у нас в Новосибирске такие предприятия как НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Какова масса 1 м² стекломиканита 0,20 мм?

По Приложению 1 ГОСТ 8727-78: 0,340 кг/м² для ГФС-ТТ, около 0,330 кг/м² для ГФЭ-ТТ и ГФК-ТТ. Для ГМ*-марок — близко к ГФ*-аналогу по плотности (мусковит и флогопит имеют близкие плотности).

Купить ГМС-Т 0,20 мм по ГОСТ 8727-78 — цена и доставка

Отгрузка со склада в Красноярске в течение 24 часов. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Стоимость стекломиканита ГМС-Т 0,20 мм — по запросу, складская скидка при тираже от 50 м². Оформить заказ на ГМС-Т 0,20 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
