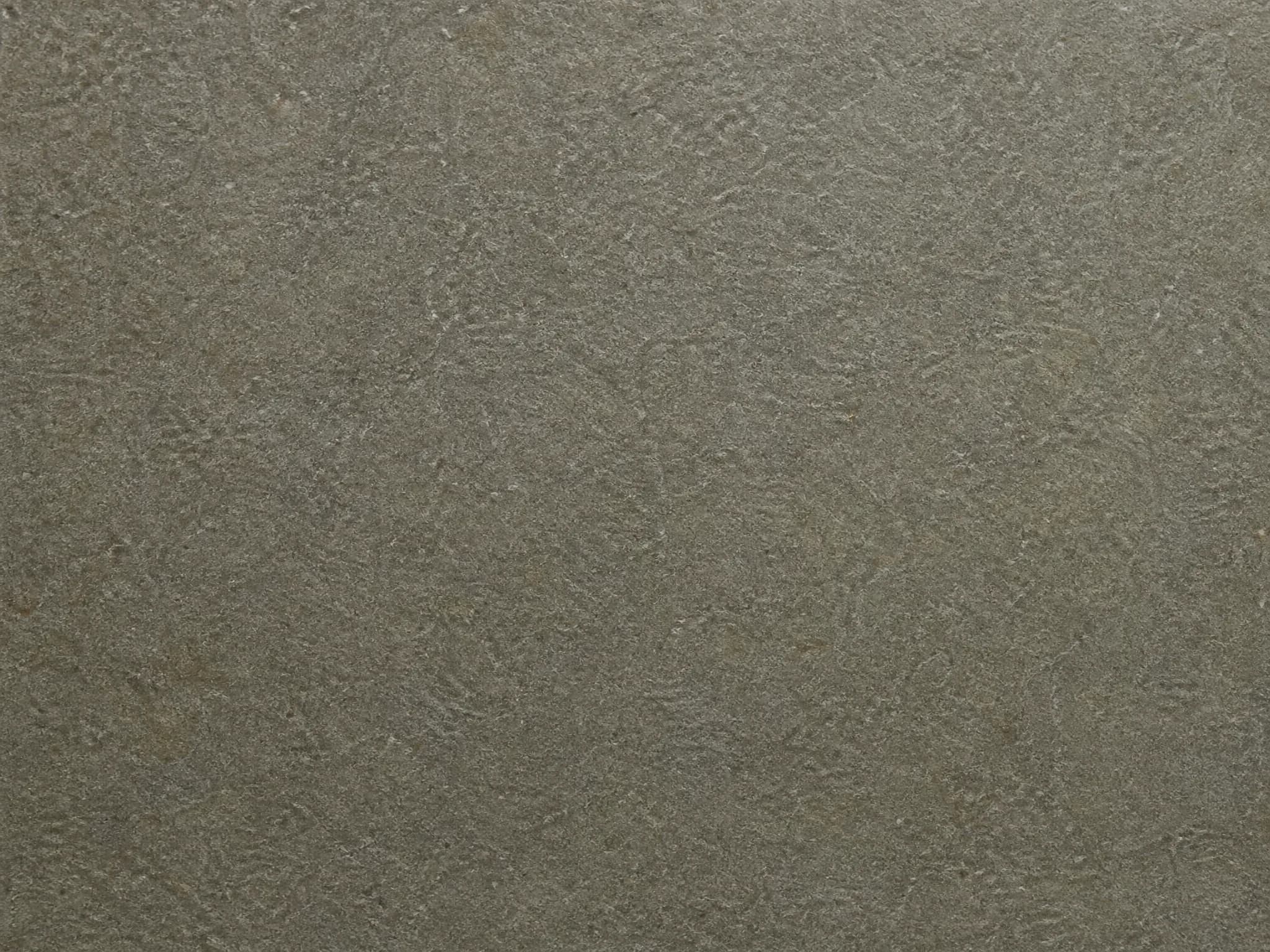

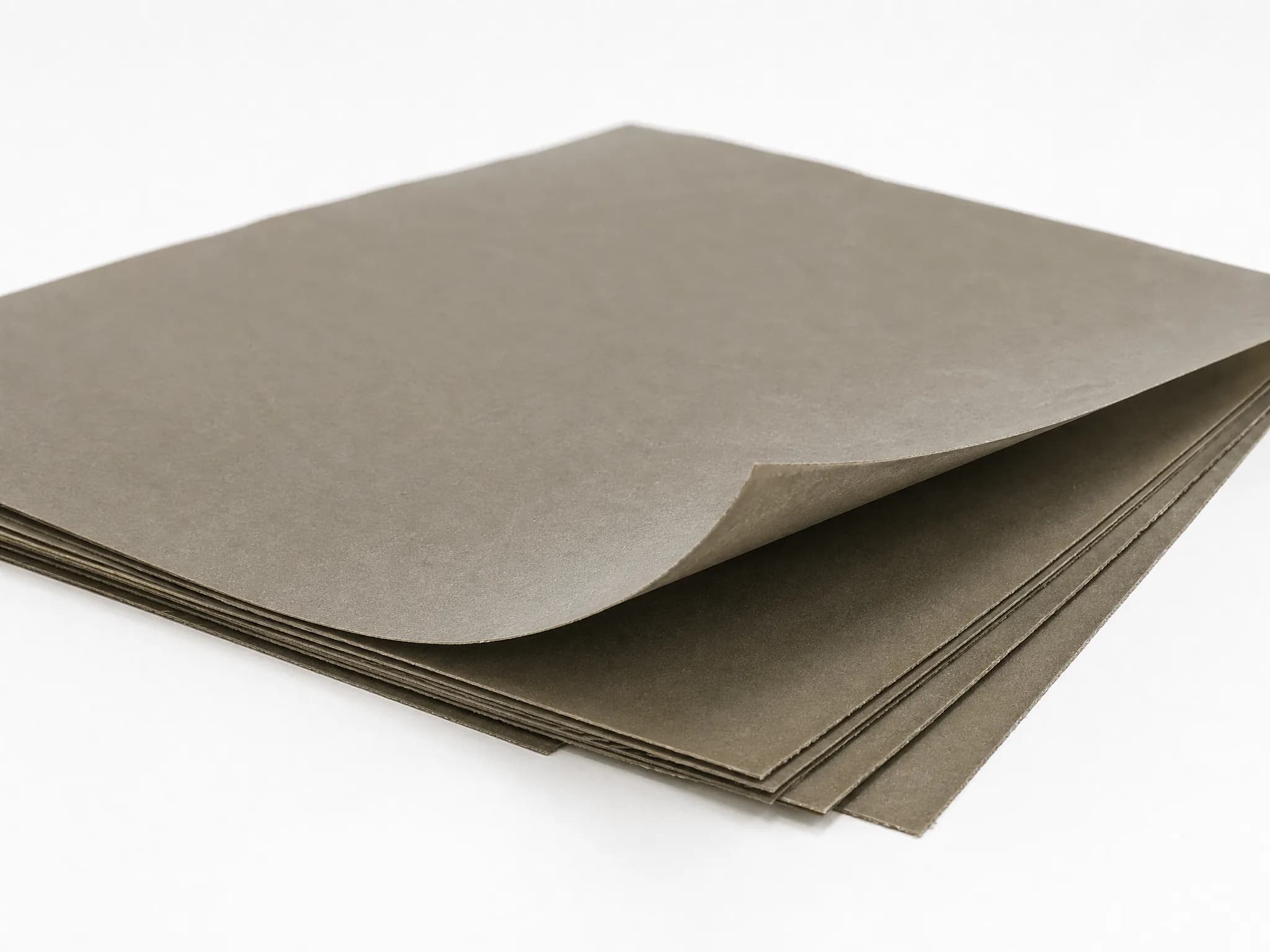

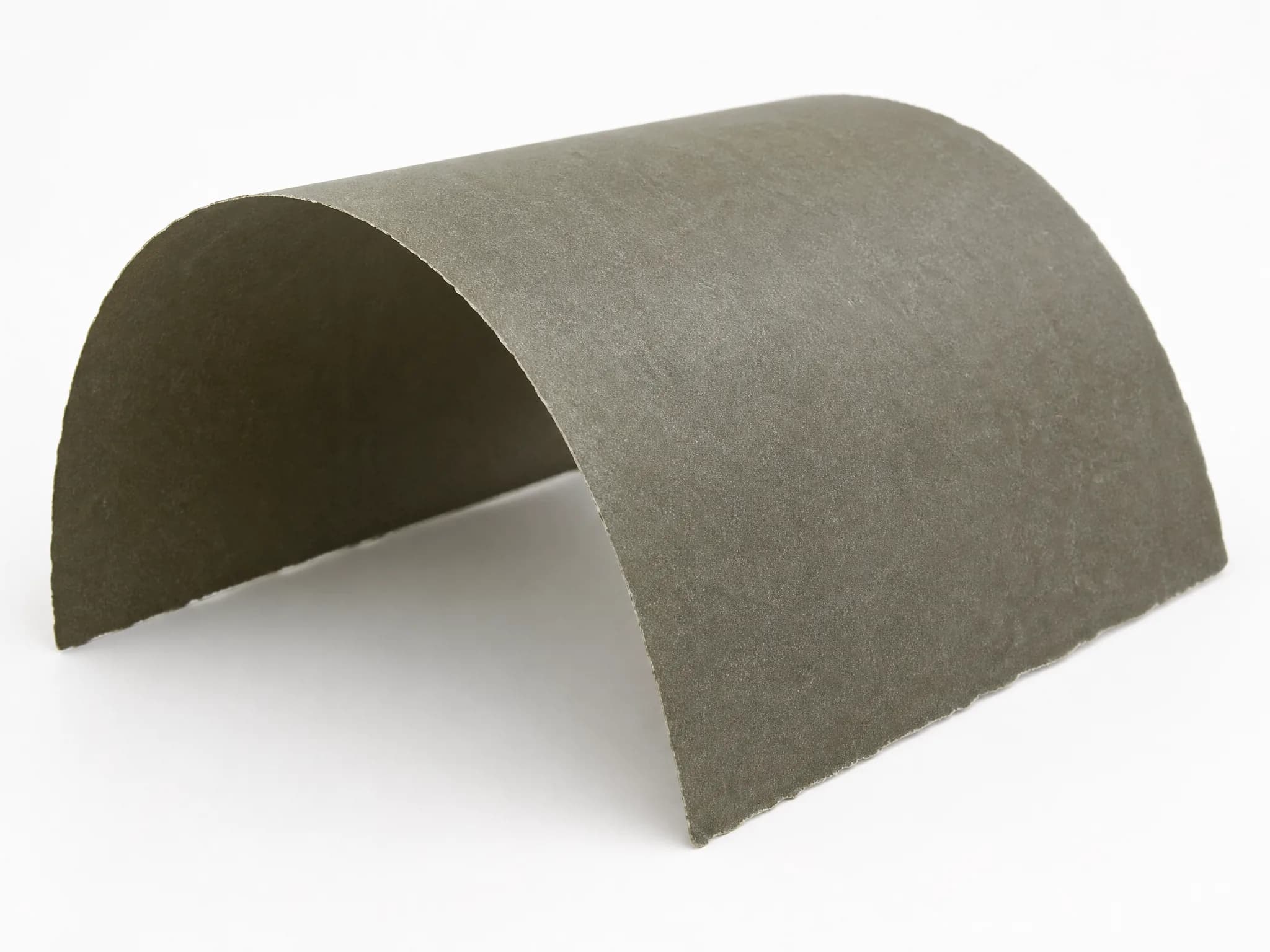

Стекломиканит гибкий ГМС-Т 0,17 мм ТУ: обзор
Поставка — отрезом от рулона шириной 1000 мм под заявку. Минимальная партия — 10 кг. Количество указывается в килограммах; фиксированная длина отреза или целого рулона не задаётся.
0,17 мм
≥2,0 кВ
до 750 °C
ТУ производителя
Купить стекломиканит гибкий ГМС-Т 0,17 мм ТУ с поставкой через ООО «ИзолитПром», Красноярск. ГМС-Т 0,17 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, гибкий материал из щипаного мусковита, армированного одной подложкой из стеклоткани, с огнеупорным связующим. Рабочая температура до 750 °C длительно, кратковременно — до 850 °C. Заказать ГМС-Т 0,17 мм ТУ со склада в Красноярске: передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).
Премиум-версия ГМС-Т ТУ с рабочей температурой до 750 °C — в 5,8 раз выше классической ГОСТ 8727-78-версии (класс B, 130 °C). Применяется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов.
Состав и обозначение ГМС-Т
- Марка
- ГМС-Т
- Исполнение
- Т
- Документ
- ТУ
Характеристики Стекломиканит гибкий ГМС-Т 0,17 мм ТУ
Технические характеристики ГМС-Т 0,17 мм ТУ
| Толщина / допуск | 0,17 мм · допуск ±0,03 мм по ТУ производителя |
| Слюда | Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая, прозрачная на просвет) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань) |
| Массовая доля слюды | ≥69% по паспорту партии |
| Содержание стеклоткани | 10–20% |
| Связующее | Огнеупорный композит, 7–15% массы |
| Летучих веществ | Не более 2% |
| Электрическая прочность | ≥12 кВ/мм в исходном состоянии |
| Пробивное напряжение | ≥2,0 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту) |
| Удельное сопротивление | ≥1·10¹² Ом·см, стабильно при влажности до 93% |
| Масса 1 м² | ≈0,339 кг/м² (пропорционально толщине) |
| Поставка | Отрез от рулона шириной 1000 мм под заявку; минимальная партия — 10 кг, длина по заявке |
| Рабочая температура | до 750 °C длительно, кратковременно до 850 °C. флогопитовая основа стандартной термостойкости |
| Огнестойкость | Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя |
| Гарантийный срок хранения | 12 месяцев со дня изготовления |
Применение Стекломиканит гибкий ГМС-Т 0,17 мм ТУ
Применение ГМС-Т 0,17 мм ТУ
ГМС-Т 0,17 мм ТУ применяется как основная пазовая и межсекционная изоляция в электродвигателях специального назначения, аккумуляторных модулях электромобилей, кабелях класса термостойкости до 750 °C.
Пробивное напряжение ≥2,0 кВ (ВС) — достаточно для силовых применений до 1000 В переменного тока и 1500 В постоянного. В сочетании с огнеупорным связующим и армированием одной подложкой из стеклоткани выдерживает длительную эксплуатацию в условиях вибрации и термоциклирования.
Купить стекломиканит ГМС-Т 0,17 мм ТУ со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК. Минимальная партия — 10 кг.
Заказать ГМС-Т 0,17 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.
Сравнение и выбор Стекломиканит гибкий ГМС-Т 0,17 мм ТУ
Сравнение толщин ГМС-Т ТУ
| Толщина | Пробивное (ВС) | Рекомендуемое применение | |
|---|---|---|---|
| 0,10 мм | ≥1,2 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,10 мм → |
| 0,13 мм | ≥1,6 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,13 мм → |
| 0,15 мм | ≥1,8 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,15 мм → |
| 0,17 мм | ≥2,0 кВ | Пазовая изоляция малогабаритных двигателей, кабели | ← вы здесь |
| 0,20 мм | ≥2,4 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,20 мм → |
| 0,22 мм | ≥2,6 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,22 мм → |
| 0,25 мм | ≥3,0 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,25 мм → |
| 0,30 мм | ≥3,6 кВ | Пазовая изоляция двигателей средней мощности, аккумуляторы | 0,30 мм → |
| 0,35 мм | ≥4,2 кВ | Пазовая изоляция двигателей средней мощности, аккумуляторы | 0,35 мм → |
| 0,40 мм | ≥4,8 кВ | Корпусная изоляция, клиновая изоляция тяговых машин | 0,40 мм → |
| 0,50 мм | ≥6,0 кВ | Корпусная изоляция, клиновая изоляция тяговых машин | 0,50 мм → |
| 0,60 мм | ≥7,2 кВ | Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения | 0,60 мм → |
Документы и заказ
Условное обозначение при заказе ГМС-Т 0,17 мм ТУ
Формат: «Стекломиканит {сорт} ГМС-Т 0,17—{размер слюды} ТУ». Примеры:
Стекломиканит ВС ГМС-Т 0,17—30 ТУСтекломиканит ВС ГМС-Т 0,17—15 ТУСтекломиканит 1С ГМС-Т 0,17—10 ТУ
Родственные позиции: ГМС-Т ТУ — все толщины и характеристики · ГМС-Т 0,17 мм ГОСТ 8727-78 (классическая ГОСТ-версия)
Вопросы о стекломиканите ГМС-Т 0,17 мм ТУ
Купить ГМС-Т 0,17 мм ТУ — цена и доставка
Толщина 0,17 мм ГМС-Т (щипаный мусковит, одна подложка стеклоткани, длительная рабочая 750 °C) идёт под заказ при объёме от 30 кг с готовностью 8-12 рабочих дней; на складе в Красноярске позиция держится в объёме 40-70 кг при регулярных заказах на статоры АИР100.
Раскрой ленты 0,17 мм на полосы 18-30 мм под межслоевую укладку обмотки выполняется на дисковом плоттере с допуском ±0,2 мм по ширине; тара — картонный барабан с прокладкой плёнки и маркировкой партии по плавке слюды.
