Поставка стекломиканит гибкий ГФЭ-ТТ 0,22 мм ТУ в Новосибирске — электромашиностроительных предприятий

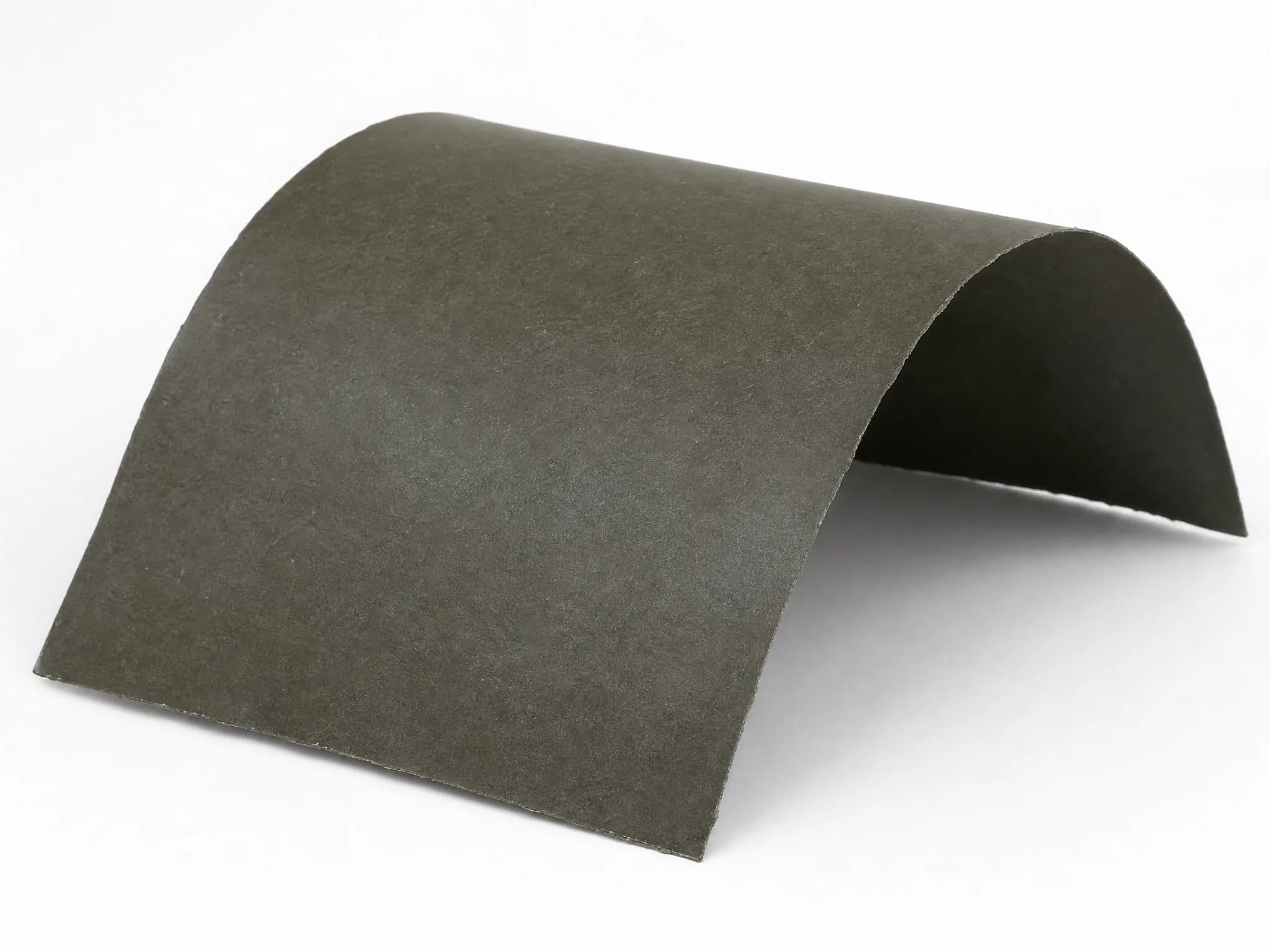

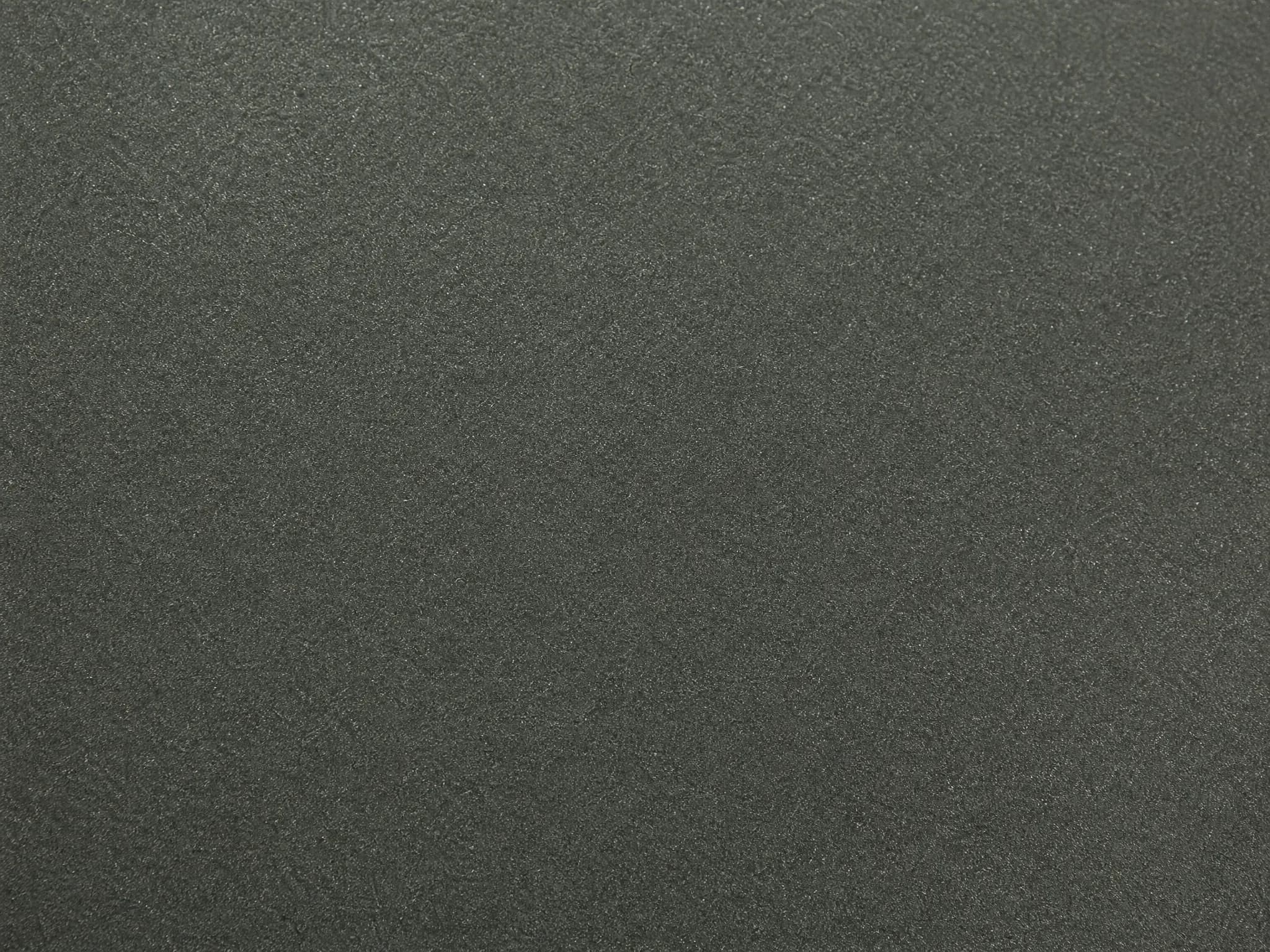

Купить стекломиканит гибкий ГФЭ-ТТ 0,22 мм ТУ напрямую от производителя — наша компания, Красноярск. ГФЭ-ТТ 0,22 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, листовой материал из щипаного флогопита, армированного двумя подложками из стеклоткани, с огнеупорным связующим. Рабочая температура до 800 °C длительно, кратковременно — до 900 °C. Заказать ГФЭ-ТТ 0,22 мм ТУ со склада в Красноярске: отгрузка в течение 24 часов, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).

Задействуется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов. Премиум-версия ГФЭ-ТТ ТУ с рабочей температурой до 800 °C — в 5,2 раз выше классической ГОСТ 8727-78-версии (класс F, 155 °C).

Технические характеристики ГФЭ-ТТ 0,22 мм ТУ

Толщина / допуск	0,22 мм · допуск ±0,03 мм по ТУ производителя
Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань)
Массовая доля слюды	≥70% по паспорту партии
Содержание стеклоткани	10–20%
Связующее	Огнеупорный композит, 7–15% массы
Летучих веществ	Не более 2%
Электрическая прочность	≥10 кВ/мм в исходном состоянии
Пробивное напряжение	≥2,2 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту)
Удельное сопротивление	≥1·10¹² Ом·см, стабильно при влажности до 93%
Масса 1 м²	≈0,424 кг/м² (пропорционально толщине)

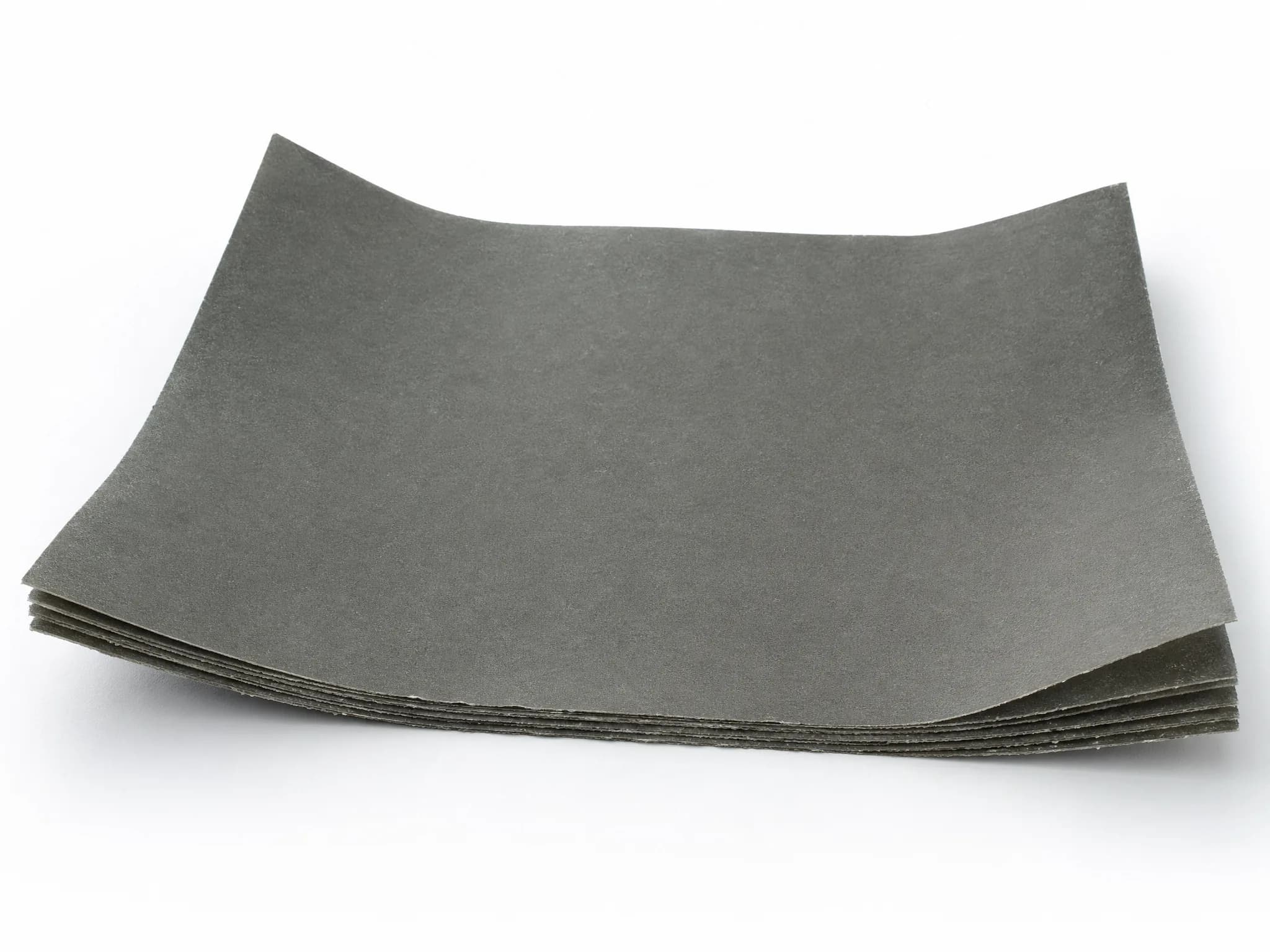

Размер листов	600×900 мм (стандарт склада), 1000×1200 мм, 1000×2400 мм или рулон шириной 1000 мм, длина 20–100 м
Рабочая температура	до 800 °C длительно, кратковременно до 900 °C. флогопитовая основа с повышенной термостойкостью
Огнестойкость	Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя
Гарантийный срок хранения	12 месяцев со дня изготовления

Применение ГФЭ-ТТ 0,22 мм ТУ

ГФЭ-ТТ 0,22 мм ТУ применяется как основная пазовая и межсекционная изоляция в электродвигателях специального назначения, аккумуляторных модулях электромобилей, кабелях класса термостойкости до 800 °C.

Пробивное напряжение ≥2,2 кВ (ВС) — достаточно для силовых применений до 1000 В переменного тока и 1500 В постоянного. В сочетании с огнеупорным связующим и армированием двумя подложками из стеклоткани сохраняет работоспособность при длительную эксплуатацию в условиях вибрации и термоциклирования.

Минимальная партия от 1 м². Приобрести стекломиканит ГФЭ-ТТ 0,22 мм ТУ со склада в Красноярске — отгрузка в течение 24 часов, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Оформить заказ на ГФЭ-ТТ 0,22 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Стандартная поставка — 24 часа со склада в Красноярске.

Сравнение толщин ГФЭ-ТТ ТУ

Толщина	Пробивное (ВС)	Рекомендуемое применение
0,10 мм	≥1,0 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,10 мм →
0,13 мм	≥1,3 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,13 мм →
0,15 мм	≥1,5 кВ	Межслойная изоляция, приборные катушки, тонкие бандажи	0,15 мм →
0,17 мм	≥1,7 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,17 мм →
0,20 мм	≥2,0 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,20 мм →
0,22 мм	≥2,2 кВ	Пазовая изоляция малогабаритных двигателей, кабели	← вы здесь
0,25 мм	≥2,5 кВ	Пазовая изоляция малогабаритных двигателей, кабели	0,25 мм →
0,30 мм	≥3,0 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,30 мм →
0,35 мм	≥3,5 кВ	Пазовая изоляция двигателей средней мощности, аккумуляторы	0,35 мм →
0,40 мм	≥4,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,40 мм →
0,50 мм	≥5,0 кВ	Корпусная изоляция, клиновая изоляция тяговых машин	0,50 мм →
0,60 мм	≥6,0 кВ	Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения	0,60 мм →

Условное обозначение при заказе ГФЭ-ТТ 0,22 мм ТУ

Формат: «Стекломиканит {сорт} ГФЭ-ТТ 0,22—{размер слюды} ТУ». Примеры:

Заказать материал в Новосибирске просто: оформите заявку, отгрузим в день оплаты, привезём за 2-3 дней.

• Стекломиканит ВС ГФЭ-ТТ 0,22—30 ТУ
• Стекломиканит ВС ГФЭ-ТТ 0,22—15 ТУ
• Стекломиканит 1С ГФЭ-ТТ 0,22—10 ТУ

Родственные позиции: ГФЭ-ТТ ТУ — все толщины и показатели · ГФЭ-ТТ 0,22 мм ГОСТ 8727-78 (классическая ГОСТ-версия)

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Вопросы о стекломиканите ГФЭ-ТТ 0,22 мм ТУ

Выдержит ли 0,22 мм центробежную нагрузку на роторе синхронного компенсатора 3000 об/мин?

На радиусе 600 мм при 3000 об/мин центробежное ускорение составляет 5900 g; масса единицы изоляции 580 г/м² при толщине 0,22 мм даёт удельное усилие 3,4 МПа на выдавливание из паза. ГФЭ-ТТ с двумя подложками стеклоткани держит это усилие за счёт армирования; для роторных обмоток без двойной стеклотканевой основы изоляция при 3000 об/мин ползёт.

Почему две подложки лучше одной при формовке вокруг острых медных шин ротора?

Острая кромка прямоугольной медной шины ротора имеет радиус 0,5-1 мм; при намотке открытая флогопитовая сторона ленты с одной подложкой набегает на эту кромку и режется. У ГФЭ-ТТ обе стороны защищены стеклотканью, флогопит изолирован от прямого контакта с медью. Это даёт ресурс намоточного цикла без отбраковки заготовок.

Что записывается в паспорт качества ленты по химическому составу?

Содержание флогопита 67-80% по массе, связующее эпоксидно-полиэфирное в количестве 12-18%, стеклоткань двух подложек 8-15%. Влагосодержание не более 0,5% после термообработки при 105 °C 4 часа. Зольность по ГОСТ 6433.4 в диапазоне 75-85%. Партия выпускается по техническим условиям на ГФЭ-ТТ.

Длительная T° обмотки ротора при наличии воздушного охлаждения?

Воздушное охлаждение выводит длительную рабочую температуру меди в обмотке ротора на 105-130 °C; при перегрузках до 155 °C класс F. Сама лента ГФЭ-ТТ может работать до 800 °C по флогопиту, но это не утилизируется в синхронном компенсаторе общепромышленного исполнения — лимит даёт класс изоляции системы. Резерв ленты используется при аварийных перегрузках.

Купить ГФЭ-ТТ 0,22 мм ТУ — цена и доставка

Ленту 0,22 мм заказывают под конкретный проект ротора с указанием диаметра и количества полюсов; рулоны шириной 30-40 мм длиной 70-90 м. Спецификация согласуется с конструкторской документацией компенсатора.

Производство ИзолитПром с двумя подложками стеклоткани, эпоксидно-полиэфирное связующее, флогопит 67-80%. Сертификат партии на каждую отгрузку.
