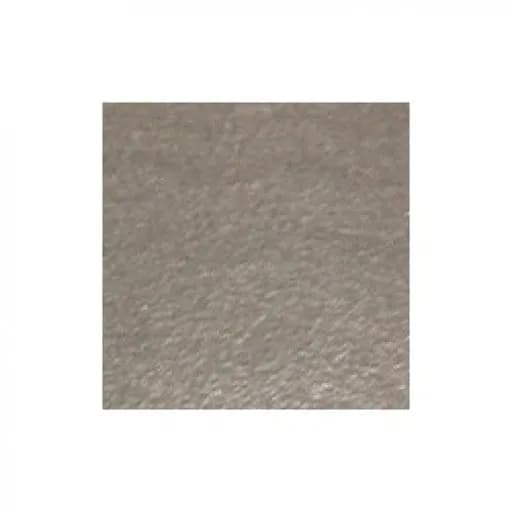

Слюдопласт конструкционный КИФЭ-К в Новосибирске — отгрузка для электромашиностроительных предприятий

Слюдопласт конструкционный КИФЭ-К купить — жёсткий диэлектрический материал на флогопитовой бумаге с эпоксидным связующим класса нагревостойкости F (155 °C) в исполнении для конструкционных применений: каркасов катушек электрических машин и трансформаторов, нажимных колец коллекторов, опорных изоляторов, изолирующих плит распределительных устройств, шайб и прокладок силового оборудования. Продукт производится по ТУ изготовителя в рамках ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия». В наличии 25 толщин от 0,125 до 30 мм — самый широкий диапазон в линейке слюдопластов: тонкие 0,125-1 мм для шайб и межслойных прокладок, средние 1-5 мм для каркасов катушек и нажимных колец, толстые 6-30 мм для изолирующих плит и конструкционных оснований. Лист 580×880 мм, стоимость от 1 500 ₽/кг, отгрузка со склада в Москве, доставка по России.

Что такое конструкционное исполнение слюдопласта

В номенклатуре слюдопластов конструкционное исполнение (суффикс «-К» в обозначении) — это материал того же химического состава, что и базовая марка, но с повышенными требованиями к механической жёсткости и стабильности геометрии. Базовый КИФЭ — это коллекторный изоляционный слюдопласт на флогопитовой бумаге с эпоксидным связующим, поставляемый в гибком (плёночном) и средне-жёстком исполнении для коллекторной изоляции электрических машин. КИФЭ-К — то же сырьё и связующее, но с более плотной горячей опрессовкой, что даёт жёсткий лист с прочностью на изгиб 100-150 МПа.

Принципиальные отличия конструкционного исполнения от обычного коллекторного:

• Повышенная жёсткость. КИФЭ — гибкий или средне-жёсткий лист, рассчитанный на укладку в пазы или сворачивание в манжеты. КИФЭ-К — жёсткий лист, поддерживающий собственную форму без рамы или каркаса.
• Прочность на изгиб 100-150 МПа. Стандартный КИФЭ имеет прочность 50-80 МПа. Конструкционный — в 2-3 раза прочнее за счёт более плотной горячей опрессовки и однородной структуры; химический состав связующего и слюдяной бумаги — тот же что у базового КИФЭ.
• Расширенный диапазон толщин до 30 мм. Коллекторный КИФЭ — обычно до 2-3 мм (тонкие изоляционные элементы). Конструкционный КИФЭ-К — до 30 мм для массивных опорных пластин и конструкционных оснований.
• Механическая обрабатываемость. Конструкционный лист легко режется, сверлится, фрезеруется, нарезается резьба М4-М10. Стандартный КИФЭ при обработке расслаивается на крупных диаметрах сверления.
• Применение в силовых узлах. Конструкционный КИФЭ-К ставят в места, где материал несёт механическую нагрузку — каркасы катушек, нажимные кольца, опорные плиты, кронштейны.

Это область, где традиционно использовали гетинакс или текстолит, но при температурах выше 120 °C органические смолы этих материалов теряют параметры, а флогопитовая основа КИФЭ-К работает до 155 °C длительно. Применение КИФЭ-К — везде, где требуется одновременно электрическая изоляция класса F и несущая жёсткость.

Расшифровка обозначения КИФЭ-К

Обозначение марки КИФЭ-К строится по правилам, принятым для коллекторных и конструкционных слюдопластов на основе ГОСТ 26103-84:

• К — общее семейство Коллекторных слюдопластов. Изначально материалы этой группы разрабатывались для межламельной изоляции коллекторов машин постоянного тока, отсюда первая буква.
• И — Изоляционный, то есть электроизоляционного назначения (в отличие от пазовых маркировок, где первая буква указывает на размещение материала в пазу).
• Ф — основа из Флогопитовой бумаги (в отличие от мусковитовых исполнений, где обозначение содержит «М»). Флогопит даёт классу F-материала запас по нагревостойкости и работу в окислительной атмосфере.
• Э — связующее Эпоксидное (наиболее распространённое в коллекторно-конструкционных применениях; альтернативы — Ш = шеллак, К = кремнийорганическое).
• -К — суффикс Конструкционное исполнение (жёсткий лист, более плотная горячая опрессовка, расширенный диапазон толщин).

Таким образом, КИФЭ-К расшифровывается как «коллекторный изоляционный флогопитовый эпоксидный конструкционного исполнения».

Технические характеристики КИФЭ-К

Базовый стандарт	ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия»
Технические условия	По ТУ изготовителя в рамках ГОСТ 26103-84 (по согласованию с заказчиком)
Структура	Флогопитовая бумага + эпоксидное связующее, горячая опрессовка в жёсткий лист
Содержание неорганической части (слюды)	≥65 %
Содержание связующего	не более 9 % массы (по аналогии с базовым КИФЭ)
Электрическая прочность (средняя)	≥22 кВ/мм в исходном состоянии
Удельное объёмное сопротивление	≥1×10¹¹ Ом·м (исходное)
Прочность на изгиб	100-150 МПа (справочно, фактические — по паспорту партии)
Прочность на сжатие перпендикулярно слоям	≥200 МПа (справочно)
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
Размер листа	580×880 мм (стандартный складской формат)
Диапазон толщин	0,125 — 30 мм (25 типоразмеров)
Плотность (расчётная)	≈1,6 г/см³
Влагопоглощение за 24 ч	≤2 %
Гарантийный срок хранения	6 месяцев со дня изготовления
Документация	Паспорт качества с фактическими значениями ЭП и прочности

Размер листа и форматы поставки КИФЭ-К

Стандартный складской формат — лист 580×880 мм. По согласованию с заказчиком возможна поставка нестандартных размеров до 1000 мм в рамках возможностей пресса. Раскрой производится на горизонтальных гильотинных ножницах (для тонких толщин до 5 мм) либо дисковыми пилами (для толщин 6-30 мм). Кратность раскроя — 5 мм по обеим сторонам. Минимальный заказ — 1 лист любой толщины. Тонкие материалы 0,125-1 мм поставляются плоскими листами в защитной упаковке (картон + полиэтилен), толстые 5-30 мм — на поддонах с обвязкой стрейч-плёнкой.

25 толщин КИФЭ-К — выбор по применению

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥2.8 кВ	0.20 кг	тонкая межслойная прокладка, изолирующая шайба под штифт	К товару →
0,15 мм	≥3.3 кВ	0.24 кг	тонкая шайба, прокладка в коллекторных узлах малых машин	К товару →
0,2 мм	≥4.4 кВ	0.32 кг	межслойная изоляция тонких катушек, прокладка под клеммы	К товару →
0,25 мм	≥5.5 кВ	0.40 кг	прокладки и шайбы малых электромашин	К товару →
0,3 мм	≥6.6 кВ	0.48 кг	тонкие шайбы и прокладки коллекторных пакетов	К товару →
0,4 мм	≥8.8 кВ	0.64 кг	стандартные изоляционные шайбы силового оборудования	К товару →
0,5 мм	≥11.0 кВ	0.80 кг	усиленные шайбы под нажимные кольца, тонкие каркасы катушек	К товару →
0,6 мм	≥13.2 кВ	0.96 кг	тонкие каркасы катушек низковольтных трансформаторов	К товару →
0,7 мм	≥15.4 кВ	1.12 кг	каркасы катушек, опорные прокладки в обмотках	К товару →
0,8 мм	≥17.6 кВ	1.28 кг	каркасы катушек средних трансформаторов	К товару →
0,9 мм	≥19.8 кВ	1.44 кг	усиленные каркасы катушек, прокладки конструкционных узлов	К товару →
1 мм	≥22.0 кВ	1.60 кг	каркасы катушек, нажимные кольца тонкого исполнения	К товару →
1,2 мм	≥26.4 кВ	1.92 кг	нажимные кольца коллекторных пакетов малых машин	К товару →
1,5 мм	≥33.0 кВ	2.40 кг	нажимные кольца коллекторов, опорные шайбы	К товару →
2 мм	≥44.0 кВ	3.20 кг	стандартные нажимные кольца коллекторов средних машин	К товару →
3 мм	≥66.0 кВ	4.80 кг	опорные изоляторы низковольтные, конструкционные пластины	К товару →
4 мм	≥80.0 кВ	6.40 кг	опорные изоляторы РУ-0,4 кВ, конструкционные кронштейны	К товару →
5 мм	≥80.0 кВ	8.00 кг	конструкционные пластины и опорные основания	К товару →
6 мм	≥80.0 кВ	9.60 кг	изолирующие плиты низковольтных распределительных устройств	К товару →
8 мм	≥80.0 кВ	12.80 кг	изолирующие плиты в распределительных устройствах	К товару →
10 мм	≥80.0 кВ	16.00 кг	изолирующие плиты РУ, опорные основания силового оборудования	К товару →
12 мм	≥80.0 кВ	19.20 кг	изолирующие плиты, конструкционные подкладки	К товару →
15 мм	≥80.0 кВ	24.00 кг	конструкционные плиты в силовом оборудовании	К товару →
20 мм	≥80.0 кВ	32.00 кг	конструкционные основания трансформаторов и реакторов	К товару →
30 мм	≥80.0 кВ	48.00 кг	массивные подкладки под трансформаторы, опорные плиты	К товару →

* Расчётное пробивное напряжение для толщин до 5 мм считается по формуле ЭП ≥22 кВ/мм × толщину. Для толщин 5 мм и выше пробивное выходит на физический плато ~80 кВ — пробой определяется качеством материала и распределением дефектов, а не геометрической толщиной. Фактические значения для конкретной партии — по паспорту качества.

Покупают у нас в Новосибирске такие предприятия как НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Применения КИФЭ-К по группам толщин

Тонкие 0,125-0,5 мм — изоляционные шайбы и межслойные прокладки

На этих толщинах продукт достаточно гибок для штамповки в комнатной температуре без предварительного нагрева, расход — минимальный, что удобно для серийного производства мелких изоляционных деталей. Тонкие листы используются в коллекторных пакетах малых электромашин, для изготовления штампованных шайб под штифты и винты, межслойных прокладок в катушках, изоляционных вкладышей в клеммных коробках.

Средние 0,6-2 мм — каркасы катушек и нажимные кольца коллекторов

Основной диапазон для каркасов катушек низковольтных трансформаторов и реакторов, нажимных колец коллекторных пакетов машин постоянного тока, опорных шайб обмоток. Толщина 1-1,5 мм — стандартный выбор для нажимных колец коллекторов средних ДПТ. На этих толщинах продукт хорошо штампуется в комнатной температуре, сохраняет работоспособность при осевые нажимные усилия 5-15 МПа без разрушения, гарантирует межламельное напряжение коллектора с запасом по электрической прочности.

Заказать материал в Новосибирске просто: оформите заявку, отгрузим в день оплаты, привезём за 2-3 дней.

Утолщённые 3-5 мм — опорные изоляторы и конструкционные пластины

Из листов 3-5 мм изготавливаются опорные изоляторы низковольтных распределительных устройств (РУ-0,4 кВ), конструкционные пластины и кронштейны для крепления токоведущих шин, подкладки под клеммы и контакторы. На этих толщинах включается полный набор механической обработки: точение, фрезеровка, сверление отверстий до диаметра 10-15 мм без расслаивания, нарезка резьбы М4-М6 в продукт с использованием стандартного метчика.

Толстые 6-15 мм — изолирующие плиты в распределительных устройствах

Изолирующие плиты в РУ-0,4 кВ и РУ-6/10 кВ, опорные основания силового оборудования, конструкционные подкладки под катушки трансформаторов и реакторов. Размер по толщине 8-10 мм — стандартный выбор для базовых плит низковольтных РУ; 12-15 мм — для среднего класса напряжения. В этом диапазоне материал даёт несущую жёсткость без металлического каркаса, его можно фрезеровать на станках с ЧПУ, сверлить отверстия до 20-25 мм, нарезать резьбу М6-М10.

Плитные 20-30 мм — конструкционные основания силового оборудования

Массивные плиты под трансформаторы и реакторы среднего класса, опорные подкладки в силовых распределительных устройствах, конструкционные основания катушек крупных электромашин. Обработка возможна только на стационарных станках (ленточные пилы, фрезерные станки). Размер по толщине 20-30 мм — это уже не «изоляция», а инженерный конструкционный материал, заменяющий гетинакс, текстолит и стеклотекстолит в применениях, где требуется работа при температурах до 155 °C длительно. Резка лазером не задействуется из-за обугливания эпоксидного связующего.

Сравнение КИФЭ и КИФЭ-К

Параметр	КИФЭ (коллекторный)	КИФЭ-К (конструкционный)
Назначение	Межламельная изоляция коллекторов, гибкая изоляция	Каркасы, нажимные кольца, опорные плиты, конструкционные элементы
Жёсткость листа	Гибкий или средне-жёсткий	Жёсткий, держит форму без каркаса
Прочность на изгиб	50-80 МПа	100-150 МПа
Содержание связующего	одинаковое (7-9 %) у обеих марок
Диапазон толщин	0,15-3 мм	0,125-30 мм
Электрическая прочность	≥18 кВ/мм	≥22 кВ/мм
Класс нагревостойкости	F (155 °C)	F (155 °C)
Механическая обработка	Штамповка, простые операции	Точение, фрезеровка, сверление, резьба
Применение в силовых узлах	Изоляция без механической нагрузки	Изоляция + несущая нагрузка

Выбор между КИФЭ и КИФЭ-К прост: если деталь несёт механическую нагрузку (нажимное усилие коллектора, опора катушки, плита РУ) — применяется конструкционное исполнение КИФЭ-К. Если требуется только электрическая изоляция (межламельная прокладка коллектора, изоляция пазов) — достаточно стандартного КИФЭ.

Условное обозначение при заказе КИФЭ-К

Стандартная форма	Слюдопласт КИФЭ-К 5 мм 580×880 мм ГОСТ 26103-84
С указанием количества	Слюдопласт КИФЭ-К 10 мм 580×880 мм, 5 листов, ГОСТ 26103-84
С раскроем под чертёж	Слюдопласт КИФЭ-К 8 мм по чертежу №..., ГОСТ 26103-84

Частые вопросы о КИФЭ-К

Чем КИФЭ-К отличается от обычного КИФЭ?

КИФЭ — гибкий или средне-жёсткий слюдопласт для коллекторной изоляции (межламельные прокладки, гибкие изоляционные элементы). КИФЭ-К рассчитан на механически-нагруженные применения (каркасы, нажимные кольца, опорные плиты), КИФЭ — на чисто электроизоляционные. КИФЭ-К — жёсткий лист с более плотной горячей опрессовкой и расширенным диапазоном толщин (0,125-30 мм против 0,40-1,50 мм у обычного КИФЭ), прочность на изгиб 100-150 МПа против 50-80 МПа у обычного КИФЭ. Состав основы (флогопитовая бумага) и связующего (эпоксидное) — одинаковый.

Можно ли использовать КИФЭ-К при температуре выше 155 °C?

Длительно — нет. Кратковременные перегревы до 170-180 °C допустимы, но снижают срок службы материала. Класс F = 155 °C, это предел для эпоксидного связующего. Для рабочих температур 180 °C использовать слюдопласты с кремнийорганическим связующим (класс H), для 200+ °C — материалы класса C на полиимидной плёнке.

Какая минимальная партия и сроки поставки?

Минимальный заказ — 1 лист 580×880 мм любой толщины. Складские позиции (1, 2, 3, 5, 10, 20 мм) — отгрузка за 24 часа после оплаты. Остальные толщины — поставка под заказ за 7-21 день в зависимости от наличия сырья и загрузки производства. Тираж 100+ листов любой толщины — поставка за 14-30 дней.

Как обрабатывается КИФЭ-К — резка, сверление, фрезеровка?

Тонкие толщины (до 5 мм) — гильотинные ножницы или дисковые пилы. Сверление — стандартными свёрлами по металлу с подачей 0,1-0,3 мм/об (без СОЖ — продукт гигроскопичен). Резьба М4-М10 нарезается метчиком первого прохода с последующим вторым проходом. Толстые (6-30 мм) — ленточная пила (скорость 600-1200 м/мин), для прецизионных деталей — фрезерование на станке с ЧПУ. Не использовать абразивный инструмент (выделение пыли) и лазерную резку (обугливание связующего).

Совместим ли КИФЭ-К с пропиткой эпоксидными лаками?

Да, материал совместим со всеми эпоксидными пропиточными лаками (ЭП-91, ЭП-9114 и аналогами). Пропитка увеличивает электрическую прочность готового изделия на 20-30 % и улучшает влагостойкость. Технология стандартная: предварительная сушка детали при 80 °C 2 часа, погружение в лак на 30 минут, стекание, отверждение при 130 °C 4 часа.

Чем КИФЭ-К отличается от стеклотекстолита?

Стеклотекстолит (СТЭФ, СТЭФ-1) — на стеклоткани с эпоксидным связующим, класс F. КИФЭ-К — на флогопитовой бумаге с тем же связующим. КИФЭ-К не образует трекинга при пробое — флогопитовая основа пропадает в виде минеральной пыли. Отличия: стеклотекстолит дешевле и прочнее механически, но при пробое даёт науглероженный канал, проводящий ток (трекинг). Для высоковольтных применений (выше 1000 В) и применений с риском дугового пробоя предпочтительнее КИФЭ-К.

Нужен ли прогрев КИФЭ-К перед штамповкой?

Нет. В отличие от формовочных слюдопластов (отдельная подгруппа материалов с ПЭТ или стеклотканевой подложкой), которые штампуются в нагретом состоянии при 130-150 °C, КИФЭ-К — жёсткий конструкционный продукт, штампуется и обрабатывается в комнатной температуре. Прогрев используется только при изготовлении сложных конструкций горячим формованием в серийной оснастке, что нетипично для конструкционного материала.

Нормативные источники по слюдопласту КИФЭ-К

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, определяющий требования к составу, физико-механическим и электрическим характеристикам слюдопластов.
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики измерения электрической прочности, сопротивления, прочности на изгиб.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов нагревостойкости F (155 °C) и H (180 °C).
• ГОСТ 6433.1-71 — методы испытаний электрической прочности твёрдых электроизоляционных материалов.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы», параметры коллекторных и конструкционных слюдопластов.
• Технические условия изготовителя в рамках ГОСТ 26103-84 — конкретные значения характеристик согласовываются с заказчиком.
