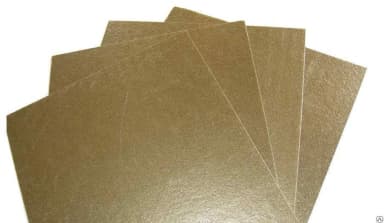

Обзор: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
— мм
ТУ
марки ЭЛМИКАФЛЕКС 44309 — мм — листовой слюдопласт. на основе слюдяной бумаги из флогопита. эпоксидное связующее. подложка — стеклоткань. по ТУ.
Состав и конструкция: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
Почему слюдопластовая бумага из флогопита, а не из мусковита?
Флогопит держит расчётный нагрев до 800 °C без термического разложения, мусковит начинает терять кристаллизационную воду от 500-550 °C. Для класса F (155 °C) запас тройной, и в обмотке с локальными перегревами или коротким режимом перегрузки флогопит обеспечивает запас прочности изоляционной системы. Стеклоткань с обеих сторон выполняет роль несущего армирующего слоя и предотвращает расслаивание листа при намотке витков и центробежной нагрузке.
Характеристики: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
Технические характеристики марки ЭЛМИКАФЛЕКС 44309 — мм
| Параметр | Значение |
|---|---|
| Размер листа | Не менее 500×850 мм. Фактический размер уточняется при заказе. |
| Толщина, мм | — |
| Тип слюды | Флогопит |
| Связующее | Эпоксидное |
| Подложка | Стеклоткань |
| Рабочая температура (постоянная) | 750–800 °C |
| Электрическая прочность | ≥ 23 кВ/мм |
| Стандарт | ТУ |
Характеристики
| Класс нагревостойкости | F |
|---|---|
| Слюдяная основа | флогопит |
| Содержание слюды | ≥ 75 % |
Применение: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
Где применяется 44309 в действующих производствах?
Пазовая и межслойная изоляция в обмотках электрических машин класса F: статоры и роторы тяговых двигателей маневровых тепловозов, асинхронные машины общепромышленного применения мощностью 30-200 кВт, главные приводы металлообрабатывающих станков. Где штатный режим обмотки длительно 130 °C с пиковыми перегрузками до 155 °C при пуске и торможении — стандартный диапазон класса F по ГОСТ 8865-93.
Сравнение: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
Чем ЭЛМИКАФЛЕКС 44309 отличается от ЭЛМИКАФЛЕКС 4450?
Разные классы нагревостойкости и разное связующее. У 44309 класс F — длительная рабочая температура 155 °C, связующее полиэфирно-эпоксидное модифицированное. У 4450 класс H — 180 °C, связующее кремнийорганическое. По геометрии и составу слюдяной части (слюдопластовая бумага из флогопита + двусторонняя стеклоткань) листы внешне почти неотличимы, но материал 4450 рассчитан на 25 °C более жёсткий тепловой режим обмотки и не взаимозаменяется с 44309 в одну сторону при перемотке.
Можно ли заменить на ЭЛМИКАФЛЕКС 4450 в обмотке класса F?
Технически да — материал класса H (4450) перекрывает требования класса F по всем характеристикам. Экономически — нет: 4450 дороже за счёт кремнийорганического связующего, и переплата за неиспользуемый запас по температуре не оправдана. Обратная замена 4450 на 44309 в обмотках класса H запрещена — полиэфирно-эпоксидное связующее не выдерживает длительной работы при 180 °C, изоляционная система деградирует за 1-2 года вместо проектных 20+ лет.
Документы: Слюдопласт листовой гибкий марки ЭЛМИКАФЛЕКС 44309
Хранение и обработка
Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Нарезка на дисковой пиле или ленточной. Сверление и фрезерование стандартным инструментом.
Вопросы и ответы
С этим материалом заказывают
- Слюдопластовые трубки — для выводных концов обмотки
- Слюдопластовые втулки — изоляция крепёжных шпилек
- Слюдопластовые шайбы — под болтовые соединения
- Ленты электроизоляционные — бандажирование обмотки
Заказать марки ЭЛМИКАФЛЕКС 44309 — мм
Заказ ЭЛМИКАФЛЕКС 44309 идёт под пазовую и межслойную изоляцию обмоток электрических машин класса F (155 °C). При оформлении укажите толщину и количество листов — минимальный размер листа — 500×850 мм, фактический размер листа может быть больше и уточняется при заказе, для крупных программ капремонта серии однотипных машин формируются партии с однородными электрическими характеристиками в пределах одного выпуска по ТУ производителя.
Производство — флогопитовая слюдопластовая бумага и двусторонняя стеклоткань с полиэфирно-эпоксидным модифицированным связующим. Лист гибкий, штампуется и режется на пазовую изоляцию без выкрашивания кромки за счёт стеклотканевой армирующей основы. Отгрузка ТК во все регионы РФ — СДЭК, Деловые Линии, ПЭК, Энергия. Для согласования партии и сроков — оформите заявку через форму на сайте.
