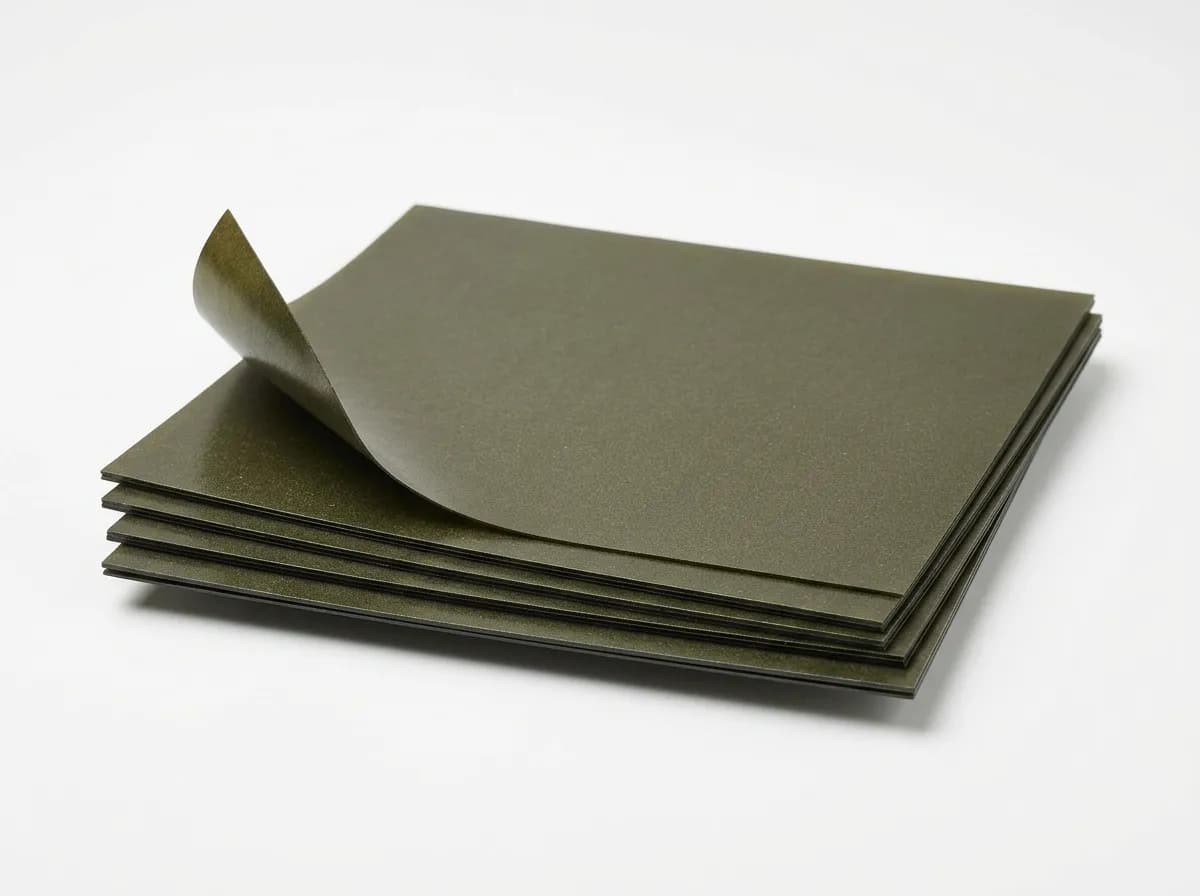

Слюдинит листовой гибкий Г1СК 0,20 мм — листовой электроизоляционный продукт по ТУ 273314-003-32394549-2018, на основе слюдинитовой бумаги по ГОСТ 26858-86 (типы 1-2, термохимическая обработка) с подложкой из стеклоткани. Стеклоткань с одной стороны, кремнийорганическое связующее. Длительная рабочая температура — 180 °C (класс H). Полная характеристика марки Г1СК — на странице слюдинит Г1СК.

Технические характеристики Г1СК 0,20 мм

Параметр	Значение
Толщина	0,20 мм
Среднее предельное отклонение	±0,02 мм
Предельное отклонение в отдельных точках	±0,03 мм
Стандартный размер листа	600 × 500 мм (±15 мм)
Альтернативные размеры по согласованию	300 × 500 мм; 1000 × 1200 мм
Подложка	Стеклоткань с одной стороны
Связующее	Кремнийорганическое
Длительная рабочая температура	180 °C (класс H)
Электрическая прочность исходная	≥ 20 кВ/мм (Таблица 3 ТУ 273314-003-32394549-2018)
Электрическая прочность после перегиба	≥ 13 кВ/мм (Таблица 3 ТУ)
Удельное объёмное сопротивление	≥ 1·10¹¹ Ом·м
Массовая доля связующего	20–45%
Массовая доля слюды	≥ 40%
Летучие вещества	≤ 2%
Стандарт	ТУ 273314-003-32394549-2018
Базовый ГОСТ	ГОСТ 26103-84, тип 415-1 (Таблица 1)
Гарантийный срок хранения	6 месяцев

Применение Г1СК 0,20 мм

Пазовая и корпусная изоляция в электромашинах 1–3 кВ. Рекомендуется при повышенных градиентах напряжения между слоями обмотки.

Сравнение со смежными толщинами Г1СК

Толщина	Применение
0,10 мм	пазовая изоляция малогабаритных электродвигателей до 660 В, межвитковые прокладк…	Подробнее
0,15 мм	основная рабочая толщина для пазовой изоляции серийных электродвигателей класса …	Подробнее
0,20 мм	пазовая и корпусная изоляция в электромашинах 1–3 кВ. Рекомендуется при повышенн…	← вы здесь
0,25 мм	пазовая и корпусная изоляция в электромашинах 1–3 кВ. Рекомендуется при повышенн…	Подробнее
0,30 мм	пазовая и корпусная изоляция в электромашинах 1–3 кВ. Рекомендуется при повышенн…	Подробнее

Условное обозначение при заказе

По п. 1.2 ТУ 273314-003-32394549-2018 в обозначение входят: марка, размер по толщине и обозначение ТУ.

До Новосибирска груз идёт 2-3 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Пример для данной позиции:

Слюдинит Г1СК 0,20 ТУ 273314-003-32394549-2018

Размеры и условия поставки

• Стандартный размер листа — 600 × 500 мм (±15 мм по п. 1.3 ТУ).
• По согласованию: 300 × 500 мм (мелкие ремонтные партии) и 1000 × 1200 мм (крупные обмотки магистральных машин).
• Минимальная партия — от 1 кг. При заказе от 50 кг — нарезка под размер бесплатно.
• Гарантийный срок хранения — 6 месяцев с даты изготовления (соответствует ГОСТ 26103-84).
• Срок отгрузки со склада в Красноярске — 1-2 рабочих дня после оплаты.

Хранение и обработка

Хранить в закрытом сухом помещении на стеллажах на расстоянии от пола не менее 5 см и не менее 1 м от отопительных приборов. Перед применением продукт выдерживается не менее 24 ч в отапливаемом помещении при температуре не ниже +10 °C. Защищать от прямых солнечных лучей. Лист режется обычными ножницами, гильотиной или роликовым резаком по металлической линейке — никакого специального оборудования не требуется.

Вопросы и ответы

Подходит ли 0,20 мм под пазовую коробку АИР100 на 380 В?

Применим как базовая размер по толщине пазовой изоляции малых асинхронных машин АИР80-АИР100. Слюдинитовая бумага по ГОСТ 26858-86 на стеклотканевой подложке с кремнийорганическим связующим после укладки в паз и пропитки лаком КО-916К даёт пробивное 3000-3500 В при Eпр 15-17 кВ/мм. Класс нагревостойкости H 180 °C совпадает с классом пропиточного лака — система изоляции работает в одном температурном классе без понижения по слабому звену.

Что выбрать на пазовую — Г1СК 0,20 мм или стеклослюдинитовую ленту аналогичной толщины?

Г1СК — листовая слюдинитовая бумага со стеклотканью с одной стороны под пазовую заготовку. Стеклослюдинитовая лента — намоточный материал в катушку, идёт на проводник в формате обмотки якоря или ротора. Для пазовой коробки статора АИР80-АИР100 идёт листовая Г1СК с раскроем на пазовую заготовку по эскизу; ленту берут под намотку медных шин в высоковольтных машинах от 6 кВ.

Срок службы пазовой изоляции из Г1СК 0,20 мм при работе на классе H 180 °C?

Расчётный ресурс кремнийорганической изоляции класса H по правилу Аррениуса при постоянной температуре 180 °C — 20 000 часов до снижения пробивного напряжения на 50%. При среднеэксплуатационной температуре обмотки 140-150 °C ресурс возрастает до 80 000-100 000 часов. Слюдинитовая матрица из мусковитной бумаги по ГОСТ 26858-86 при работе в классе H деструкции не подвергается.

Совместимость 0,20 мм с пропиткой лаком КО-916К?

Пробивное напряжение системы возрастает на 15-20% от исходного, межвитковые и пазовые зазоры заполняются полностью. Кремнийорганическое связующее ленты Г1СК и кремнийорганический лак КО-916К имеют общую полиметилфенилсилоксановую базу — после пропитки и термообработки на 200 °C идёт взаимная сшивка в монолит без межслоевых границ.

Заказать Г1СК 0,20 мм

Базовая размер по толщине 0,20 мм Г1СК — массовая позиция склада ИзолитПром в Красноярске под пазовую изоляцию АИР80-АИР100. Остаток держится 150-200 кг постоянно, отгрузка рулонами от 10 кг или раскроем на пазовую заготовку по эскизу.
