Поставка миканит термоупорный ТПФ ТУ в Новосибирске — электромашиностроительных предприятий

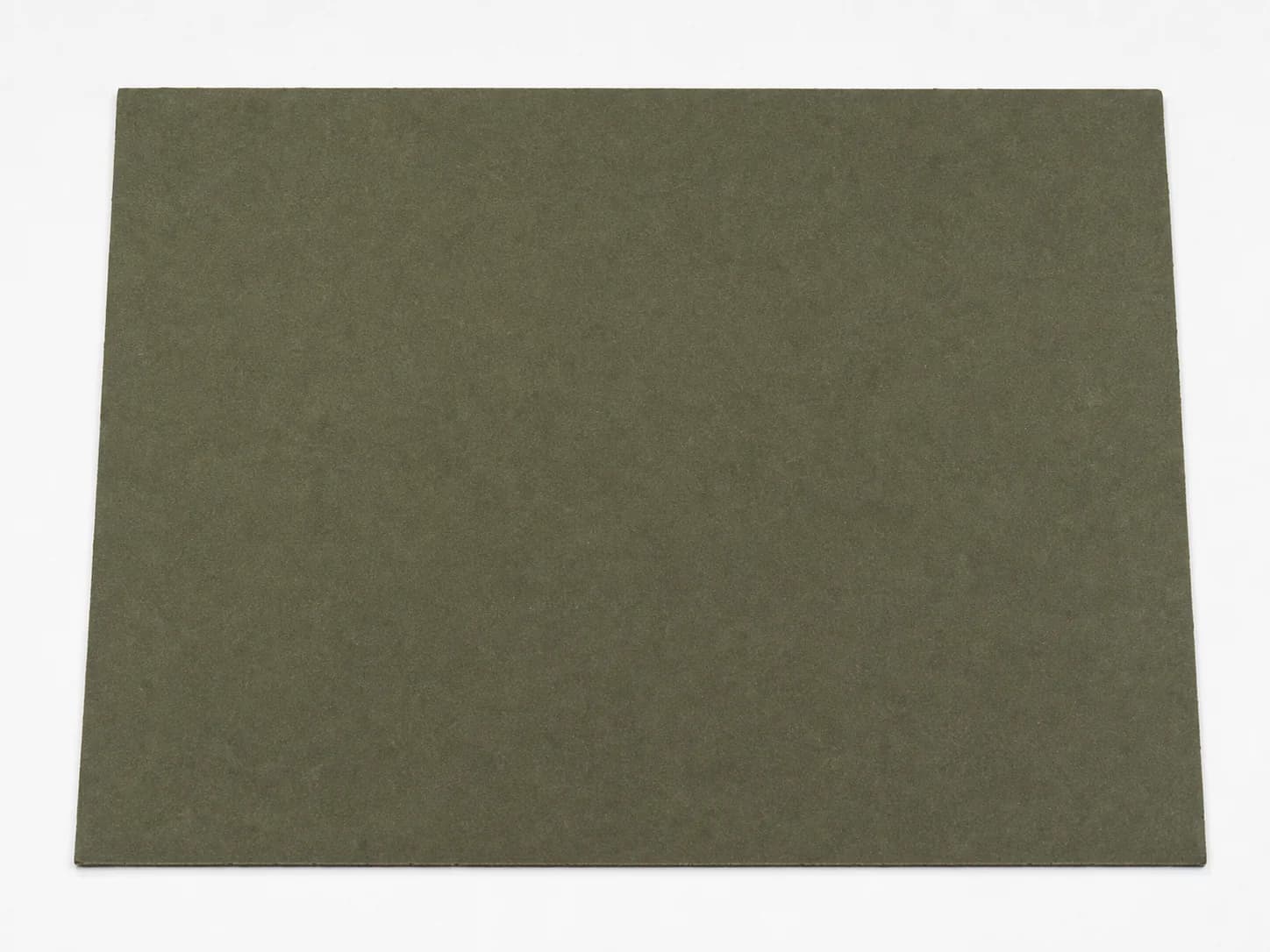

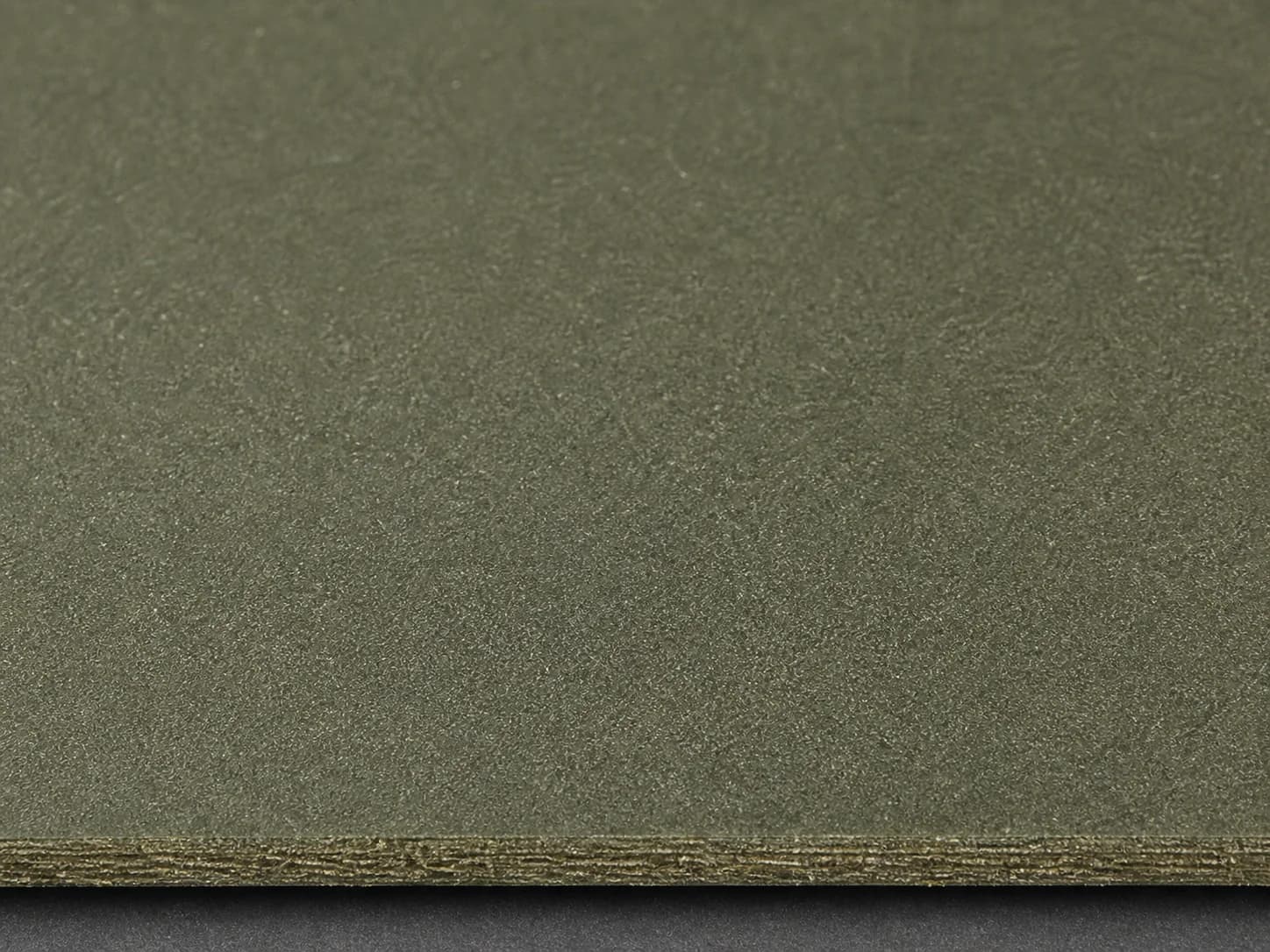

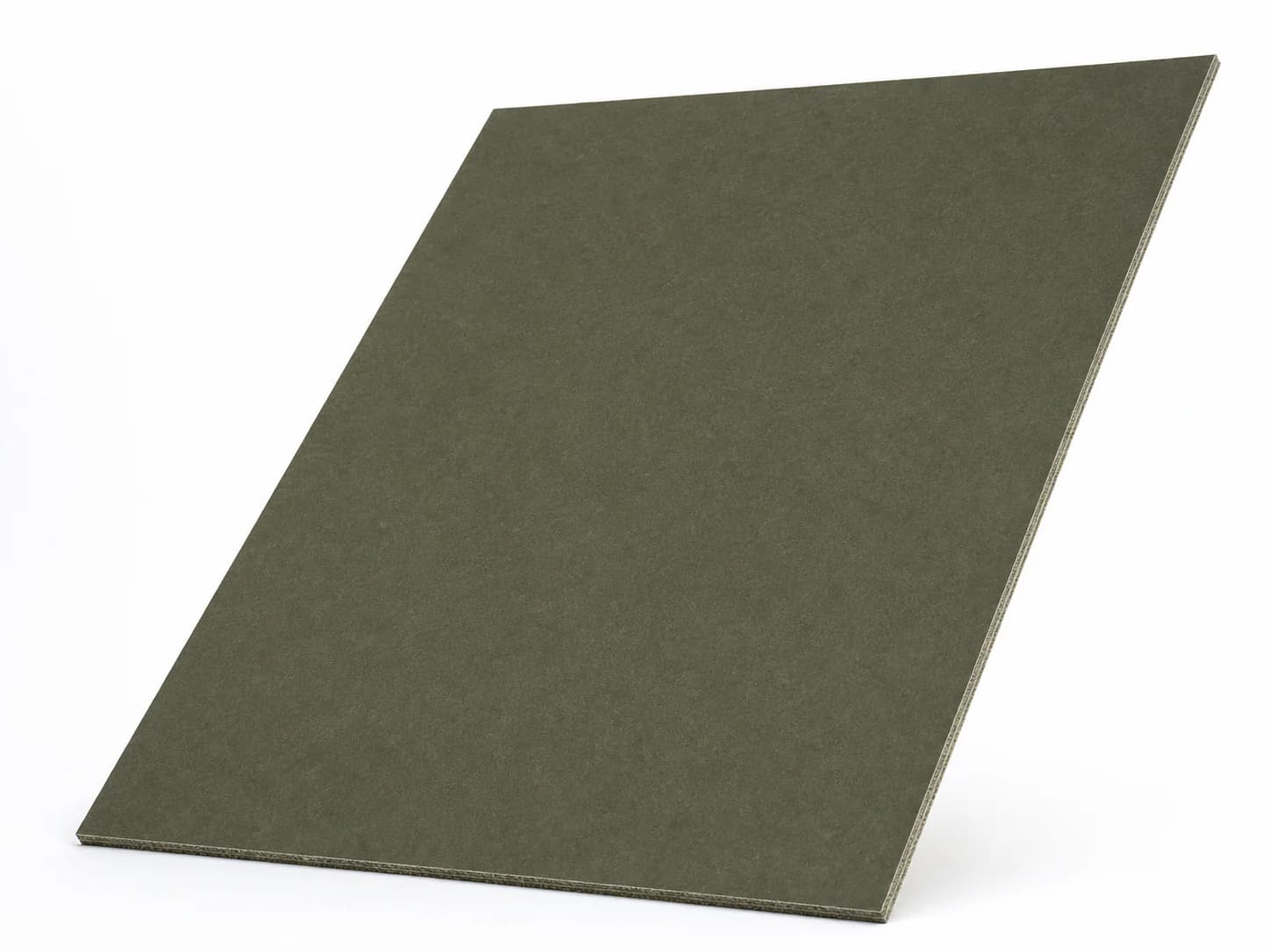

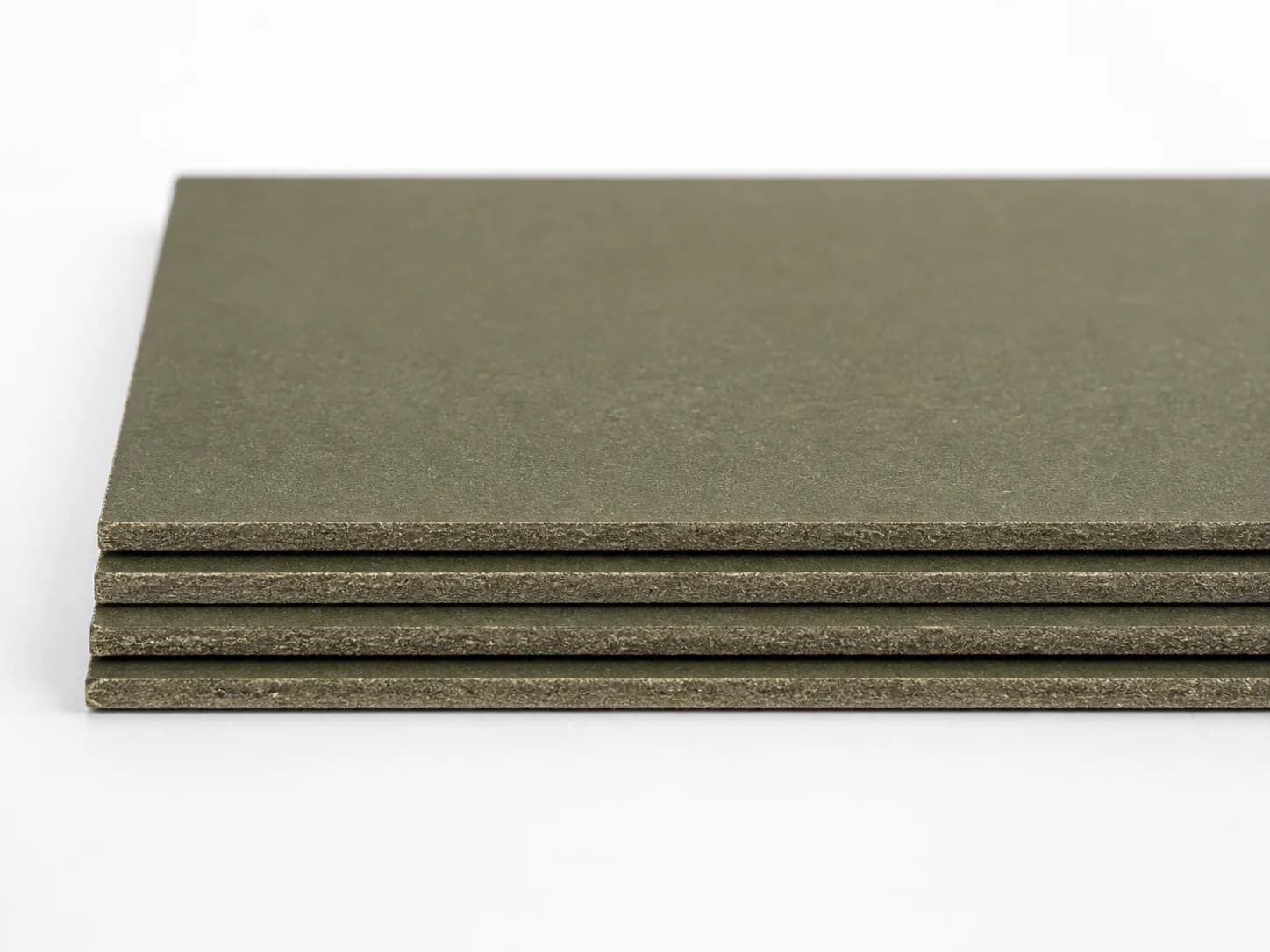

Миканит термоупорный ТПФ по ТУ 273314-024-32394549-2018 — жёсткий листовой диэлектрический продукт из щипаной слюды-флогопита, склеенной фосфатным (неорганическим) связующим. Способен работать при длительно допустимой рабочей температуре до 500 °C, кратковременно — до 700 °C. Купить миканит ТПФ по ТУ напрямую от производителя — ООО «ИзолитПром», Красноярск: все нормативные толщины от 0,10 до 10,0 мм, по спецзаказу — до 50,0 мм, паспорт качества в комплекте с каждой партией. Применяется в электрических машинах, аппаратах и нагревательных приборах в качестве жёстких электроизоляционных прокладок, шайб, изоляционных элементов ТЭНов и трубчатых нагревательных элементов.

Что означает марка ТПФ

Буквенное обозначение расшифровывается по разделу 1 ТУ 273314-024-32394549-2018:

• Т — термоупорный (тип миканита по назначению — для работы при длительно повышенной температуре, в отличие от прокладочного по ТУ 273314-013 и гибкого по ТУ 273314-011)
• П — прокладочный (форма и назначение — жёсткие листовые прокладки, шайбы, изоляционные элементы)
• Ф — флогопит (тип слюды-основы — калиево-магниевая слюда с рабочей температурой до 500 °C; отличается от марки ТПМ на мусковите с пределом 400 °C)

По ГОСТ 8865-93 (IEC 60085) термоупорный миканит на фосфатном связующем относится к классу нагревостойкости C — материалы с длительно допустимой рабочей температурой выше 180 °C, выполненные из неорганических компонентов. Класс C выше классов H (180 °C), F (155 °C), B (130 °C), которые имеют прокладочные и формовочные миканиты на органических связующих (глифталевое, кремнийорганическое).

Флогопит на фосфатном связующем — ключ к 500 °C

Фосфатное связующее (на основе ортофосфорной кислоты и её солей) — неорганическое, в отличие от глифталевых и кремнийорганических смол, используемых в прокладочных и гибких миканитах. При нагреве до 500 °C органические связующие деградируют (термоокисление, крекинг), а фосфатное связующее устойчиво до 600–700 °C и частично спекается в жёсткую матрицу. Именно это даёт ТПФ длительную рабочую температуру 500 °C — ни один миканит на органическом связующем такую температуру не держит.

В марке ТПМ востребован мусковит — он тоже термоупорный, но в паре с фосфатным связующим даёт рабочий предел 400 °C из-за разницы в коэффициентах термического расширения слюды и связующего при циклических нагревах. Слюда-флогопит (калиево-магниевая, по ГОСТ 3028-78) сама термически устойчива до 900–1000 °C, поэтому температурный предел ТПФ задаёт именно связующее.

Технические характеристики ТПФ

Стандарт	ТУ 273314-024-32394549-2018
Тип слюды	Щипаный флогопит по ГОСТ 3028-78
Связующее	Фосфатное (неорганическое); ≤10% массы (табл. 2 ТУ)
Содержание слюды, не менее	90% массы
Плотность	2,05–2,15 г/см³
Длительная рабочая температура, не менее	500 °C
Кратковременная рабочая температура, не менее	700 °C
Термическая потеря массы при 600 °C, не более	1,5%
Прочность на изгиб, не менее	50 МПа
Водопоглощение за 24 ч при 23 °C, не более	1%
Электрическая прочность, не менее	10 кВ/мm
Уд. объёмное электрич. сопротивление при 23 °C	≥10¹² Ом·см
Уд. объёмное электрич. сопротивление при 500 °C	≥10⁸ Ом·см
Предел огнестойкости	90V0
Дымообразующее испытание, не более	4 с
Класс нагревостойкости	C (>180 °C, неорганическое связующее)
Рабочее напряжение	до 380 В, переменный/постоянный ток, 50 Гц
Толщины (нормативный ряд)	0,10; 0,15; 0,20; 0,30; 0,50; 0,80; 1,00; 1,50; 2,00; 3,00; 5,00; 6,00; 8,00; 10,00 мм
Толщины по спецзаказу	до 50,0 мм (п. 1.2 ТУ)
Стандартные размеры листов	600×1000 мм и 1000×1200 мм (±15 мм)
Гарантийный срок хранения	12 месяцев с даты изготовления

Условное обозначение при заказе

По п. 1.4 ТУ 273314-024 в обозначение входят: марка, размер по толщине, размер листа, обозначение ТУ. Примеры для ТПФ:

ТПФ толщиной 3 мм, стандартный лист 1000×1200	Миканит ТПФ 3,00 1000×1200 ТУ 273314-024-32394549-2018
ТПФ толщиной 1,5 мм, лист 600×1000	Миканит ТПФ 1,50 600×1000 ТУ 273314-024-32394549-2018
ТПФ толщиной 0,5 мм, стандартный лист 1000×1200	Миканит ТПФ 0,50 1000×1200 ТУ 273314-024-32394549-2018

Сравнение марок термоупорного миканита

Марка	Слюда	Длит. t°	Кратк. t°	Электропрочн.	Толщины	Размер	Когда выбирать
ТПФ (ТУ 024)	Флогопит	500 °C	700 °C	>10 кВ/мм	0,10–10 мм	600×1000, 1000×1200	Максимальная термостойкость, современное исполнение, точные нормы
ТПМ (ТУ 024)	Мусковит	400 °C	600 °C	>8 кВ/мм	0,10–10 мм	600×1000, 1000×1200	Когда 400 °C достаточно — экономика при сохранении класса C
ТПФ (ТУ 21-25-30-79)	Флогопит	500 °C	~550 °C	≥5 кВ/мм	0,5–20 мм	560×310	Совместимость со старыми чертежами, широкие толщины до 20 мм
ТПМ (ТУ 21-25-30-79)	Мусковит	400 °C	~450 °C	≥4 кВ/мм	0,5–20 мм	560×310	Отраслевая совместимость + 400 °C, исторический формат листа

Где применяется ТПФ

Флогопитовое исполнение с фосфатным связующим даёт сочетание, недоступное другим миканитам: работа при 500 °C длительно и до 700 °C кратковременно, с электропрочностью выше 10 кВ/мм. Это закрывает задачи, где прокладочный миканит (ПМГ/ПФГ/ПФК, класс B–H, до 180 °C) и формовочный уже не справляются по температуре.

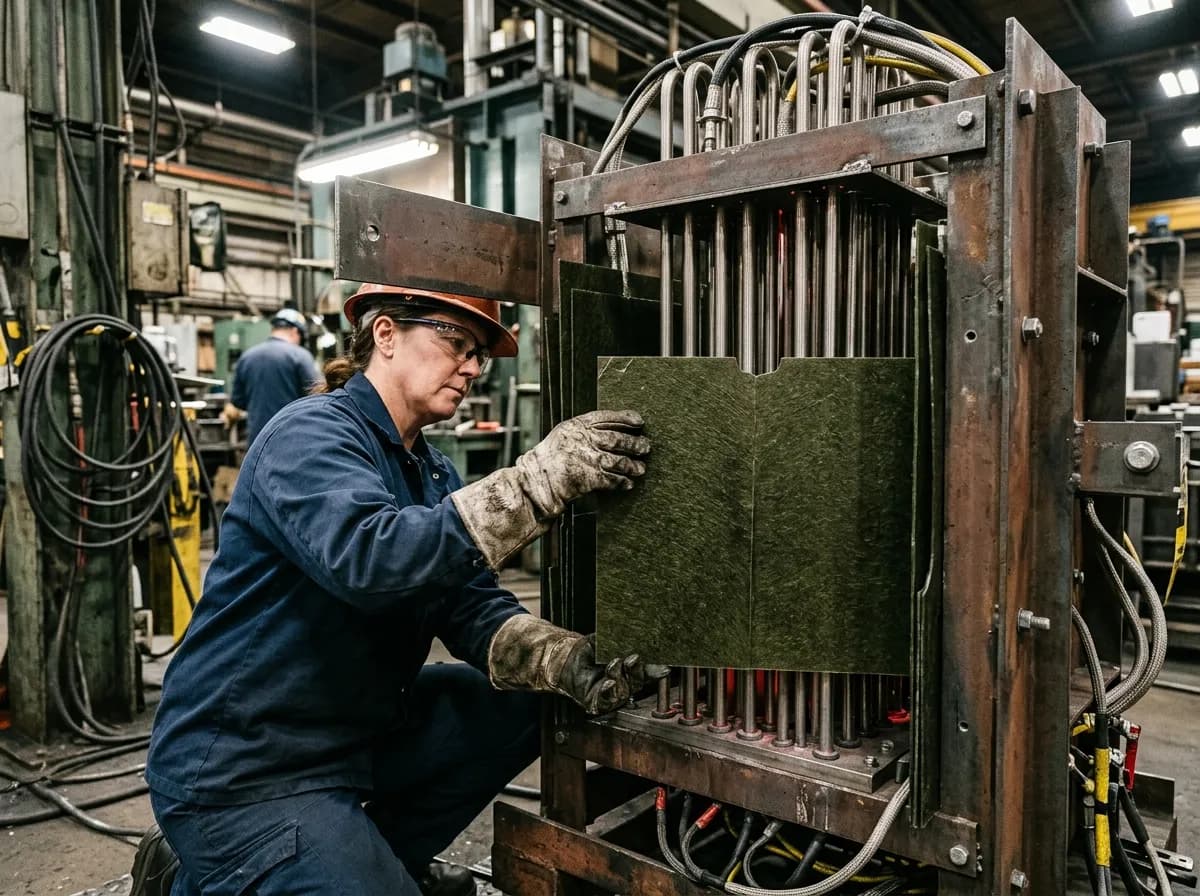

Ключевое применение — нагревательные приборы и ТЭНы: трубчатые электронагреватели в промышленной и бытовой технике, термоупорные прокладки под фланцы ТЭНов, изоляционные шайбы в зонах контакта нагревательного стержня с корпусом, прокладки для терморегуляторов, работающих в непосредственной близости от нагревателя. ТПФ удерживает электрическую изоляцию при циклических нагревах до 500 °C, что исключает необходимость искусственного охлаждения изолирующего узла.

В электрических печах и термошкафах ТПФ востребован как материал прокладок под нагревательные спирали, изолятор в блоках крепления нагревательных элементов, жёсткая термостойкая подложка для термопар и сигнальных проводов в зоне повышенной температуры. Применяется в бытовых и промышленных печах, термостатах, муфельных печах, оборудовании для термообработки.

Отдельная ниша — индукционное нагревательное оборудование и промышленная термообработка: изоляция индукторов низкочастотных печей, термоупорные прокладки в узлах токоподвода, изоляторы для закалочных и паяльных станций. Помимо этого ТПФ применяется в лабораторном термическом оборудовании — печах для отжига, спекания, плавильных установках на мощности до нескольких кВт.

Как выбрать толщину ТПФ

Выбор толщины определяется рабочим напряжением, геометрией изоляционного промежутка и требованиями к механической жёсткости:

• 0,10–0,30 мм — тонкая электроизоляция в зонах с ограниченным зазором: межслойные прокладки в нагревательных блоках, изолирующие пластины под сигнальные контакты в зонах 300–500 °C.
• 0,50–1,00 мм — стандартный ряд для прокладок ТЭНов, шайб под крепёжные элементы нагревателей, изоляторы терморегуляторов и термостатов. Электрическая прочность при 1,00 мм обеспечивает запас выше 10 кВ.
• 1,50–3,00 мм — прокладки во фланцах ТЭНов большой мощности, основания нагревательных спиралей в печах, опорные пластины индукторов.
• 5,00–8,00 мм — конструкционные изоляторы в термическом оборудовании, подставки под нагревательные элементы большого сечения, несущие детали в муфельных печах.
• 10,00 мм — крупные изолирующие блоки, основания для промышленного термооборудования, платформы для нагревательных сборок.
• До 50,00 мм по спецзаказу (п. 1.2 ТУ) — для уникальных задач, где требуется толстая термоупорная плита: основания индукционных печей, изоляция в оборудовании для выплавки цветных металлов, термоупорные барьеры в высокотемпературных установках.

Частые вопросы о миканите ТПФ

Чем ТПФ отличается от прокладочного ПФК по ТУ 273314-013?

Климат у вас континентальный, перепад между летом и зимой большой. Для слюдопласта это нормальный режим — параметры стабильны.

Оба на флогопите, но у ПФК связующее кремнийорганическое (класс H, 180 °C), а у ТПФ — фосфатное неорганическое (класс C, 500 °C). ТПФ работает в зоне, где ПФК уже деградирует: ТЭНы, печи, оборудование термообработки. При температурах до 180 °C выгоднее ПФК — он дешевле и гибче в обработке.

Можно ли механически обрабатывать ТПФ — сверлить, резать, штамповать?

Да. ТПФ — жёсткий продукт, хорошо обрабатывается: резка ножницами по металлу или дисковой пилой, сверление твердосплавными свёрлами, штамповка на прессе. Работу вести в помещении с вентиляцией (п. 4.3 ТУ) — при обработке образуется слюдяная и связующая пыль, ПДК — 4 мг/м³ (класс опасности 4). Используются респираторы ШБ-1 по ГОСТ 12.4.028.

Что такое класс нагревостойкости C — и почему он выше H?

Класс нагревостойкости по ГОСТ 8865-93 (IEC 60085) определяет длительно допустимую рабочую температуру изоляционного материала: Y=90, A=105, E=120, B=130, F=155, H=180 °C. Класс C — свыше 180 °C, для материалов на неорганических связующих (керамика, фосфатные, стекловолокнистые). Температурный диапазон C не ограничен сверху стандартом — зависит от конкретного материала. У ТПФ рабочий предел — 500 °C, заданный разложением фосфатного связующего, а не слюды.

Есть ли огнестойкость и сертификация по пожарной безопасности?

ТПФ по ТУ 273314-024 проходит испытание по методике UL 94 V-0 с результатом 90V0 (таблица 2 ТУ). Это означает: при вертикальном положении образца горение прекращается в течение 10 секунд после удаления пламени, падающие капли не воспламеняют ватный тампон под образцом. Дымообразующее испытание — не более 4 с. Для применения в пожаробезопасных зонах — по согласованию с техническими требованиями объекта.

Доставка в Новосибирске обычно 2-3 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Какие гарантии на продукцию и срок хранения?

Гарантийный срок хранения по п. 9.2 ТУ — 12 месяцев с даты изготовления в закрытом сухом помещении при t≤35 °C и влажности ≤80%. По истечении 12 месяцев миканит перед использованием должен быть проверен на соответствие требованиям ТУ (п. 9.3). Нашу продукцию принимаем партиями — каждая сопровождается документом о качестве по разделу 5 ТУ.

Купить миканит ТПФ по ТУ 273314-024 — цена и условия поставки

ООО «ИзолитПром» (ИНН 2464144782) производит и отгружает миканит термоупорный ТПФ со склада в Красноярске. Цена ТПФ рассчитывается под заказ — зависит от толщины, объёма партии, размера листа и раскроя. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение по телефону или email.

В каждой отгрузке — паспорт качества партии по разделу 5 ТУ 273314-024 и паспорт качества. Стандартная отгрузка начинается в течение 24 часов после согласования заказа. Доставка по России — ПЭК, «Деловые Линии», СДЭК, автотранспортом в крытых ТС (п. 8.4 ТУ). Минимальные партии и условия оптовой поставки — по согласованию с менеджером.

Заказать ТПФ по ТУ 273314-024-32394549-2018 или запросить паспорт партии, расчёт цены по конкретным толщинам и размерам — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
