Поставка миканит гибкий ГФК 0,9 мм ТУ в Новосибирске — электромашиностроительных предприятий

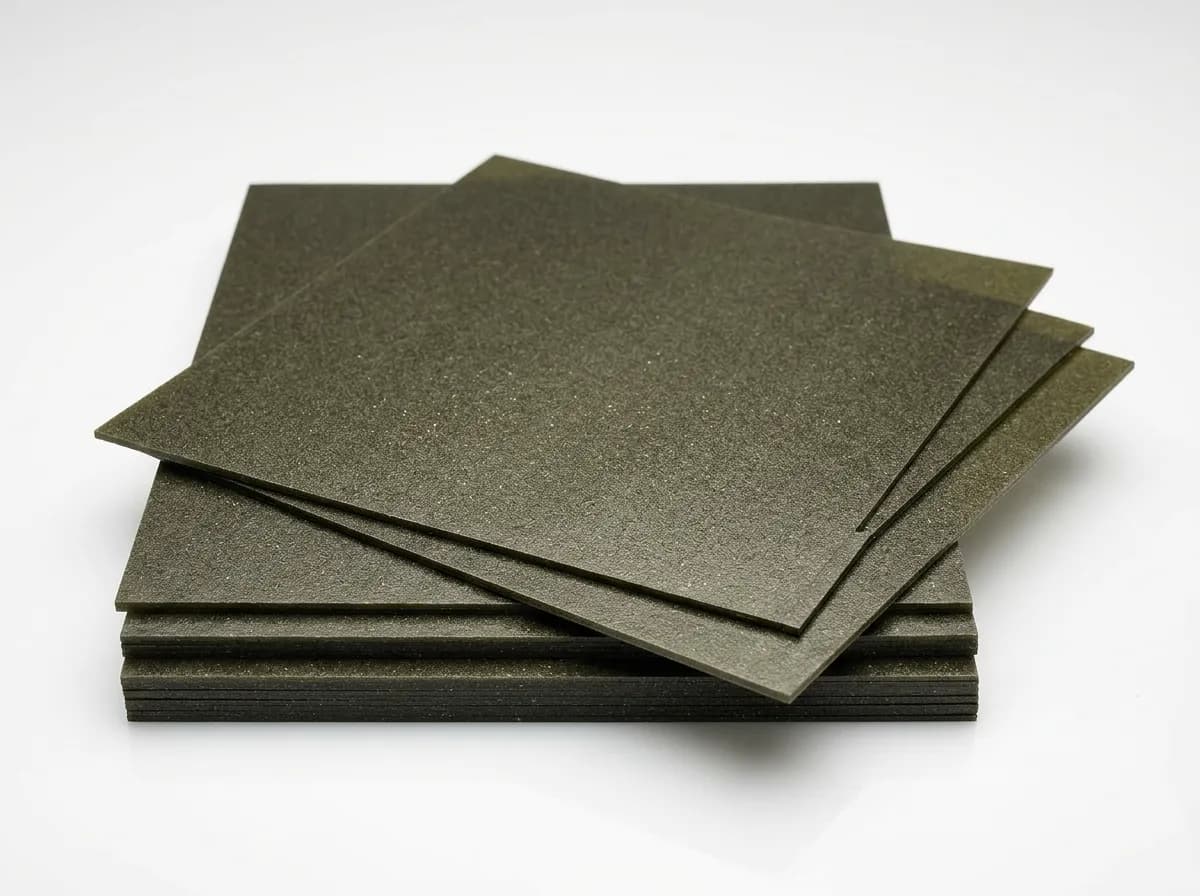

Миканит гибкий ГФК марки ГФК толщиной 0,9 мм — диэлектрический продукт по ТУ 273314-011-32394549-2018. ГФК — топовая марка гибкого миканита.

Ключевые особенности ГФК

• Толщина 0,90 мм — позиция для повышенного электрического запаса при работе в высоковольтных нагревательных установках до 6 кВ.
• Лист имеет пробивное напряжение в исходном состоянии не ниже 17 кВ, после керамизации сохраняет уровень не менее 13-14 кВ.
• Производим в Красноярске на собственной площадке по ТУ 273314-011-32394549-2018, контроль качества каждые 4 часа смены.

Применение ГФК толщиной 0,9 мм

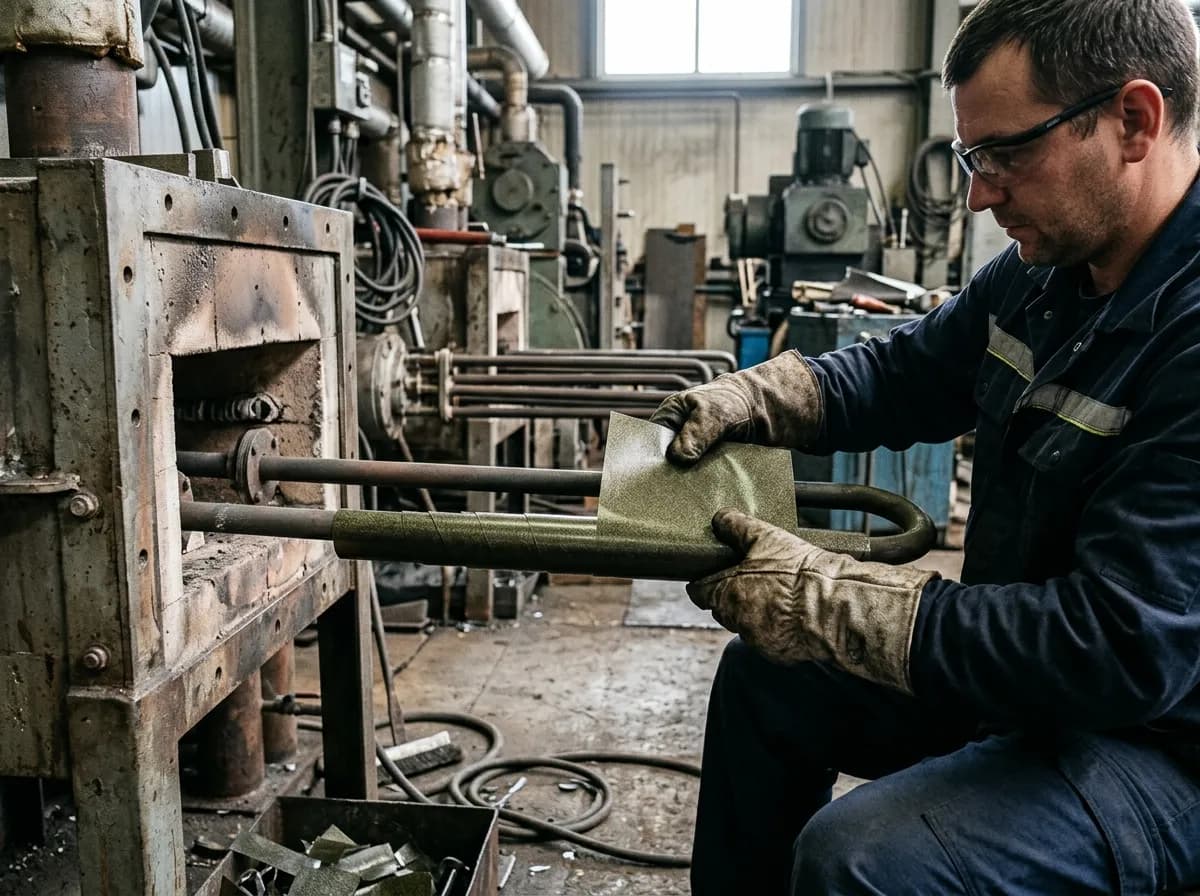

Кроме того применяется как опорная пластина под керамические каркасы нагревателей при необходимости двойного электрического барьера. Основное применение ГФК 0,90 мм — изоляция в высоковольтных нагревателях, работающих от выпрямленного напряжения 3-6 кВ в специальных индустриальных применениях (электроразрядные печи, плазменные нагреватели, электрические парогенераторы повышенной мощности).

Размер по толщине 0,9 мм рекомендована под опорная изоляция токоведущих шин.

Особенности марки ГФК

ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно поэтому ГФК эксплуатируют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.

Климат у вас континентальный, перепад между летом и зимой большой. Для слюдопласта это нормальный режим — параметры стабильны.

Технологические особенности ГФК

Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.

История марки ГФК

ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции ТУ 273314-011 стандартизован для общепромышленного применения.

Два режима работы ГФК

ГФК работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

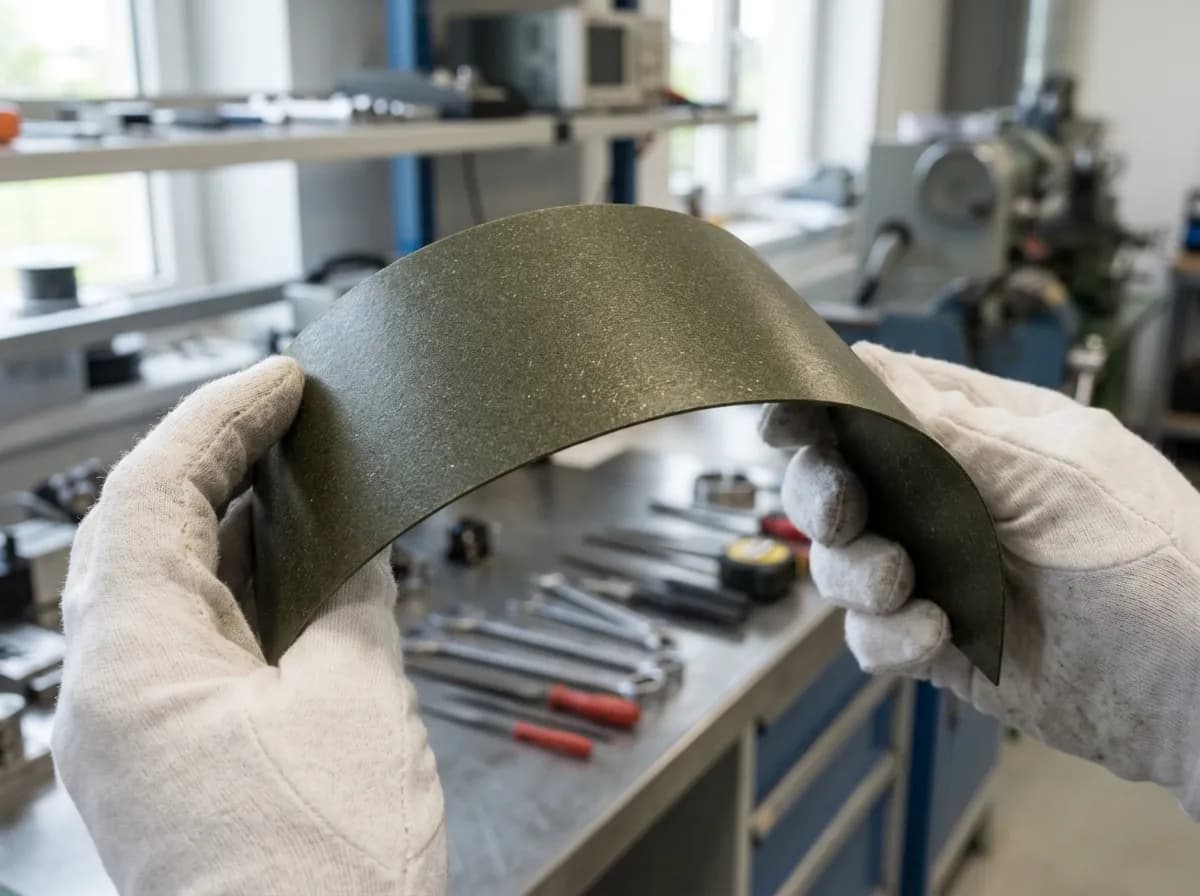

Режим 1 — «холодный», до 180°C (класс H). Активны и связующее, и слюда. Продукт удерживает гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥21 кВ/мм в исходном состоянии. Применимо: электрические машины ≤180°C, пазовая изоляция, прокладочные шайбы.

Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, кремнийорганическое связующее ГФК НЕ сгорает полностью, а переходит в керамическое состояние — аморфный диоксид кремния на поверхности слюды. Это единственная марка гибкого миканита, где связующее сохраняется в трансформированной форме.

Марка	ГФК
Нормативный документ	ТУ 273314-011-32394549-2018
Номинальная толщина	0,9 мм
Номинальный размер листа	600×1000 мм или 1000×1200 мм (500×600 — по спецзаказу)
Слюдяная основа	флогопит
Содержание слюды, %, не менее	90
Связующее	кремнийорганическое связующее
Обклейка	без обклейки
Плотность, г/см³	1,7–2,1
Класс нагревостойкости по связующему	H (180°C)
Температура выгорания связующего	300–400°C
Рабочая температура миканита, длительно	до 750°C
Рабочая температура миканита, кратковременно	до 1100°C
Электрическая прочность в исходном состоянии (20°C), кВ/мм	≥19
Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм	≥15
Электрическая прочность после выдержки 1 ч при 600°C, кВ/мм	≥11
Водопоглощение 24 ч / 23°C, %, не более	0.3
Потеря массы при 500°C, %, не более	1.5
Потеря массы при 700°C, %, не более	2.0
Удельное объёмное сопротивление в исходном состоянии, Ом·см	≥1·10¹³
Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см	≥1·10¹¹
Гибкость	в холодном состоянии по ГОСТ 6433.1

Частые вопросы по ГФК

Зачем нужна нестандартная толщина 0,90 мм между 0,80 и 1,0?

Это специфическая позиция под высоковольтные применения, где требуется промежуточный пробивной запас. На 0,8 мм запас порядка 14 кВ, на 1,0 мм — около 19 кВ. На 0,9 мм — 17 кВ, что иногда оказывается оптимальной точкой по соотношению цена-надёжность для конкретного класса оборудования.

Какая допустимая шероховатость поверхности после раскроя?

Гильотинный раскрой даёт Ra порядка 12-25 мкм по кромке. Если требуется зеркальная полировка (для герметизирующих стыков под высокое давление), кромку обрабатывают наждачной шкуркой постепенно от 240 до 800 зернистости с последующим продувом сжатым воздухом.

Возможна ли поставка ГФК 0,90 мм в рулонах вместо листов?

Нет, на этой толщине рулонная форма поставки не предусмотрена — продукт слишком жёсткий для безопасной намотки на стандартный шпуль диаметром 250-300 мм. Только листовая поставка форматом 500×600 мм или раскрой по чертежу заказчика.

Чувствителен ли материал к радиационному излучению?

Слюда флогопит — один из наиболее радиационно стойких природных диэлектриков, держит дозы до 10⁸ рад без потери электропрочности. Кремнийорганическое связующее устойчиво до 10⁷ рад. Это делает ГФК пригодным для применения в установках рядом с источниками гамма-излучения.

Новосибирск — это машиностроение и энергетика. НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ и другие производства работают с электроизоляцией постоянно.

Заказ и доставка ГФК

ГФК 0,90 мм — внеструктурная позиция, поставляется под заказ от 50 листов с производственным циклом 14-21 рабочий день. На складе постоянного остатка не поддерживается, отгрузка только из произведённой партии.

Контракт оформляется с предоплатой 30 процентов на момент запуска в производство и доплатой 70 процентов перед отгрузкой. Ускоренное производство (за 7-10 дней) возможно с надбавкой к стоимости 15 процентов и при наличии свободных производственных мощностей.
