Конкретная позиция
ГФК 0,45 мм: что это за материал

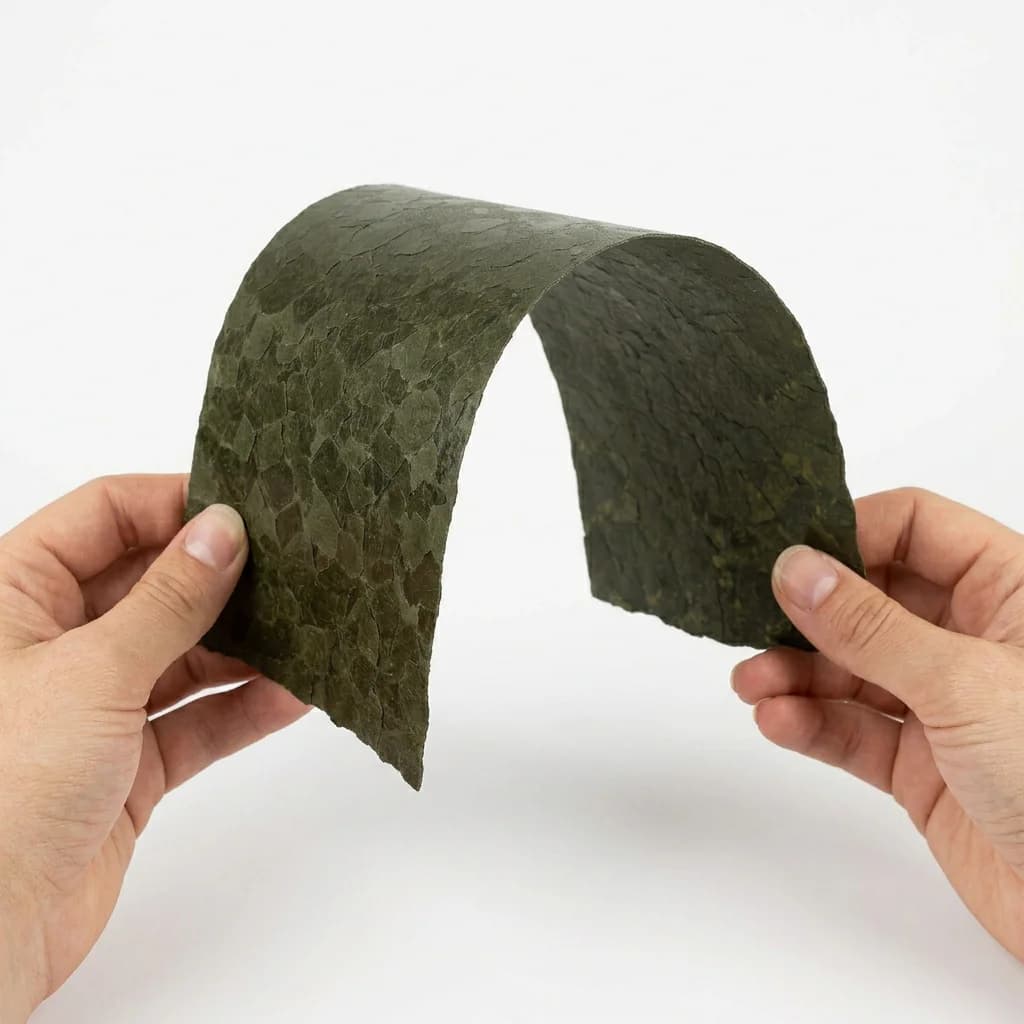

ГФК — гибкий листовой миканит на флогопите с кремнийорганический лак, без наружной подложки. На этой странице показано исполнение по ГОСТ 6120-75; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,45 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФК
- Толщина
- 0,45 мм
- Документ
- ГОСТ 6120-75
0,45 мм
≥5,5 кВ
ГОСТ 6120-75
до 180 °C (класс H)

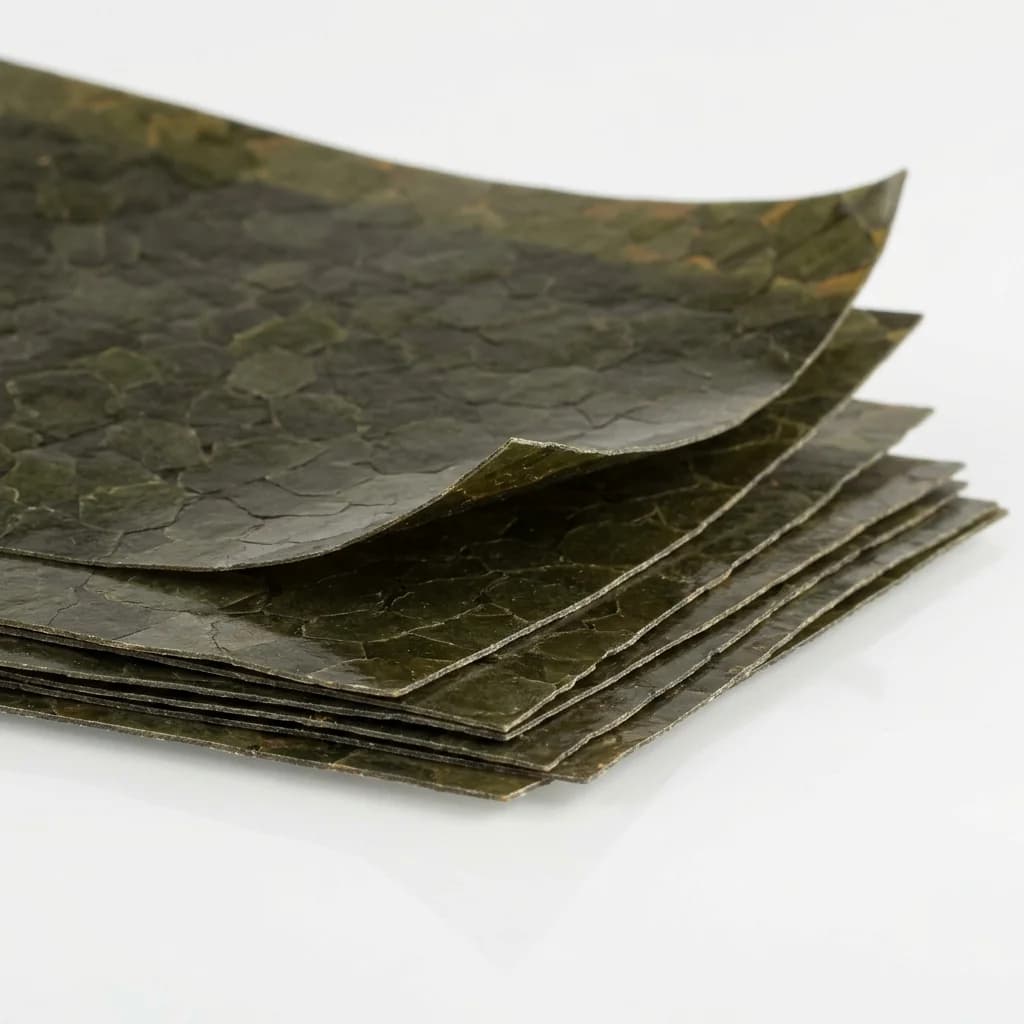

Миканит гибкий ГФК 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с кремнийорганическим связующим. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости H (до 180 °C по ГОСТ 8865-93) — единственная в ГОСТ 6120-75 марка класса H.
Предмаксимальная толщина пазовой изоляции тяговых двигателей и машин с ЧРП класса H.

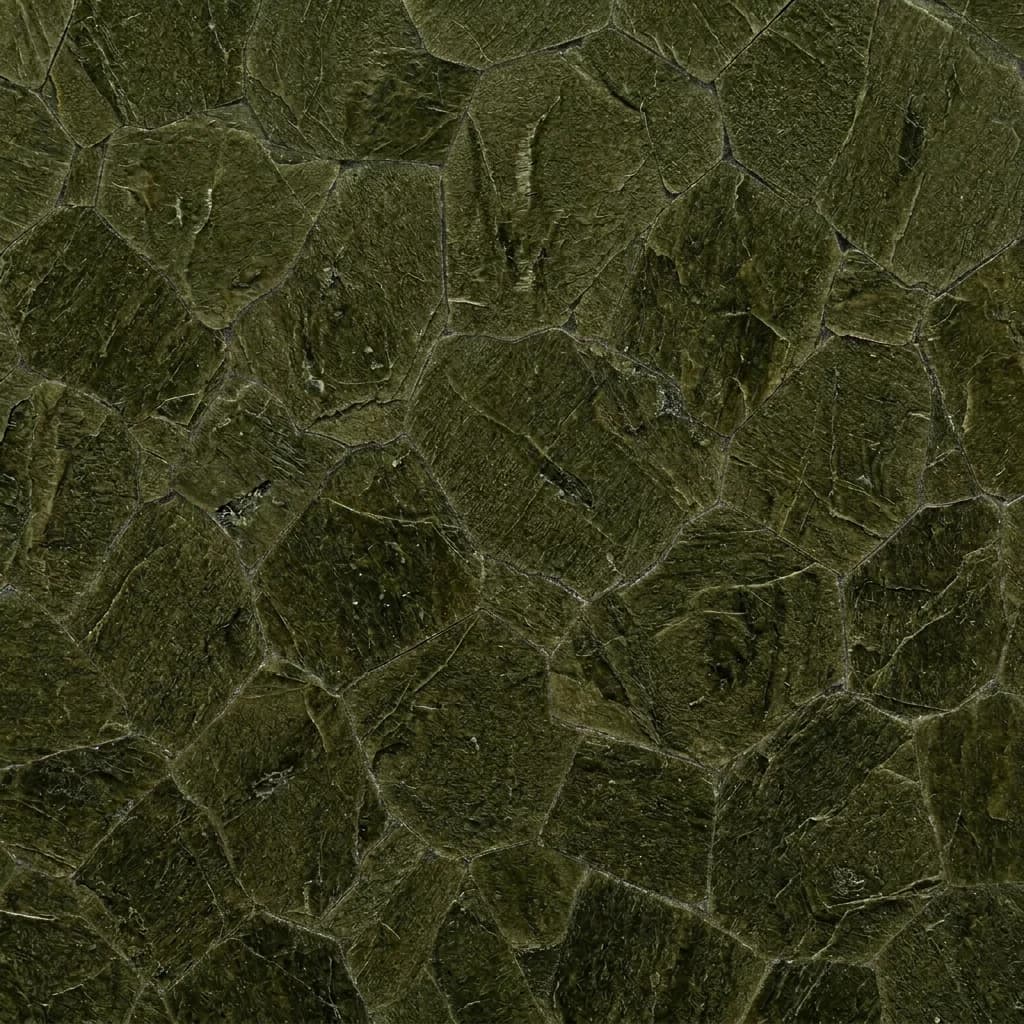

Состав и конструкция ГФК
- Слюдяная основа
- флогопит
- Связующее
- кремнийорганический лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ГОСТ 6120-75
Характеристики ГФК 0,45 мм
Значения ниже относятся к ГОСТ 6120-75. Нормы электрической прочности и пробивного напряжения проверяют по толщине и сорту в таблице ГОСТ.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,45 мм |
| Электрическая прочность | не менее 22 кВ/мм для высшего сорта и 19 кВ/мм для первого сорта |
| Пробивное напряжение | не менее 5,5 кВ в отдельных точках |
| Доля слюды | 69–88 % |
| Доля связующего | 12–31 % |
| Доля летучих веществ | не более 5 % |
Технические характеристики
| Толщина / допуск | 0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм |
| Слюда | Флогопит, 69–88% (Табл. 3 ГОСТ 6120-75) |
| Связующее | Кремнийорганический лак (полисилоксан), 12–31% |
| Летучих веществ | ≤5% |
| Электрическая прочность | ≥22 / ≥19 кВ/мм (ВС/1С) · пробивное ≥5,5 кВ |
| Удельное сопротивление | ≥1·10¹³ Ом·см (в исходном состоянии) |
| Масса 1 м² | 0,780 кг (Прил. 2 ГОСТ 6120-75) |
| Радиус изгиба | Ø 45 мм (радиус 22,5 мм) по ГОСТ 25045-81 п. 5.10 |
| Класс нагревостойкости | H · до 180 °C (ГОСТ 8865-93) |
Характеристики
| Рабочая температура | 180 °C |
|---|---|
| Слюдяная основа | флогопит |
| Содержание связующего | 12–31 % |
| Содержание слюды | 69–88 % |
Применение ГФК толщиной 0,45 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФК, исполнение ГОСТ 6120-75 и слой 0,45 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФК 0,45 мм
Толщина 0,45 мм — предмаксимальная в нормативном ряду ГОСТ 6120-75, предпоследняя перед 0,50 мм. В варианте класса H (кремнийорганическое связующее) применяется в пазовой изоляции тяговых электродвигателей и промышленных машин, где сочетаются повышенная тепловая нагрузка (до 180 °C) и требование стойкости к импульсным перенапряжениям от ЧРП.
Ключевая область — тяговые электродвигатели магистральных электровозов постоянного и переменного тока при капитальном ремонте по паспорту с 0,45 мм. В машинах нового поколения с асинхронным частотно-регулируемым приводом 0,45 мм ГФК выступает как переходная между стандартной пазовой 0,40 и максимальной 0,50 мм — выбирается когда по геометрии паза и коэффициенту заполнения 0,50 избыточна, а 0,40 не даёт нужного запаса по пробивному при импульсных перенапряжениях от ШИМ-инверторов.
Вторая область — промышленные ЧРП-приводы высокой мощности: главные моторы компрессоров магистральных газопроводов, насосы первичного контура АЭС, двигатели мельниц в цементных производствах при работе от частотных преобразователей с ШИМ 4–16 кГц. У этих машин требование класса H — не избыточность, а необходимость по тепловому режиму и стойкости к коронным разрядам в микрополостях изоляции.
Третья сфера — крановые и металлургические машины с термической нагрузкой: приводы прокатных станов горячей прокатки, электроплавильные печи постоянного тока, грейферные крановые двигатели в зонах с повышенной температурой воздуха. ГФК 0,45 мм работает в зоне тепловой стабильности флогопита + кремнийорганики, которой не обеспечивают ни ГФС (глифталь, 130 °C), ни ГФЧ (битум, 130 °C).
Сравнение ГФК 0,45 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,4 мм | не менее 22 кВ/мм для высшего сорта и 19 кВ/мм для первого сорта | не менее 5 кВ в отдельных точках |
| 0,45 мм | не менее 22 кВ/мм для высшего сорта и 19 кВ/мм для первого сорта | не менее 5,5 кВ в отдельных точках |
| 0,5 мм | не менее 22 кВ/мм для высшего сорта и 19 кВ/мм для первого сорта | не менее 6,3 кВ в отдельных точках |
ГФК 0,45 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ГОСТ 6120-75 | ТУ |
|---|---|---|
| Толщина в каталожном ряду | 0,45 мм представлена | 0,45 мм в ряду не представлена |
| Доля слюды | 69–88 % | не менее 90 % |
| Доля связующего | 12–31 % | не более 5 % |
| Электрическая прочность | не менее 22 кВ/мм для высшего сорта и 19 кВ/мм для первого сорта | для этой толщины не приводится |
| Пробивное напряжение | не менее 5,5 кВ в отдельных точках | для этой толщины не приводится |
Документы, обозначение и полное описание
В заявке достаточно указать ГФК, ГОСТ 6120-75, толщину 0,45 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Условное обозначение при заказе
- Высший сорт:
Миканит ВС ГФК 0,45—50—1 ГОСТ 6120-75 - Первый сорт:
Миканит 1С ГФК 0,45—50—1 ГОСТ 6120-75
Вопросы и ответы
Почему ГФК 0,45 мм имеет пробивное ≥5,5 кВ, а ГМС 0,45 — ≥6,3 кВ?
Разница в типе слюды. Мусковит (ГМС) имеет электрическую прочность выше флогопита (ГФК) при одинаковой толщине. Но мусковит — класс B (130 °C), флогопит с кремнийорганическим связующим — класс H (180 °C). Выбор между ГМС и ГФК идёт по температуре, а не по пробивному: если нужен класс B с максимальным пробивным — ГМС; если нужен класс H с длительной стойкостью к импульсам — ГФК.
Нужен ли ГФК 0,45 для стандартных асинхронных двигателей класса B?
Нет. Для машин класса B (обычные асинхронные АИР, 4А, коммутаторные машины постоянного тока с прямым питанием) избыточно брать ГФК — дороже и не даёт преимущества при 130 °C. Для класса B оптимален ГМС или ГФС. ГФК обоснован когда машина паспортом класса H или работает на реальной температуре выше 130 °C (тяговые, металлургия, ЧРП).
Что делать если нужен ГФК 0,45, а на складе только 0,40 или 0,50?
0,50 мм — безопасная замена (пробивное 6,3 кВ, класс H сохраняется, но увеличивается толщина). 0,40 мм снижает пробивное с 5,5 до 5,0 кВ — допустимо при достаточном расчётном запасе. Для тяговых машин с паспортом 0,45 мм замена требует согласования с ремонтной документацией.
Подробнее о марке ГФК (единственная марка класса H в ГОСТ 6120-75, сравнение с ГМС / ГФС / ГФЧ, кремнийорганическое связующее, применение в тяговых машинах и ЧРП, типичные ошибки) — в описании категории.
