Миканит коллекторный КФП 0,7 мм ГОСТ 2196-75 в Новосибирске: поставки для электромашиностроительных предприятий

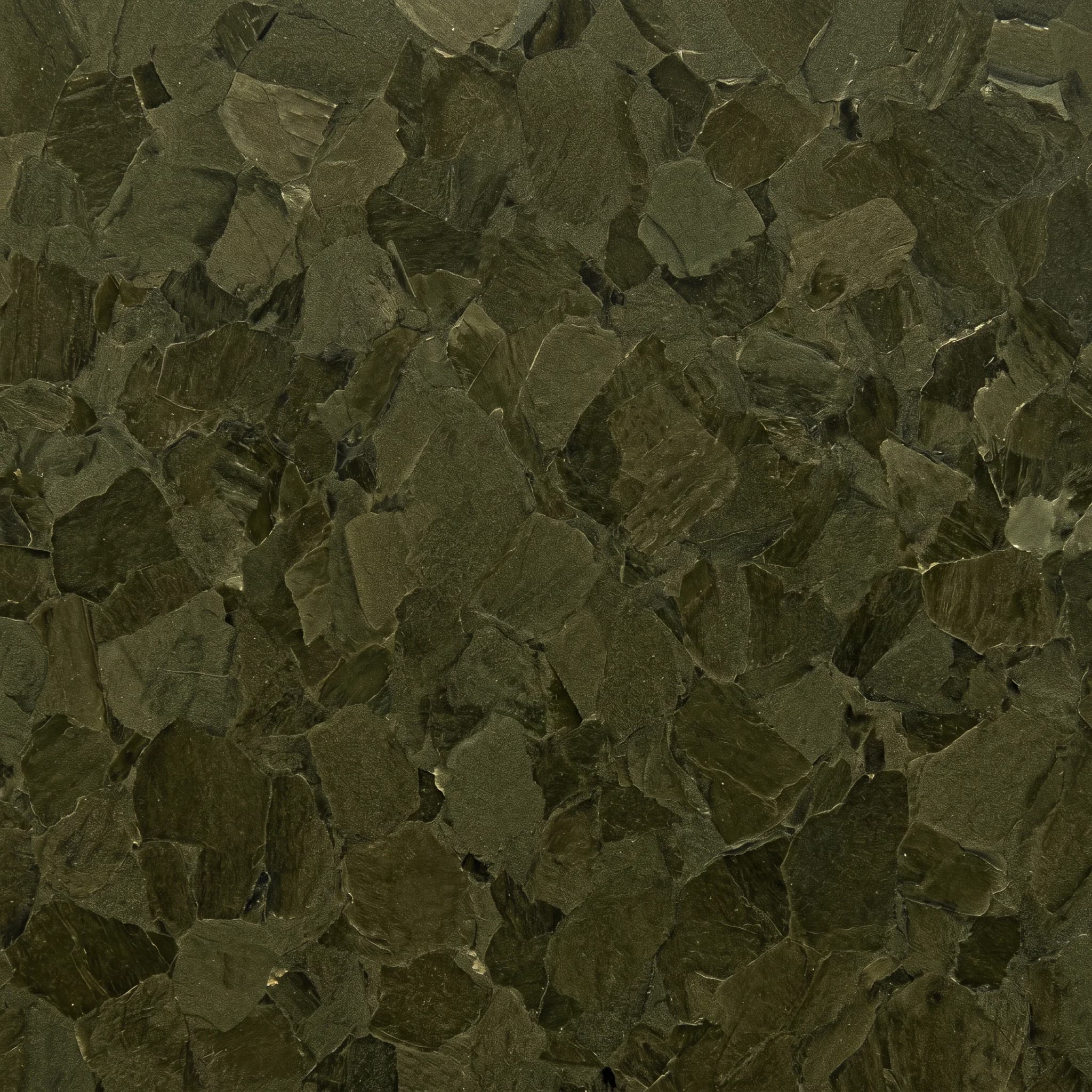

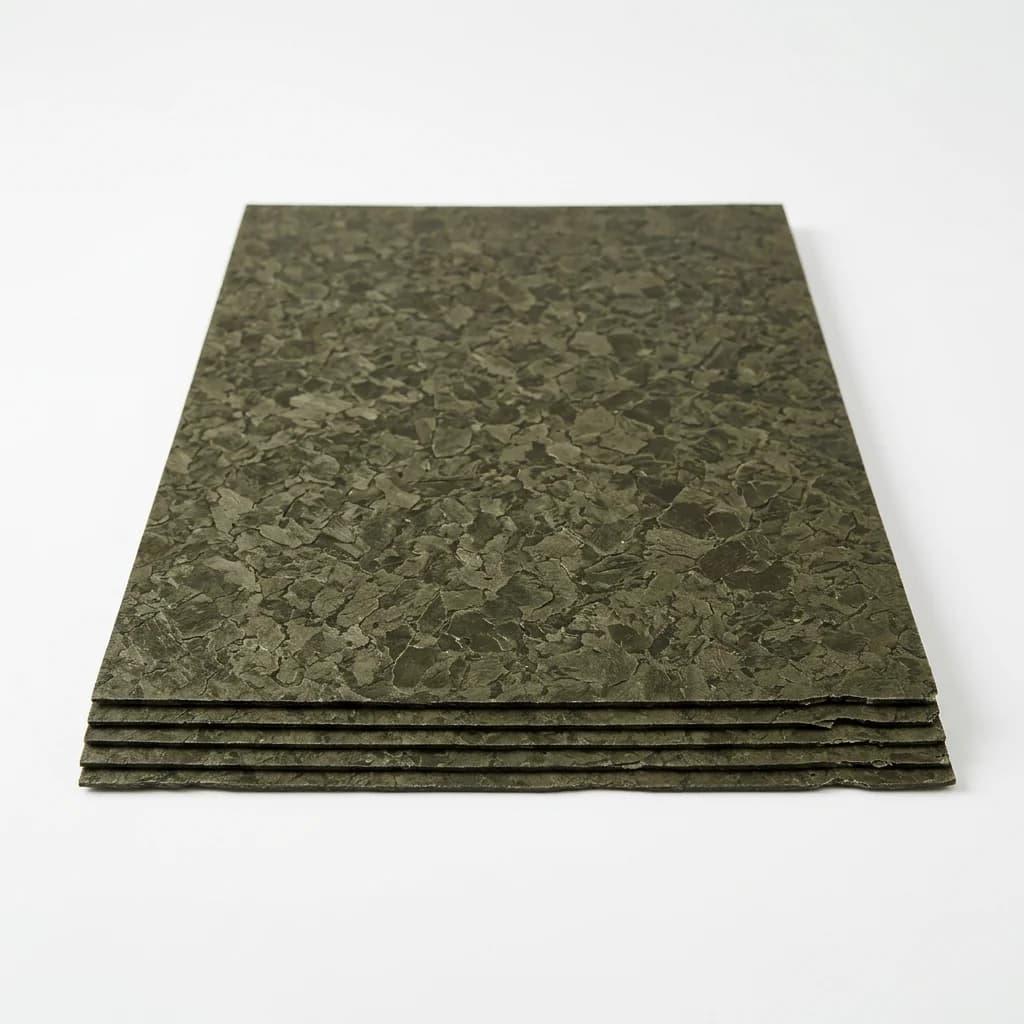

Миканит коллекторный КФП 0,70 мм по ГОСТ 2196-75 — жёсткий листовой диэлектрический продукт из щипаной слюды-флогопита на полиэфирном связующем (≤4,5%). Производство наша компания с выдачей паспорта качества. Начало «средней» группы ряда толщин КФП (0,70–1,50 мм) — с этой толщины используется новый допуск (среднее ±0,04 мм, в точках ±0,08 мм) и разрешается изготовление из двух склеенных калиброванных листов для толщин от 0,80 мм.

0,70 мм — нижняя точка «средней» группы. С этой же толщины начинается ряд двух других марок — КФП-1 и КФШ-1 (пониженная усадка, ≤3,5% связующего), а также марки КФА (нагревостойкий флогопит).

Технические характеристики

Толщина / допуск	0,70 мм · среднее ±0,04 мм, в отдельных точках ±0,08 мм
Размер листа	600×900 мм · по ГОСТ 25045-81
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Полиэфирная смола, ≤4,5% массы
Электрическая прочность	≥19 кВ/мм · пробивное ≥4,90 кВ (7 кВ/мм × 0,70)
Расслаиваемость	≤4%
Суммарная усадка	≤10% при 80 МПа и 180 °C; горячая ≤2%
Класс нагревостойкости	F / 155°C
Масса 1 м²	1,730 кг/м² (Приложение 1 ГОСТ 2196-75)

Применение КФП 0,70 мм

0,70 мм — нижняя точка ряда «средних» толщин КФП. Применяется для коллекторов электрических машин постоянного тока средней размерности: двигатели серий П, 2П, 4П мощностью 45–100 кВт, генераторы постоянного тока возбудителей синхронных машин, крановые вспомогательные электродвигатели. Межламельное напряжение — 4–5 кВ с запасом на переходные процессы.

Именно с 0,70 мм в ГОСТе параллельно нормируется ряд марок КФП-1 и КФШ-1 (пониженная усадка). Выбор между КФП 0,70 и КФП-1 0,70 идёт по требованию к размерной стабильности коллектора: КФП-1 даёт усадку ≤7% (не ≤10% как у КФП), горячую ≤1% (не ≤2%) — это критично для коллекторов, работающих при частых термомеханических циклах.

Обмер изношенной прокладки: не менее 5 точек по окружности коллектора, среднее значение сопоставляется с паспортной толщиной. В ремонтной практике 0,70 мм — одна из самых ходовых толщин для обычных общепромышленных машин, где исходная прокладка паспортно соответствует марке с 4,5% связующего и стандартной усадкой.

Сравнение толщин КФП

Толщина	Пробивное
0,50 мм	≥3,50 кВ	Подробнее
0,60 мм	≥4,20 кВ	Подробнее
0,70 мм	≥4,90 кВ	← вы здесь
0,80 мм	≥5,60 кВ	Подробнее
0,90 мм	≥6,30 кВ	Подробнее
1,00 мм	≥7,00 кВ	Подробнее
1,20 мм	≥8,40 кВ	Подробнее
1,50 мм	≥10,50 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФП 0,7—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФП 0,7—10 ГОСТ 2196-75

Вопросы и ответы

КФП 0,70 или КФП-1 0,70 — когда что?

КФП-1 — «младшая» марка с пониженной усадкой: связующего ≤3,5% (у КФП ≤4,5%), усадка ≤7% и горячая ≤1% (у КФП ≤10% и ≤2%). Берётся для высоконагруженных коллекторов, где критична размерная стабильность под циклической термомеханической нагрузкой. КФП без суффикса — «обычная» марка для машин общего назначения, где хватает стандартных норм усадки.

Можно ли получить КФП 0,70 мм из склейки двух калиброванных листов?

Нет. ГОСТ 2196-75 п. 1.2 разрешает склейку из двух калиброванных листов только для толщин 0,8 мм и более. Для 0,70 мм — лист изготавливается в единой прессовке.

Почему с 0,70 мм расширяется допуск?

ГОСТ 2196-75 для 0,40–0,60 мм даёт допуск среднего ±0,03 мм, в точках ±0,07. С 0,70 мм — среднее ±0,04, в точках ±0,08. Это технологически оправдано: при увеличении толщины стабилизировать равномерность слюдяного слоя в поперечнике сложнее, стандарт расширяет поле допуска.

Купить миканит и слюдопласт в Новосибирске можно с доставкой за 2-3 дней — позвоните или оставьте заявку на сайте.

Подробнее о марке КФП — в описании категории КФП.

До Новосибирска груз идёт 2-3 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.
