КФП-1: что это за марка
КФП-1 — полиэфирная марка коллекторного миканита с уменьшенной усадкой. Её нормативный ряд начинается с 0,70 мм, поэтому более тонкое исполнение нельзя выдавать за позицию этого ряда ГОСТ.
0,95 мм
≥6,65 кВ
Вне ГОСТ 2196-75
F / 155°C
⚠ Вне нормативного ряда ГОСТ 2196-75. Толщина 0,95 мм для марки КФП-1 стандартом не предусмотрена. По ГОСТ 2196-75 шаг 0,95 мм есть только у марки КФА (тип 13, нагревостойкий флогопит, ряд 0,70–1,20 мм). У всех остальных 6 марок стандарта (включая КФП-1) ряд толщин идёт 0,90 → 1,00 мм без промежуточного шага 0,95. Если вам нужна толщина 0,95 мм с пониженной усадкой — в ГОСТ 2196-75 такой позиции нет; если нужна нагревостойкая 0,95 мм — это КФА.

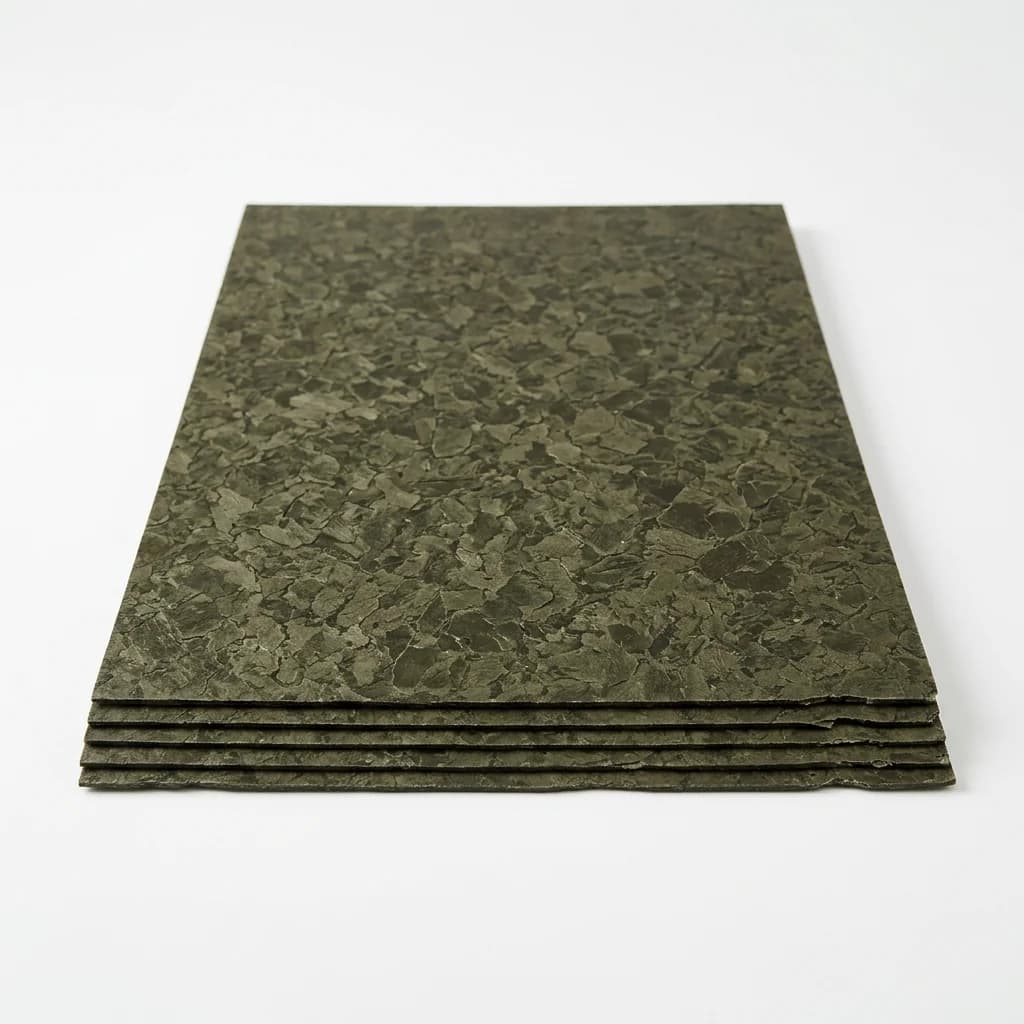

Миканит коллекторный КФП-1 0,95 мм — позиция вне нормативного ряда ГОСТ 2196-75. Этот шаг специфичен для нагревостойкой марки КФА и в ряду КФП-1 (тип 12) отсутствует. Исполнение возможно только по внутренним ТУ производителя.
Состав и обозначение КФП-1

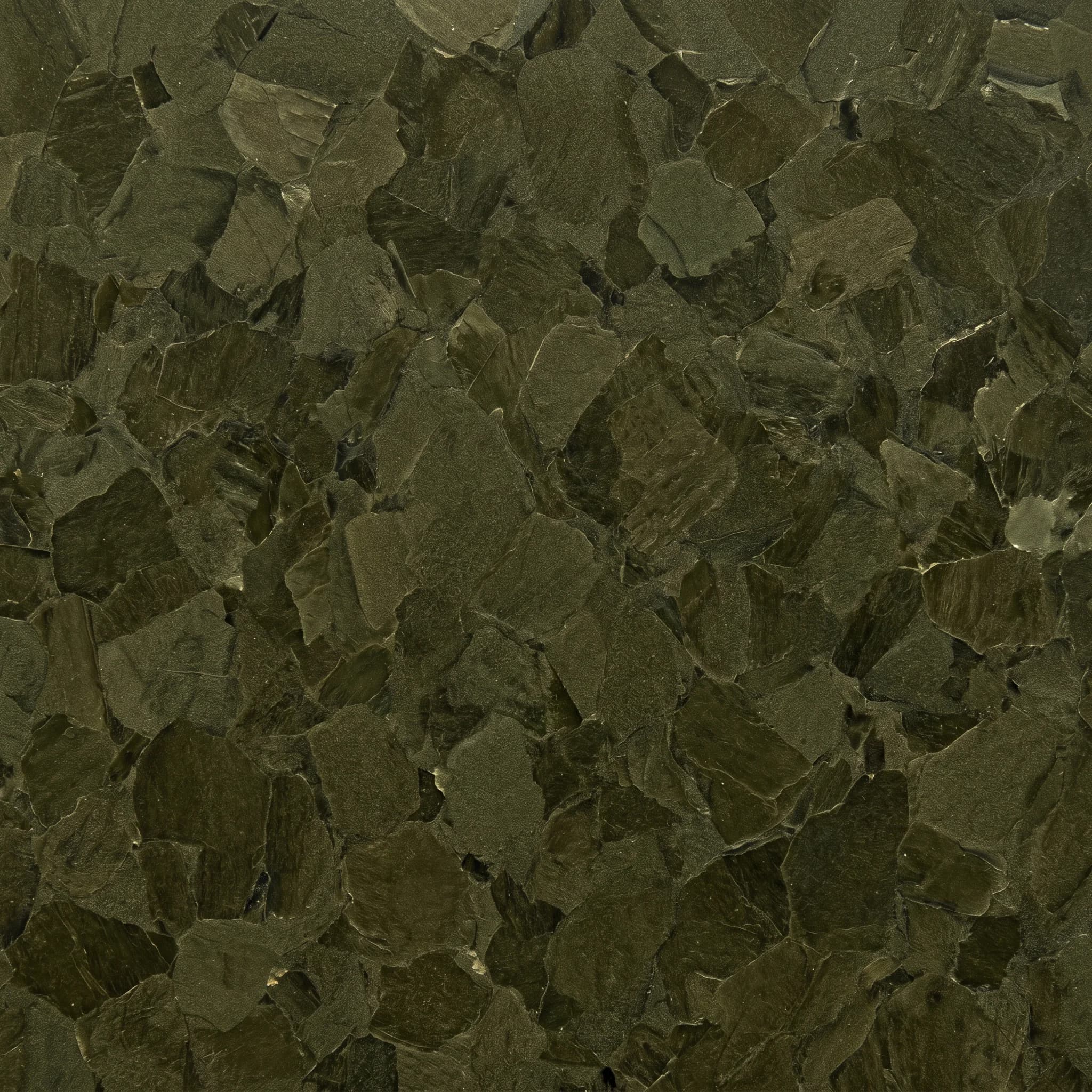

Слюдяная основа — флогопит, связующее — полиэфирная смола. Особенность исполнения — исполнение с уменьшенной усадкой.
Характеристики исполнения 0,95 мм по ТУ
Если заказчик требует именно «КФП-1 0,95 мм» — это исполнение по внутренним ТУ производителя. Ориентировочно:
| Толщина | 0,95 мм (точные допуски — по ТУ поставщика) |
| Слюда | Щипаный флогопит |
| Связующее | Полиэфирная смола (доля — по ТУ, ориентировочно ≤3,5% как у КФП-1) |
| Электрическая прочность | Ориентировочно 19 кВ/мм, пробивное ~6,65 кВ |
| Масса 1 м² | В Приложении 1 ГОСТа для 0,95 мм значение не табулировано (есть только для КФА, там интерполяция ~2,34 кг/м²); для позиции по ТУ уточняйте в паспорте партии |
Характеристики
| Температурный класс | 155 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФП-1
КФП-1 выбирают для межламельной изоляции, когда требуется полиэфирная марка с уменьшенной усадкой.
Чем КФП-1 отличается от других марок
Главное отличие от КФП — исполнение с уменьшенной усадкой и более узкий нормативный ряд толщин. Совпадение толщины не означает автоматическую взаимозаменяемость.
Почему 0,95 мм КФП-1 не входит в ГОСТ
Табл. 1 ГОСТ 2196-75 включает толщину 0,95 мм только для типа 13 (марка КФА, «флогопит нагревостойкий»). У остальных 6 марок стандарта — КФШ, КФГ, КФП, КФШ-1, КФП-1, КФГС — после 0,90 мм в нормативном ряду идёт сразу 1,00 мм. Это намеренное ограничение стандарта: шаг 0,95 мм добавлен специально для КФА как дополнительная опция для коллекторов тяговых и крановых машин, где паспортная толщина коллекторной прокладки часто фиксируется именно на этом значении (наследие конструкторской практики 1960–70-х годов для нагревостойких машин). Для остальных 6 марок тот же шаг не вводился — в общепромышленных машинах обычной нагруженности различие 0,90 vs 1,00 мм перекрывает диапазон применений.
Альтернативы на 0,95 мм
Если нужна именно ГОСТовская толщина 0,95 мм — это единственный вариант: КФА 0,95 мм по ГОСТ 2196-75. Подробнее →. У КФА связующее — минеральное (аммоний фосфорнокислый двузамещённый, ≤1,1%), что даёт нагревостойкость с остаточным вспучиванием при 500 °C ≤20% за 10 мин. Это другая «философия» марки по сравнению с КФП-1 — вместо минимальной усадки — максимальная термостойкость.
Если нужна пониженная усадка от КФП-1 — ряд ГОСТа даёт ближайшие позиции 0,90 мм и 1,00 мм:
- КФП-1 0,90 мм — ближайшая меньшая. Пробивное ≥6,30 кВ, масса 2,220 кг/м². Подробнее →
- КФП-1 1,00 мм — ближайшая большая. Пробивное ≥7,00 кВ, масса 2,465 кг/м². Подробнее →
Выбор между 0,90 и 1,00 мм — по паспорту машины. Округлять нельзя: разница в 0,05–0,10 мм в коллекторе с 200–500 ламелями меняет геометрию пакета.
Сравнение толщин КФП-1
| Толщина | Статус | |
|---|---|---|
| 0,70 мм | ГОСТ (минимум) | Подробнее |
| 0,80 мм | ГОСТ | Подробнее |
| 0,85 мм | ГОСТ | Подробнее |
| 0,90 мм | ГОСТ | Подробнее |
| 0,95 мм | Вне ГОСТ | ← вы здесь |
| 1,00 мм | ГОСТ | Подробнее |
| 1,05 мм | ГОСТ | Подробнее |
| 1,20 мм | ГОСТ | Подробнее |
| 1,50 мм | ГОСТ (максимум) | Подробнее |
Нормативный ряд: 0,70–1,50 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Заказать
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. При заказе уточним, действительно ли нужна «КФП-1 0,95 мм» по ТУ или правильный выбор — КФА 0,95 мм по ГОСТу. Для большинства машин с паспортной толщиной 0,95 мм корректный ответ — именно КФА. Наличие, место и срок отгрузки уточняются при расчёте заказа. Доставка по России: ПЭК, Деловые Линии, СДЭК.
