КФА: что это за марка
КФА — коллекторный миканит типа 13 на термостойком флогопите с минеральным связующим. От остальных нормативных марок он отличается составом связующего и собственным рядом толщин 0,70–1,20 мм.
0,50 мм
≥3,5 кВ
Вне ряда ГОСТ 2196-75
0,70–1,20 мм
Внимание: 0,50 мм — вне нормируемого ряда ГОСТ 2196-75 для марки КФА. Табл. 1 ГОСТа нормирует ряд КФА 0,70–1,20 мм. Толщина 0,50 мм в этот ряд не входит.
Рекомендуемые альтернативы 0,50 мм по ГОСТ 2196-75:
· КФГС 0,50 мм — специальный тонкий коллекторный (ряд 0,40–0,60 мм, штатная марка для малогабаритных машин);
· КФГ 0,50 мм — глифталь, стандартный ряд;
· КФШ 0,50 мм — шеллак, стандартный ряд.

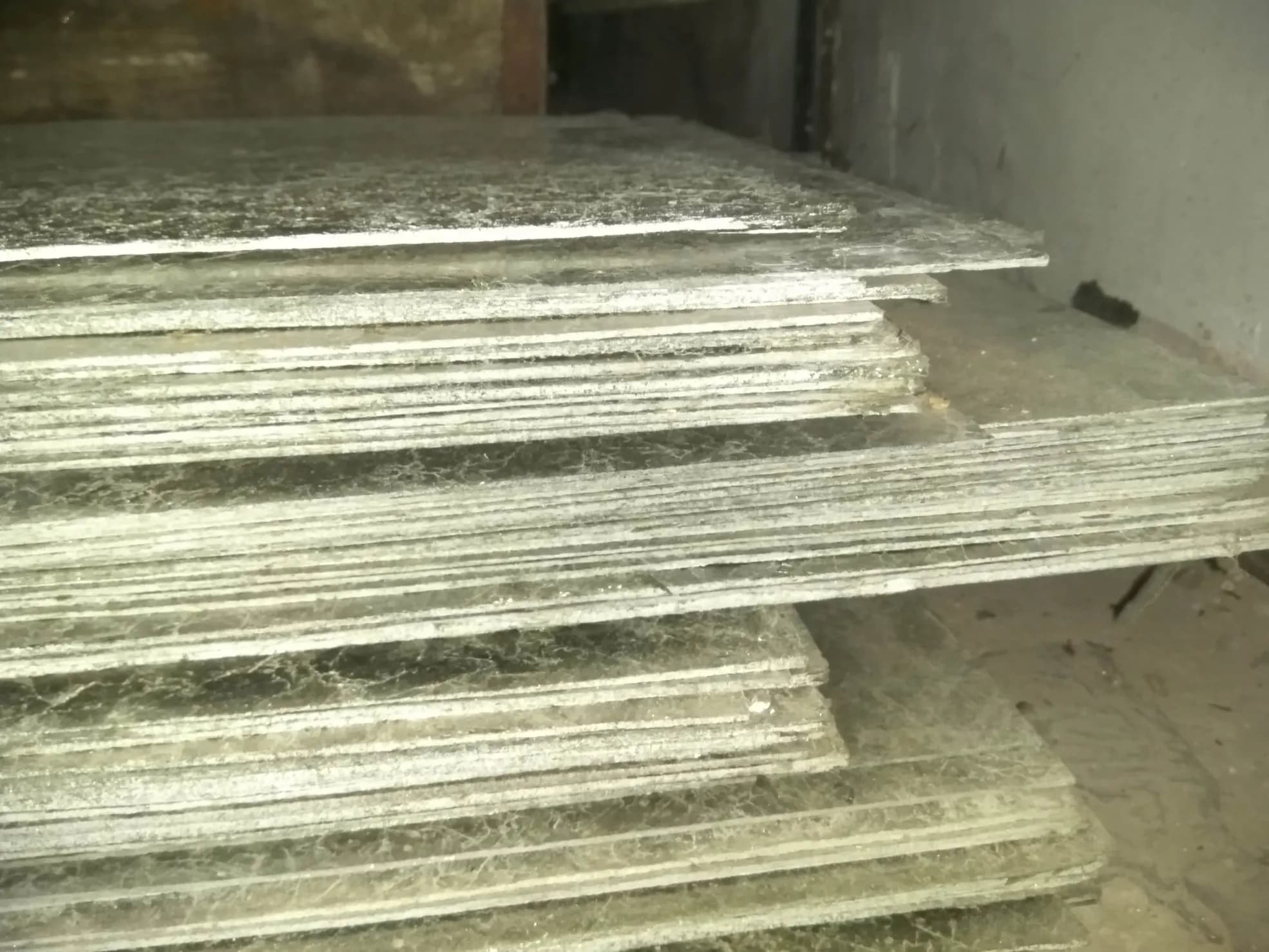

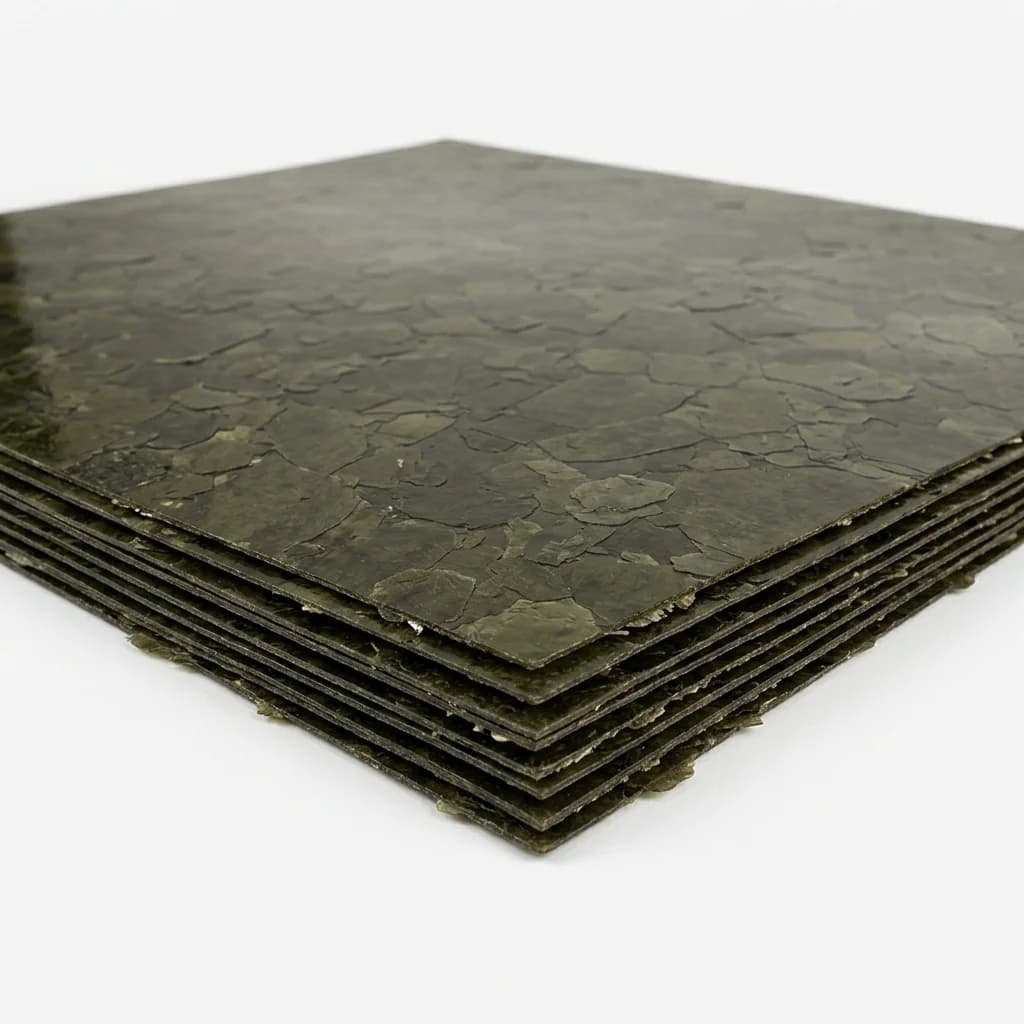

Миканит коллекторный КФА 0,50 мм — листовой электроизоляционный материал из щипаной слюды-флогопита на минеральном связующем (аммоний фосфорнокислый двузамещённый, ≤1,1%) с лакированной поверхностью. Поставляется как исполнение производителя вне ряда ГОСТ 2196-75 — под конкретный заказ, если по техническому заданию нужна именно эта толщина в сочетании с минеральным связующим КФА. Поставка через ООО «ИзолитПром» с выдачей паспорта качества.
Состав и обозначение КФА
Слюдяная основа — термостойкий флогопит, связующее — фосфат диаммония. Особенность исполнения — минеральное связующее.
Технические характеристики (ориентировочно)
| Толщина | 0,50 мм · допуск по согласованию при заказе (ГОСТом не нормируется для этой толщины КФА) |
| Размер листа | 600×900 мм · другие — по запросу |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Аммоний фосфорнокислый двузамещённый (NH₄)₂HPO₄ по ГОСТ 3772-74, ≤1,1% массы |

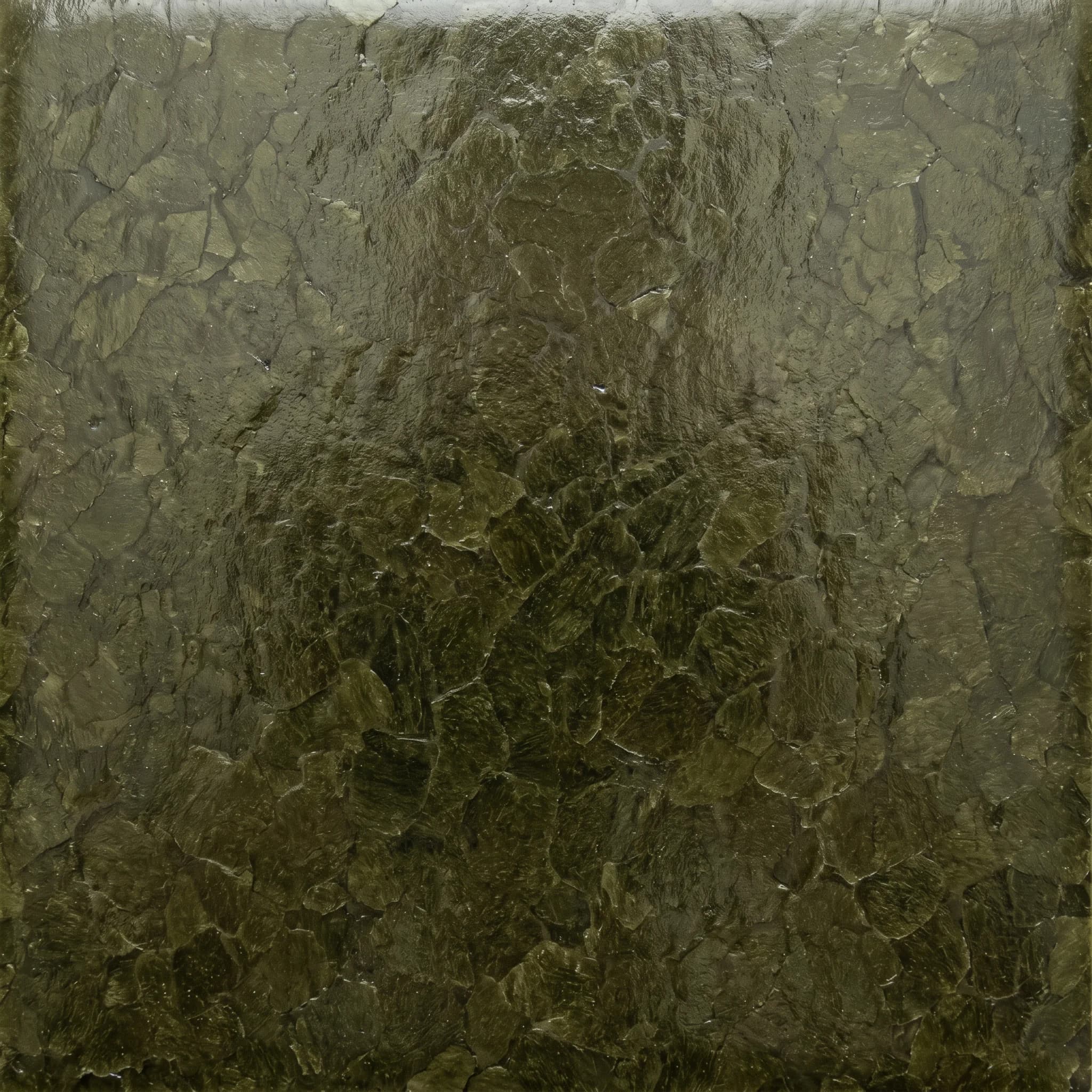

| Поверхность | Лакированная |
| Электрическая прочность | Ориентировочно ≥19 кВ/мм · пробивное ≥3,5 кВ (7 кВ/мм × 0,50) |
| Масса 1 м² | 1,235 кг/м² (значение 0,50 мм из Приложения 1 ГОСТ 2196-75 для других марок; для КФА 0,50 мм формально не установлено) |
Параметры расслаиваемости, усадки, остаточного вспучивания при 500 °C и удельного сопротивления производитель контролирует по аналогии с ГОСТовским рядом КФА, но формальных ГОСТовских норм для этой толщины нет — фактические значения указываются в паспорте партии.
Характеристики
| Температурный класс | 180 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФА
КФА применяют для межламельной изоляции, когда фосфатная марка типа 13 предусмотрена документацией оборудования.
Когда берут КФА 0,50 мм вместо КФГС
0,50 мм — средняя точка ряда КФГС (0,40/0,50/0,55/0,60 мм). Большинство малогабаритных коллекторов штатно укомплектованы КФГС. Заказ КФА 0,50 мм оправдан только если:
- Коллектор работает в условиях повышенных кратковременных нагревов (КФГС при 500 °C не нормируется, КФА — нормируется);
- Рабочая среда требует минерального связующего (органические связующие КФГС могут неблагоприятно реагировать на специфические атмосферы);
- Проектом прямо предписана марка КФА, но другая толщина из ряда 0,70–1,20 мм конструктивно не подходит.
В большинстве штатных случаев рациональнее КФГС 0,50 мм по ГОСТу.
Чем КФА отличается от других марок
КФА отличается от шеллачных, глифталевых и полиэфирных марок минеральным связующим, типом 13 и температурной группой свыше 180 °C. Совпадение толщины не означает автоматическую взаимозаменяемость.
Нормативный ряд: 0,70–1,20 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Заказать
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Прежде чем заказать нестандартную позицию — обсудим, можно ли перейти на КФГС по ГОСТу для тонких коллекторов. Отгрузка со склада в Красноярске. Доставка: ПЭК, Деловые Линии, СДЭК.
