Лента ЛСУ 0,11 мм в Новосибирске — отгрузка для электромашиностроительных предприятий

* Поставка по согласованию. Размер по толщине 0,11 мм в ТУ 16-91 И79.0168.002 как стандартная не нормируется — наряду с базовыми 0,10 и 0,13 мм она отгружается только по согласованию с заказчиком, по чертежу или по техническому заданию. Характеристики паспортизуются на конкретную партию, типовая электропрочность 38 кВ/мм — справочная, не нормативная. Срок поставки — 14–21 рабочий день после согласования объёма и ширины ролика.

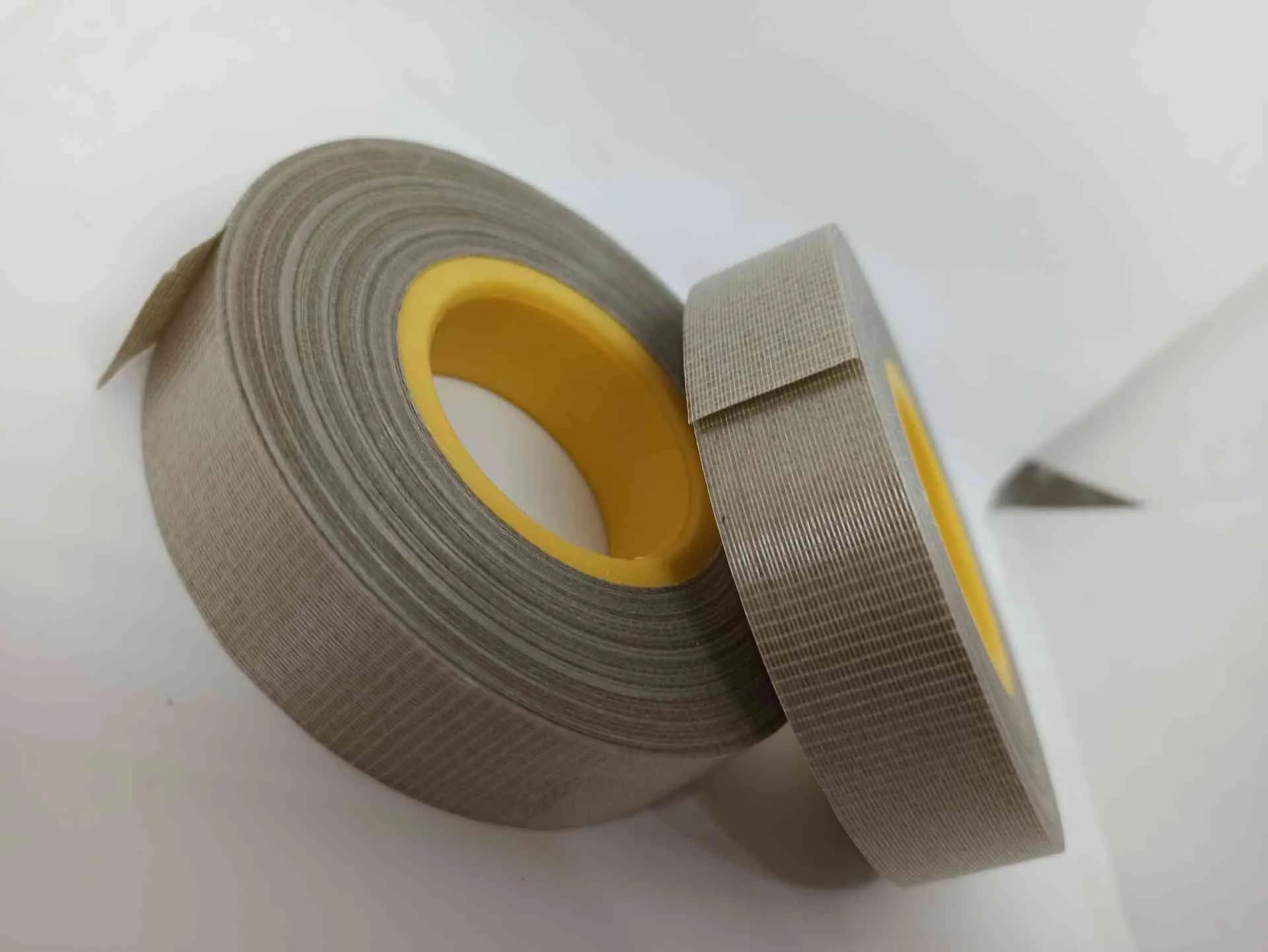

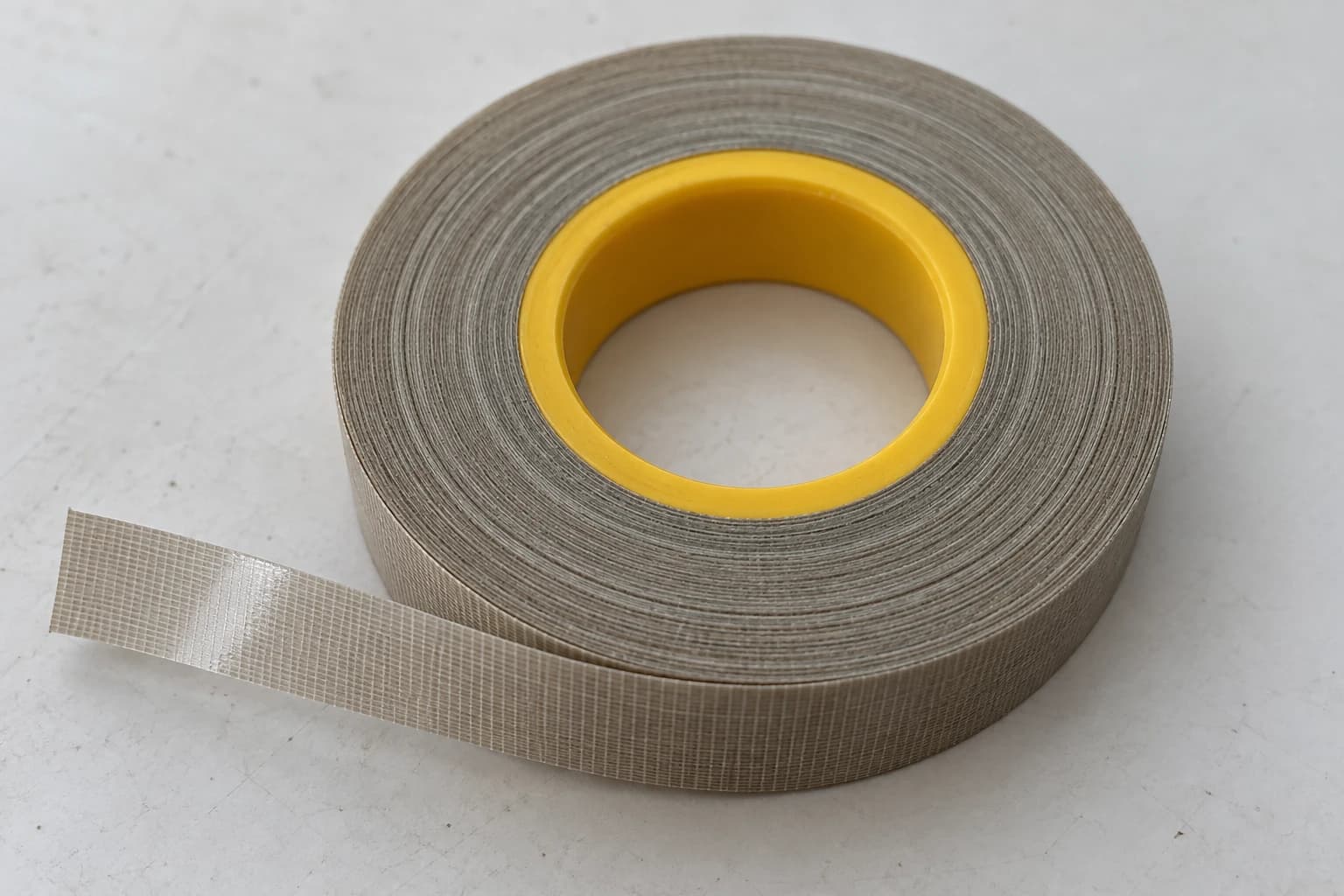

Лента ЛСУ толщиной 0,11 мм — промежуточная толщина серии между нормативными 0,10 и 0,13 мм: слюдинитовая лента класса F на щипаном мусковите со стеклоткано-плёночной подложкой и эпоксидно-полиэфирным связующим. Класс нагревостойкости — F (155 °C) по ГОСТ 8865-93. Применяется в специфических случаях, когда заводская спецификация прямо требует именно 0,11 мм или когда геометрия паза не допускает 0,13 мм, а 0,10 мм не даёт необходимого запаса прочности.

0,11 мм — компромисс по треугольнику «прочность / толщина / расход». Выбирают в спецификациях, где конструктивно фиксирована именно эта толщина (исторические чертежи 1990-х) или где нужен +10 % электропрочности к 0,10 мм при минимальном приросте толщины.

Технические характеристики ЛСУ 0,11 мм

Толщина / допуск	0,11 мм · допуск согласуется на партию (типовой ±0,02 мм)
Электрическая прочность	≈38 кВ/мм · справочное; нормируется на партию
tg δ в исходном состоянии	≤ 0,02 (при +20 °C, по ТУ серии)
tg δ при 155 °C	≤ 0,40 (по ТУ серии)
Удельная разрушающая нагрузка	≈ 100 Н/см (справочное; партия паспортизуется)
Поверхностная плотность	≈ 160 г/м² (справочное)
Слюдяная бумага	Слюдинитовая из мусковита (K₂O·3Al₂O₃·6SiO₂·2H₂O), 50 ± 3 г/м²
Подложки	Стеклоткань 33 ± 3 г/м² с одной стороны + ПЭТФ-плёнка с другой (масса плёнки согласуется)
Связующее	Эпоксидно-полиэфирный компаунд класса F, 30 ± 5 % массы ленты
Массовая доля слюды	не менее 25 %
Летучие вещества	не более 1,5 %
Класс нагревостойкости	F · до 155 °C (ГОСТ 8865-93)
Режим отверждения	16 часов при 160–180 °C
Подогрев перед намоткой	Не требуется и не допускается выше 50 °C
Гарантийный срок хранения	12 месяцев при 15–35 °C / 24 месяца при 5 °C

Все справочные значения характеристик 0,11 мм получены интерполяцией между нормативными точками 0,10 и 0,13 мм по ТУ 16-91 И79.0168.002. Конкретные значения по партии — в паспорте на ролик. Для ответственных применений рекомендуется запросить расширенный паспорт с фактическими измерениями электрической прочности, tg δ в двух точках и разрушающей нагрузки.

Когда нужна именно 0,11 мм

Реальных причин выбрать 0,11 мм вместо стандартных 0,10 или 0,13 — три, и все они узкие:

1. Прямое указание в заводской спецификации. В чертежах исторических машин 1990-х — начала 2000-х годов выпуска иногда указана именно 0,11 мм — размер по толщине закреплена за конкретной маркой машины и серией. При капитальном ремонте такого двигателя обмотчики не имеют права менять толщину без пересогласования с ОТК завода-изготовителя или с проектировщиком. В этих случаях 0,11 мм — единственный допустимый вариант, замена на 0,10 или 0,13 мм требует формальной процедуры.

2. Узкое заполнение паза в существующей конструкции. При перемотке двигателя класса B на класс F с сохранением геометрии существующих катушек и сердечника возникает ситуация, когда 0,10 мм даёт недостаточный запас по электрической прочности (например, на машине 3000 В с k_зап = 5), а 0,13 мм не помещается в паз без сокращения числа витков обмотки и потери паспортной мощности. 0,11 мм закрывает этот зазор: +10 % к электропрочности 0,10 мм при +0,01 мм по толщине слоя.

3. Согласование с пропиточным составом. Для некоторых заводских регламентов вакуумно-нагнетательной пропитки крупных машин 0,11 мм даёт оптимальное сочетание собственной электрической прочности ленты и проникающей способности пропиточного компаунда. На 0,10 мм компаунд проходит насквозь и хуже формирует плёнку на поверхности; на 0,13 мм компаунд хуже проникает в межслойные зоны.

Во всех остальных случаях — для общепромышленных асинхронных двигателей до 1140 В лучше 0,10 мм (в наличии, дешевле, проще в закупке); для корпусной изоляции 3–6 кВ — 0,13 мм.

Сравнение толщин ЛСУ

Толщина	Эл. прочность	Прочность Н/см	Статус
0,10 мм	≥35 кВ/мм	80	Нормативная по ТУ →
0,11 мм	≈38 кВ/мм	~100	← вы здесь (по согласованию)
0,13 мм	≥45 кВ/мм	130	Нормативная по ТУ →

Если в спецификации заказчика 0,11 мм не закреплена прямо — экономнее и проще выбрать ближайшую стандартную толщину. О различиях ЛСУ от родственных ЛСМ (для машин до 13,8 кВ) и ЛСПМ (класса H для низковольтных) — в описании марки ЛСУ.

Условное обозначение при заказе

В обозначение при заказе включаются марка, размер по толщине, ширина ролика и обозначение ТУ с пометкой о согласовании:

• Стандартная ширина 25 мм: Лента ЛСУ 0,11×25 ТУ 16-91 И79.0168.002 (по согласованию)
• Поставка по чертежу заказчика: Лента ЛСУ 0,11×20 ТУ 16-91 И79.0168.002 по черт. № __
• По техническому заданию заказчика: Лента ЛСУ 0,11×30 ТУ 16-91 И79.0168.002 по ТЗ № __

Доступные ширины ролика — обычный ряд 15, 20, 23, 25, 30, 35 мм. Узкая резка 4–10 мм для микрообмоток — по дополнительному согласованию. Минимальный заказ для нестандартной толщины — 5 кг (производственная партия). Внутренний диаметр втулки — Ø 35 мм, наружный диаметр ролика — 100 ± 10 мм. Длина намотки и допуск на толщину согласуются на стадии запроса.

Вопросы и ответы

Почему 0,11 мм доставляется только по согласованию?

Новосибирск — это машиностроение и энергетика. НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ и другие производства работают с электроизоляцией постоянно.

Ряд нормативных толщин по ТУ 16-91 И79.0168.002 — 0,10 и 0,13 мм. Эти две точки покрывают подавляющее большинство задач по витковой и корпусной изоляции электрических машин класса F до 6 кВ. Промежуточные толщины 0,11–0,12 мм и 0,14 мм производитель выпускает только по специальному запросу — это требует переналадки лентоизолировочной линии, более тонкого контроля массы плёнки и связующего, повторных измерений электрической прочности и tg δ. Партии под нестандартную толщину собираются от 5 кг и идут в производство 14–21 рабочий день.

Можно ли заменить 0,11 мм на 0,10 или 0,13 мм при ремонте машины?

Только при формальном пересогласовании с ОТК завода-изготовителя или проектировщиком обмотки. Если в чертеже машины прямо указана 0,11 мм — это заводская спецификация, и любая замена требует расчёта запаса прочности и согласования. На практике замена 0,11 → 0,13 мм увеличивает толщину пакета изоляции на 10–15 % и может «выпучить» обмотку из паза; замена 0,11 → 0,10 мм снижает запас по электрической прочности на 8–10 %. В обоих случаях нужно решение проектировщика, чтобы гарантировать сохранение паспортных характеристик после ремонта.

Чем 0,11 мм ЛСУ лучше 0,11 мм ЛСПМ для машины класса F?

По ТУ ЛСПМ 0,11 мм — нормативная стандартная размер по толщине, в любом случае в наличии, без необходимости согласования. Электропрочность ЛСПМ 0,11 мм — 40 кВ/мм против справочных 38 кВ/мм у ЛСУ 0,11 мм. ЛСПМ работает в классе H (180 °C) — это «бесплатный» запас по нагревостойкости при той же толщине. Если в спецификации не указана прямо ЛСУ — для класса F с толщиной 0,11 мм экономнее выбрать ЛСПМ. ЛСУ 0,11 мм имеет смысл только при прямом указании в чертеже или ТЗ.

Какой срок поставки на 0,11 мм?

Зимы в Новосибирске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

14–21 рабочий день после согласования объёма, ширины ролика и допуска на толщину. Минимальная партия — 5 кг. Если необходимо срочно (3–7 дней) — рассмотрите замену на стандартную 0,10 мм или 0,13 мм (со склада за 24 часа) с согласованием с конструктором обмотки. В каталоге родственной серии ЛСПМ 0,11 мм — нормативная и чаще всего есть на складе.

Как паспортизуется партия 0,11 мм?

На каждую партию по согласованию выпускается расширенный паспорт качества с фактическими измерениями: размер по толщине, поверхностная плотность, массовая доля связующего и летучих, электрическая прочность партии (среднее по выборке), tg δ при +20 °C и при +155 °C, удельная разрушающая нагрузка по основе. Дополнительно по запросу — измерение электропрочности после термоциклирования и tg δ при промежуточных температурах от +20 до +155 °C. Срок действия паспорта равен гарантийному сроку хранения ленты — 12 месяцев при 15–35 °C.

Подробнее о марке ЛСУ (нормативные толщины 0,10 и 0,13 мм, расшифровка обозначения, отличие от ЛСМ и ЛСЭП-934-ТПл, технология намотки и отверждения, типичные ошибки при выборе) — в описании марки ЛСУ.

Заказать ЛСУ 0,11 мм

Поставка по согласованию. Срок заводы — 14–21 рабочий день после согласования объёма, ширины ролика, допуска на толщину и набора паспортизуемых параметров. Минимальная партия — 5 кг. Скидка от 20 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — обсудим возможность поставки 0,11 мм под вашу спецификацию или подберём ближайшую стандартную толщину 0,10 / 0,13 мм при отсутствии прямого требования по чертежу. Высылаем расширенный паспорт с фактическими измерениями партии. Доставка по России: ПЭК, Деловые Линии, СДЭК.
