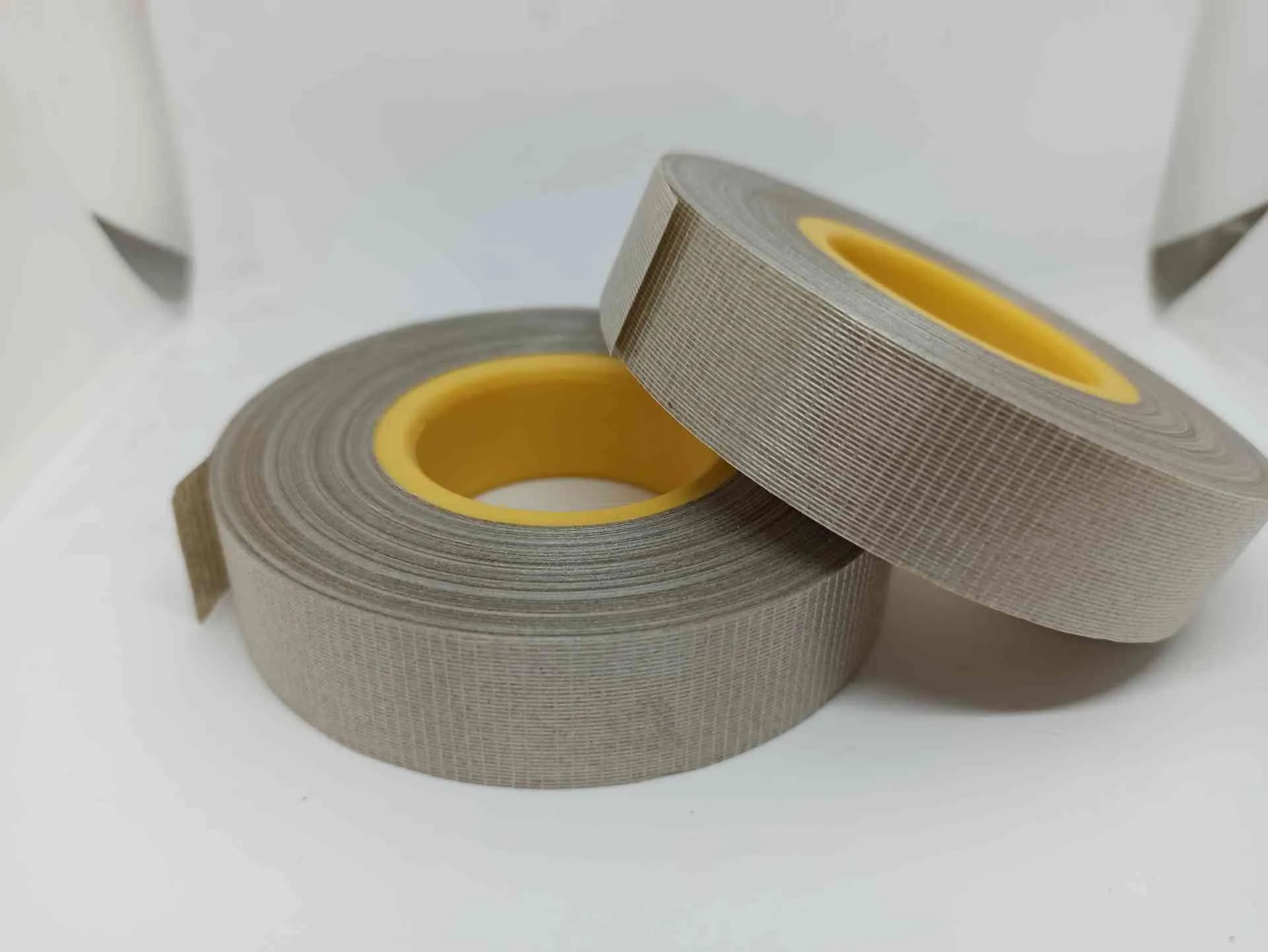

Лента слюдинитовая ЛСКН-135-ТПл 0,11 мм в Новосибирске — отгрузка для электромашиностроительных предприятий

Лента ЛСКН-135-ТПл толщиной 0,11 мм — стандартная размер по толщине по ТУ предприятия, базовая марка серии ЛСКН с поверхностной плотностью 135 г/м². Это непропитанная слюдинитовая лента для технологии вакуумно-нагнетательной пропитки (VPI): мусковитовая слюдяная бумага склеена с одной стороны со стеклотканью, с другой — с ПЭТ-плёнкой; связующее — лак на основе натурального каучука с введённым ускорителем полимеризации эпоксидных составов. Класс нагревостойкости готовой системы изоляции (B, F или H) задаётся пропиточным составом, а не самой лентой.

Размер по толщине 0,11 мм — каноническое значение ТУ производства. По объёму потребления это самая массовая размер по толщине серии ЛСКН: на ней отрабатываются режимы намотки, под неё рассчитаны типовые конструкции корпусной изоляции высоковольтных машин 6–15 кВ и тяговых электродвигателей.

Технические характеристики ЛСКН-135-ТПл 0,11 мм

Толщина / допуск	0,11 ±0,02 мм — по ТУ предприятия
Поверхностная плотность	135 ±18 г/м² — отсюда «135» в марке
Электрическая прочность, не менее	≥30 кВ/мм в исходном непропитанном состоянии
Расчётное пробивное одного слоя	≥3,3 кВ (без перекрытия, до пропитки)
Разрушающая нагрузка при растяжении	≥160 Н на ролик стандартной ширины
Слюдяная бумага	Слюдинитовая на основе мусковита (K₂O·3Al₂O₃·6SiO₂·2H₂O); по запросу для тяговых машин — слюдопластовая на мусковите тип 3
Подложка с одной стороны	Стеклоткань (Т) по ГОСТ 19170-73
Подложка с другой стороны	ПЭТ-плёнка (Пл) по ГОСТ 24234-80
Связующее	Лак на основе натурального каучука с ускорителем полимеризации эпоксидных составов
Содержание ускорителя	0,2 ±0,05 % / 0,3 ±0,08 % / 0,4 ±0,10 % — по выбору; возможна поставка без ускорителя
Потери массы при прокаливании	7,0 ±3,0 г/м²
Массовая доля летучих	≤0,5 % — на порядок ниже, чем у пропитанных лент
Класс готовой системы	B (130 °C), F (155 °C) или H (180 °C) — определяется пропиточным составом
Гарантийный срок	6 месяцев со дня изготовления (по ГОСТ 26103-84)

Применение 0,11 мм в VPI-системах

Главное применение 0,11 мм — корпусная изоляция стержневых обмоток высоковольтных асинхронных и синхронных машин 6–10 кВ мощностью от 1 МВт. Технология сборки: лента укладывается на стержни обмотки с перекрытием 50 % на лентоизолировочных станках при умеренном натяжении, число слоёв подбирается по рабочему напряжению — 6–10 слоёв для 6 кВ, 12–16 слоёв для 10 кВ. После намотки стержни укладываются в пазы статора, обмотка собирается полностью, и весь статор проходит VPI-пропитку с эпоксидно-ангидридным компаундом КП-303Н. После отверждения при 160–180 °C 12–16 часов получается монолитная корпусная изоляция класса F с электрической прочностью 40–55 кВ/мм. Это базовая система изоляции для крупных асинхронных двигателей металлургии и горнодобывающей промышленности, синхронных компенсаторов, мельничных приводов.

Второе массовое применение — тяговые электродвигатели локомотивов, метропоездов, пригородных электропоездов. В тяговом электроприводе VPI-изоляция на ЛСКН-135-ТПл 0,11 мм работает в условиях постоянных циклов нагрева/охлаждения, ударных нагрузок от рельсового пути, повышенной вибрации. Монолитность пропитанной системы критична: воздушные полости в межслоевых пространствах при тяжёлых вибрациях становятся очагами частичных разрядов и быстрого старения изоляции. Стандартное исполнение для тяги — на мусковите; для машин с повышенными требованиями к нагревостойкости — на флогопитовой бумаге (тип 4) по отдельному запросу.

Третье направление — гидрогенераторы и крупные синхронные генераторы класса F: лента укладывается на стержни статорной обмотки с полуперекрытием, статор целиком проходит VPI. Для машин ГРЭС/АЭС больших мощностей (от 100 МВт) как правило переходят на специализированные системы с лентой повышенной плотности ЛСКН-160-ТТ или с полиимидными плёнками; ЛСКН-135-ТПл 0,11 мм остаётся применима в гидрогенераторах малой и средней мощности до 30–50 МВт.

Четвёртое — возбудители турбогенераторов и машины пожаро-/взрывозащищённого исполнения. В возбудителях класс F поддерживается VPI-системой на ЛСКН-135-ТПл; в машинах исполнения «РВ», «ВЗГ», «РУ» VPI-технология даёт минимум воздушных полостей и тем самым минимум частичных разрядов — критично для надёжности изоляции в условиях, где ремонт затруднён.

Сравнение толщин ЛСКН-135-ТПл

Толщина	Эл. прочность	Статус по ТУ
0,10 мм	≥30 кВ/мм	Нестандартная — тонкая	Подробнее
0,11 мм	≥30 кВ/мм	Стандартная по ТУ	← вы здесь
0,13 мм	≥30 кВ/мм	Нестандартная — толстая	Подробнее

Электрическая прочность нормируется ТУ как ≥30 кВ/мм одинаково для всех толщин — это контрольный параметр в исходном непропитанном состоянии. Поверхностная плотность тоже постоянна (135 ±18 г/м²). Толщина варьируется за счёт степени уплотнения слюдяного скелета и толщин подложек. Для серийного производства выбирайте 0,11 мм; 0,10 / 0,13 мм имеют смысл при специальных требованиях к геометрии пакета. Подробнее о марке — в описании марки.

Условное обозначение при заказе

В обозначение ленты при заказе включаются: марка, размер по толщине, ширина ролика, содержание ускорителя:

• Стандарт, ширина 25 мм, ускоритель 0,3 %: Лента ЛСКН-135-ТПл 0,11×25 / уск. 0,3 %
• Узкая ширина 20 мм, без ускорителя: Лента ЛСКН-135-ТПл 0,11×20 / без ускорителя
• Широкая лента 30 мм, ускоритель 0,4 %: Лента ЛСКН-135-ТПл 0,11×30 / уск. 0,4 %

Стандартные ширины ролика: 15, 20, 23, 25, 30, 35 мм. Нестандартные ширины — по согласованию. При заказе обязательно указывайте содержание ускорителя — это технологически критичный параметр. Долю ускорителя выбирают под систему пропиточного лака и режим VPI у заказчика: 0,2 % — для медленных режимов отверждения (16+ часов при 160 °C), 0,4 % — для быстрых (8–12 часов). Если требования к ускорителю не определены — лента отгружается без ускорителя как «инертный» вариант, безопасный при длительном хранении.

Вопросы и ответы

Что такое VPI и почему ЛСКН поставляется непропитанной?

VPI (Vacuum Pressure Impregnation) — технология вакуумно-нагнетательной пропитки готовой обмотки. Непропитанная лента — это «полуфабрикат» обмотки: она удерживает слюдяную бумагу в нужной геометрии, а главный диэлектрик создаётся пропиточным лаком, заполняющим под вакуумом все полости. Этапы у заказчика: намотка ленты на стержни → сборка обмотки → сушка 4–8 ч при 60–80 °C → вакуумирование 1–4 ч при 1–10 мбар → заполнение пропиточным лаком → опрессовка под давлением 5–7 атм 2–6 ч → отверждение 12–16 ч при 160–180 °C. Преимущество VPI-изоляции перед resin-rich пропитанными лентами — монолитность без воздушных пустот, минимум частичных разрядов в эксплуатации, ресурс 25–30 лет в крупных машинах.

Что значит «135» в марке — это тепловой режим?

Нет, это поверхностная плотность ленты в граммах на квадратный метр с допуском ±18 г/м². В серии ЛСКН цифры всегда означают массу единицы площади: ЛСКН-100, ЛСКН-135, ЛСКН-160. Чем выше плотность, тем больше масса слюдяной бумаги в составе ленты и тем выше абсолютная электрическая прочность многослойной изоляции после VPI. Температурный класс готовой системы определяется не лентой, а пропиточным составом.

Чем ЛСКН-135-ТПл отличается от пропитанных ЛСК-110-ТПл?

Это ленты для двух разных технологий обмоточного производства, не взаимозаменяемые. ЛСКН-135-ТПл — непропитанная для VPI: связующее каучуковый лак, ключевой диэлектрик создаётся при пропитке у заказчика, класс системы B/F/H по выбору пропиточного состава. ЛСК-110-ТПл — пропитанная resin-rich: связующее эпоксидный компаунд уже внутри ленты, после намотки достаточно сушильной печи 160 °C, класс фиксированный B (130 °C). Кроме связующего отличается и индекс «110» — у ЛСК это рецептурный номер связующего, а у ЛСКН «135» — поверхностная плотность. Замена одной марки на другую без согласования с конструктором обмотки недопустима.

Новосибирск — это машиностроение и энергетика. НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ и другие производства работают с электроизоляцией постоянно.

Можно ли использовать ЛСКН-135-ТПл без VPI-установки, просто намотать и просушить?

Технически возможно, но не рекомендуется. Без VPI готовая обмотка будет иметь сухую рыхлую изоляцию с воздушными пустотами в межслоевых пространствах. Электрическая прочность такой изоляции окажется на 30–50 % ниже паспортной, разрушающая нагрузка снижена, ресурс короче. Если у вашего предприятия нет VPI-установки, выбирайте пропитанные resin-rich ленты — ЛСК-110-ТПл для класса B, ЛСУ или Элмикатерм 524019 для класса F.

Какой класс нагревостойкости у этой ленты?

У самой ленты класса нагревостойкости нет — это компонент VPI-системы. Класс готовой изоляции:

• Класс B (130 °C) — при пропитке полиэфирным или глифталевым лаком (ПЭ-933, ГФ-95). Технически возможно, но экономически избыточно — для класса B проще использовать пропитанные ЛСК-110-ТПл.
• Класс F (155 °C) — при пропитке эпоксидно-ангидридным КП-303Н или эпоксидным класса F. Основное применение.
• Класс H (180 °C) — при пропитке кремнийорганическим КО-916, КО-921. На пределе термостойкости ПЭТ-плёнки в составе ленты; для устойчивого H предпочтительна ЛСКН-160-ТТ без плёнки.

Зачем нужен ускоритель полимеризации в составе ленты?

Доставка в Новосибирске обычно 2-3 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Ускоритель в каучуковом лаке ленты — это «семя» полимеризации эпоксидного пропиточного состава. Без ускорителя пропитка идёт «снаружи внутрь» — внешние слои отверждаются раньше, чем лак успеет дойти и полимеризоваться в глубине изоляции. Когда лак входит в контакт с лентой при VPI и затем нагревается до 160–180 °C, ускоритель из ленты помогает равномерно стартовать и протекать реакции отверждения в межслоевых пространствах. Поставка без ускорителя оправдана, если пропиточный состав имеет собственный мощный ускоритель и не нуждается в «помощи» со стороны ленты, либо при не-эпоксидном пропиточном лаке (полиэфирном, кремнийорганическом).

Какой гарантийный срок хранения?

6 месяцев со дня изготовления при температуре 5–35 °C и относительной влажности до 75 %. Это значительно дольше, чем у пропитанных resin-rich лент серии ЛСК (3 месяца при комнатной температуре, 6 месяцев при 5 °C). Причина — у ЛСКН практически нет летучих (≤0,5 %) и нет «активного» резерва связующего, способного к саморазогреву или предполимеризации в ролике; каучуковый лак стабилен при хранении.

Сколько метров ленты в 1 кг при толщине 0,11 мм?

При поверхностной плотности 135 г/м² и ширине ролика 25 мм — приблизительно 296 м/кг. При ширине 20 мм — около 370 м/кг. При ширине 15 мм — около 494 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±18 г/м²) и указывается в паспорте на конкретный ролик.

Подробнее о марке ЛСКН-135-ТПл (расшифровка обозначения, серия ЛСКН в целом, технология VPI пошагово, совместимые пропиточные составы, типичные ошибки при выборе) — в описании марки.

Заказать ЛСКН-135-ТПл 0,11 мм

Стандартная толщина 0,11 мм — поставляется со склада за 24 часа после оплаты при наличии нужной ширины ролика. Стандартные ширины 15, 20, 25, 30 мм — обычно в наличии; ширины 23, 35 мм и нестандартные — под заказ. Минимальный заказ — 1 кг. Срок изготовления нестандартных партий — 7–14 рабочих дней. Содержание ускорителя полимеризации (0,2 / 0,3 / 0,4 % или без ускорителя) — по выбору заказчика, согласовывается под систему пропиточного лака.

Каждая партия — с паспортом качества и контролем поверхностной плотности 135 ±18 г/м², электрической прочности ≥30 кВ/мм, разрушающей нагрузки ≥160 Н, содержания летучих ≤0,5 %. Доставка по России: ПЭК, Деловые Линии, СДЭК. По запросу — расширенный протокол испытаний соответствия. Скидка от 10 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом ширины ролика, доли ускорителя, количества и срока поставки. Бесплатная консультация по выбору ускорителя под ваш пропиточный состав и режим VPI.
