Кремнезёмный шнур ШКН(Н) — для химических предприятий в Новосибирске

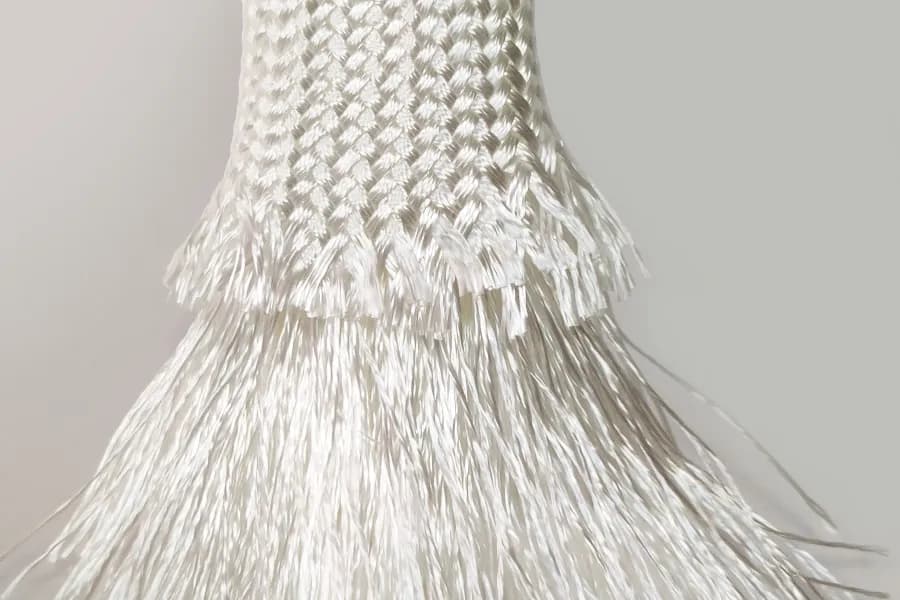

Кремнеземный шнур ШКН(Н) — плетёное уплотнительное изделие из аморфного кремнеземного волокна с содержанием SiO₂ от 94 до 98% и плотным нитяным наполнителем внутри. Маркировка расшифровывается как Шнур Кремнеземный с Наполнителем из Нити. Предназначен для герметизации горячих стыков, сальников, фланцев, дверц промышленных печей и котельного оборудования при рабочих температурах до 1000–1100°C длительно и до 1400°C кратковременно. Доставляется по техническим условиям предприятий-изготовителей в диаметрах от 1,5 до 50 мм, бухтами 10–100 метров. Безасбестовый, негорючий, химически стойкий — современная замена устаревшим уплотнениям из асбеста.

Главная конструктивная особенность ШКН(Н) — внутри оплётки уложены продольно ориентированные жгуты непрерывной кремнеземной нити (ровинга). Волокна параллельны оси шнура, между ними почти нет пустот, плотность набивки — максимально возможная для плетёных уплотнений. Получается шнур, который при сжатии работает как упругий элемент: компенсирует тепловое расширение фланца, не выдавливается в зазоры, держит исходный диаметр десятки циклов «открыто-закрыто». Снаружи всё покрыто плотной оплёткой из той же нити в один или два слоя. Это принципиальное отличие от парной марки ШКН(Х) с холстовым наполнителем — там структура мягче и податливее, но менее упругая.

Технология производства и состав

Сырьё для шнура ШКН(Н) — кремнеземное волокно, полученное методом кислотного выщелачивания алюмоборосиликатного стекла. Технология отечественная, разработана ещё в 1954 году в НПО «Стеклопластик» и сегодня применяется на нескольких профильных предприятиях. Стеклянная нить из расплава шихты протягивается через многофильерные питатели, потом обрабатывается раствором минеральной кислоты — кислота вымывает легкоплавкие окислы (Na₂O, B₂O₃), оставляя в волокне 94–98% SiO₂ и 3–4% Al₂O₃.

После выщелачивания волокно промывают, сушат, термообрабатывают для стабилизации структуры — она становится аморфной, без признаков кристаллизации даже при длительном нагреве до 1000°C. Машина-плетельщик одновременно подаёт пучок ровинга в центр будущего шнура и оплетает его снаружи нитью в один (марка ШКН(Н)-1) или два слоя (ШКН(Н)-2). Из готового волокна вытягивают непрерывную нить — ровинг для наполнителя и оплётки. На выходе — гибкий шнур круглого сечения нужного диаметра, готовый к намотке на бухту.

Технические характеристики ШКН(Н)

Параметр	Значение
Расшифровка маркировки	Шнур Кремнеземный с Наполнителем из Нити
Стандарт	По техническим условиям предприятий-изготовителей
Содержание SiO₂, %	94–98
Содержание Al₂O₃, %	3–4
Содержание Na₂O, %	не более 0,8
Влага, %	не более 3,5
Потеря массы при прокаливании, %	7–12
Рабочая температура длительно, °C	до 1000–1100
Кратковременно, °C	до 1400
Точка плавления волокна, °C	около 1650
Тип внутреннего наполнителя	Кремнеземная нить (ровинг), продольная укладка
Оплётка	Кремнеземная нить, одинарная (1) или двойная (2)
Диаметр, мм	от 1,5 до 50
Сечение	Круглое
Класс горючести	НГ (негорючий)
Содержание асбеста	Не содержит
Удельное объёмное сопротивление при 20°C, Ом·см	около 10¹³
Химическая стойкость	К кислотам (кроме HF), щелочам слабых концентраций, водяному пару, продуктам сгорания

Где применяется ШКН(Н)

ШКН(Н) — рабочая лошадка там, где уплотнение испытывает циклические нагрузки на сжатие, нужна стабильная упругость и долгий срок службы между заменами. Отличие от мягкой марки ШКН(Х) — нитяной шнур держит форму, не «слёживается», восстанавливает диаметр после снятия нагрузки. Поэтому его выбирают в узлах с частым открытием-закрытием и точной геометрией посадочного места.

Промышленные печи

Уплотнение дверц термических, муфельных, обжиговых, нагревательных печей. ШКН(Н) держит десятки циклов сжатия без потери упругости, плотно прилегает к раме, перекрывает выбивание раскалённых газов и пламени. Дверца открывается ежесменно — при загрузке и выгрузке заготовок, при контроле процесса. Применяется в металлургии для печей нагрева слитков перед прокаткой, в литейном производстве для дверок плавильных и копильных печей, в керамическом производстве для обжиговых камер.

Котельные установки

Сальниковые набивки фланцевых соединений на пароводяных трубопроводах высокого давления, уплотнение топочных дверц и лючков очистки в твердотопливных и угольных котлах, герметизация смотровых гляделок. Особенно востребован в промышленных и котельных установках высокого давления, где вибрация и тепловые перепады требуют упругого, не выдавливаемого уплотнения. Для бытовых маломощных котлов нередко хватает ШКН(Х) — но в промышленной котельной с многоразовым доступом к узлу выбирают именно нитяной вариант.

Запорная арматура

Сальниковые набивки задвижек, клапанов, шиберов на горячих линиях пара, конденсата, термического масла, расплавов. Шнур режется на квадратные кольца, укладывается в сальниковую камеру вокруг штока. ШКН(Н) хорошо работает там, где шток совершает регулярные перемещения — упругость материала компенсирует износ, уплотнение остаётся плотным до планового ТО. Заменяет асбестовые сальники в системах теплоснабжения, технологических трубопроводах нефтехимии, в насосном оборудовании горячих сред.

Выхлопные тракты и газоходы

Уплотнение фланцев и стыков на выхлопных коллекторах ДВС больших мощностей (судовые, тепловозные, стационарные дизель-генераторы), на газоходах за котлами, в системах отвода технологических газов. Циклические тепловые расширения металлических деталей на 5–15 мм требуют именно упругого уплотнения, которое не разрушается при многократном сжатии-расжатии.

Электротермическое оборудование

Кремнеземное волокно — хороший диэлектрик до 800°C, негигроскопичен в эксплуатации после первого нагрева, не подвержен термоокислительной деструкции. Уплотнение токовводов и термопарных вводов в индукционных и резистивных печах, изоляция выводов нагревательных элементов, термобарьерные узлы около электродов.

Преимущества ШКН(Н) перед альтернативами

В диапазоне до 540°C можно обойтись стекловолоконным шнуром — он дешевле, технологичнее, легче в монтаже. Выше этой температуры стекловолокно теряет упругость и начинает разрушаться. ШКН(Н) уверенно работает в зоне 600–1100°C, где стекловолоконный шнур уже непригоден.

Керамоволоконный шнур формально держит больше — до 1260°C. Но он жёстче, более ломкий, при разрезании пылит мелкими волокнами, требует респиратора. Кремнеземный мягче, удобнее в монтаже, при работе с ним нет опасности раздражения дыхательных путей. Для большинства промышленных задач до 1100°C ШКН(Н) — оптимум по соотношению свойств и удобства.

ШКН(Н) полностью замещает асбестовые уплотнения по рабочим характеристикам, при этом не выделяет канцерогенной пыли при разрезании и эксплуатации, безопасен для персонала. Асбестовый шнур по теплостойкости был аналогом, но ограничен или запрещён по санитарным нормам.

Графитовая набивка — альтернатива в сальниках арматуры, но работает только до 450–500°C на воздухе (выше — выгорает). Кремнеземный шнур ШКН(Н) спокойно работает в зоне 700–900°C, где графит уже не применим.

Монтаж шнура ШКН(Н)

Шнур режется ножом или строительными ножницами, рез ровный, волокно не «бахромится». Перед укладкой посадочное место зачищают металлической щёткой от старого уплотнителя, окалины, нагара. Поверхность обезжиривают — это важно, чтобы аппретирующая пропитка нового шнура хорошо «село» на металл при первом нагреве.

Шнур ШКН(Н) укладывается в паз или канавку без растяжения, с натягом по диаметру 5–10% (то есть выбирают шнур на 5–10% толще ширины паза). Для прямоугольных дверц концы стыкуются под углом 45° — длинный стык не пропускает газы по прямой, а волокна перекрываются при сжатии. Для длинных периметров рекомендуется фиксация термостойким силиконовым клеем точечно через каждые 20–30 см, чтобы шнур не сместился при первой затяжке фланца.

При первом нагреве уплотнения возможно лёгкое дымление 10–30 минут — выгорает технологическая пропитка, нанесённая при производстве для удобства плетения. После выгорания дымление прекращается, уплотнение выходит на расчётный режим. На характеристики шнура процесс выгорания не влияет.

Хранят шнур в сухом помещении, в заводской упаковке. Кремнеземное волокно гигроскопично, при длительном хранении в сырости впитывает влагу — это не разрушает структуру, но при первом нагреве вызывает обильный выход пара, что мешает аккуратной укладке. Если шнур хранился в холодном складе, перед монтажом дайте ему отлежаться сутки в тёплом помещении.

Часто задаваемые вопросы

Чем ШКН(Н) принципиально отличается от ШКН(Х)?
Конструкцией внутреннего наполнителя. У ШКН(Н) внутри плотный жгут продольной кремнеземной нити — высокая упругость, держит форму, сохраняет работоспособность при циклические сжатия. У ШКН(Х) внутри — рулон иглопробивного холста, шнур мягче, лучше заполняет неровности, но менее упругий. Тепловой режим, состав и химическая стойкость у обеих марок одинаковые.

Слюдопласт, миканит, слюдинитовые ленты в Новосибирске — со склада в Красноярске, доставка 2-3 дней.

Когда брать именно ШКН(Н), а не ШКН(Х)?
Когда посадочное место ровное (новый или восстановленный фланец), узел открывается нередко, нужно чтобы уплотнение служило долго без подтяжки. Дверцы промышленных печей, сальники активно работающей арматуры, выхлопные тракты — это работа для нитяного шнура.

Какие диаметры есть в наличии?
Типовой ряд — 1,5; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 40; 50 мм. Тонкие диаметры (1,5–6 мм) — чаще всего бухтами 50–100 м, толстые (25–50 мм) — бухтами 10–25 м. Под заказ возможны промежуточные диаметры.

Можно ли использовать ШКН(Н) для уплотнения каминов и банных печей?
Да. Безасбестовый, негорючий, при нагреве не выделяет вредных веществ. Идеально годен для замены прогоревшего уплотнения дверц каминов, печей бань и саун, дровяных котлов отопления.

Среди заказчиков в Новосибирске — НПО ЭЛСИБ, Новосибирский трансформаторный завод — НТЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Сколько служит шнур ШКН(Н)?
При температуре уплотнения 600–800°C и ежедневных открываниях ресурс — 2–3 года и более. Это в 1,5–2 раза дольше, чем у мягкой марки ШКН(Х) в тех же условиях, за счёт упругого нитяного наполнителя, который не «слёживается» под нагрузкой.

Связанные категории каталога

• Все шнуры ШКН — обзор группы — общая информация по двум маркам, таблица сравнения, рекомендации по выбору.
• Шнур ШКН(Х) с холстовым наполнителем — парная марка, мягкая структура для герметизации неровных и изношенных посадочных мест.
• Кремнеземная ткань — рулонный материал для тепловых экранов и съёмных утеплительных матов.
• Муллитокремнеземистый картон МКРК — листовой жёсткий материал для футеровки и термозащитных прокладок.
• Кремнеземные материалы — раздел каталога.

Условия поставки

Поставка кремнеземного шнура ШКН(Н) ведётся со склада в Москве и Красноярске. Минимальный заказ — 1 бухта (10–50 м в зависимости от диаметра). Для оптовых партий от 100 м — оптовая стоимость, от 500 м — индивидуальные условия. Сопроводительные документы — паспорт качества, при необходимости — заключения по испытаниям. Доставка по России транспортными компаниями.

Чтобы оформить заказ, укажите: маркировку (ШКН(Н)-1 или ШКН(Н)-2), диаметр в миллиметрах, требуемый метраж. Если выбираете между марками — опишите условия эксплуатации: температуру, частоту демонтажа, состояние посадочного места — поможем подобрать оптимальный вариант.
